Zyklonabscheider
Mein kleiner Werkstattsauger hat nur ein sehr begrenztes Fassungsvermögen, bei größeren Projekten muss daher zwischendurch immer mal wieder geleert werden. Außerdem lässt die Saugleistung immer mehr nach, je voller der Behälter ist.
Mit einem Zyklonabscheider erhält man mehrere Vorteile:
- Das Fassungsvermögen wird erheblich erweitert
- Man hat praktisch immer die volle Saugleistung, da im Staubsaugerbehälter so gut wie nichts mehr ankommt
Nachteil: Das Fass belegt zusätzlichen Platz in der Werkstatt, die ohnehin immer zu klein ist.
Alle verwendeten Rohr-Anschlüsse sind Standardware aus dem Sanitärbereich. Das Kunststofffass ist ein 60-Liter Fass für Flüssigkeiten, sowas wird öfter mal in der e-Bucht angeboten. Wichtig ist, dass es rund ist und mit einem Deckel dicht verschlossen werden kann. Stabil muss es auch sein, sonst wird es eingedrückt, wenn der Saugschlauch mal verstopft ist.
-
- Das Prinzip: Ein rundes Kunststofffass erhält mittig im Deckel einen Anschluss für den Sauger. Der Anschluss für den Maschinen-Saugschlauch wird an der Seite über einen 90-Grad Rohrbogen eingeführt. Der Luftstrom wird dadurch abgelenkt und in der Tonne in Rotation versetzt (Zyklon-Prinzip). Die Späne rotieren dabei durch die Fliehkraft an der Tonnenwand entlang, werden abgebremst und fallen auf den Boden der Tonne. Im Staubsauger selbst kommt so gut wie nichts mehr an.
-

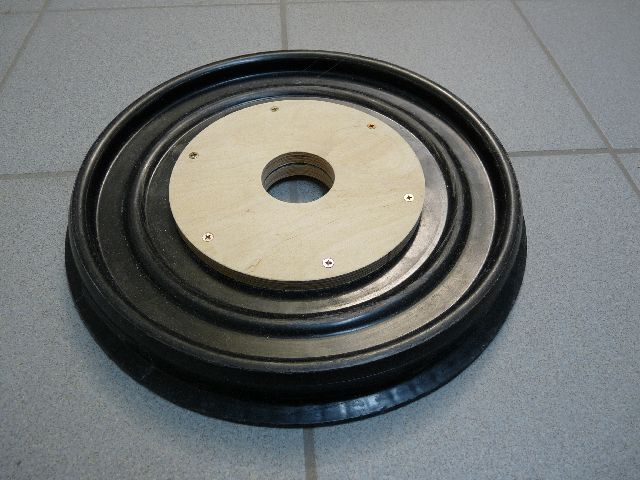

- Der Tonnendeckel erhält zur Verstärkung zwei Multiplex-Scheiben. In die Mitte eine Öffnung für den Sauganschluss (Saugerseite).
-
-

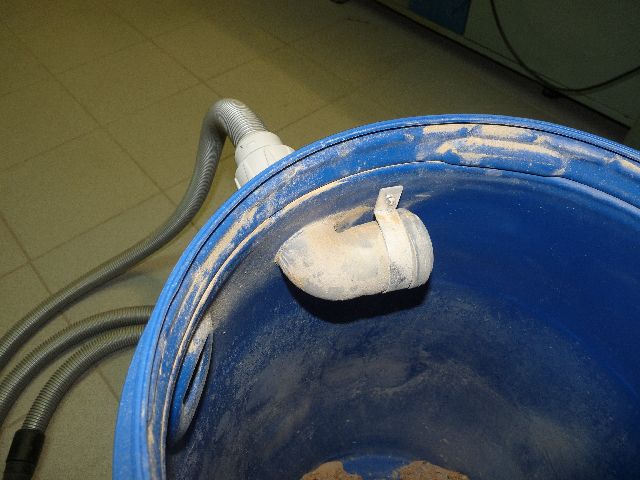

- In die Seite des Fasses wird ein Abflussrohr-Bogen eingesetzt und mit einer Schelle befestigt.
-

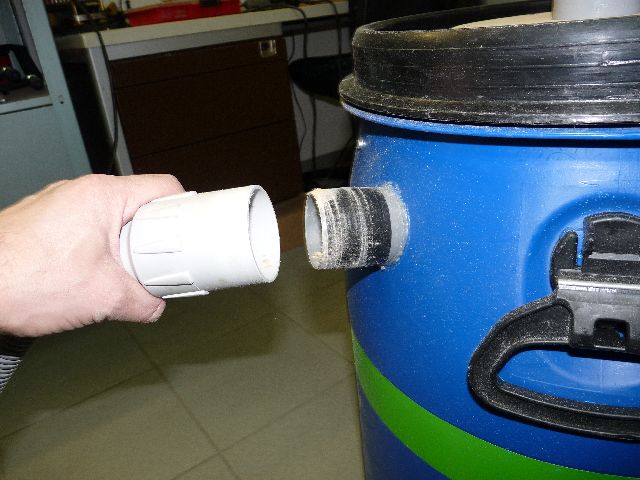

- Mit ein paar Lagen Klebeband habe ich den Durchmesser an meinen Saugschlauch-Anschluss angepasst.
-

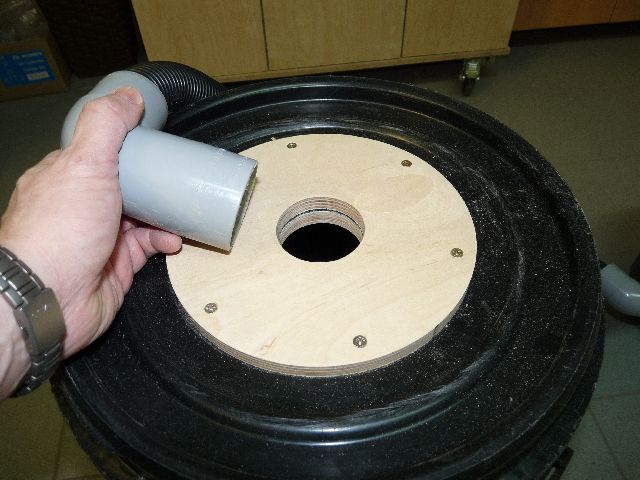

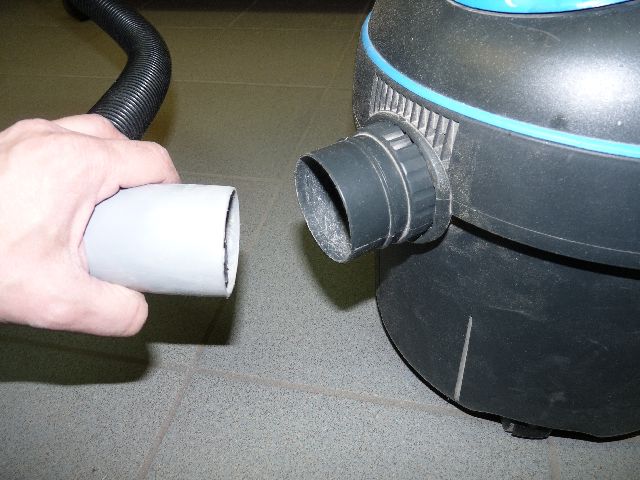

- Der Anschluss auf der Saugerseite
-

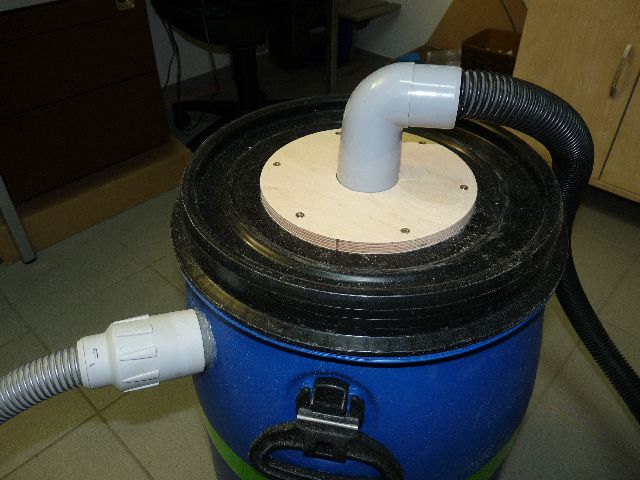

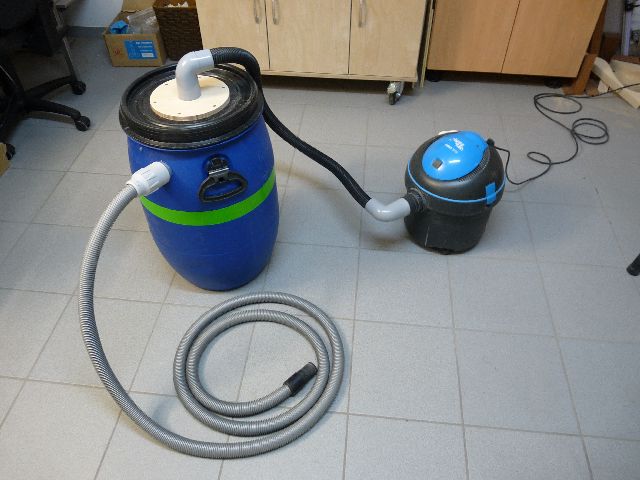

- So sieht das Ganze dann fertig aus
-

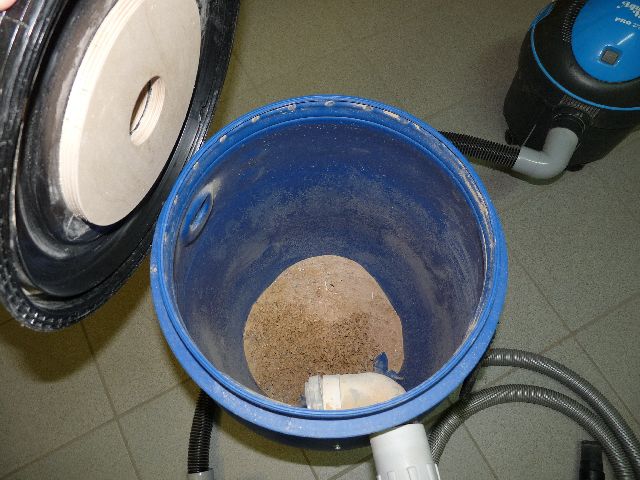

- Ein erster Testlauf mit Oberfräse und Kreissäge. Die Späne sammeln sich in der Tonne ...
-

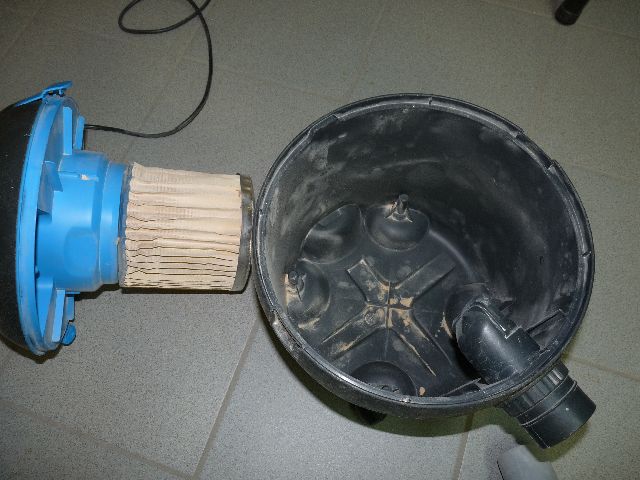

- ... und im Staubsauger kommt kaum noch was an.
Kommentare
-
Klaus Hinterkörner2020-12-10 07:11:55Gratuliere zu deiner Konstuktion, einfach aber sehr effizient! Ich selber bin nicht so der Typ für solche Projekte, habe mir aber für die Hobelbank einen fertigen AZyklon mit einer Blechdose (60lt) gekauft, und das arbeitet auch super! Ich schließe sogar den Handbandschleifer und den Exzenterschleifer an, und es kommt fast kein Staub durch. Sehr nützliches Zubehör das in keiner Werkstatt fehlen sollte! Gruß vom Klaus
-
Reichel Thomas Fred Michael2021-01-07 00:32:06Guten Tag,hätte eine Frage,mein Spanabsauger hat einen DN 100 Querschnitt. Wenn ich dann auf DN70 runter reduziere als Ausgang vom Fass bzw noch kleiner für die Sägen funktioniert das dann noch das so gut wie keine Späne im Sauger sind. Mfg. Thomas Reichel
-
Mario Zimmermann2021-01-07 06:34:02Hallo Thomas, den Querschnitt einer Absauganlage mit DN 100 deutlich zu reduzieren funktioniert normalerweise nicht gut. Solche Anlagen arbeiten mit Volumenstrom. Schau dir dazu auch mal meinen Beitrag "Komfort an der Absauganlage" an. Viele Grüße, Mario
-
-
Patrick2021-09-03 08:45:56Hallo. Kann man so einen Abscheider auch für sehr feinen Staub nutzen? Also zum Beispiel wenn ich Rigips schleifen will? MfG Patrick
-
Mario Zimmermann2021-09-03 11:35:03Hallo Patrick, das wird wohl eher nicht funktionieren. Ein Zyklonabscheider basiert auf dem Prinzip, dass schwerere Teile an der Tonnenwand abgebremst werden und dann in den Behälter fallen. Das wird mit Feinstaub nicht klappen. Viele Grüße, Mario
-
-
Helmut Hansen2023-11-25 11:53:58Hallo Mario, das ist ein tolles Ding. Werde ich auch nachbauen. Eine Frage warum zeigt die Öffnung vom Winkelrohr in der Tonne nicht nach unten? Gruß Helmut
-
Mario Zimmermann2023-11-25 12:02:44Hallo Helmut, das ist das Prinzip des Zyklonabscheiders, im Behälter einen Wirbel zu erzeugen. Durch die Fliehkraft werden die Schmutzpartikel an die Tonnenwand gedrückt, werden dort abgebremst und sinken nach unten.
-
