Bandsägen-Selbstbau
-
Auf der sehr informativen Holzwerker-Seite von Matthias Wandel
findet man seine Dokumentation über den
Selbstbau einer Bandsäge.
Beim ersten Überfliegen der Dokumentation fand ich die Idee eigentlich nur amüsant, beim genaueren Lesen
stellte sich die Konstruktion aber als sehr interessant heraus. Um mich weiter zu vertiefen, habe ich
den zugehörigen Bauplan
erworben.

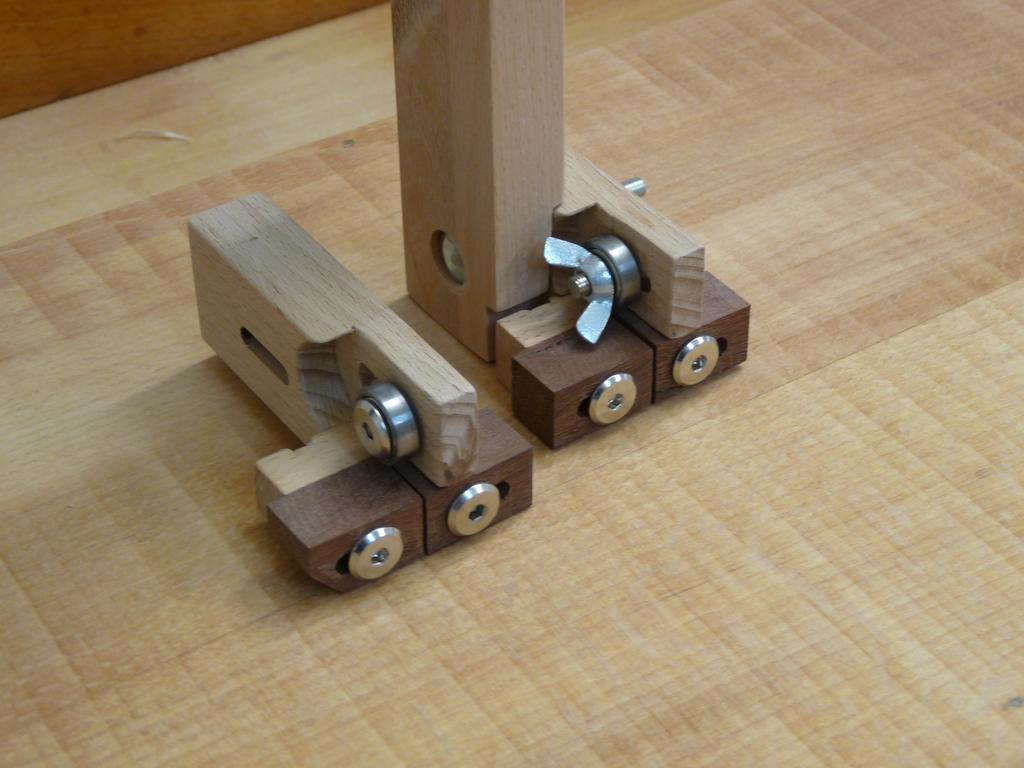

Das Studium der Pläne hat den gewonnen positiven Eindruck weiter verstärkt. Ein wirklich durchdachtes und klares Design. Da meine kleine Bandsäge (eine BS230 von Elektra-Beckum/Metabo) mir schon lange nicht mehr ausreichte, entschloss ich mich, die Bandsäge nachzubauen. - Untere (links) und obere (rechts) Sägebandführung

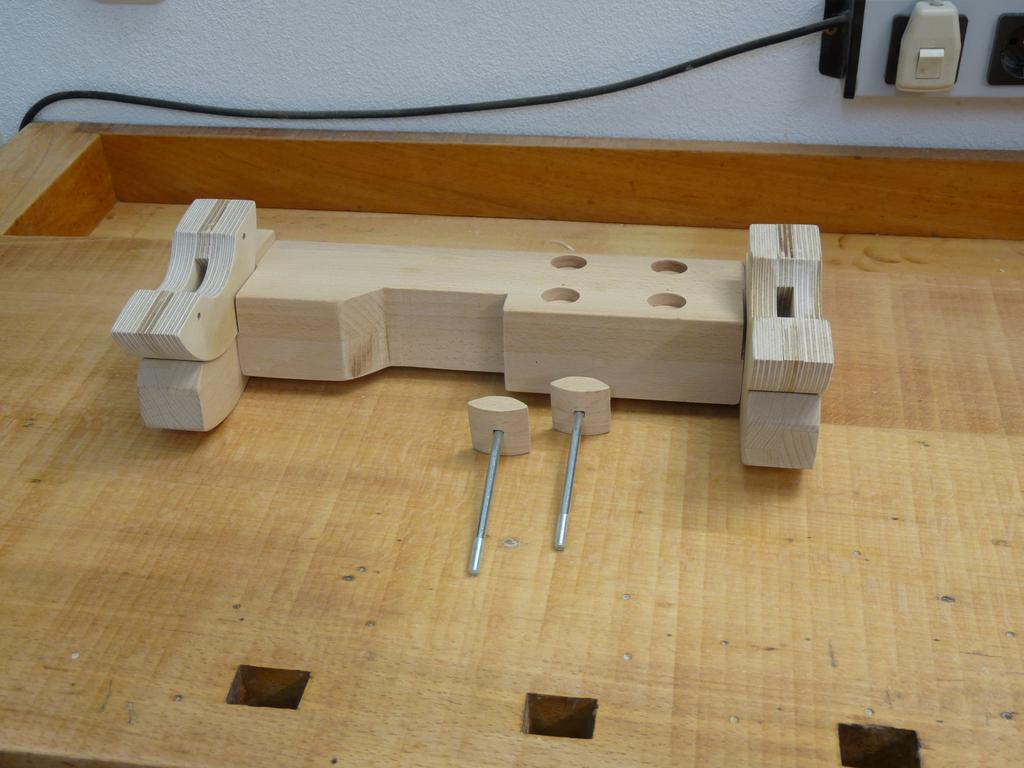

- Tischauflage mit Schwenkvorrichtung

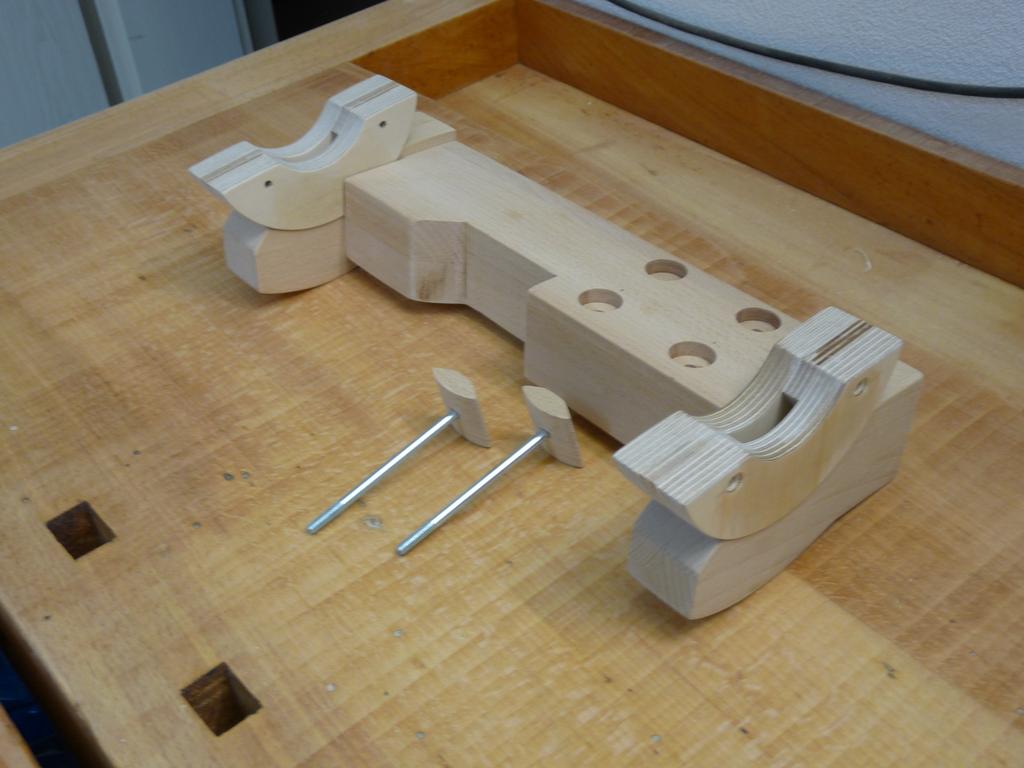

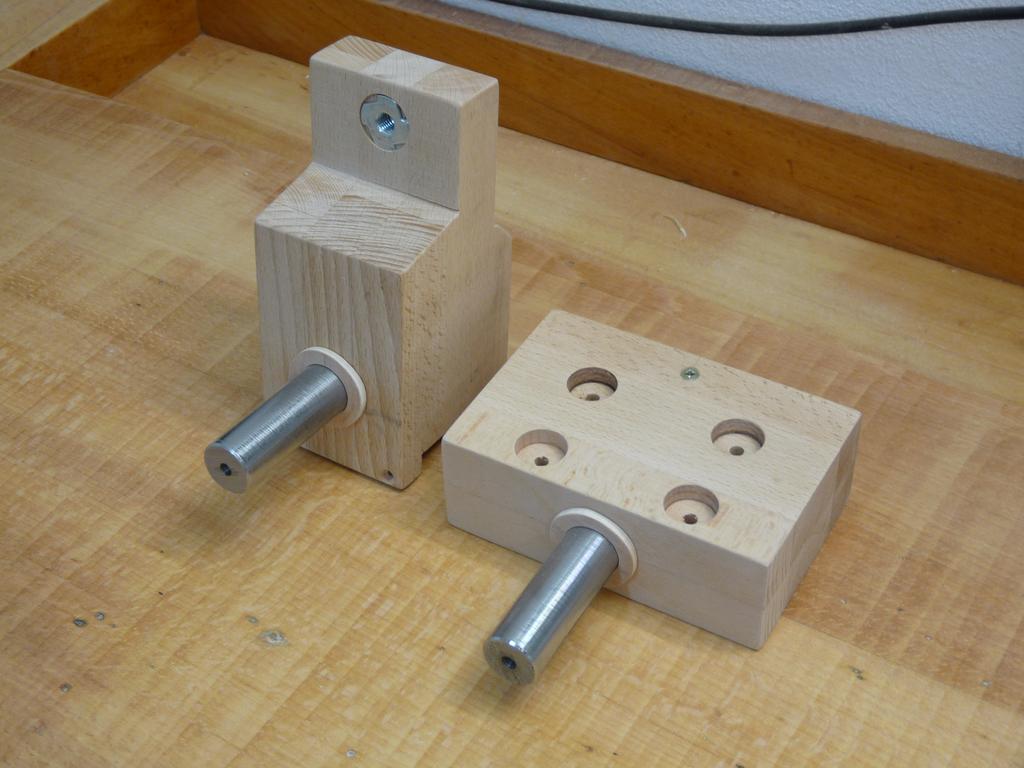

- Obere und untere Radaufhängung

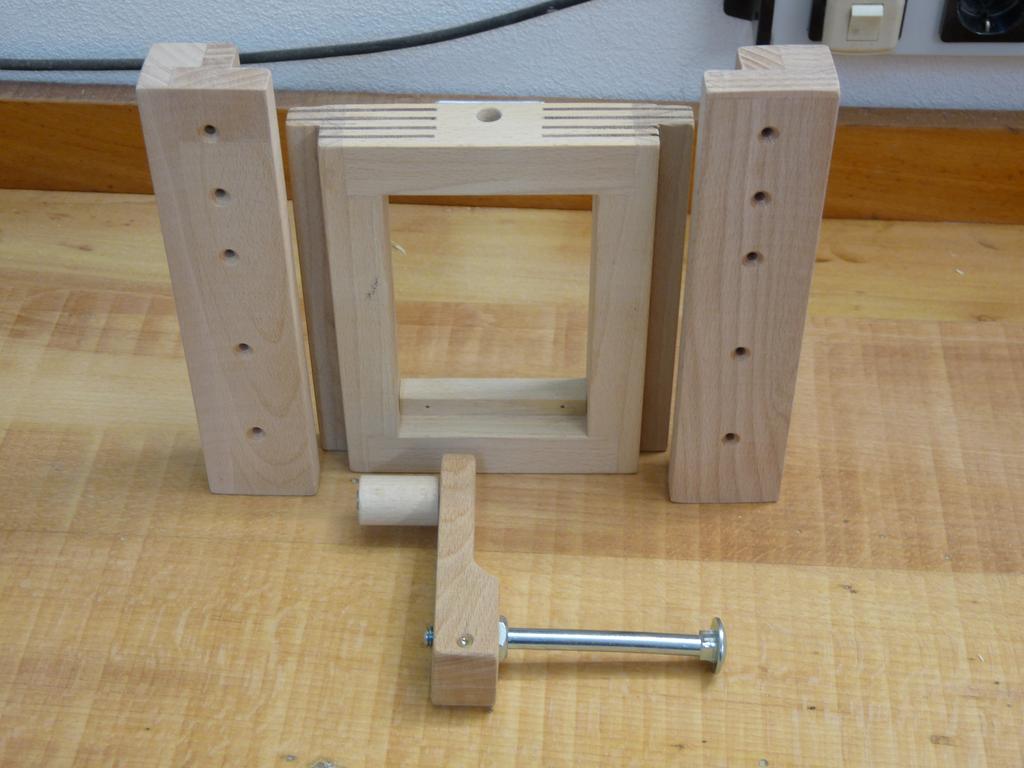

- Der höhenverstellbare Rahmen für die obere Radaufhängung. Mit der Kurbel im Vordergrund wird der Rahmen in der Höhe verstellt und damit die Sägebandspannung eingestellt.

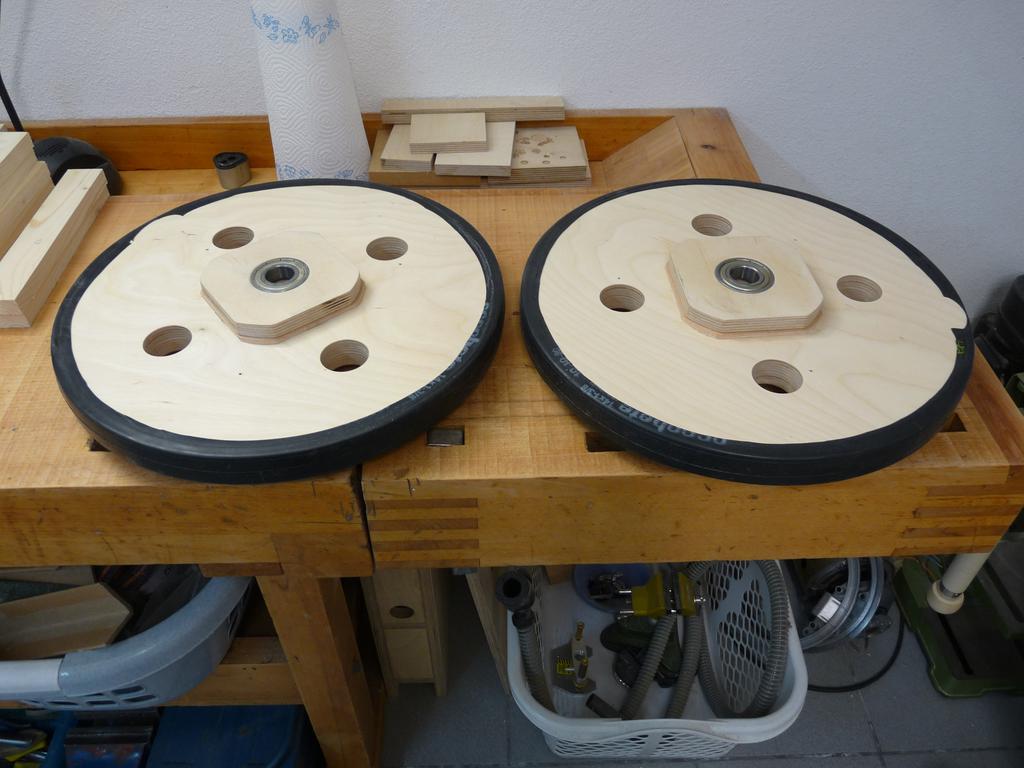

- Die Räder

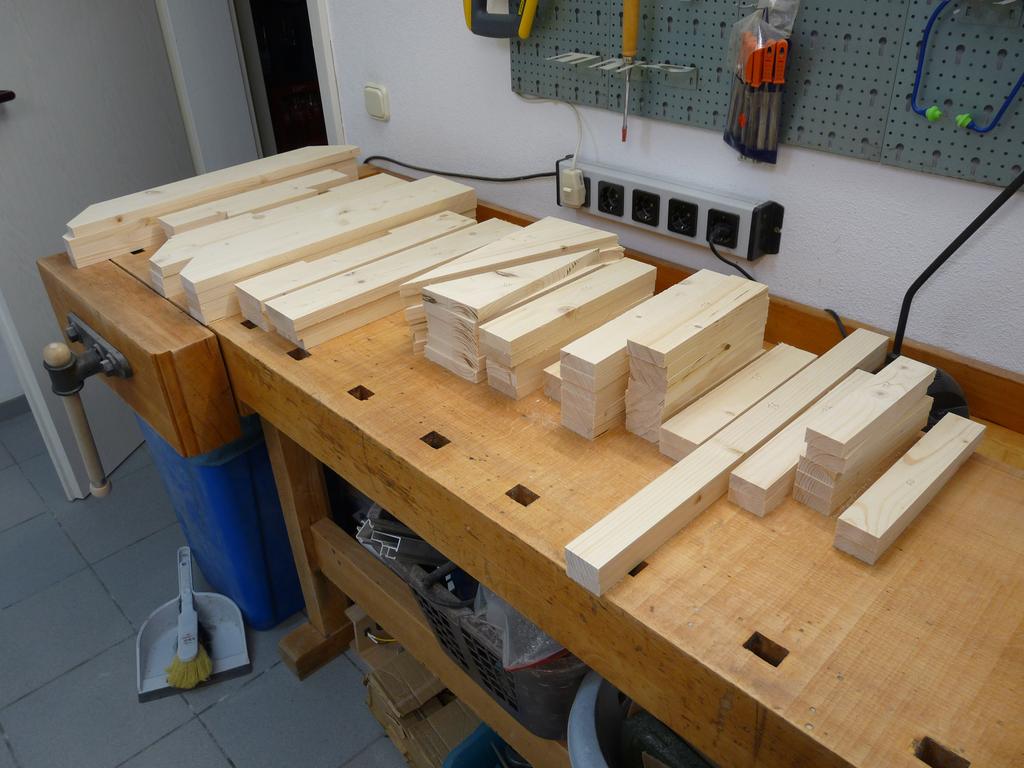

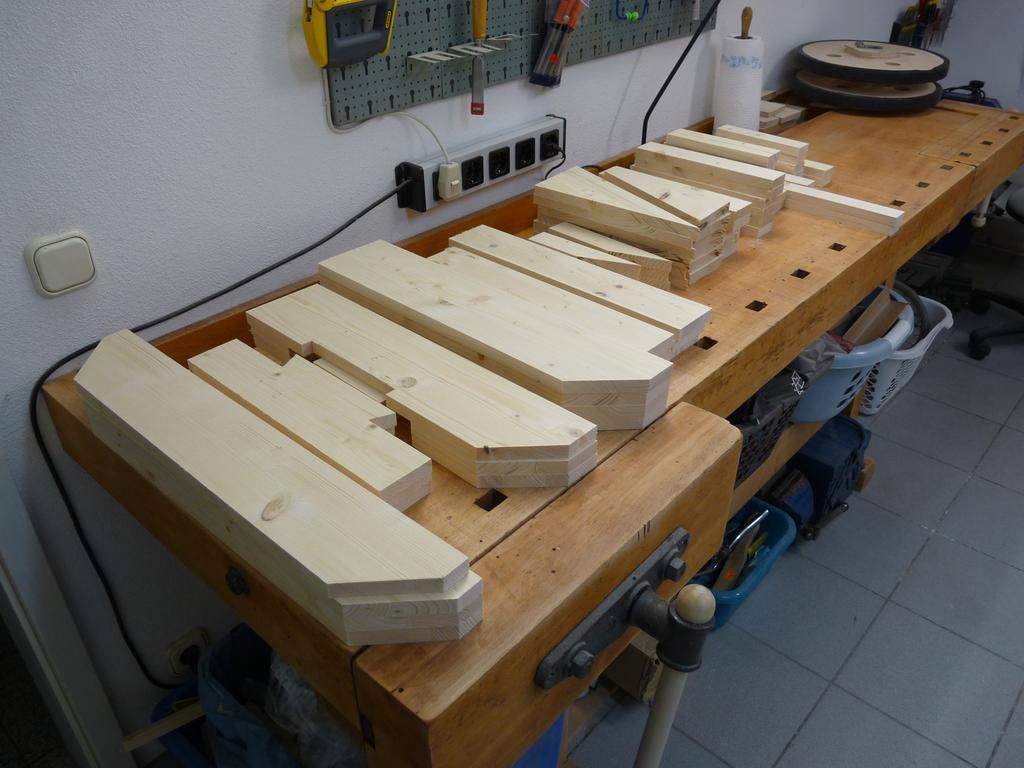

- Die Einzelteile für den Rahmen

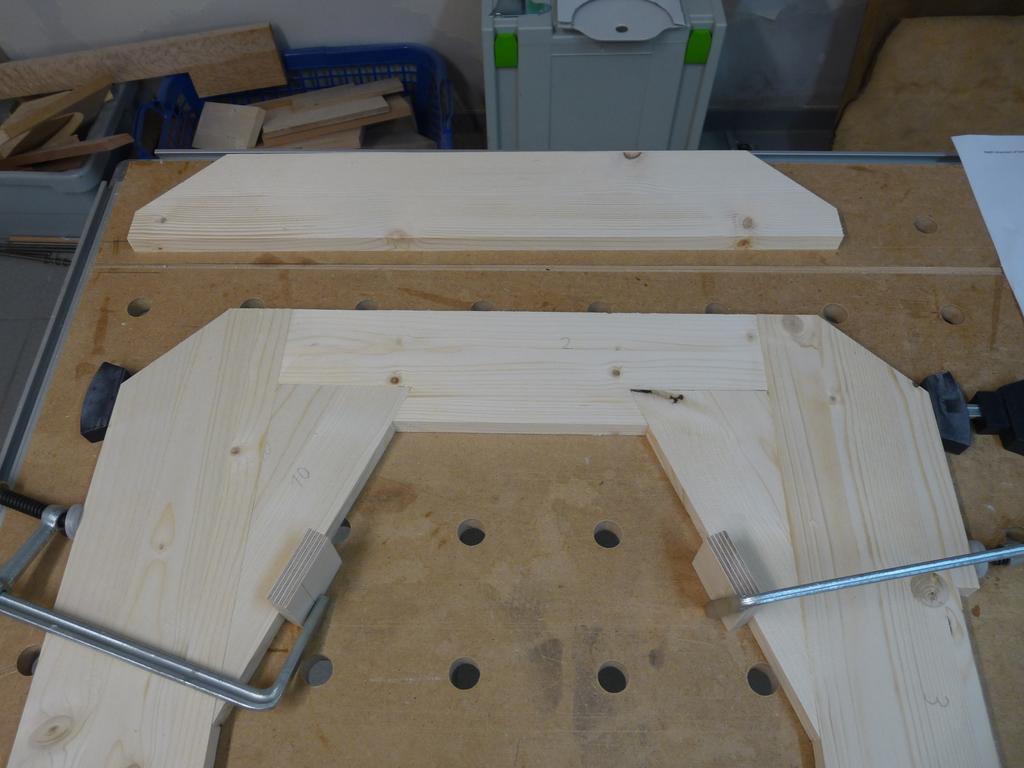

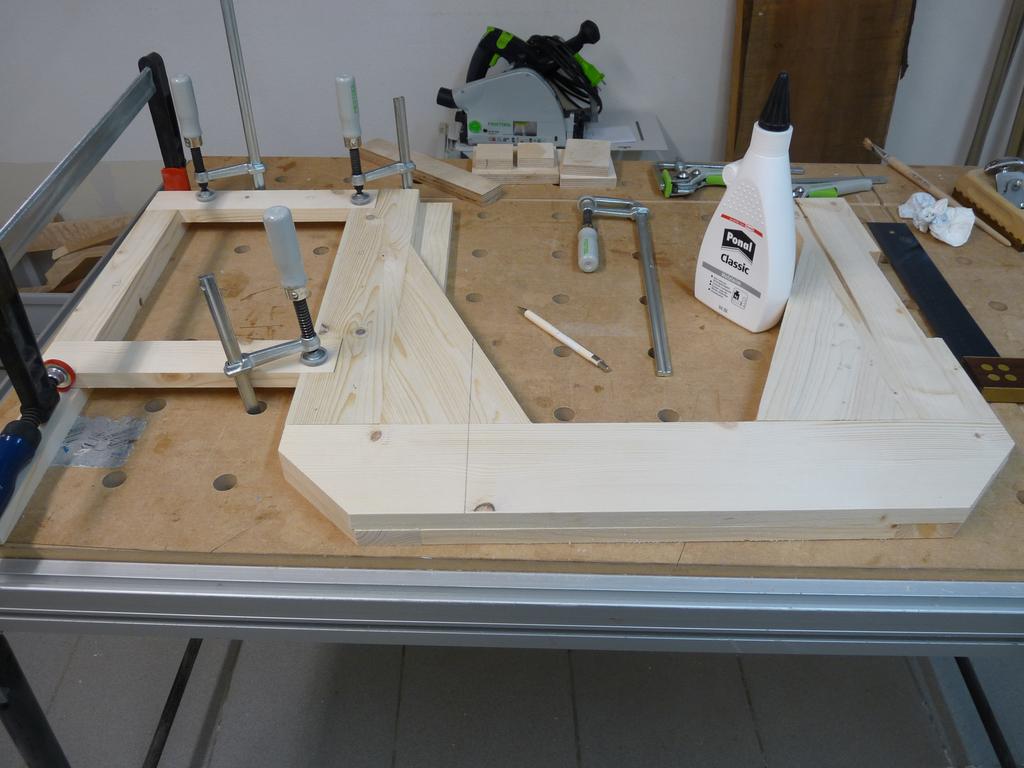

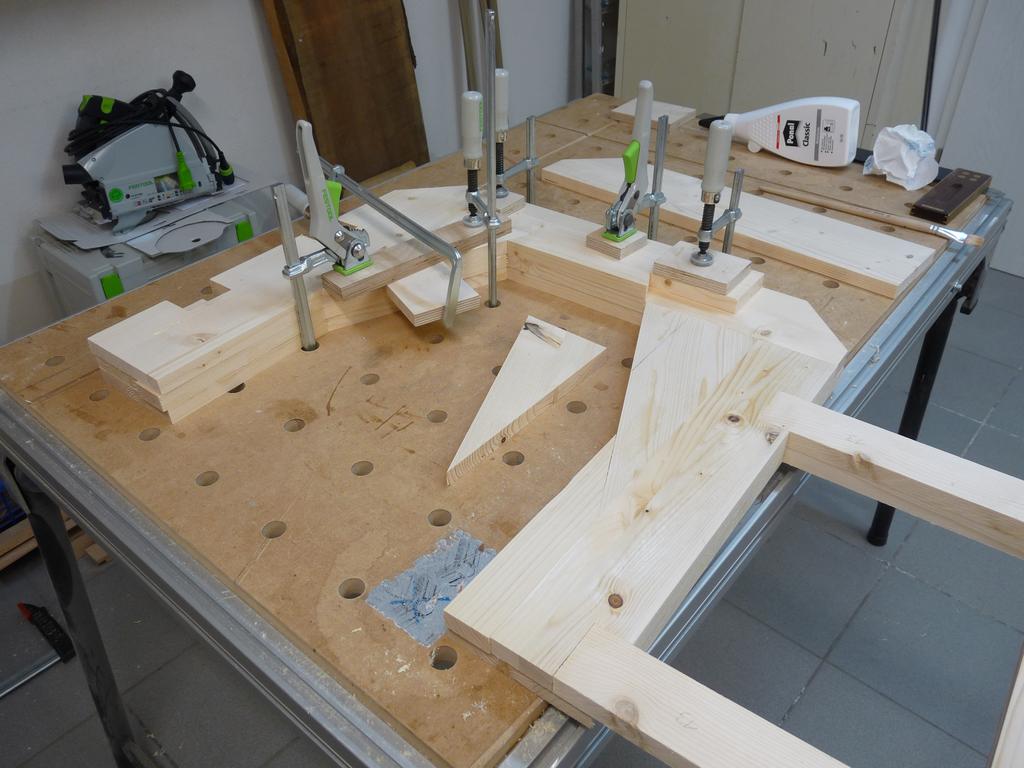

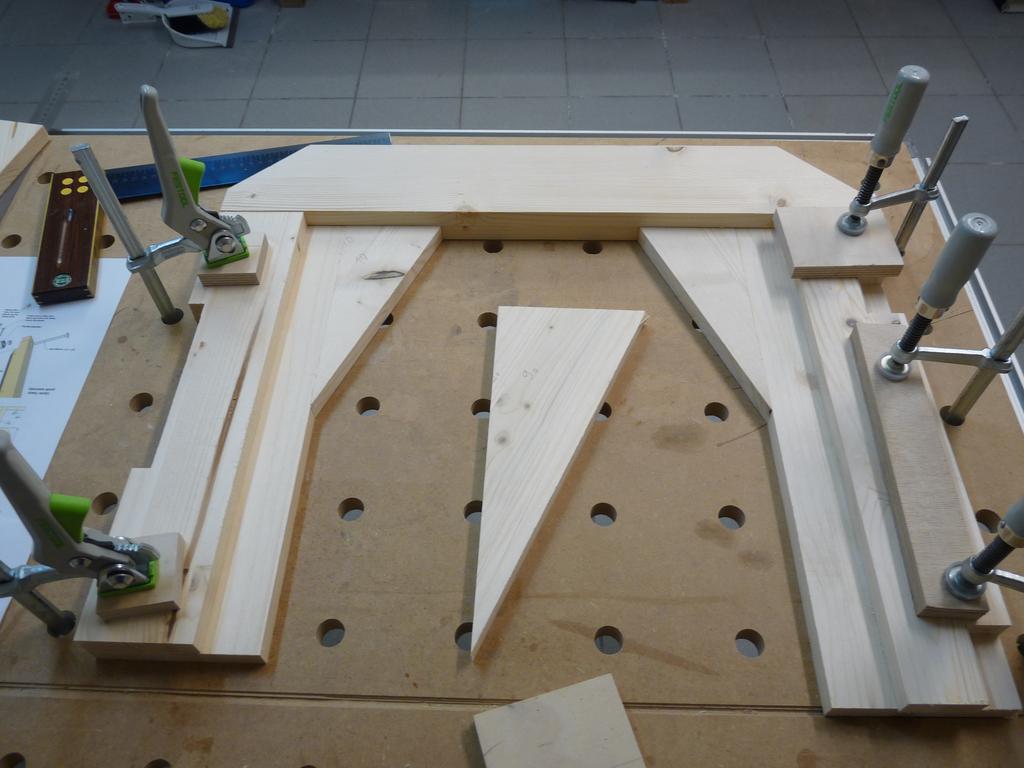

- Das Verleimen der Rahmenteile beginnt...

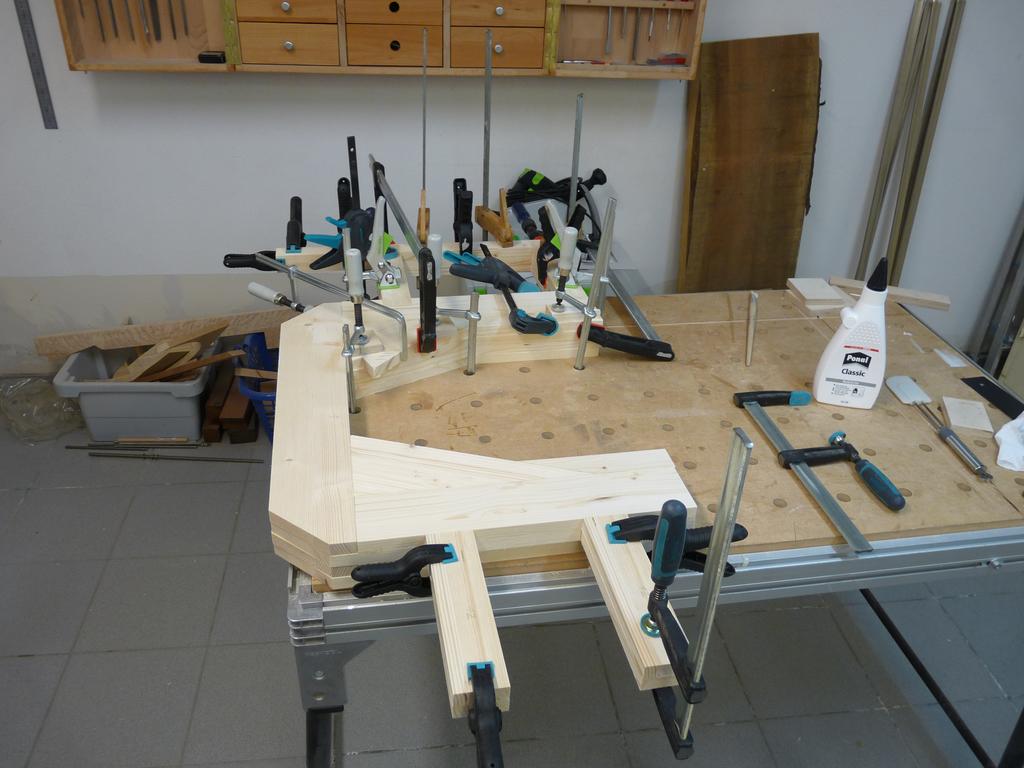

- Zwingenschlacht :-)

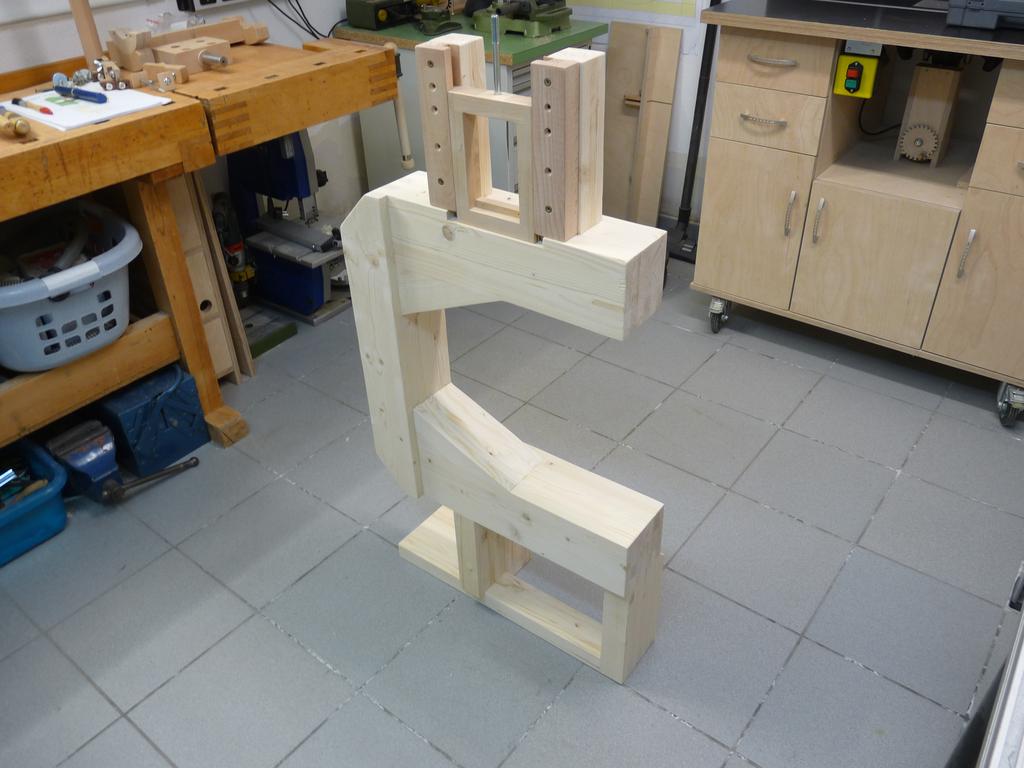

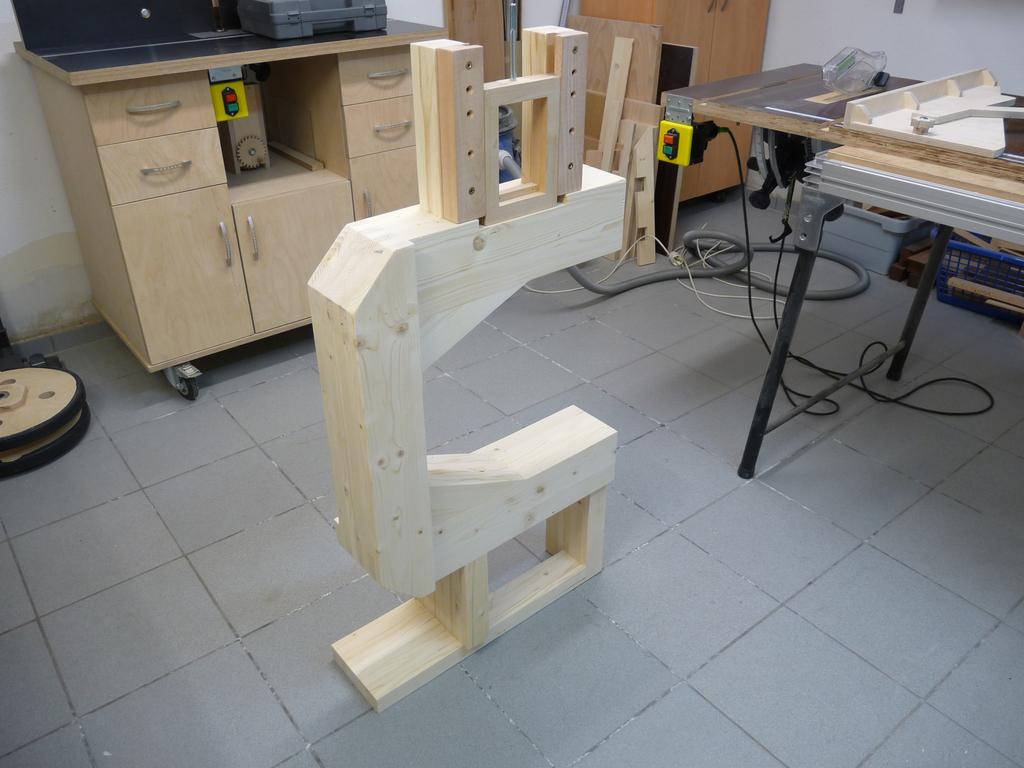

- Der Rahmen ist fertig verleimt, gehobelt und geschliffen.

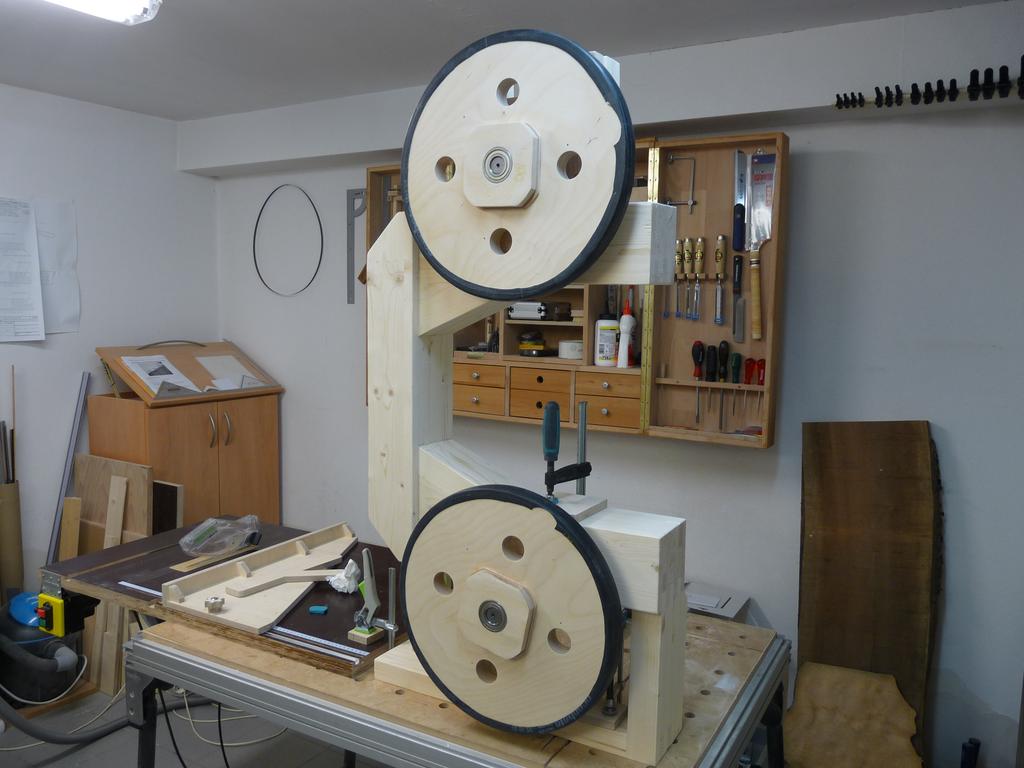

- Ein erster Test mit montierten Rädern.
- Der Rahmen wurde 2x mit Klarlack behandelt. Jetzt folgt der weitere Aufbau.

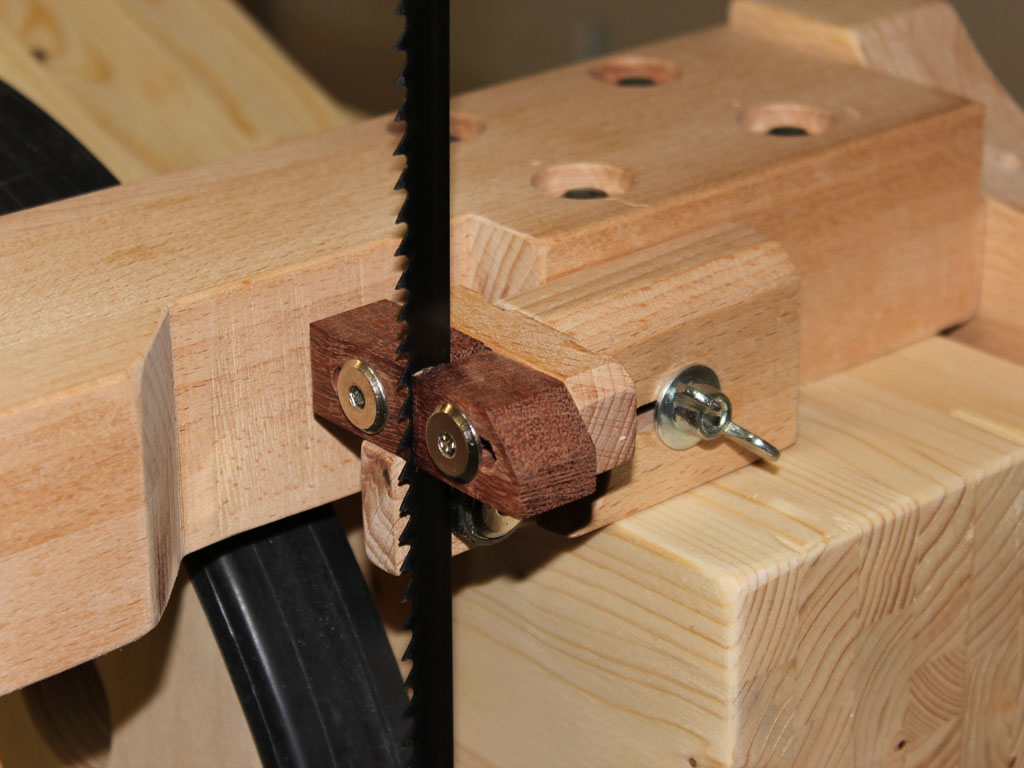

- Untere Sägebandführung

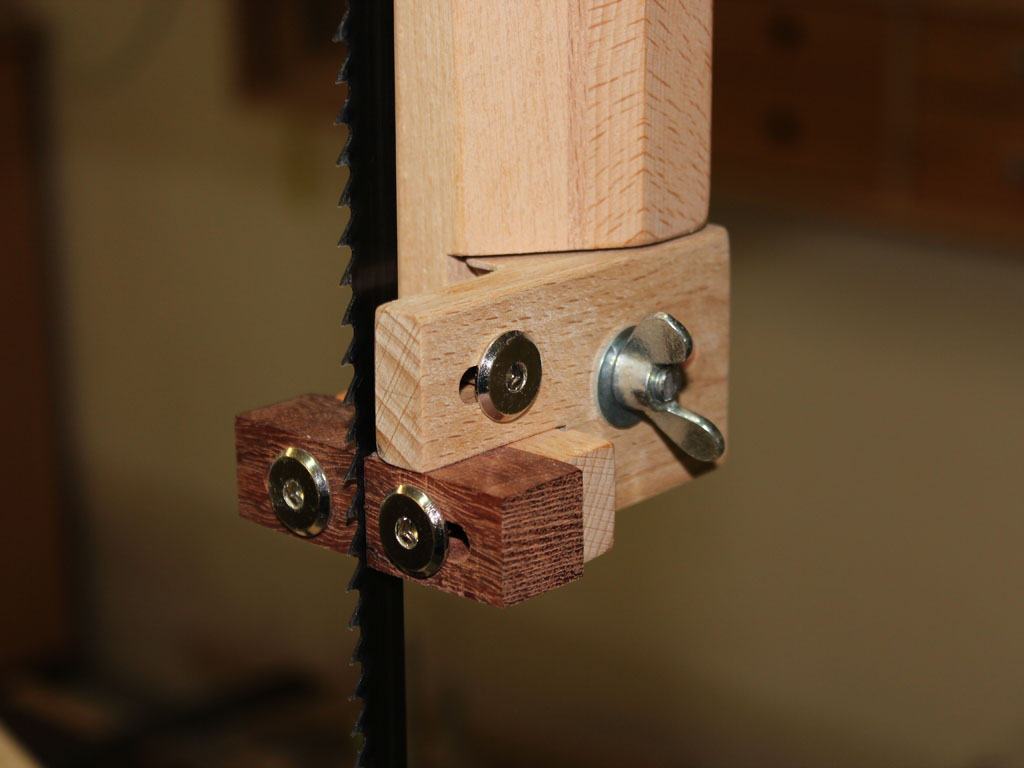

- Obere Sägebandführung

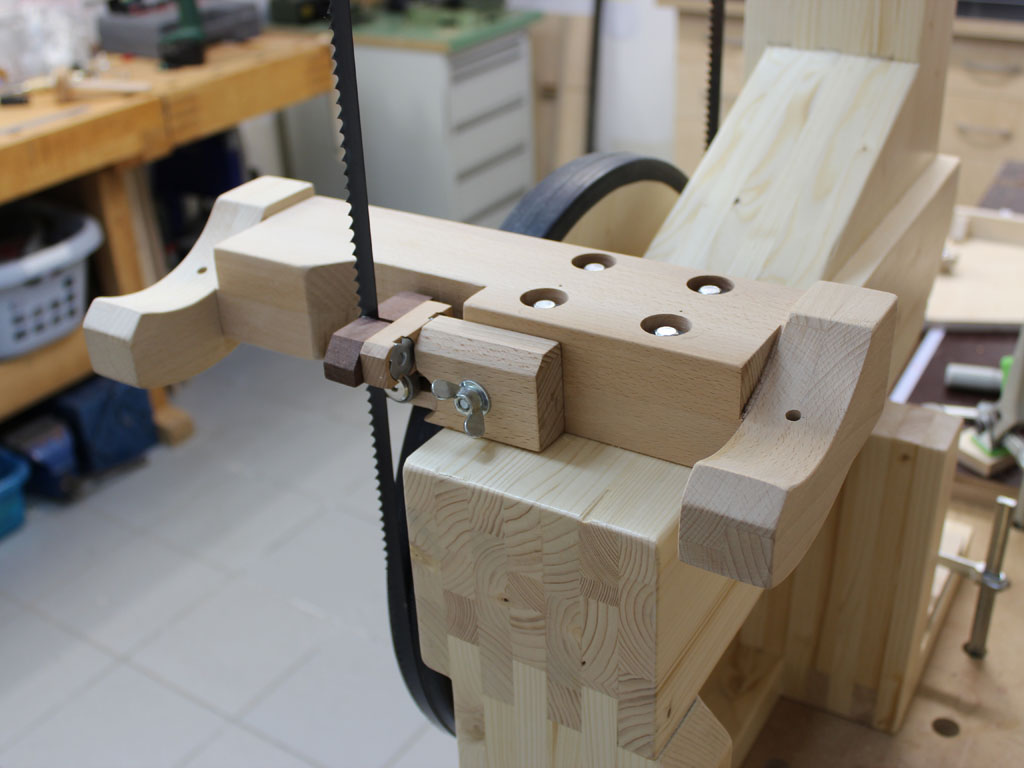

- Die Tischauflageeinheit

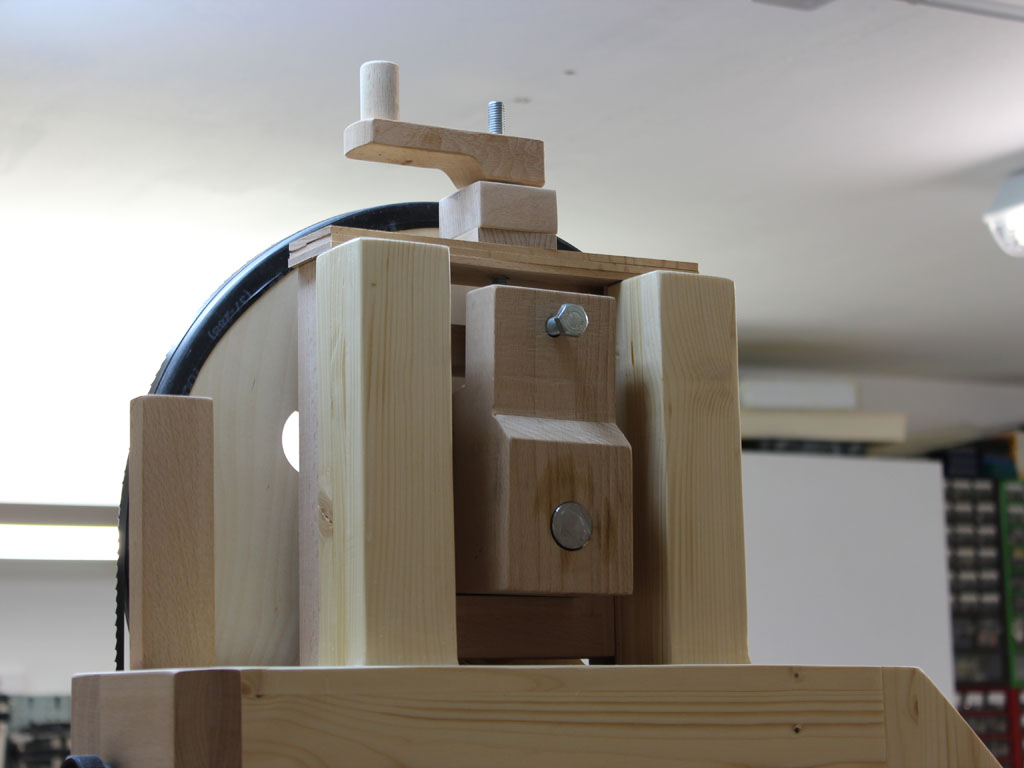

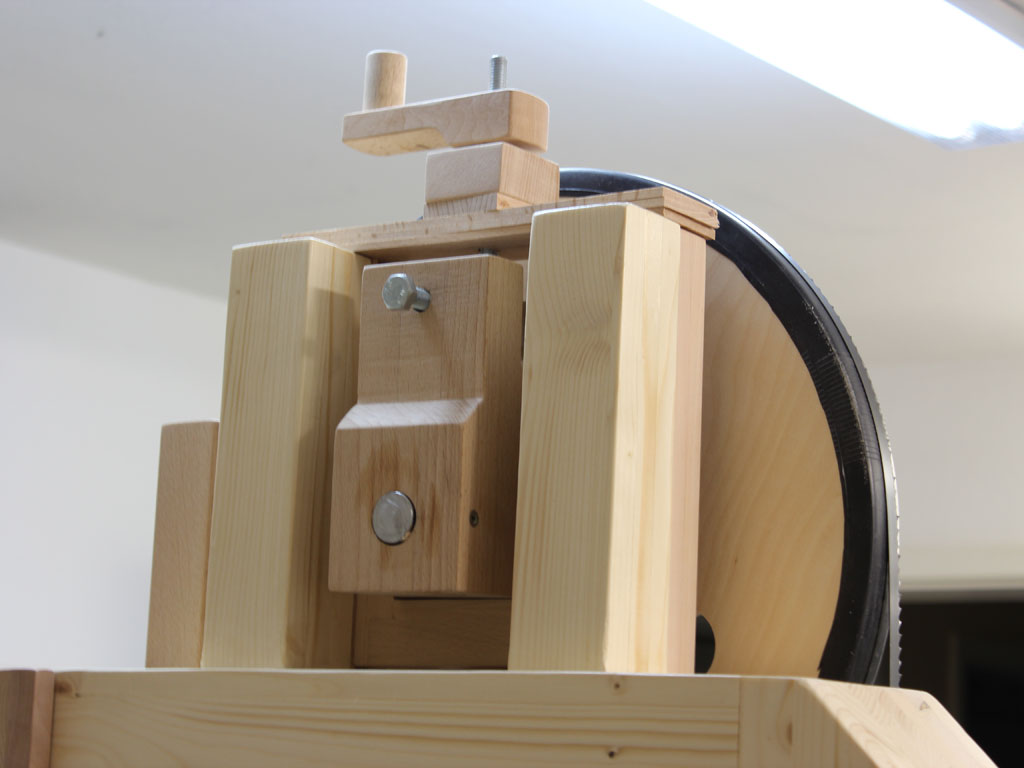

- Obere Radaufhängung mit Höhenverstellung zur Einstellung der Sägebandspannung.

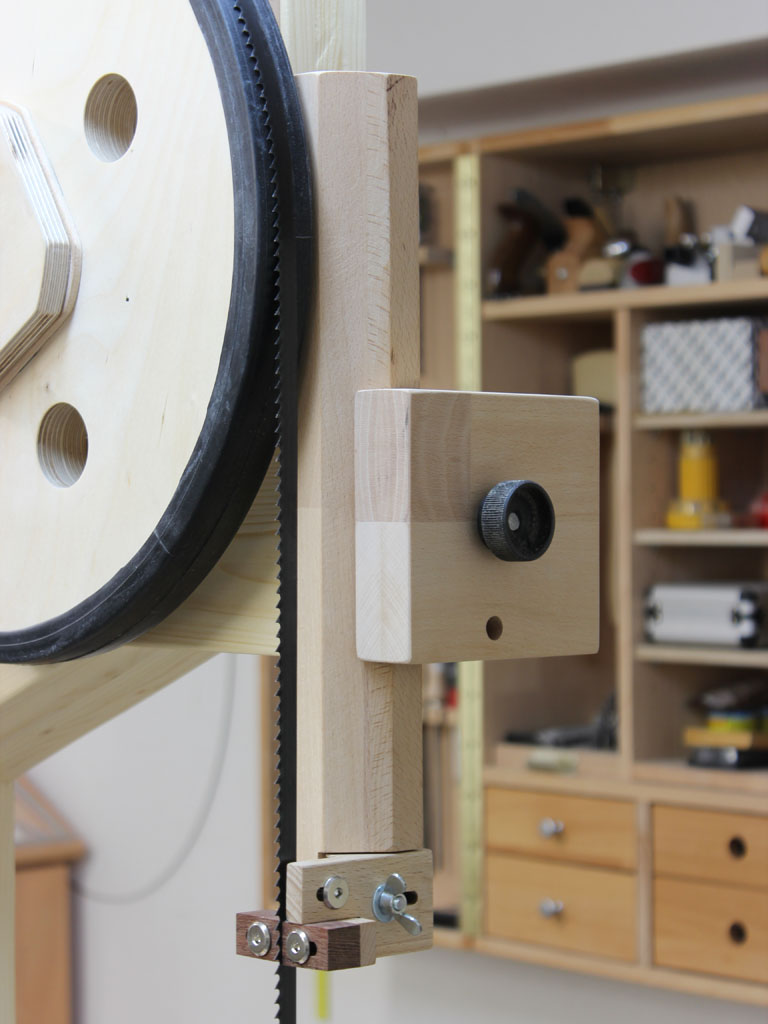

Mit der Maschinenschraube wird die Neigung des Rades verstellt. Das beeinflusst die Laufposition des Sägebandes auf dem Rad. - Die Höhenverstellung der oberen Sägebandführung

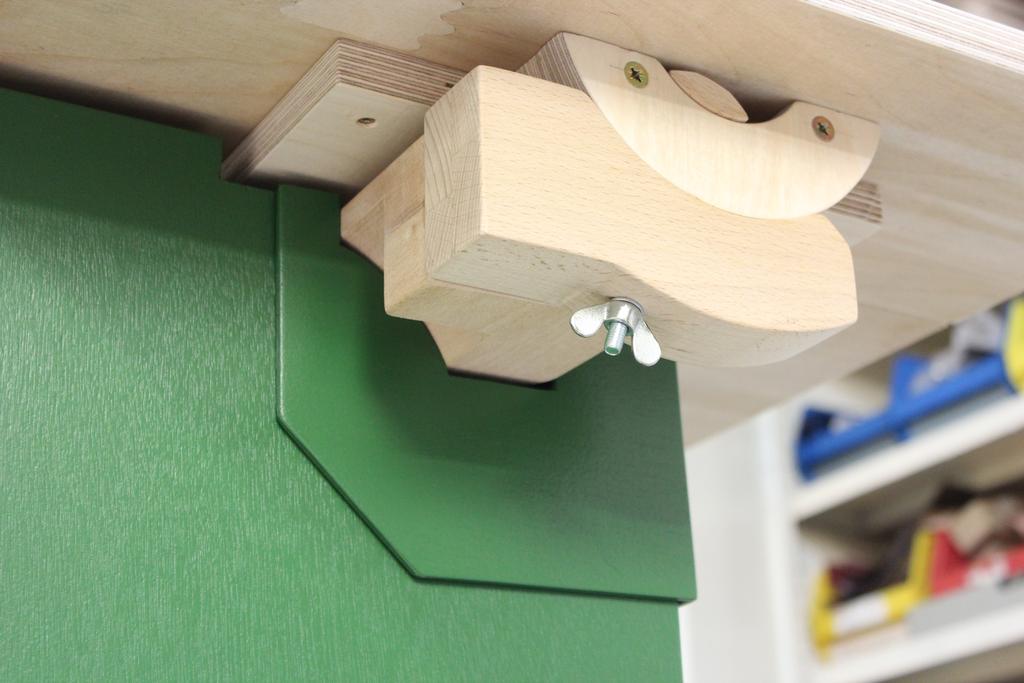

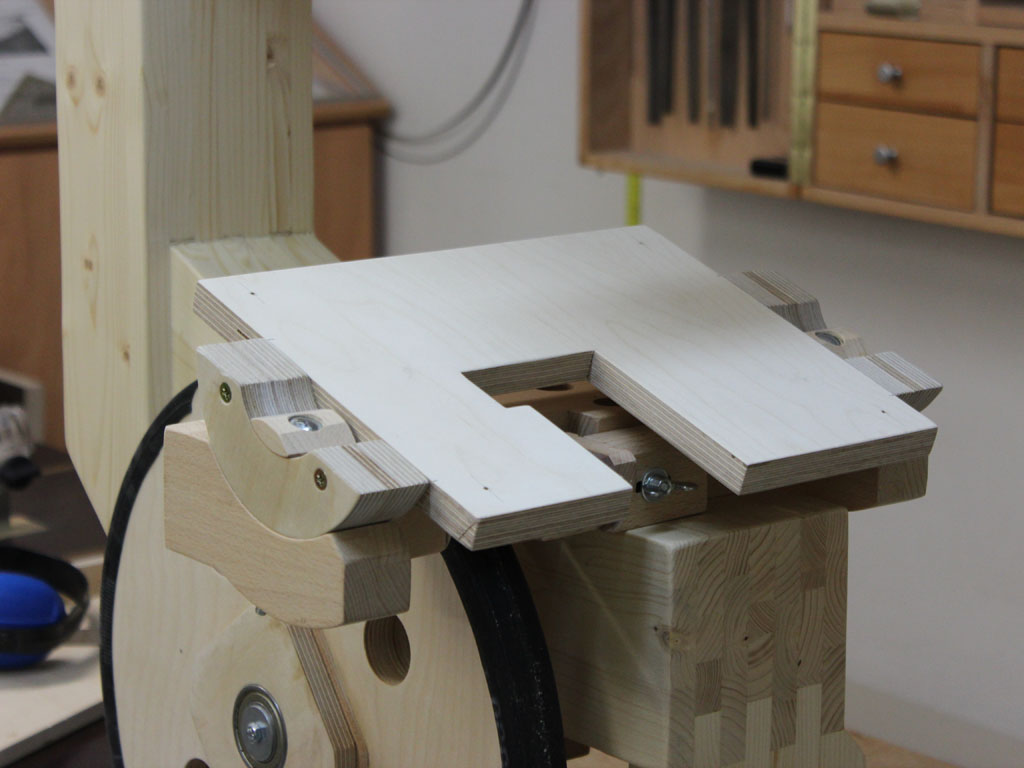

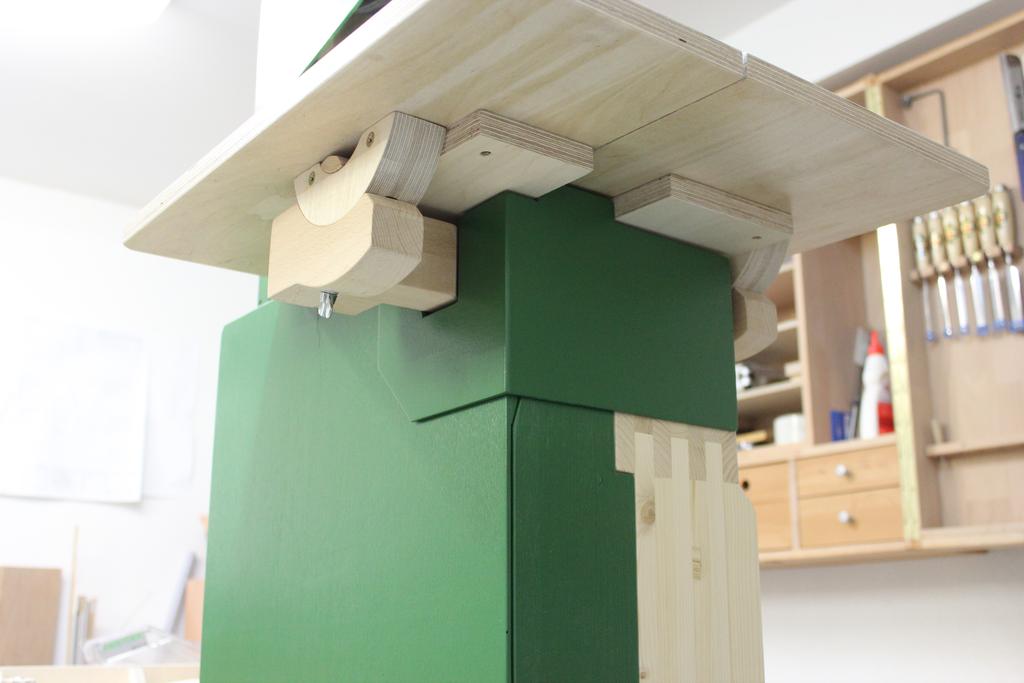

- Tischauflage mit Schwenkeinheit

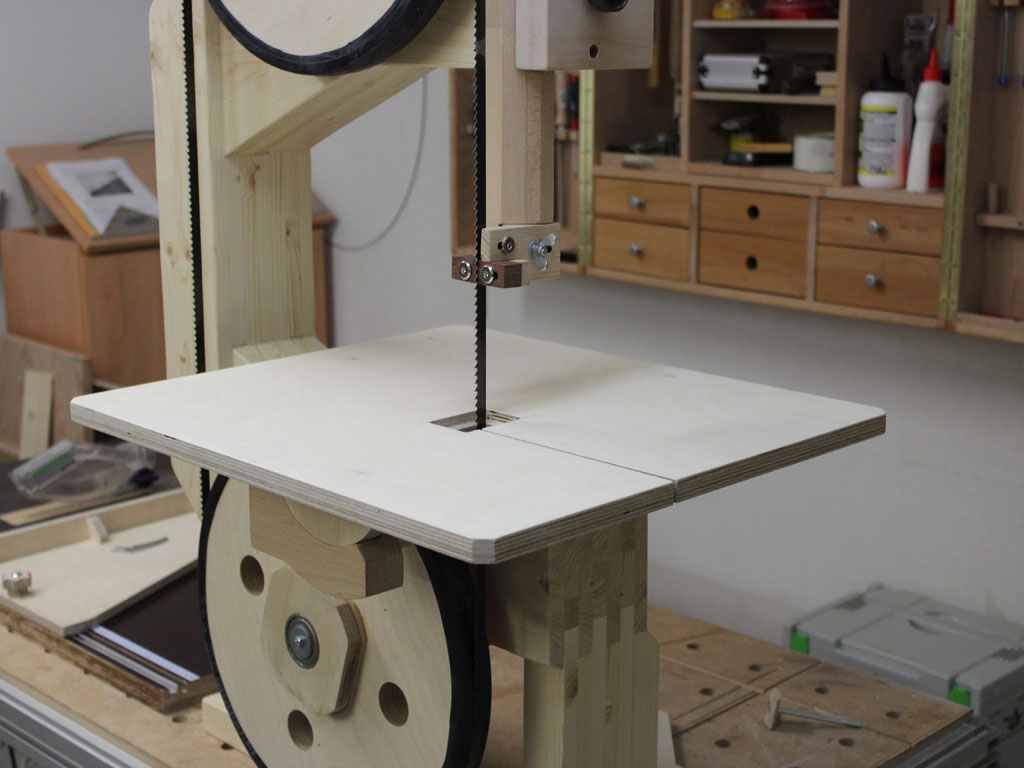

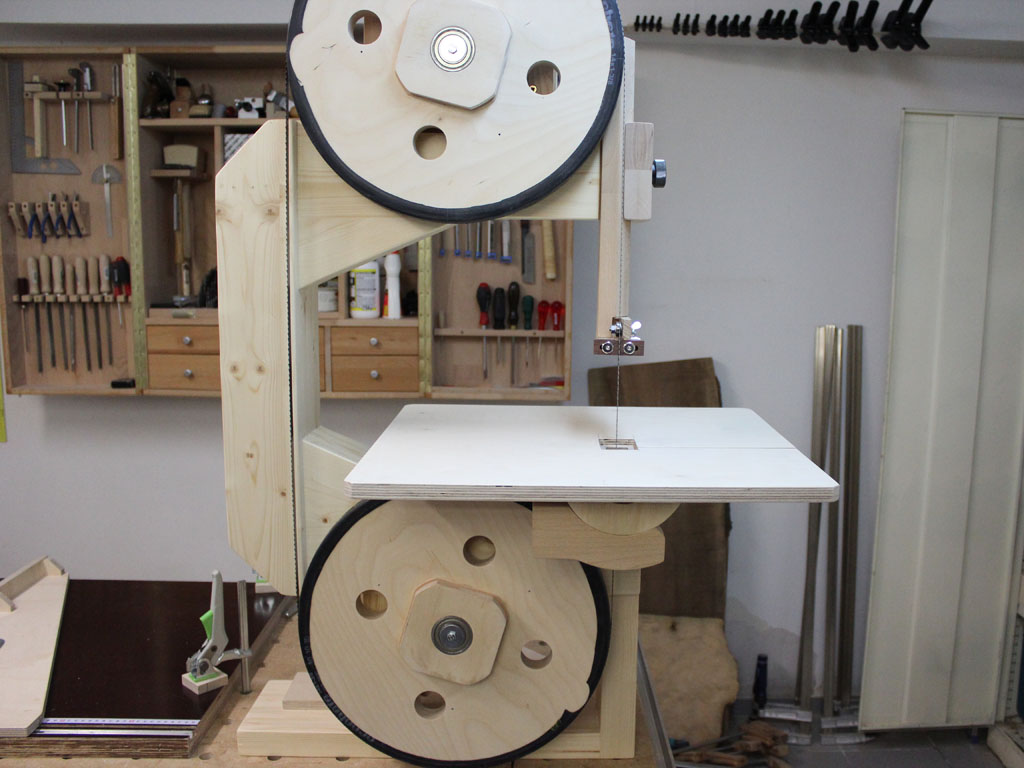

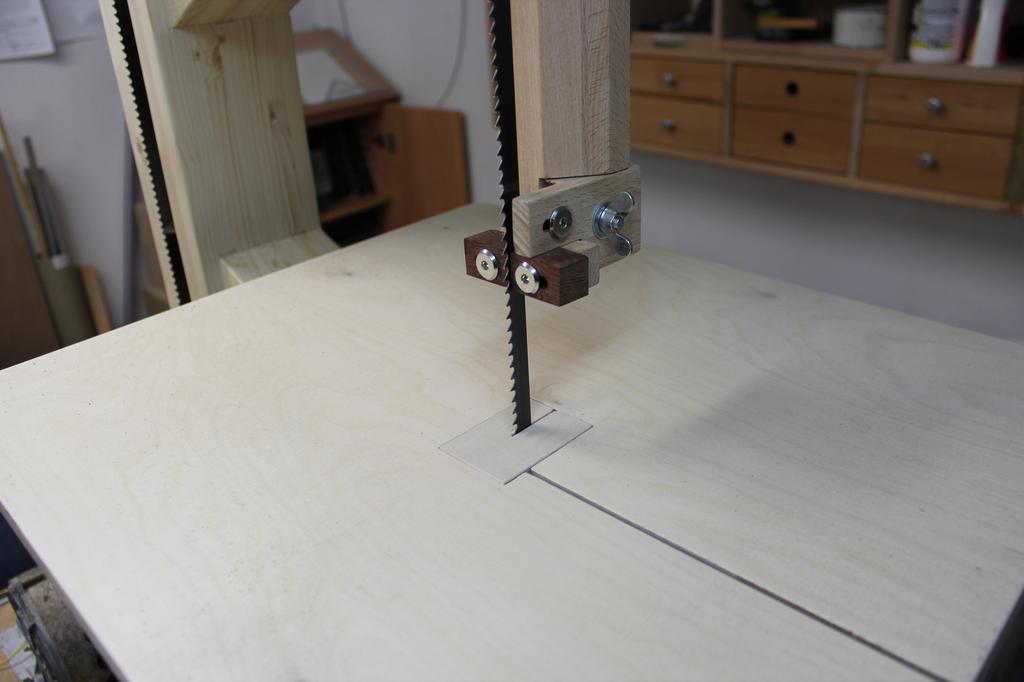

- Mit montiertem Tisch

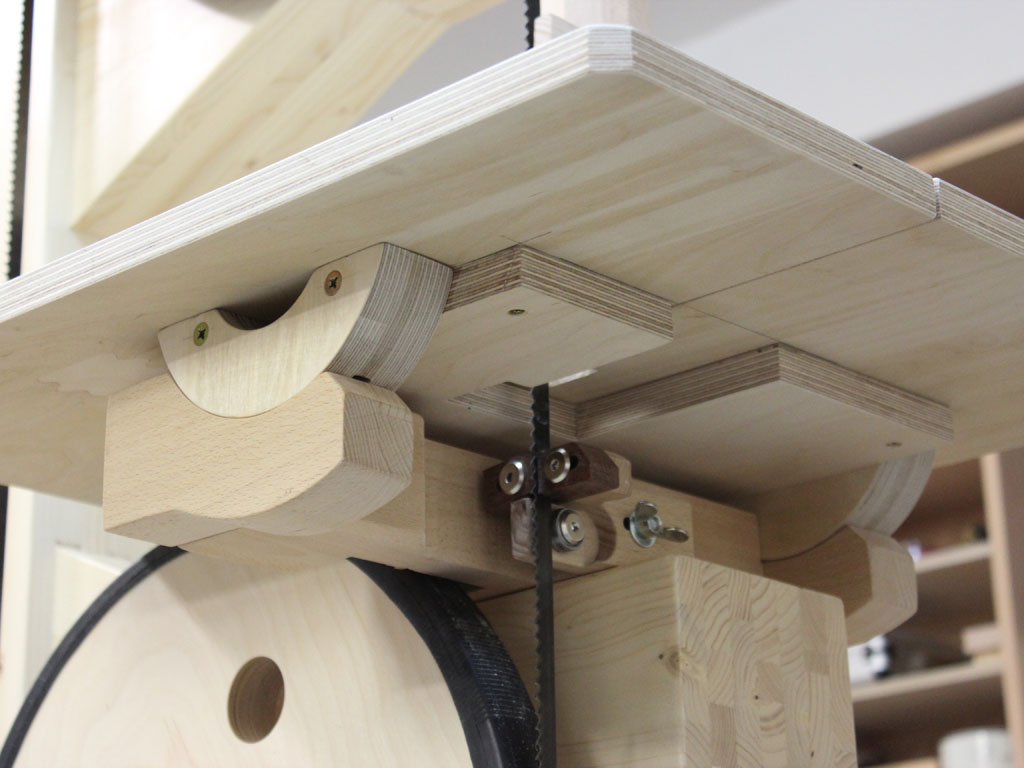

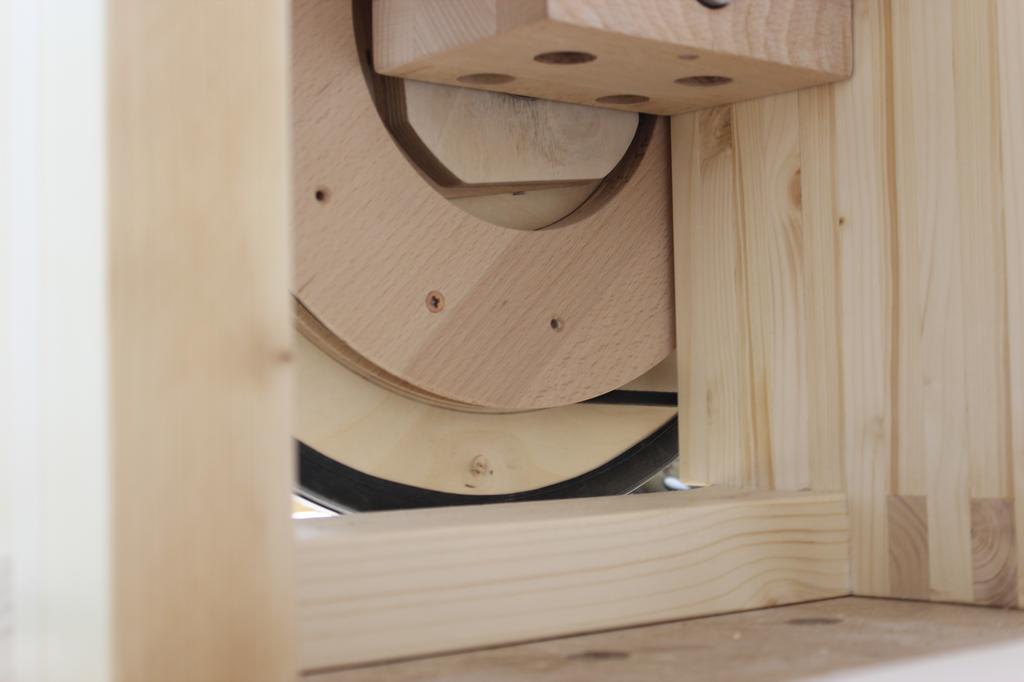

- Ansicht von unten
- Die Riemenscheibe für den Antriebsriemen

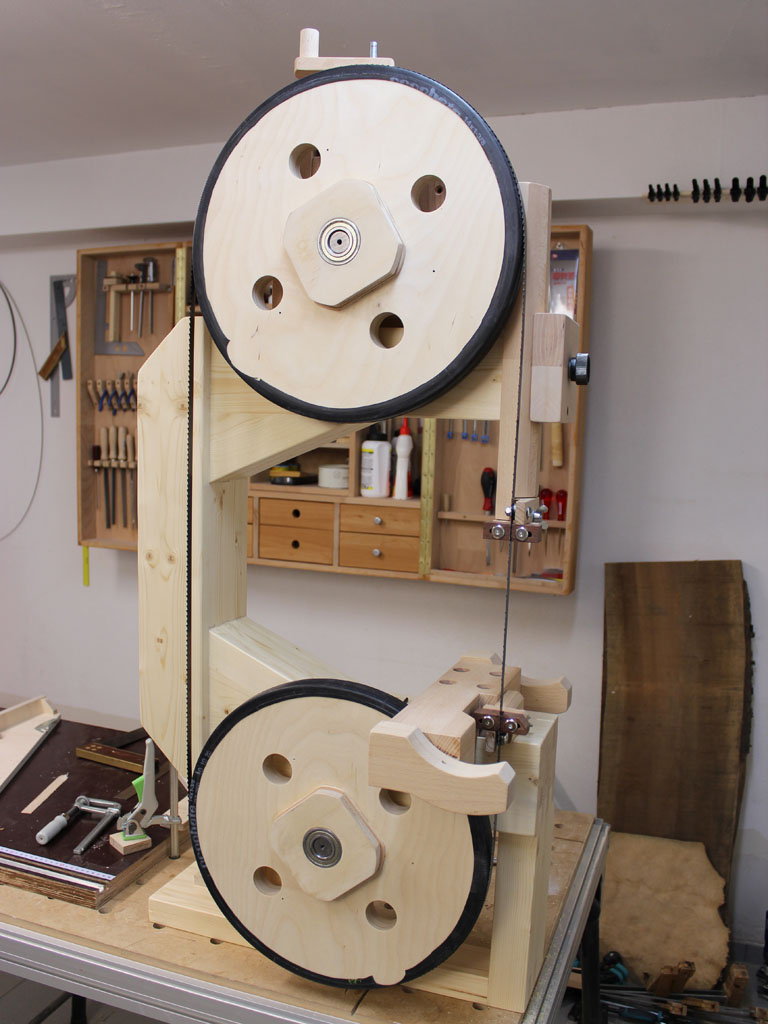

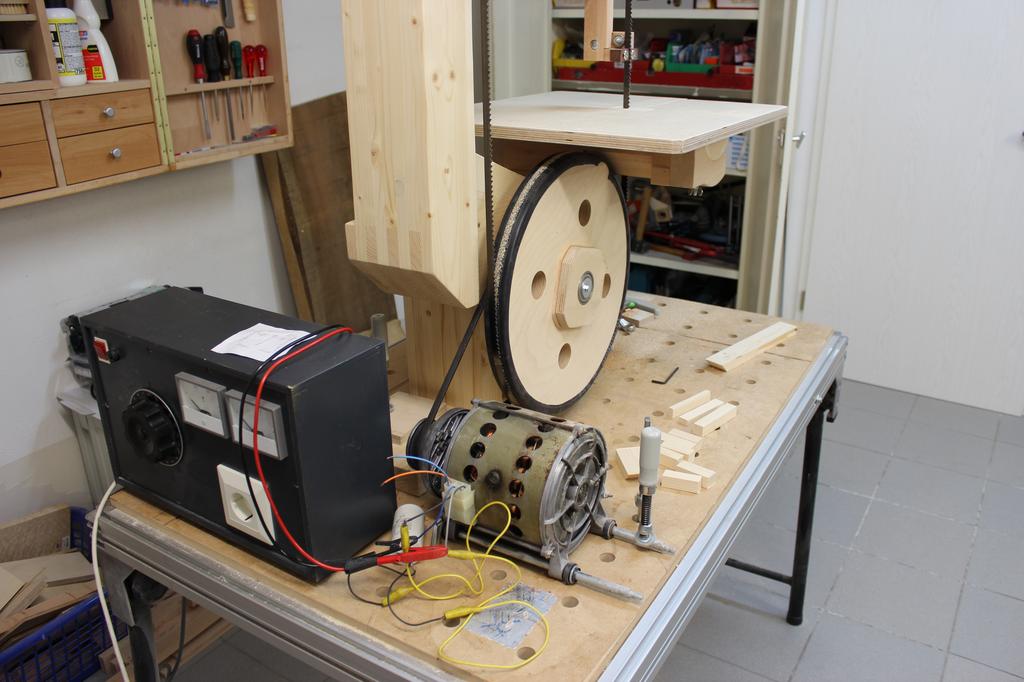

- Es ist soweit, der erste Testlauf.

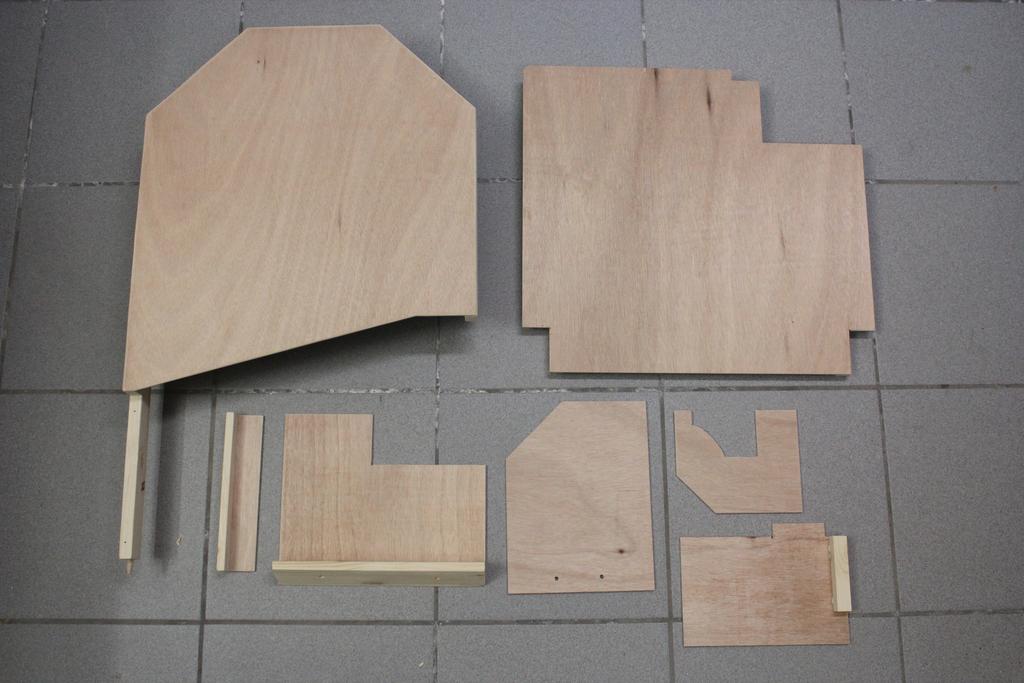

Der provisorisch angeschlossene Motor stammt aus einer alten Industrie-Waschmaschine und wird hier über einen Regeltrenntransformator betrieben. - Die Teile für das Gehäuse

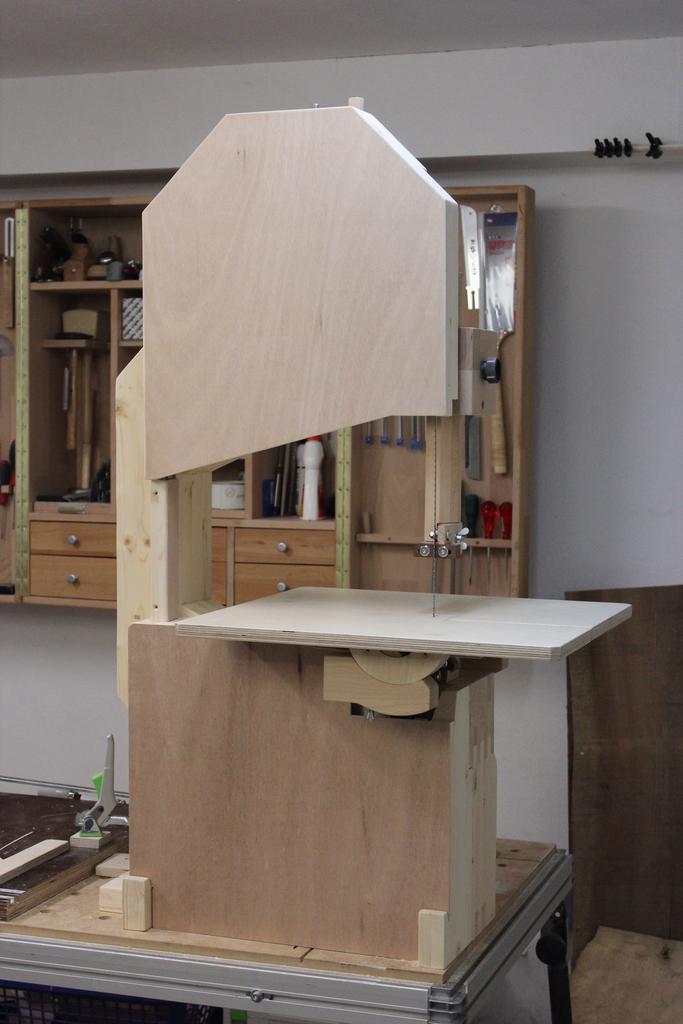

- Jetzt fehlt noch die Lackierung

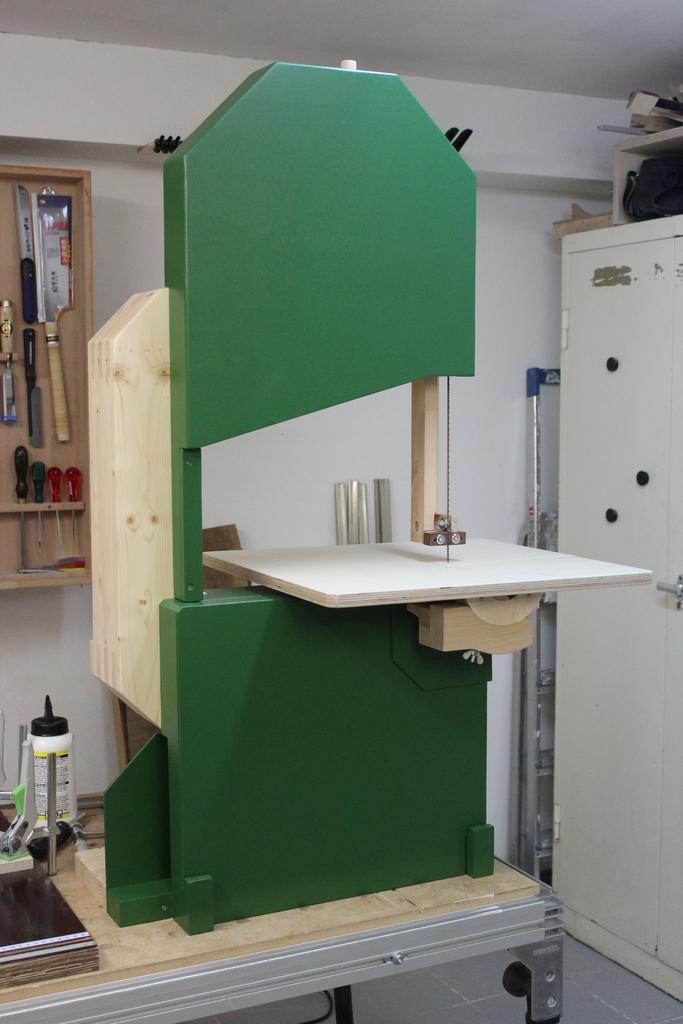

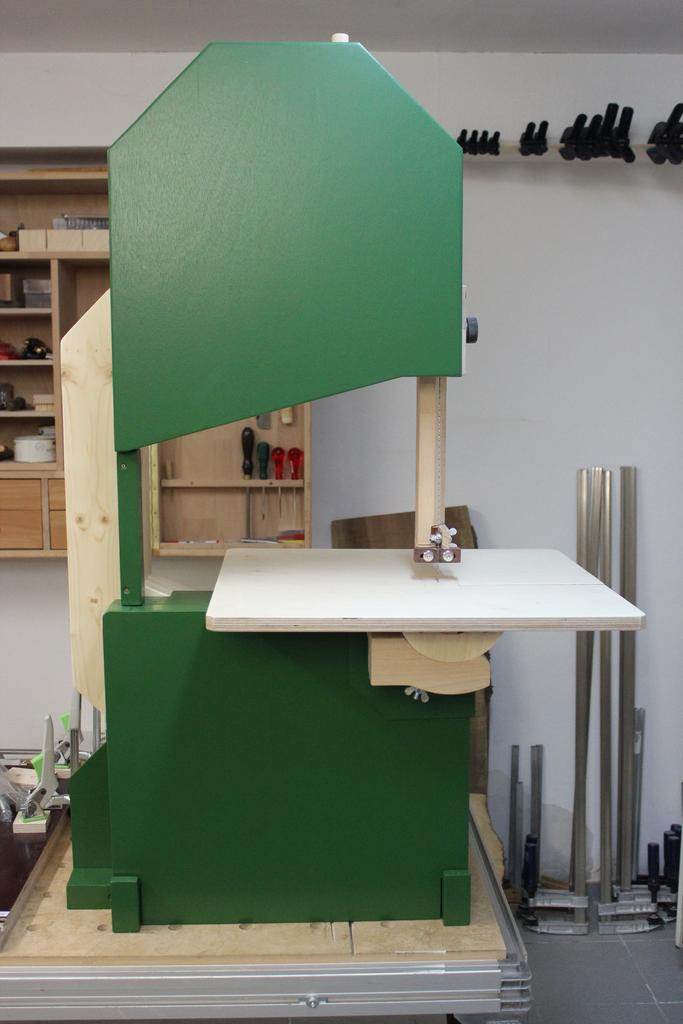

- Gehäuse fertig lackiert

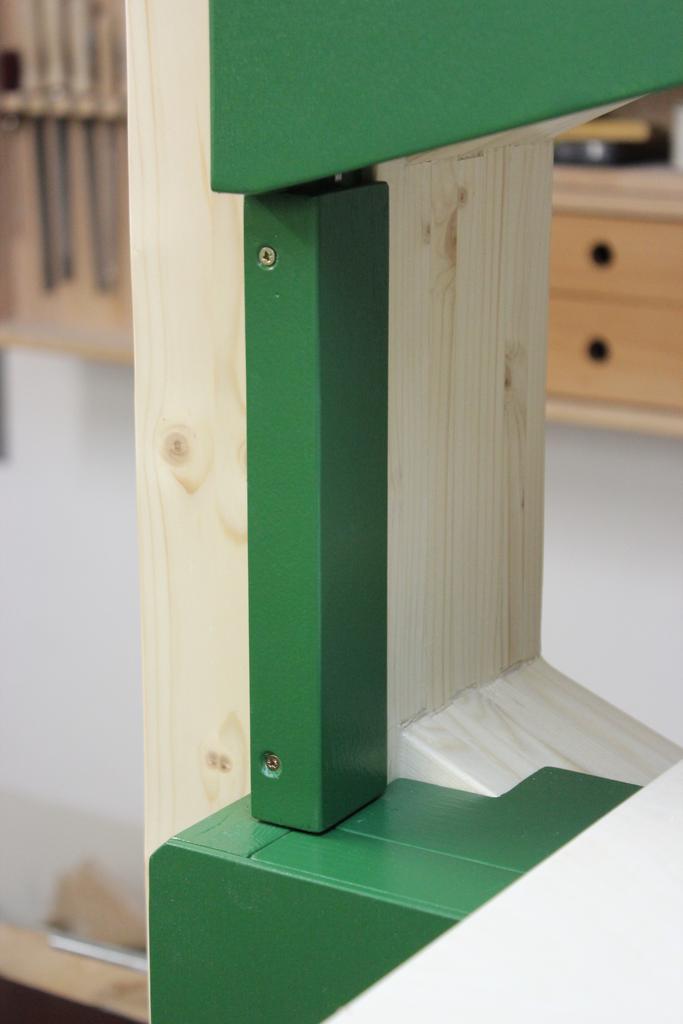

- Linker Sägebandschutz

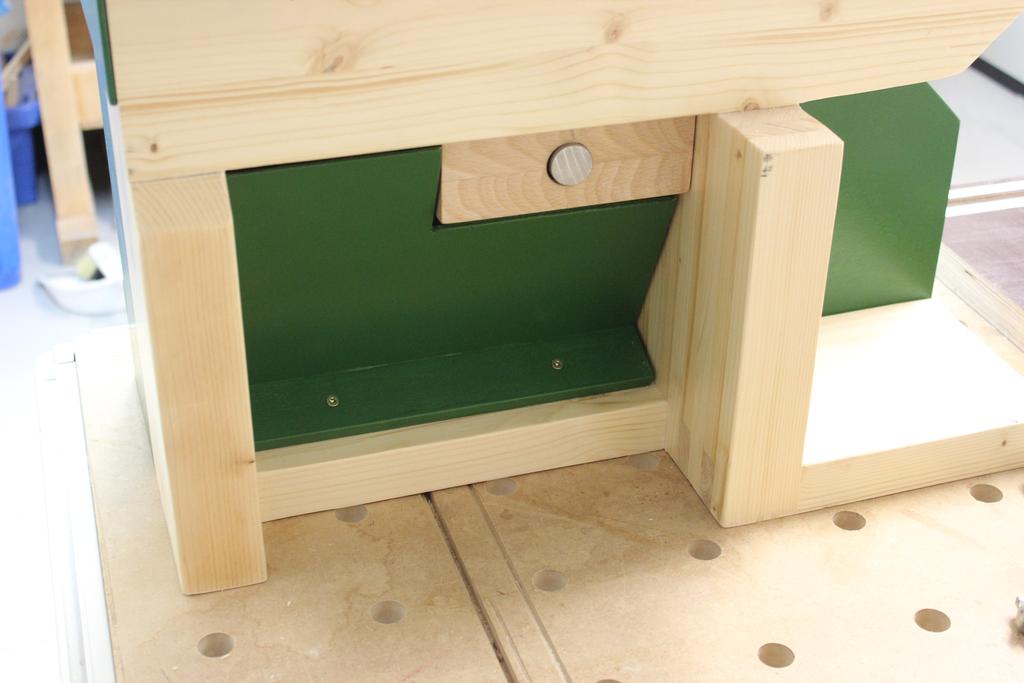

- Rückseite unten

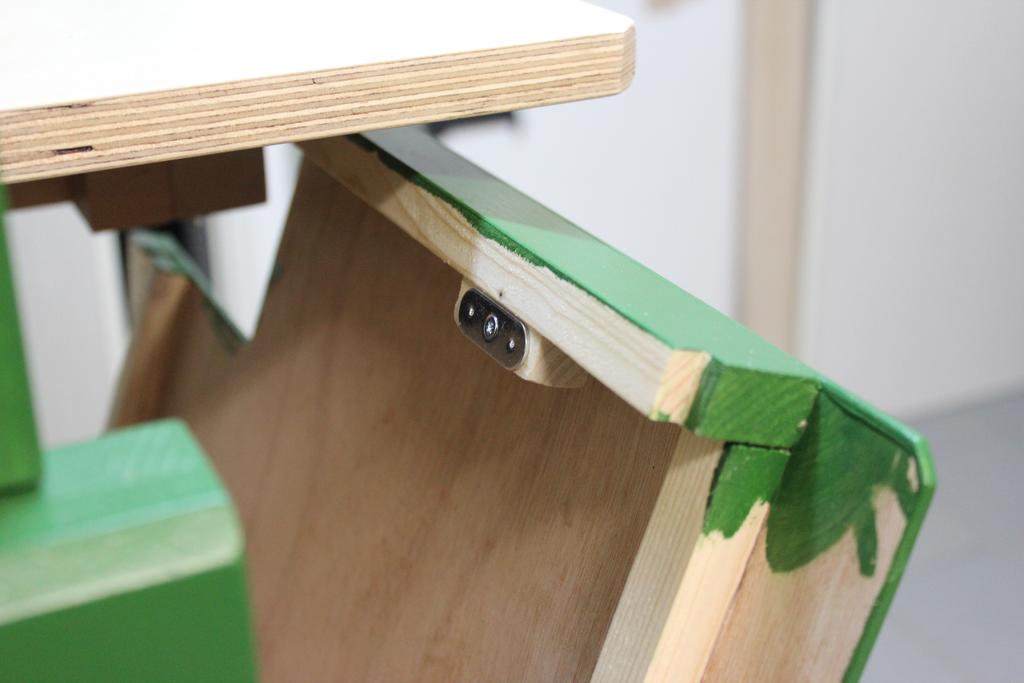

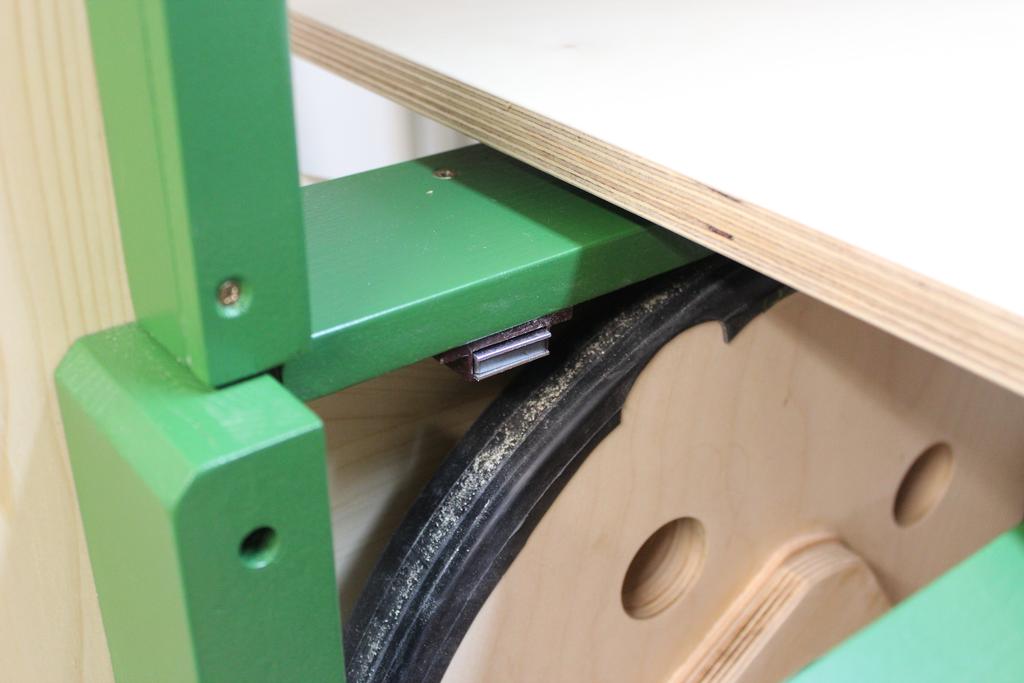

- Der untere Gehäusedeckel wird durch einen Magnetschnäpper gehalten
- Das Gegenstück
- Die zusätzliche Staubabdeckung wird ebenfalls über einen Magneten gehalten. Dazu wurde ein kleiner Rundmagnet mit 10mm Durchesser in den Rahmen eingelassen.

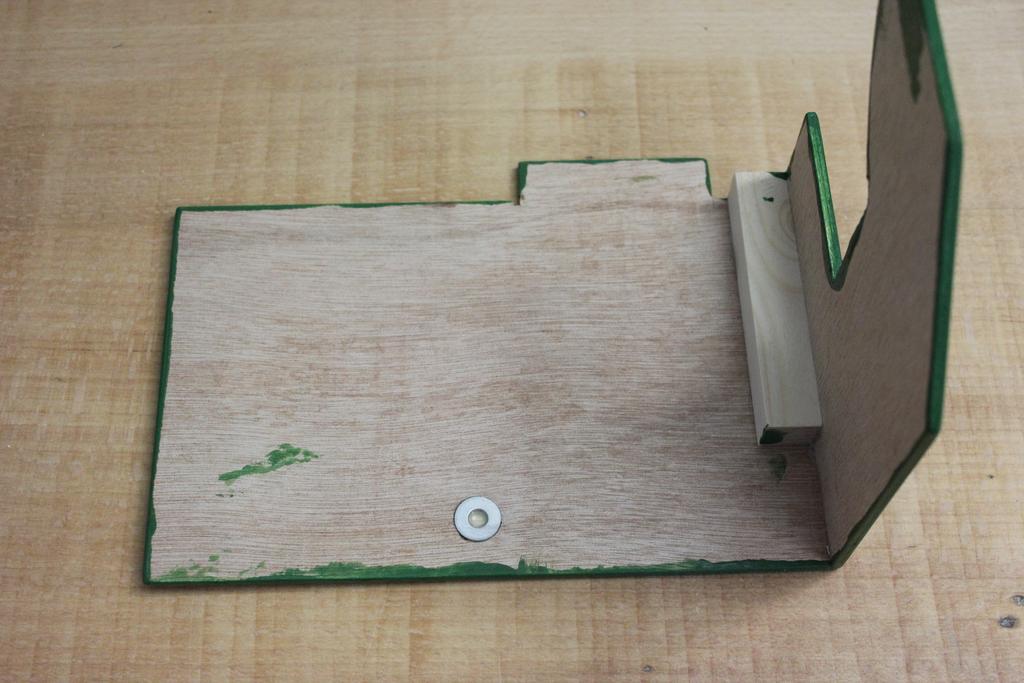

- In die Staubabdeckung wurde eine Unterlegscheibe eingelassen und eingeklebt
- Die Staubabdeckung wird dann einfach in Position gebracht und vom Magneten gehalten

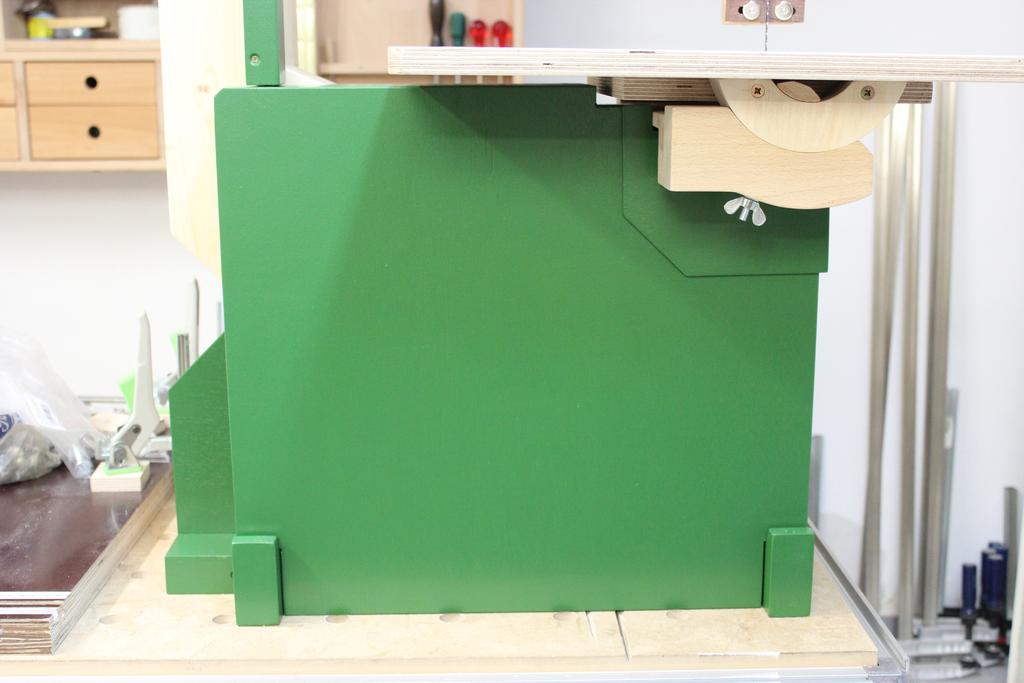

- Unteres Gehäuse

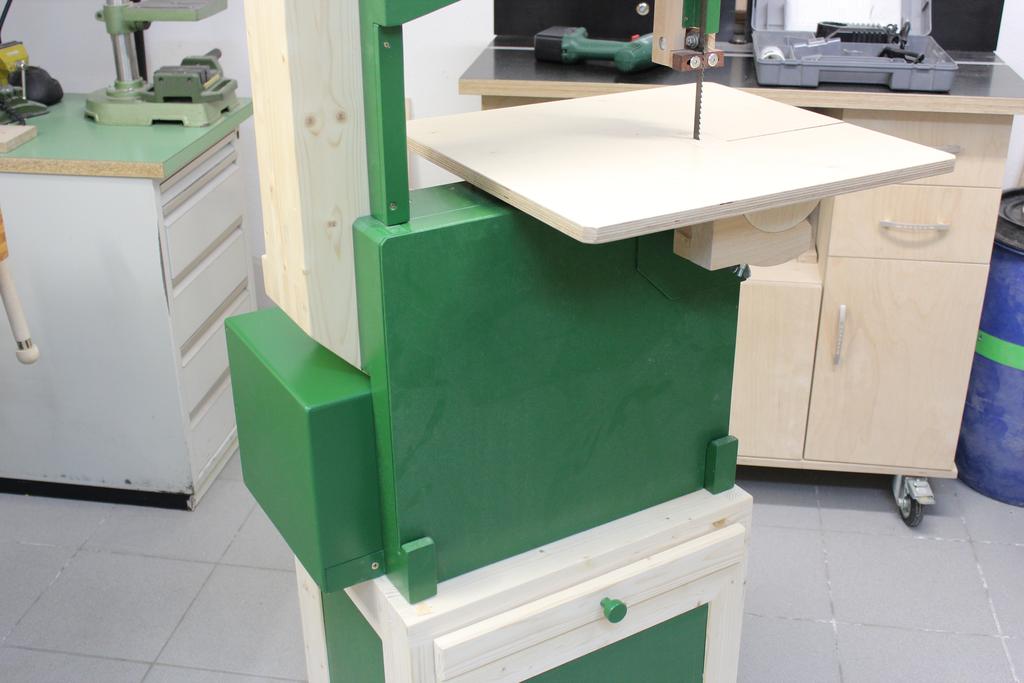

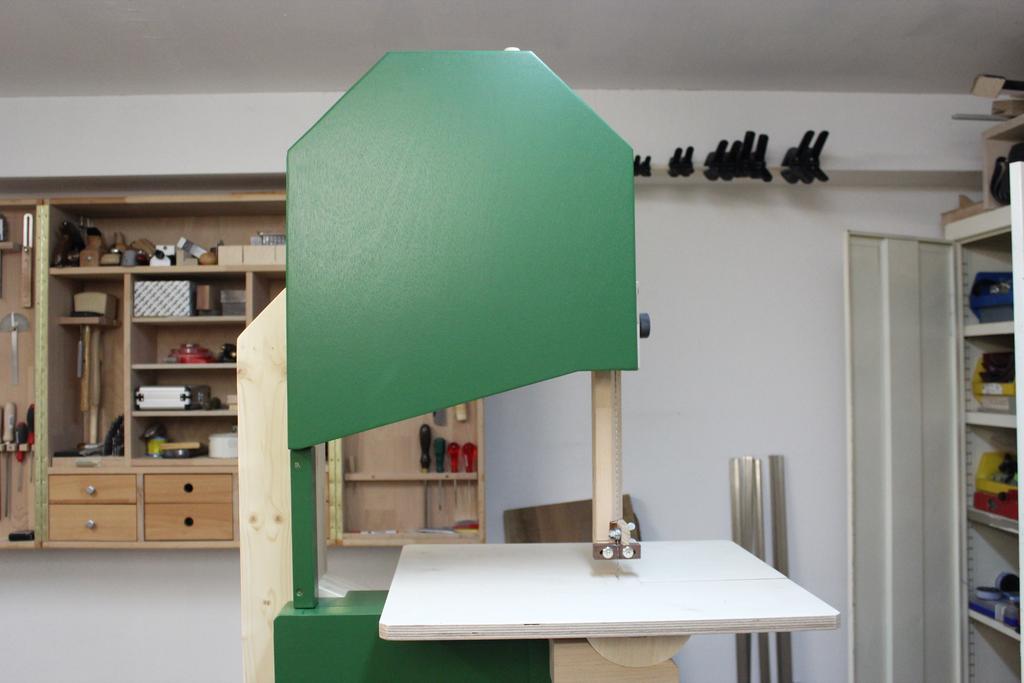

- Oberes Gehäuse
- Jetzt muss ich nur noch einen passenden Motor auftreiben

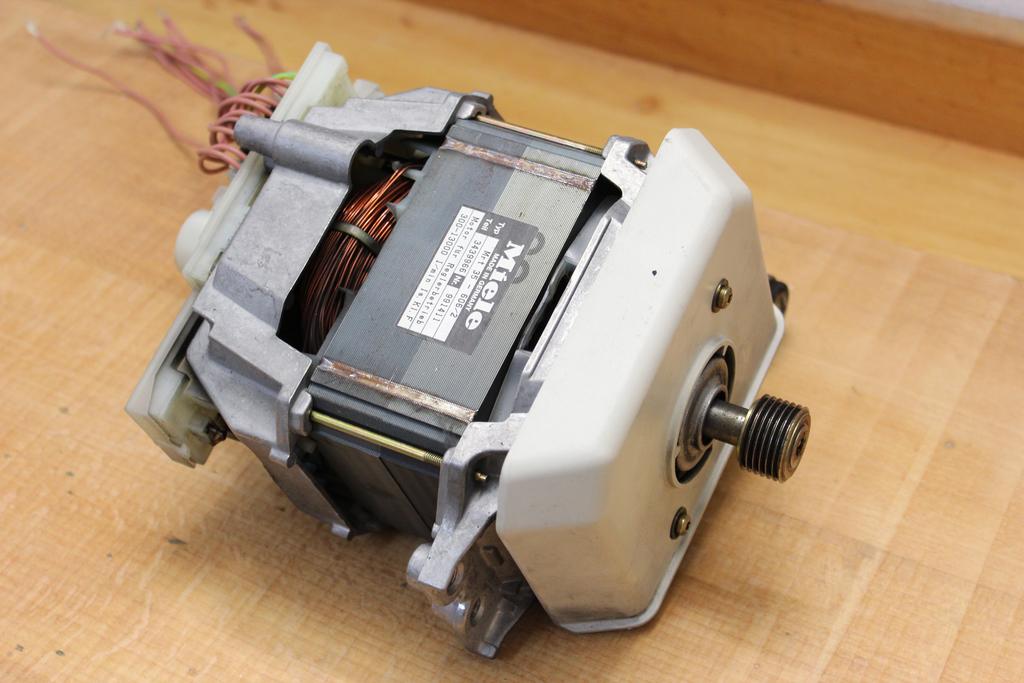

- Ein sog. Universalmotor aus einer Waschmaschine.

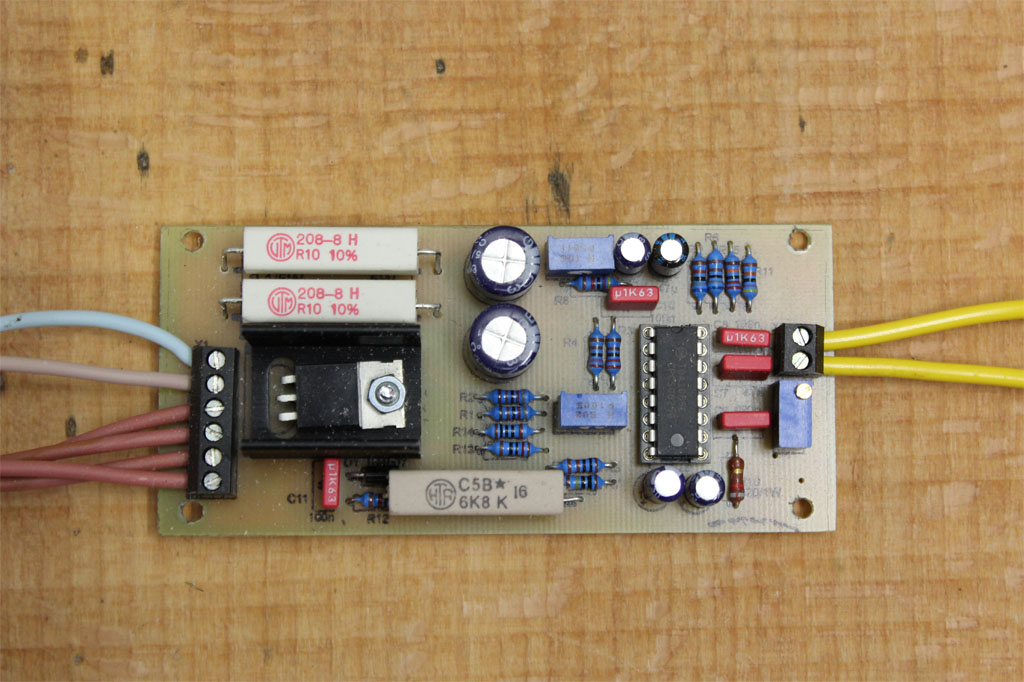

Universalmotoren sind Reihenschlußmotoren, die mit Gleich- oder Wechselspannung betrieben werden können und verfügen über ein hohes Drehmoment. - Solche Motoren benötigen eine Drehzahlregelung, die Schaltung und Platine dazu habe ich hier beschrieben.

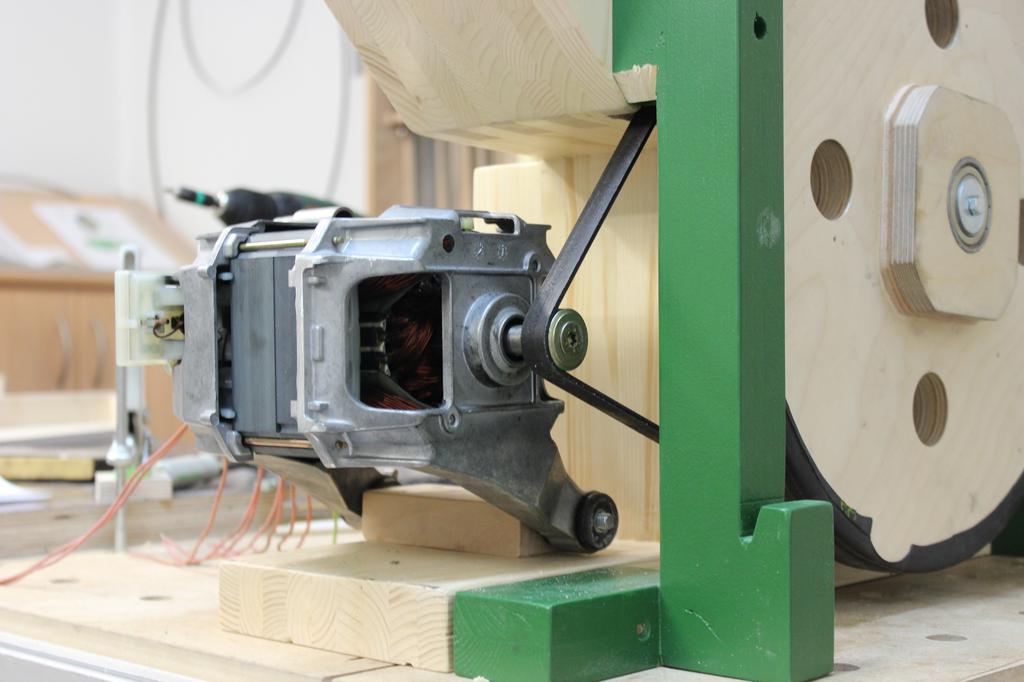

- Der Motor wird mit seiner Halterung über eine Gewindestange befestigt (Muttern fehlen noch auf dem Foto).

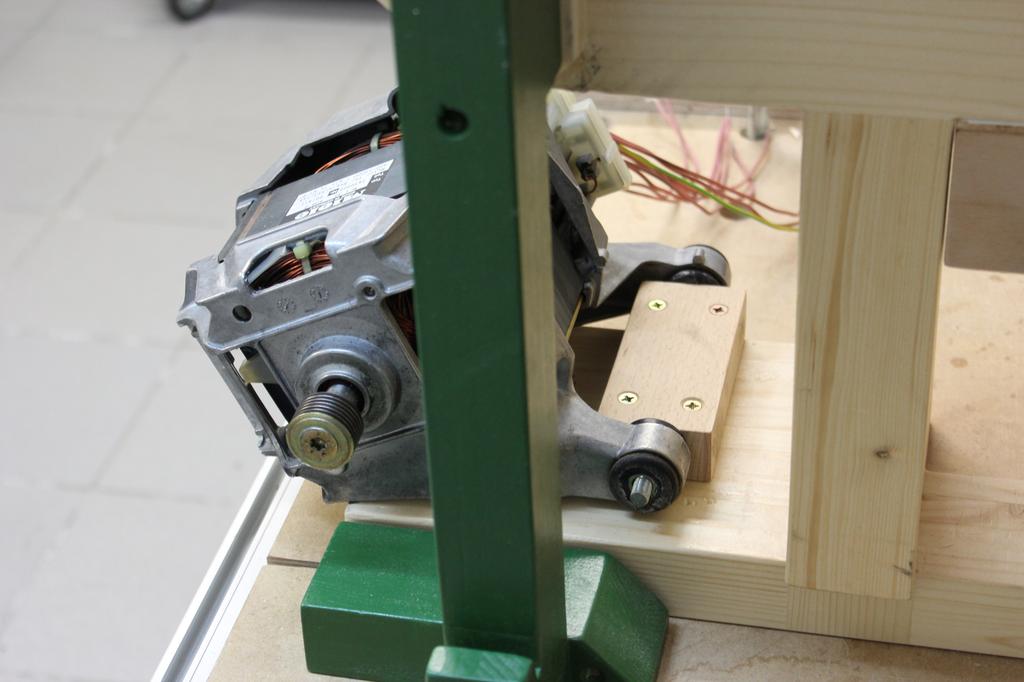

- Damit wird der Antriebsriemen über das Eigengewicht des Motors gespannt.

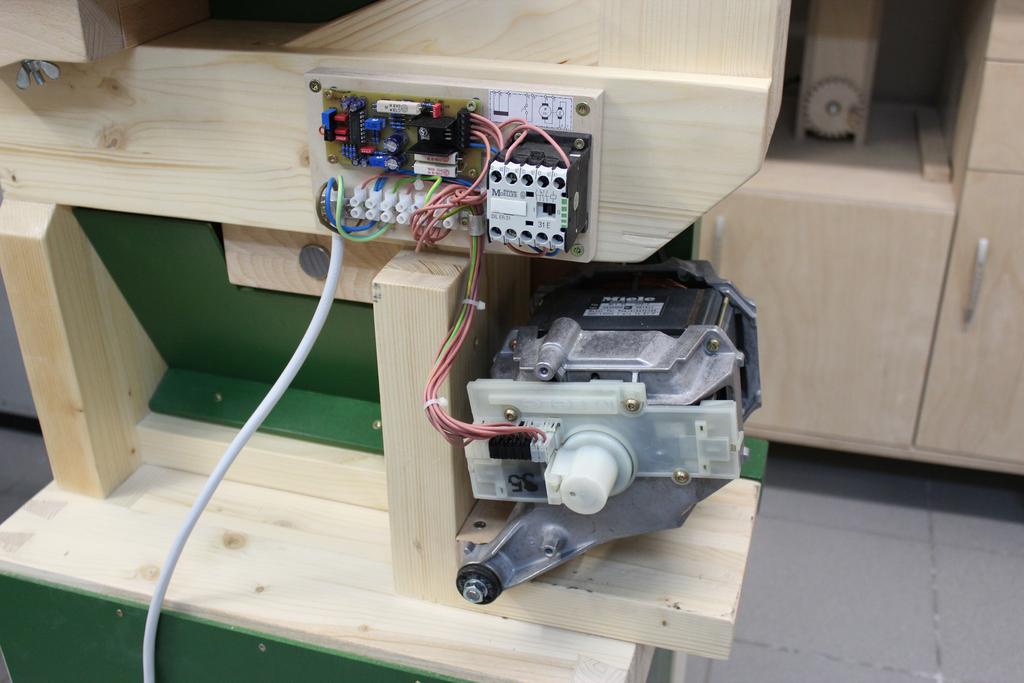

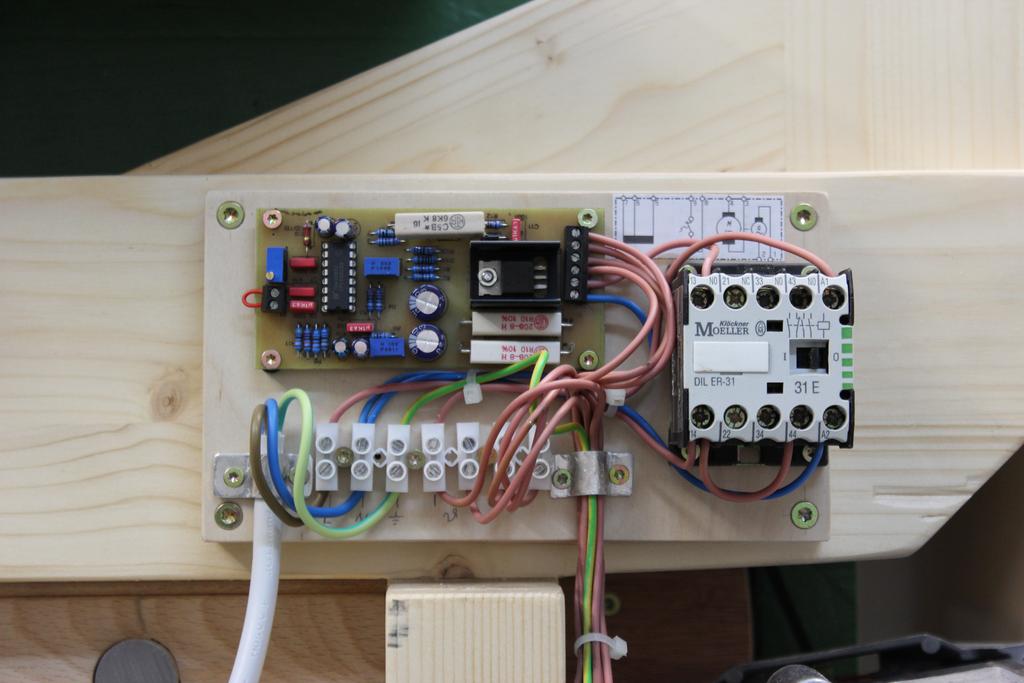

- Die Regelelektronik und das Relais für die Sicherheitsschaltung...
- ...bekommen ebenso wie der Motor noch ein Gehäuse.

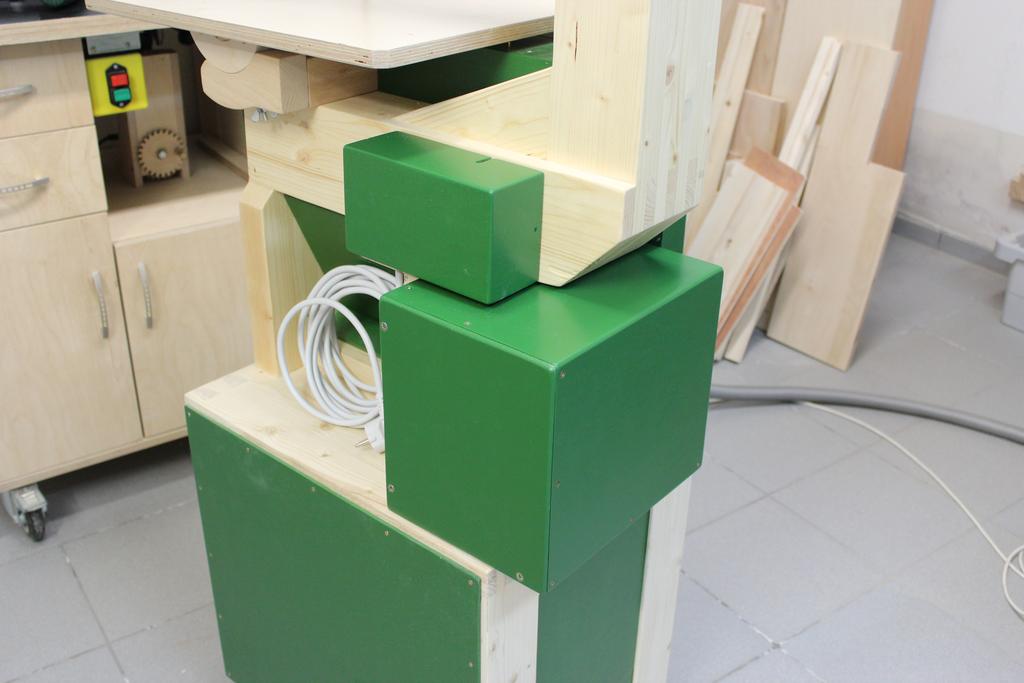

- Gehäuse für Motor und Elektronik

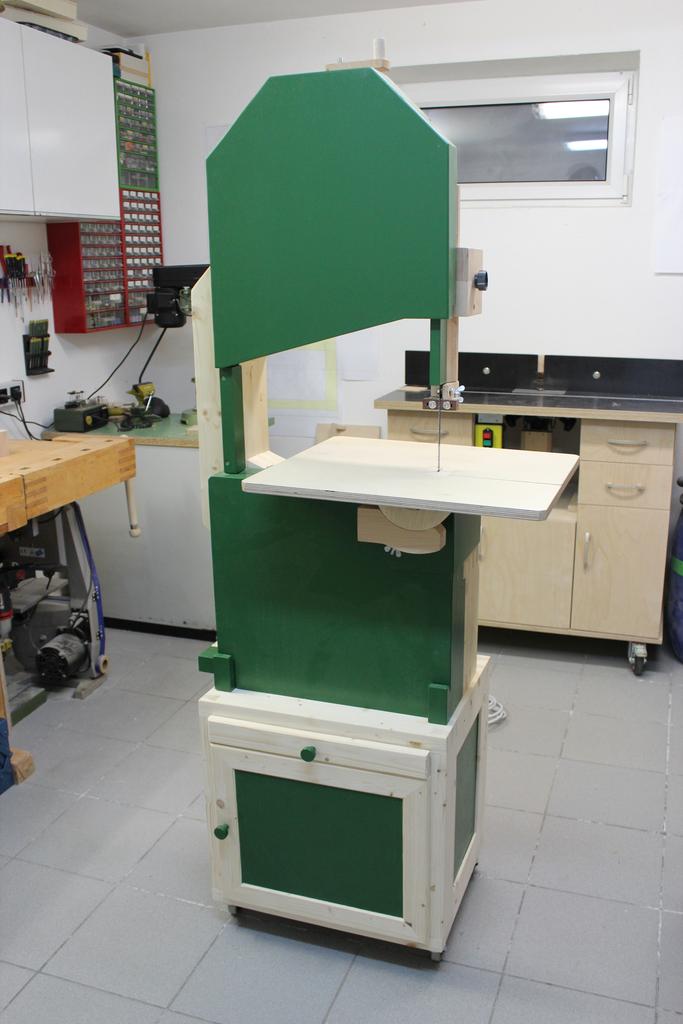

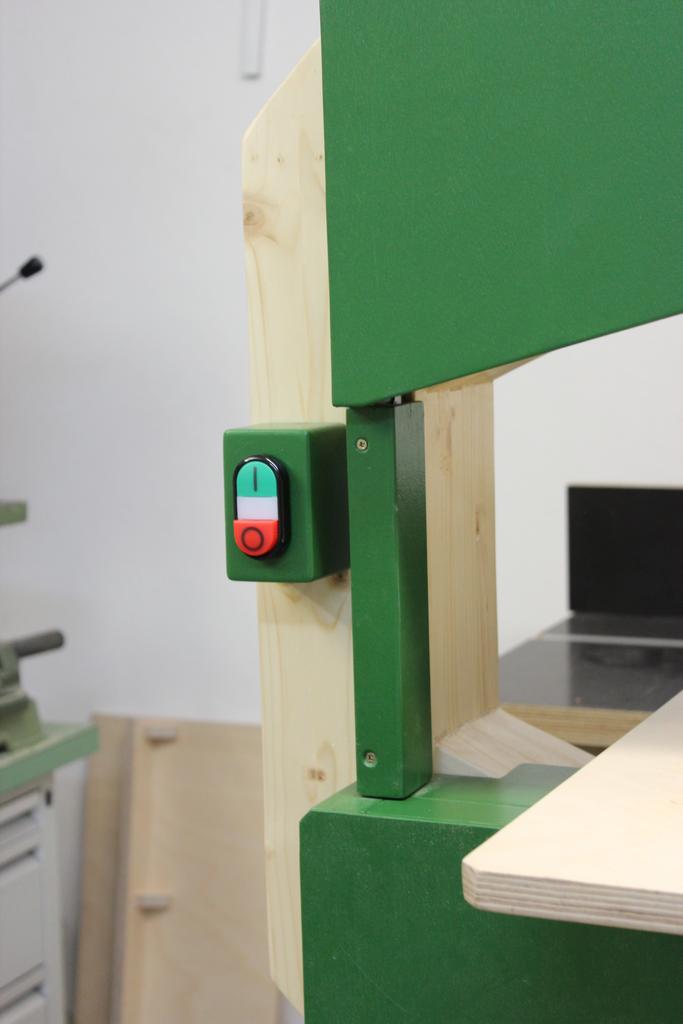

- Mit dem Sicherheitsschalter ist sie komplett.

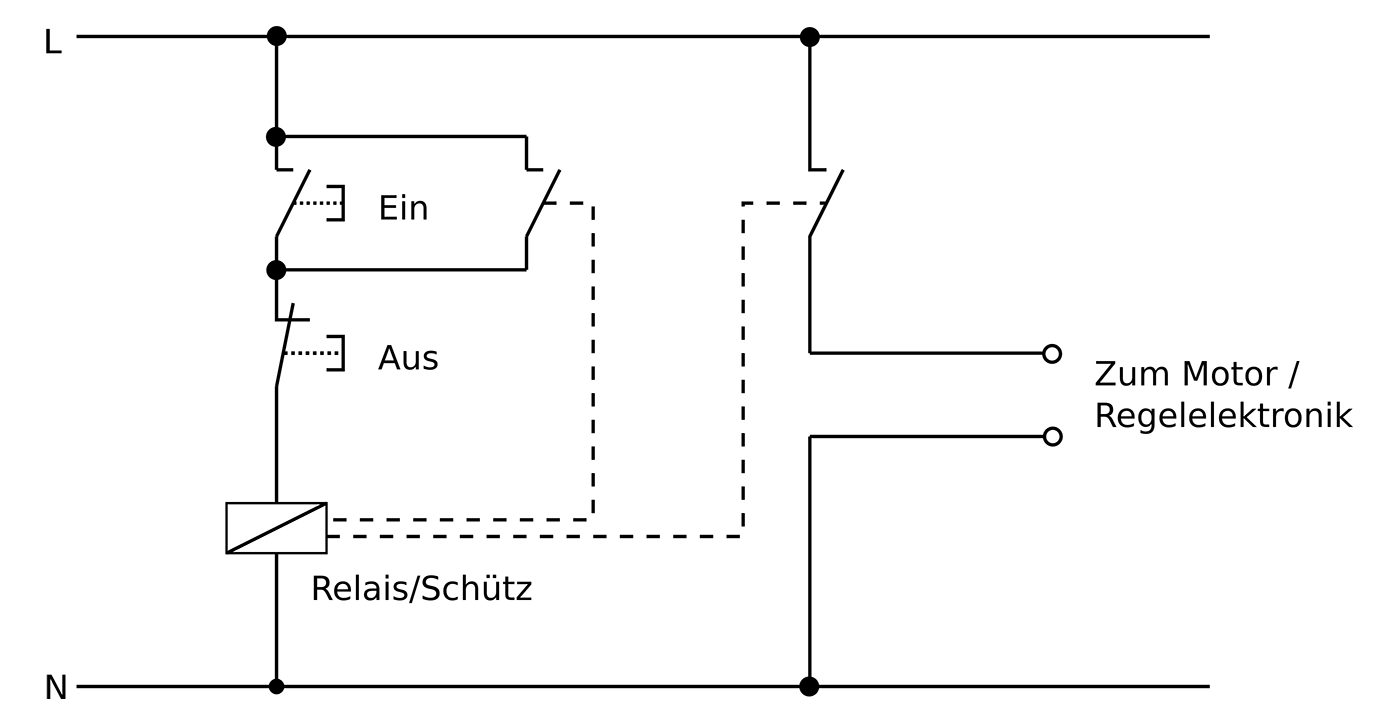

- Die Schutzschaltung sorgt dafür, dass die Säge nach einem Stromausfall nicht unkontrolliert anläuft. Man benötigt dafür zwei Taster (1x Schließer, 1x Öffner) und ein Relais/Schütz mit 2 Schließerkontakten.
Und hier ist sie jetzt mal in Aktion zu sehen. Auftrennen eines 15cm breiten Buchenbrettes.
-

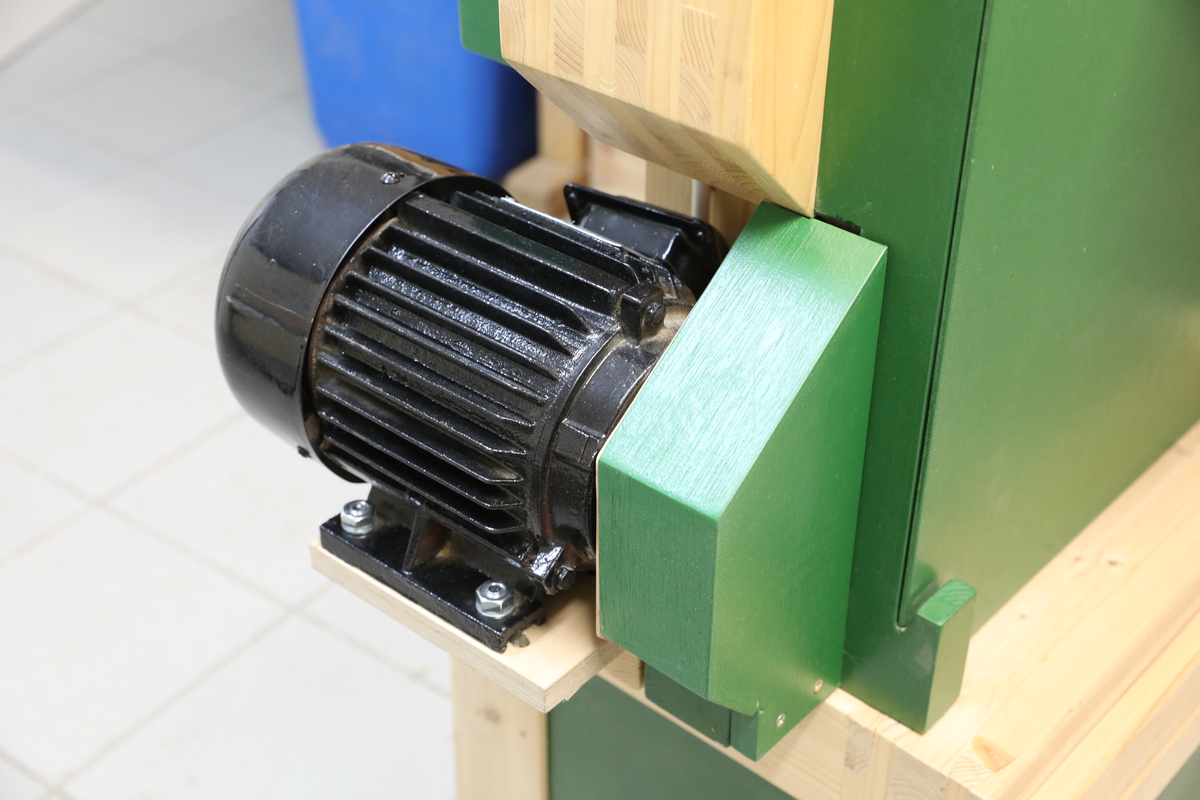

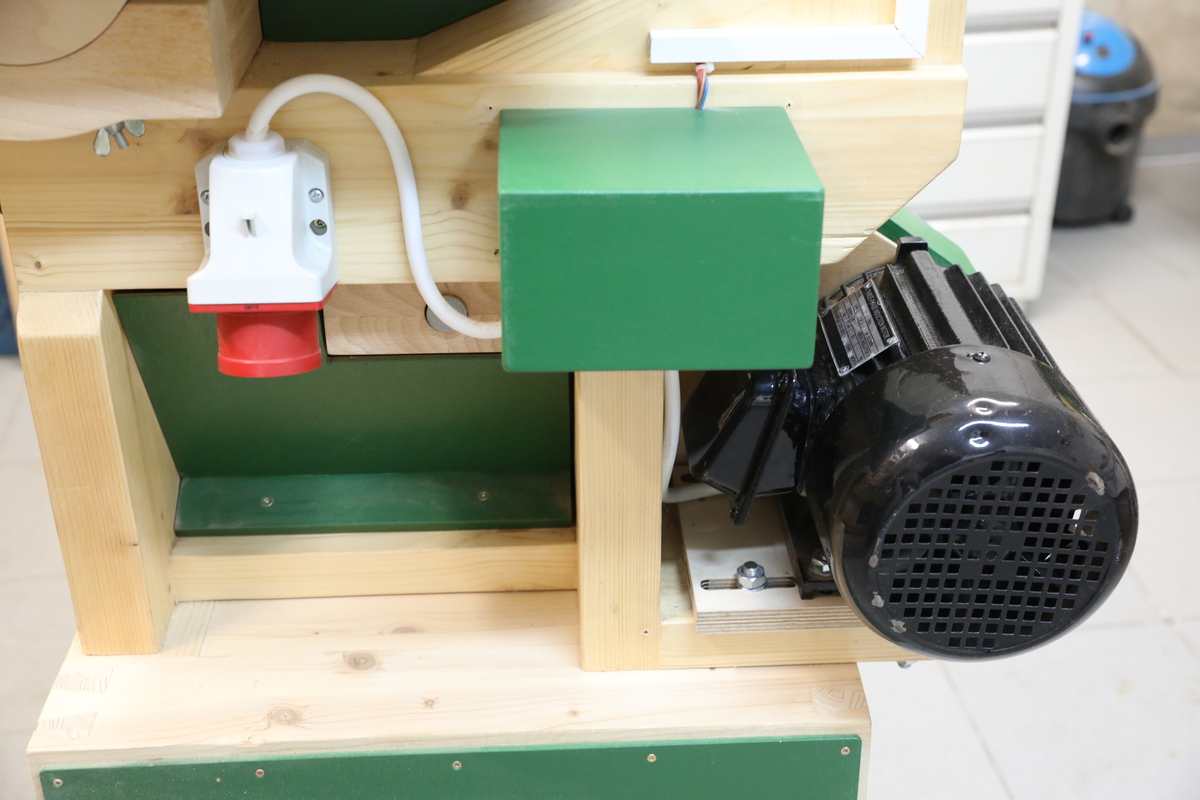

Update: Der Waschmaschinenmotor hat sich doch als etwas zu schwach erwiesen. Ich habe ihn jetzt durch einen 1,5kW Drehstrommotor ersetzt.

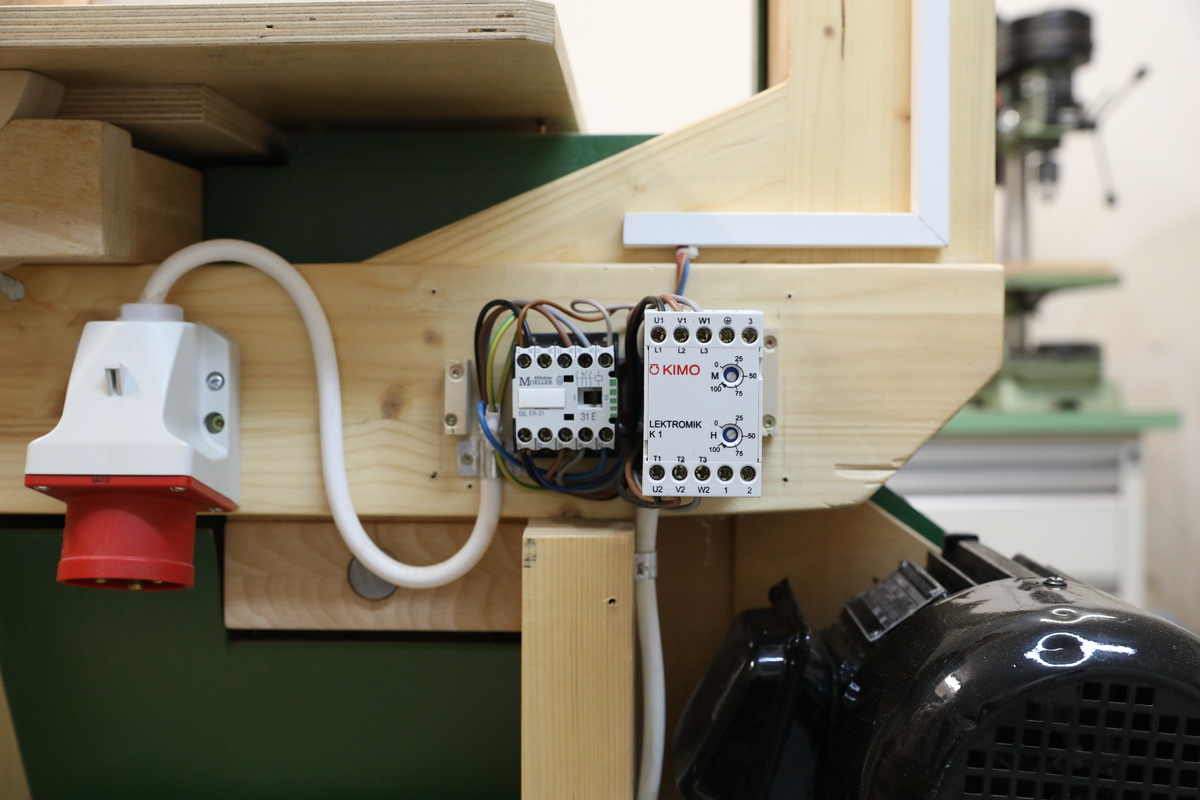

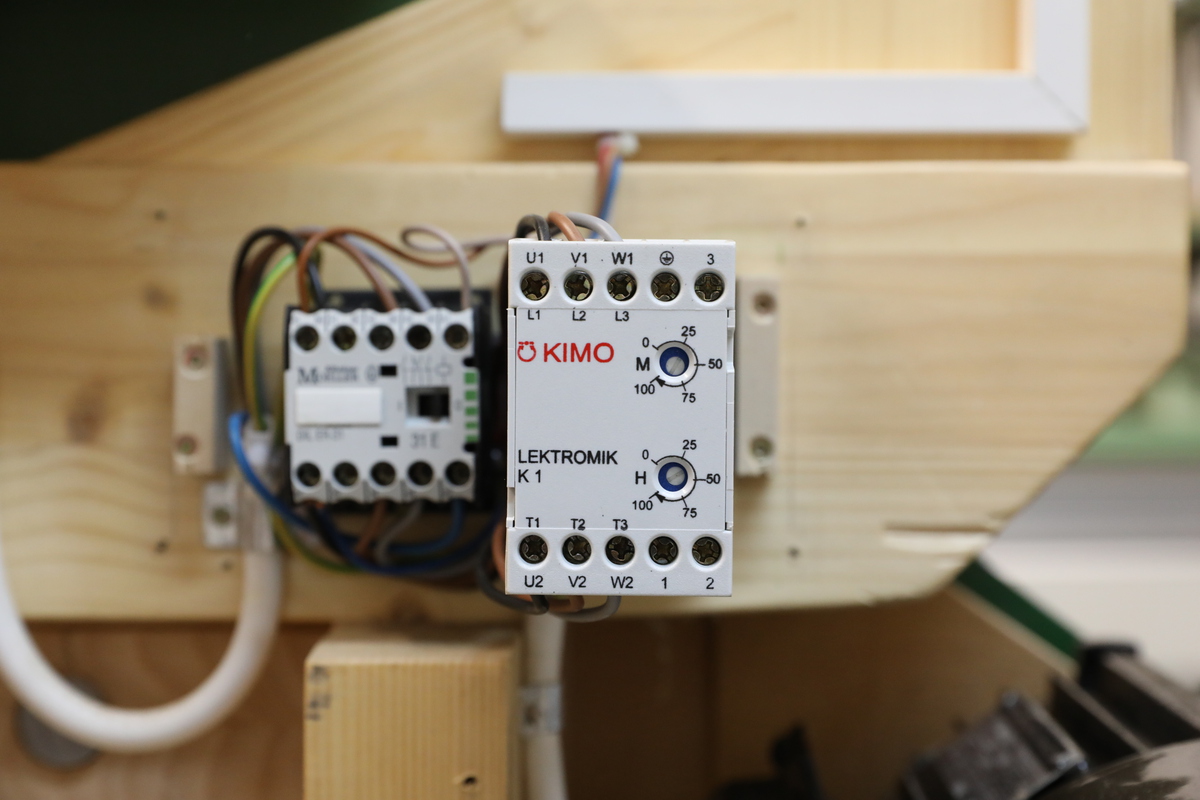

- Damit der Motor nicht so brutal anläuft, wird er durch ein Sanftanlaufrelais sanft angefahren.
Kommentare
-
-
Lukas2020-02-01 18:27:31Hut ab! Kann gar nicht fassen, dass ich heute erst auf deine Seite gestoßen bin. Kannst du was dazu sagen, welche Erfahrungen du inzwischen mit der Bandsäge gemacht hast? Ist sie noch im Einsatz?
-
Mario Zimmermann2020-02-01 18:45:46Hallo Lukas, vielen Dank! Ich habe die Bandsäge hauptsächlich zum Auftrennen von Brettern verwendet, also für gerade Schnitte. Für enge Kurvenschnitte ist sie nicht so geeignet, dafür haben die Bandführungen zu viel Spiel. Könnte man aber mit Sicherheit noch verbessern. Mittlerweile habe ich diese Bandsäge nicht mehr, jetzt habe ich eine Record Power BS 350 Sabre.
-
Alex2020-02-14 13:58:58Was ist der Grund dafür, dass du sie nicht mehr hast? Ich überlege sie mir zu bauen, habe allerdings wirklich keine Ahnung von Elektronik und bin mir unsicher wie ich am Ende den Motor anschließen soll. Kann ich nicht theoretisch auch einfach einen Motor nehmen und den ohne Platine einfach stumpf an den Strom anschließen?
-
Mario Zimmermann2020-02-14 21:03:45Hallo Alex, Ein beliebiger Motor mit etwa 1kW Leistung reicht aus. Das mit dem Waschmaschinenmotor ist am Ende viel zu kompliziert.
-
Oliver2020-04-06 10:20:23Hallo Bandsägenbauer :-) mich würde auch interessieren, warum Sie die selbst gebaute Säge nicht mehr haben. Und warum es die Record Power geworden ist. Über eine Antwort würde ich mich freuen. Gruß, Oliver
-
Mario Zimmermann2020-04-06 11:20:48Hallo Oliver,ich habe die Bandsäge hauptsächlich zum Auftrennen von Bohlen benutzt. Für gerade Schnitte funktioniert sie sehr gut. Probleme gibt's bei engen Kurvenschnitten, da die Bandführungen in dieser Ausführung nicht genügend Unterstützung geben und zu viel Spiel haben.Am meisten auf den Geist gegangen sind mir die Mails, die ich von selbsternannten Fachleuten bekommen habe bzgl. der Sicherheitsaspekte einer Holzbandsäge.Die Record Power ist es deshalb geworden, weil ich das Preis-Leistungsverhältnis für gut halte. Sie funktioniert hervorragend, aber auch hier muss man erst mal einiges in die Justierung investieren.Viele Grüße,Mario
-
-
-
-
-
-
Romano Salvatore2020-02-09 11:55:59Realizzazione fantastica, si possono avere i progetti? Ciao
-
Pitt162020-03-22 15:43:43Ich habe vor mir diese Maschine nachzubauen.Dazu würde ich gerne von Ihnen gegen Bezahlung einen Bauplan mit Bemaßung bestellen.Auch können Sie dieses Gewünschte per E.-Mail schicken. Vielen Dank P.Wagner
-
Mario Zimmermann2020-03-22 15:45:31Hallo, den Bauplan gibt es auf der Seite von Matthias Wandel (Link ganz oben auf dieser Seite).
-
-
Jürgen Luig2020-07-17 17:31:28Sehr sauber ausgeführt. Mal sehen ob ich das auch so hinbekommen kann, denn eine Bandsäge habe ich noch nicht,
-
-
Stefan Streit2021-08-11 19:56:08Hallo Mario, Sehr sehr schön ausgeführt. Ich will mir die Säge jetzt auch bauen. Ich habe schon die kleine Bandsäge von Metabo aber die ist eben besser für kleine, kurvige Teile gut. Diese Bandsäge bräuchte ich eher fürs auftrennen. Ich habe mir die Pläne noch nicht gekauft. Wird da auch beschrieben welches Holz für welches Teil verwendet werden soll? Der Rahmen scheint ja aus Fichte/Kiefer? Zu sein. Teile der Aufhängung und Führung sind wohl Hartholz also Buche und Nuss würde ich sagen. Lets Bastel hat teilweise auch Eiche benutzt. Wird das Beschrieben? Und ist da alles auf Englisch? Also auch die Maße?
-
Mario Zimmermann2021-08-12 05:11:44Hallo Stefan, die empfohlenen Holzarten sind aufgeführt. Die Beschreibung ist natürlich auf Englisch, aber die Maße sind metrisch, kein Zoll. Und Matthias Wandel spricht deutsch :-) Du kannst bei Fragen aber auch gerne auf mich zukommen. Viele Grüße, Mario
-
-
Armin2022-12-24 00:27:45Klasse Arbeit. Ich brauche so eine Maschine um horizontal sehr schwere, sehr alte Eichenbalken aufzuschneiden. Die Balken sollen mittels einer Schiene durch die Säge geführt werden. Glaubst du dass die Säge so modifiziert werden kann um diese Art Arbeit zu ermöglichen? Ist sie stabil genug dafür? Grüße Armin
-
Mario Zimmermann2022-12-24 06:15:00Hallo Armin, meinst du sowas? https://woodgears.ca/bandmill/index.html Viele Grüße, Mario
-
