Komfort an der Absauganlage

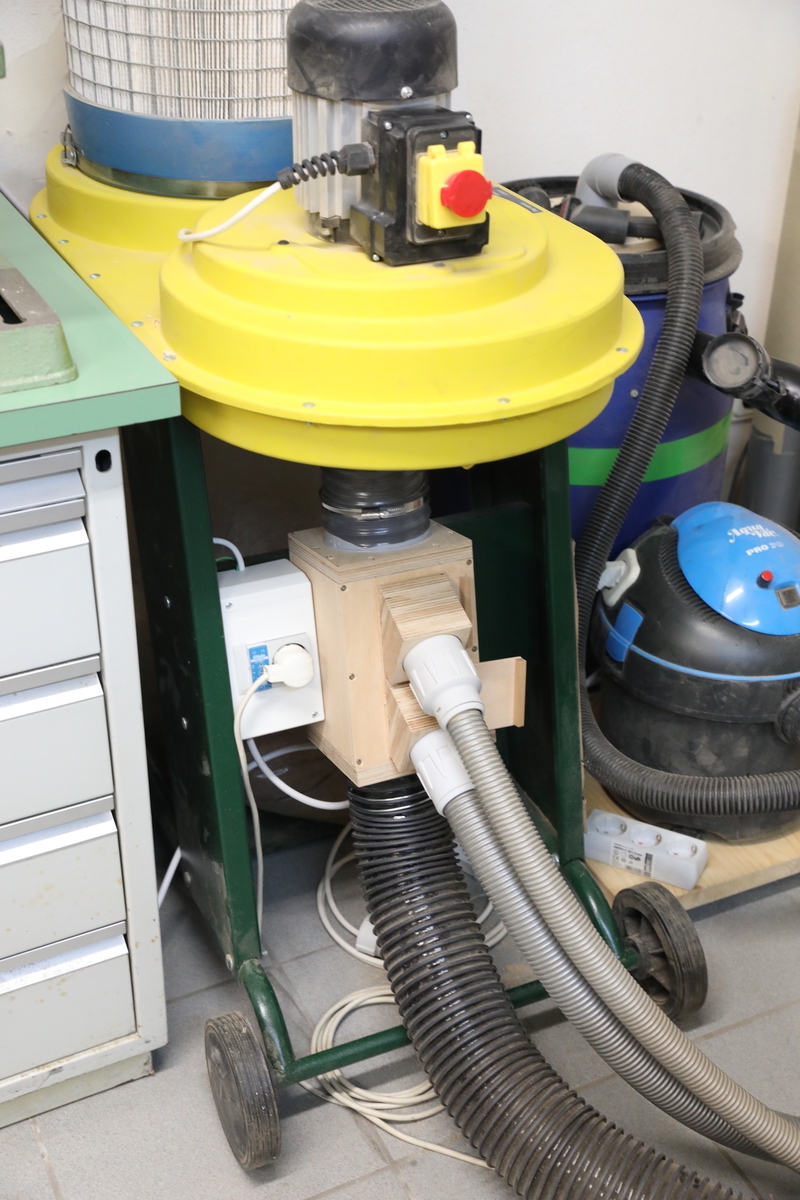

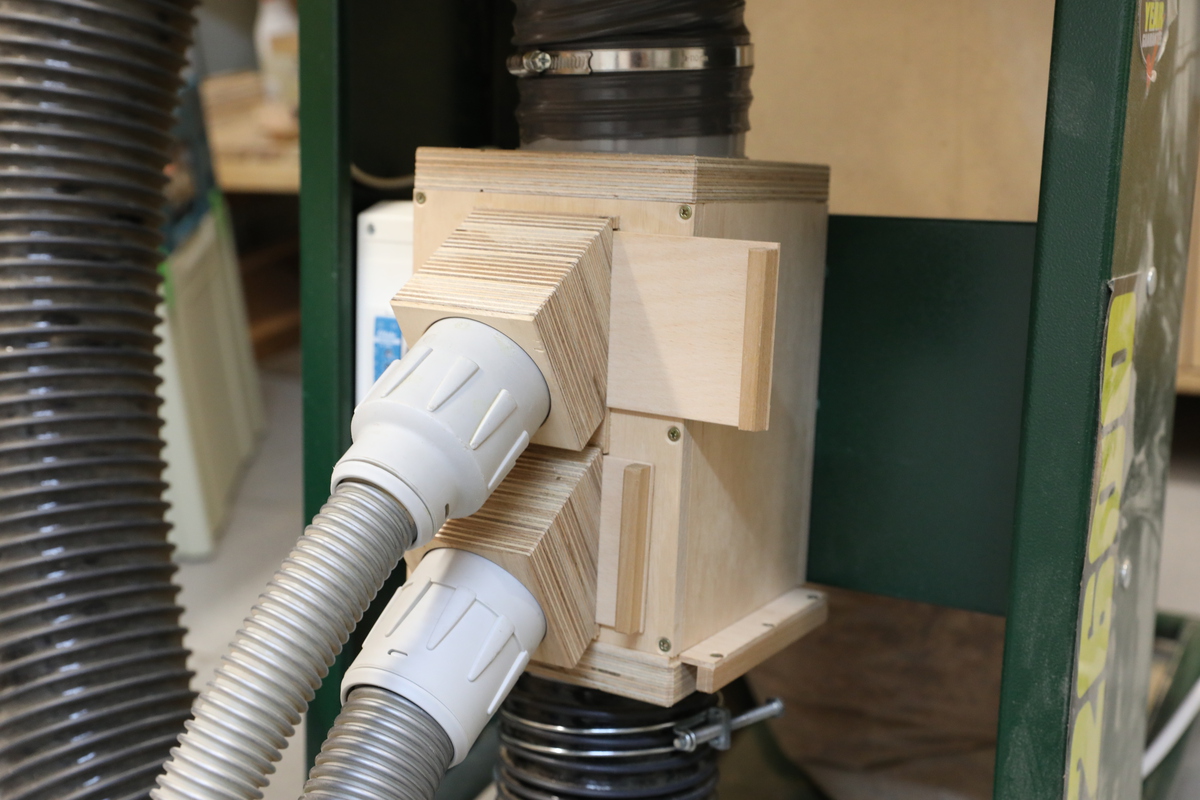

  • Eine Einschaltautomatik sowie Anschlüsse für zwei zusätzliche Saugschläuche mit Absperrschiebern erhöhen den Komfort deutlich.

    Ich kann jetzt entweder mit dem 100mm Schlauch (unten) absaugen, oder mit einem oder sogar beiden oberen Schläuchen.

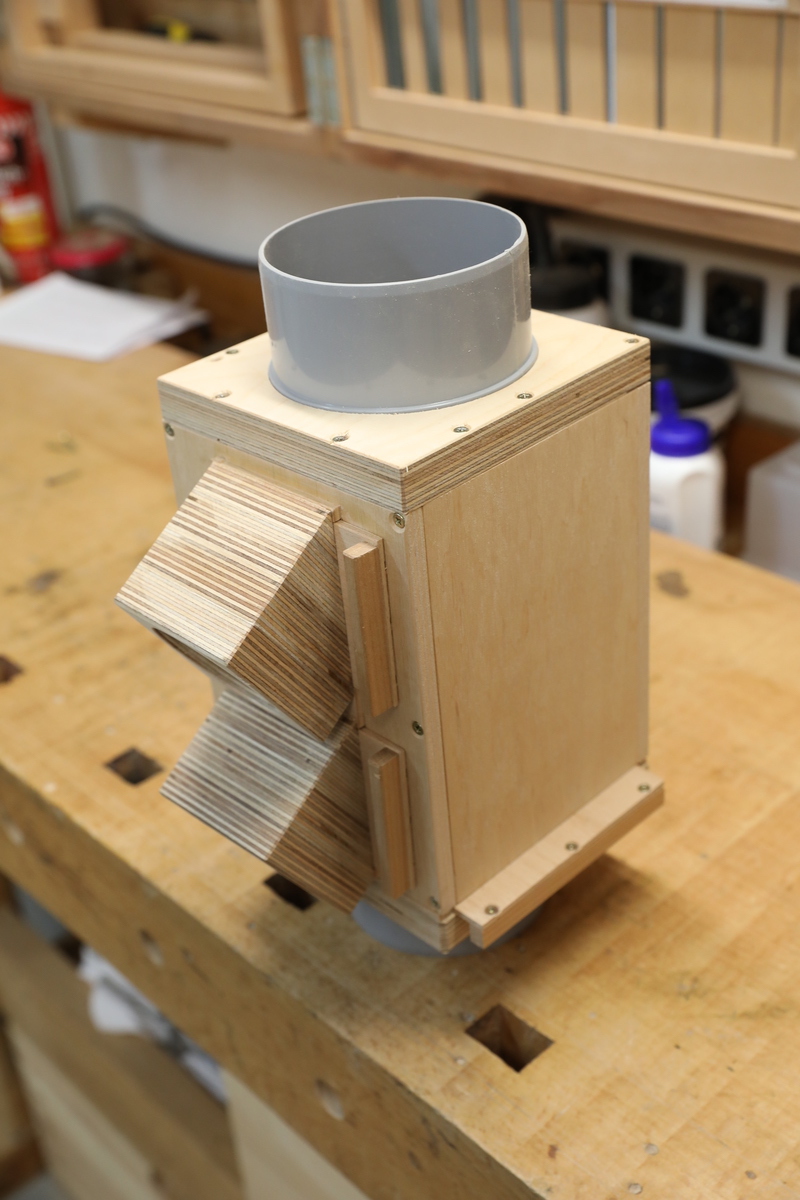

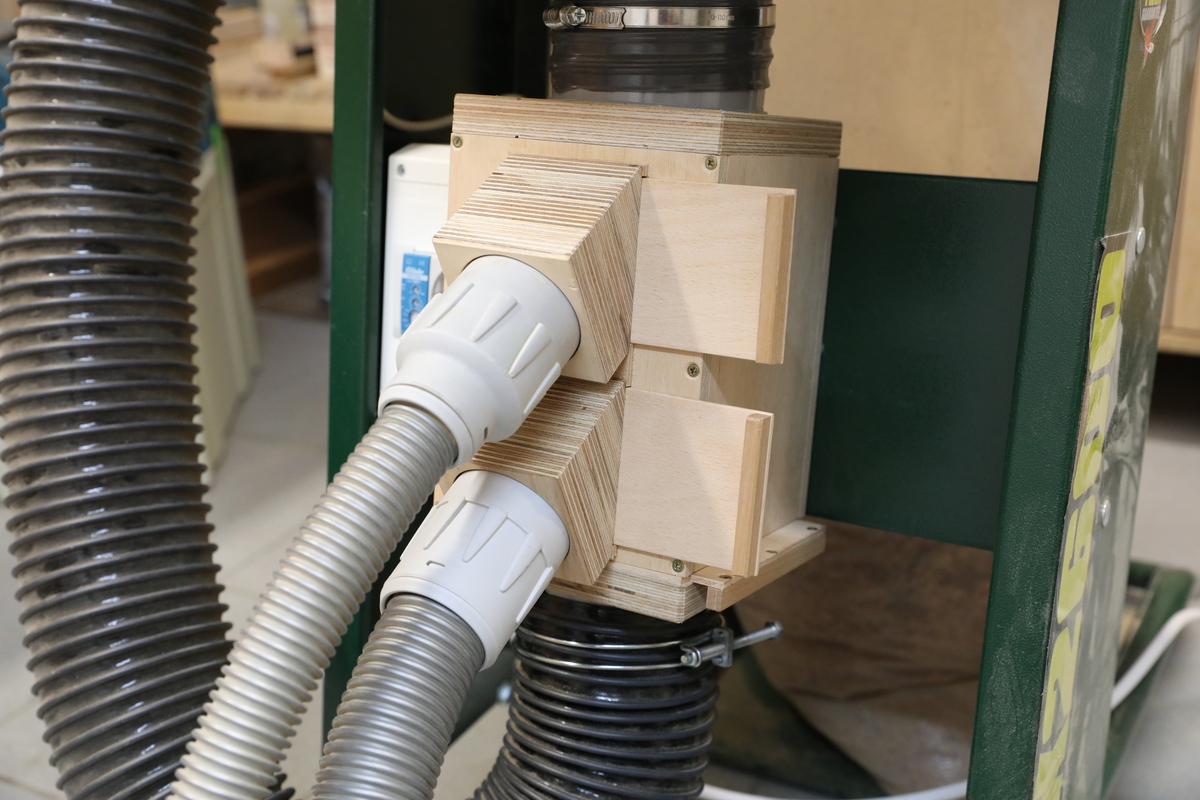

  • Der Absaugverteiler mit den Absperrschiebern.

    Oben der 100mm Anschluß, der zur Absaugung führt. Unten wird der 100mm Absaugschlauch angeschlossen.

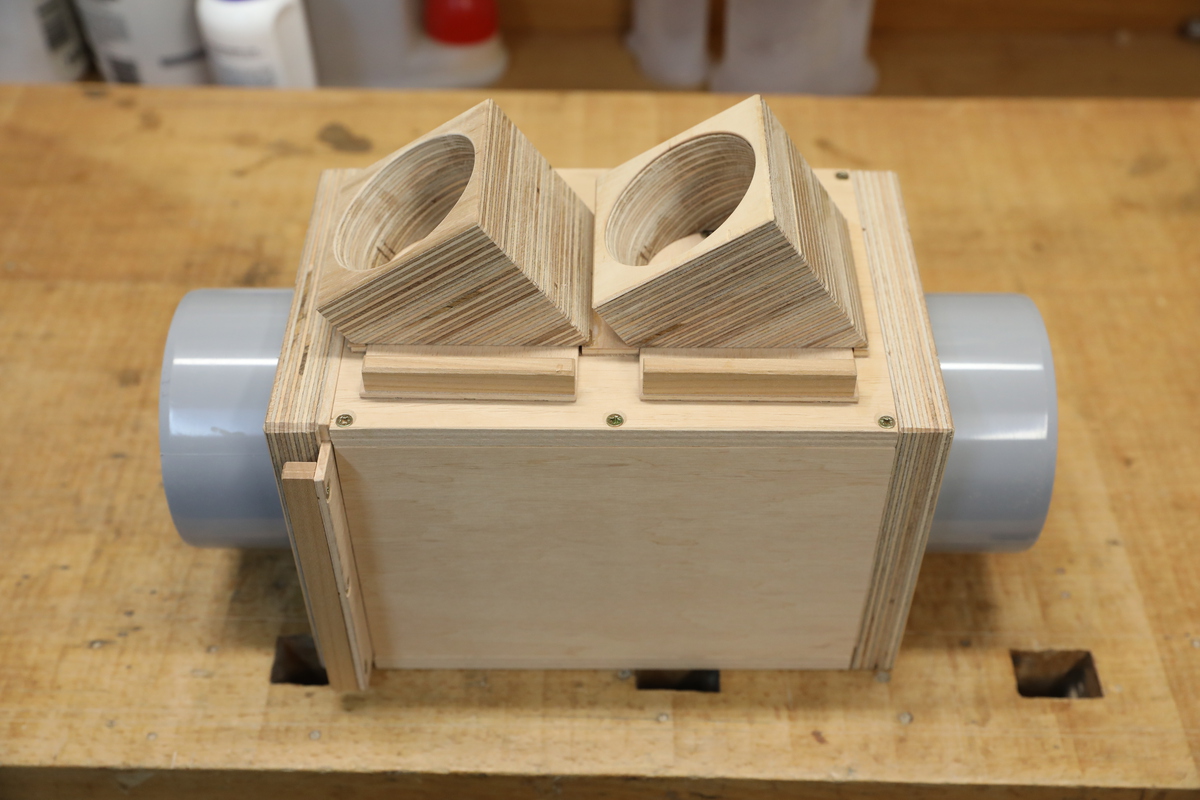

  • Die Anschlüsse für die 58mm Saugschläuche habe ich aus mehreren Lagen 18mm Multiplex hergestellt. Mit dem Fräszirkel wurde der Kreissauschnitt gemacht, anschließend wurden 5 Lagen übereinandergeleimt und das Gebilde in einem Winkel von 55 Grad durchtrennt. Das ergab 2 identische Anschlußstutzen.

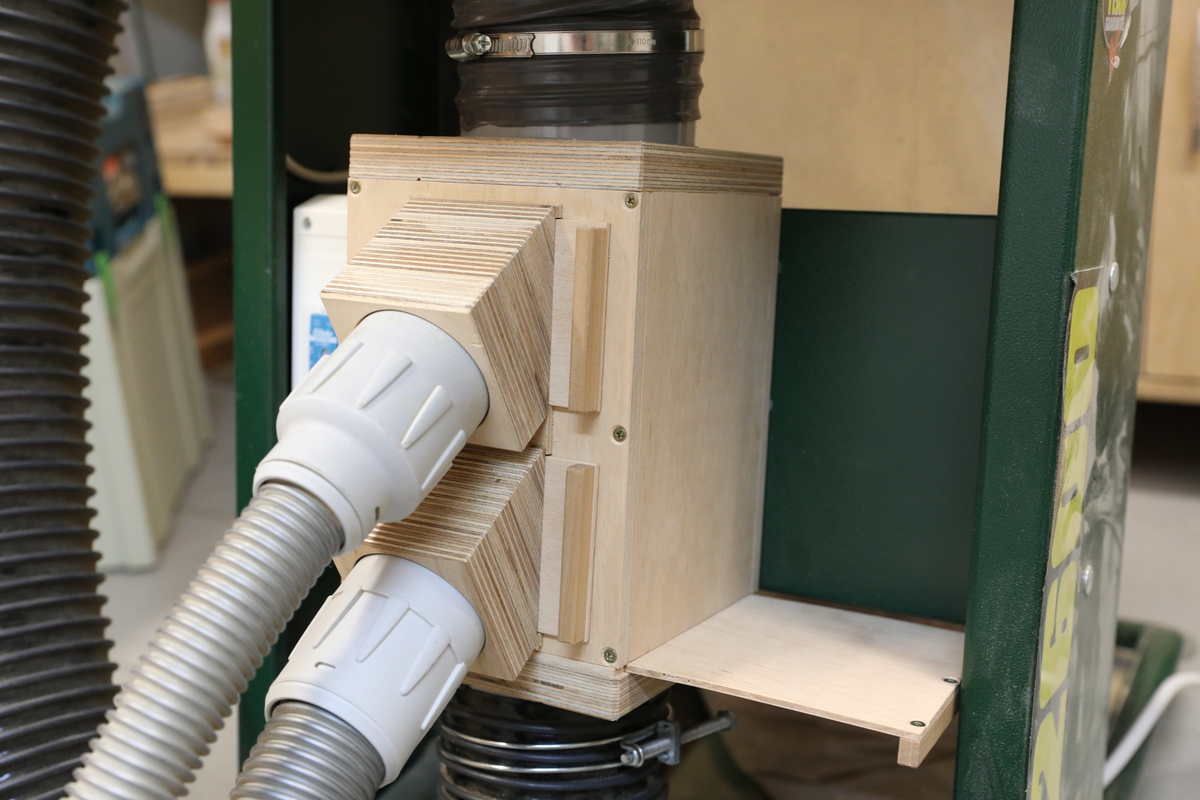

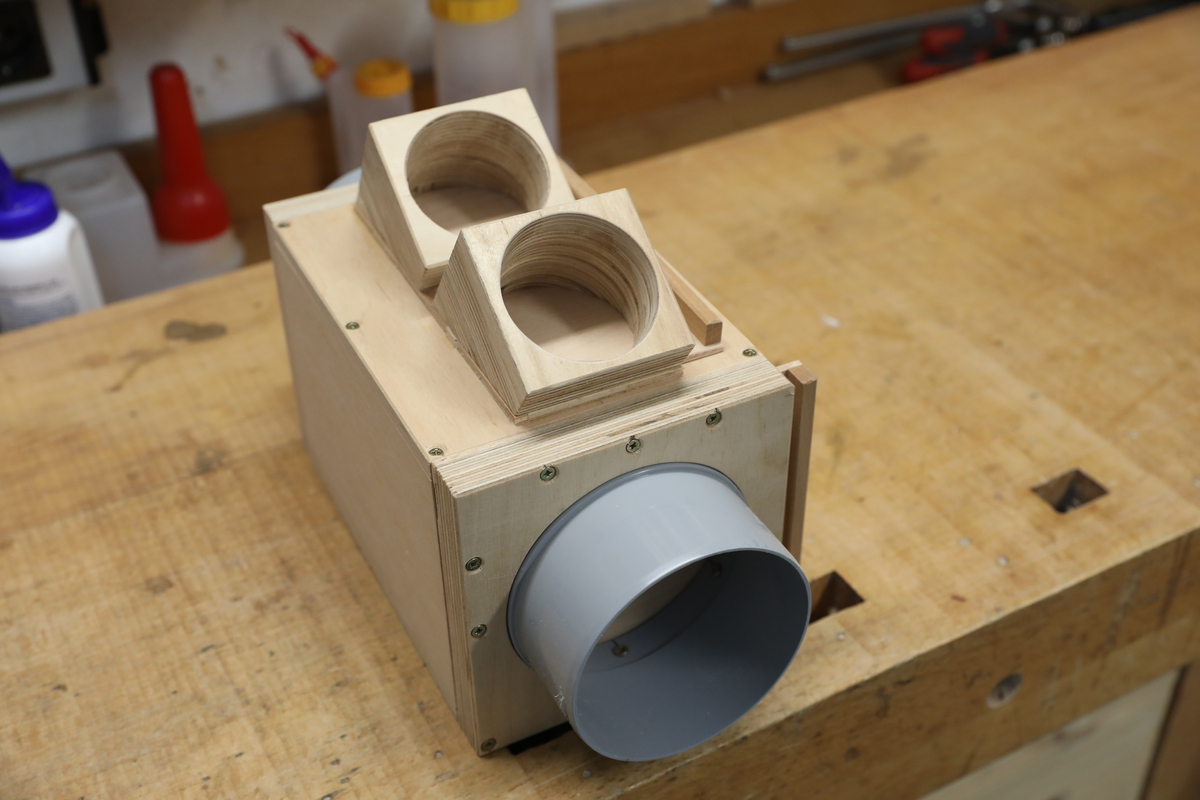

  • Alle Absperrschieber geschlossen...

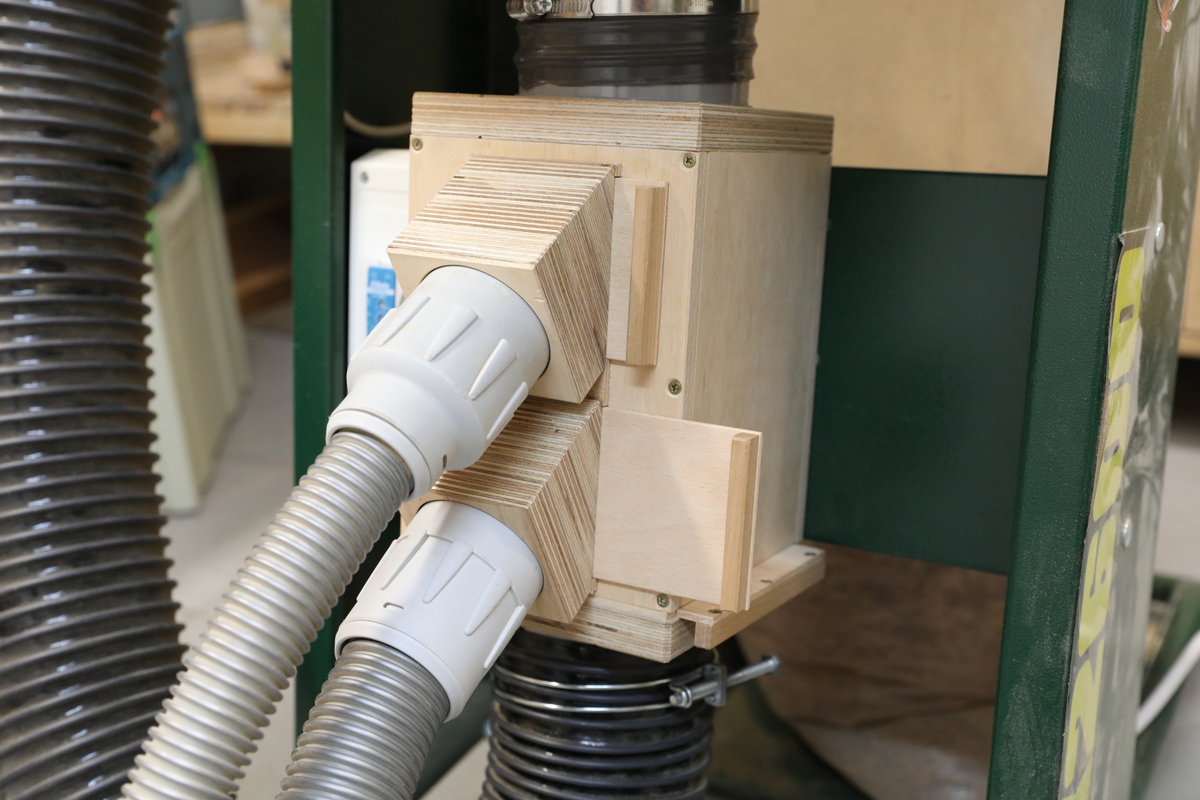

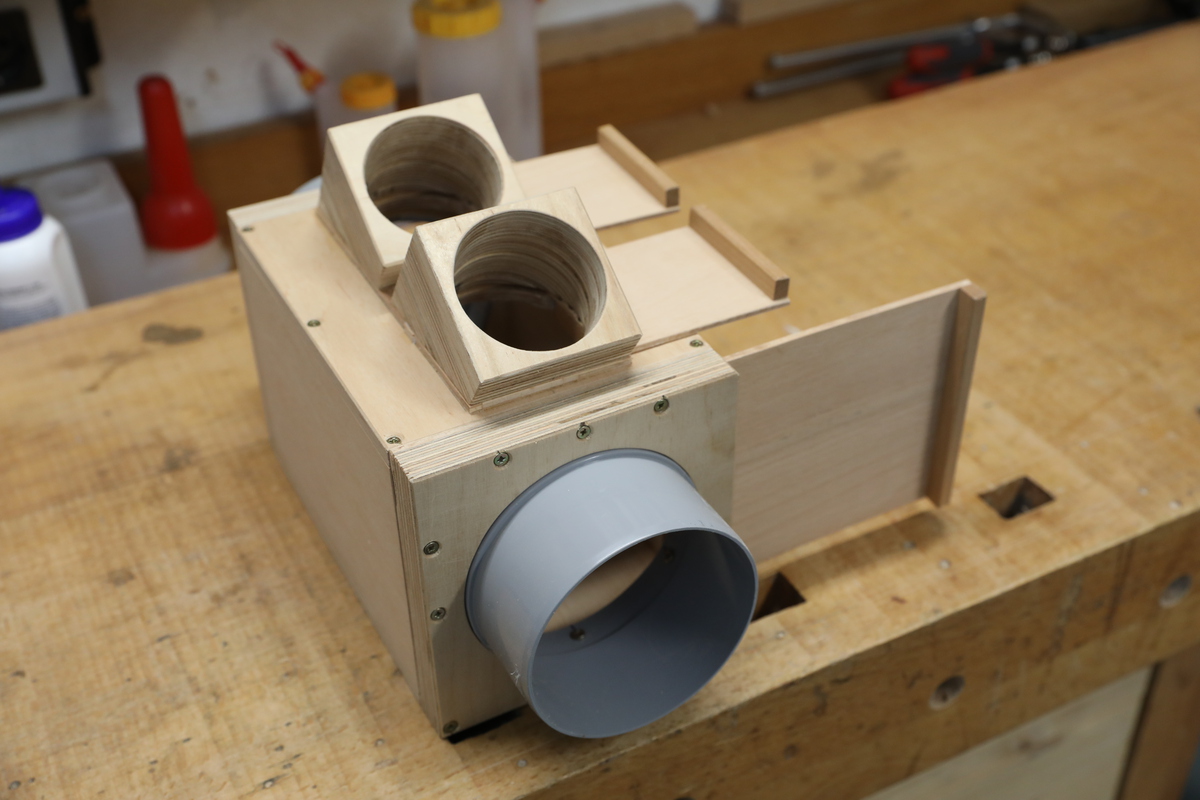

  • ...und alle geöffnet

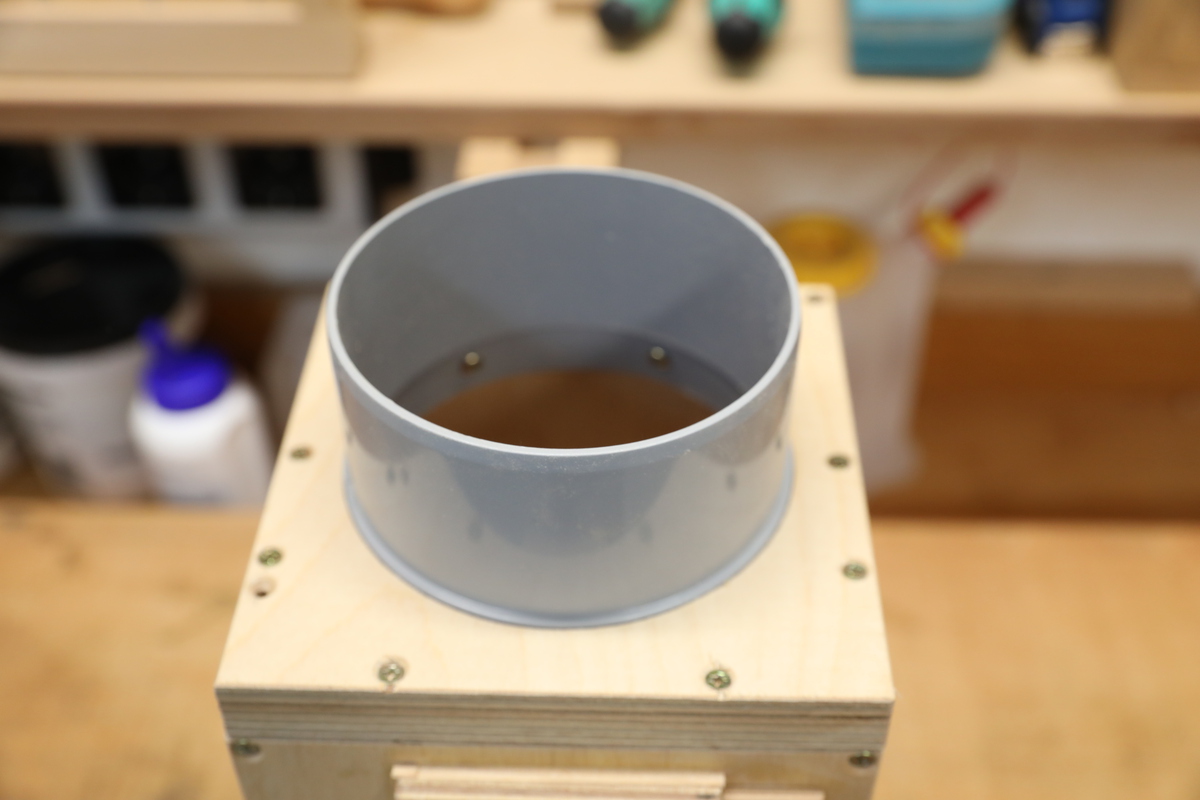

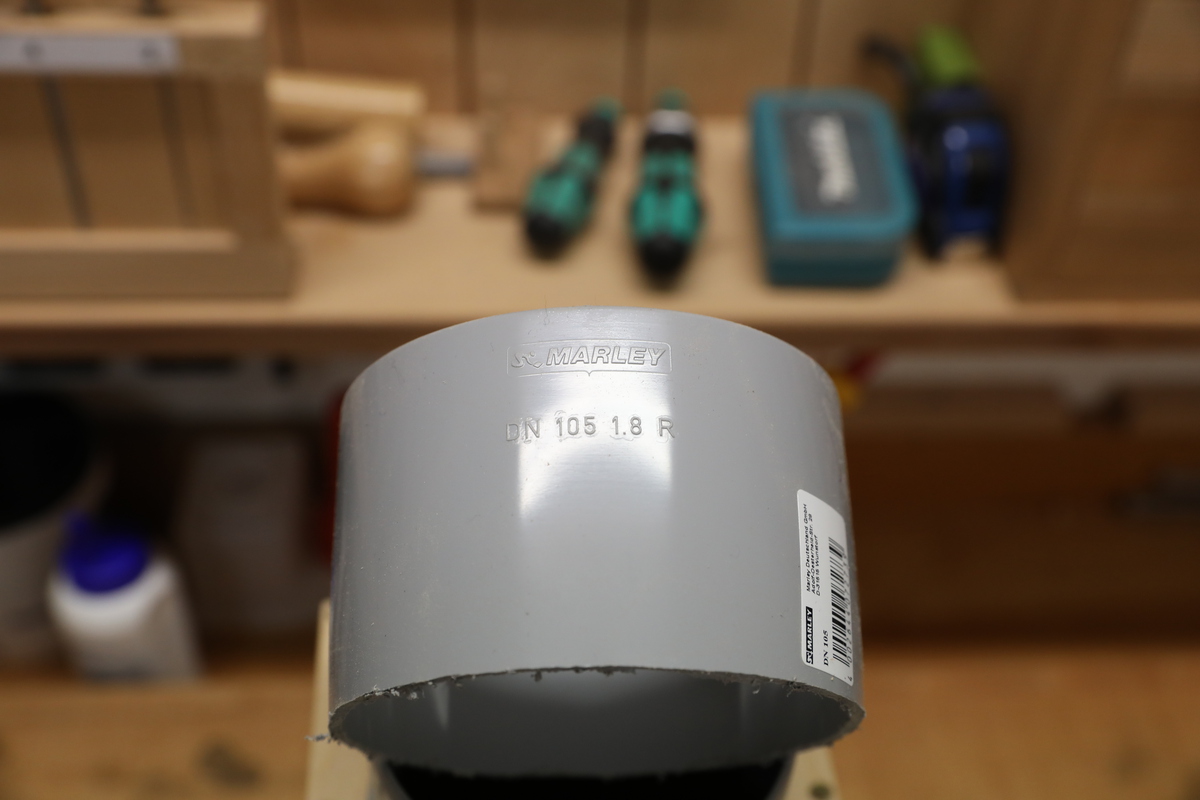

  • DN 105 Verbindungsmuffen aus der Baumarkt-Sanitärabteilung für etwa 3,50 Euro. Der 100mm Absaugschlauch passt genau drauf.
  • Die Muffen habe ich passend abgesägt.

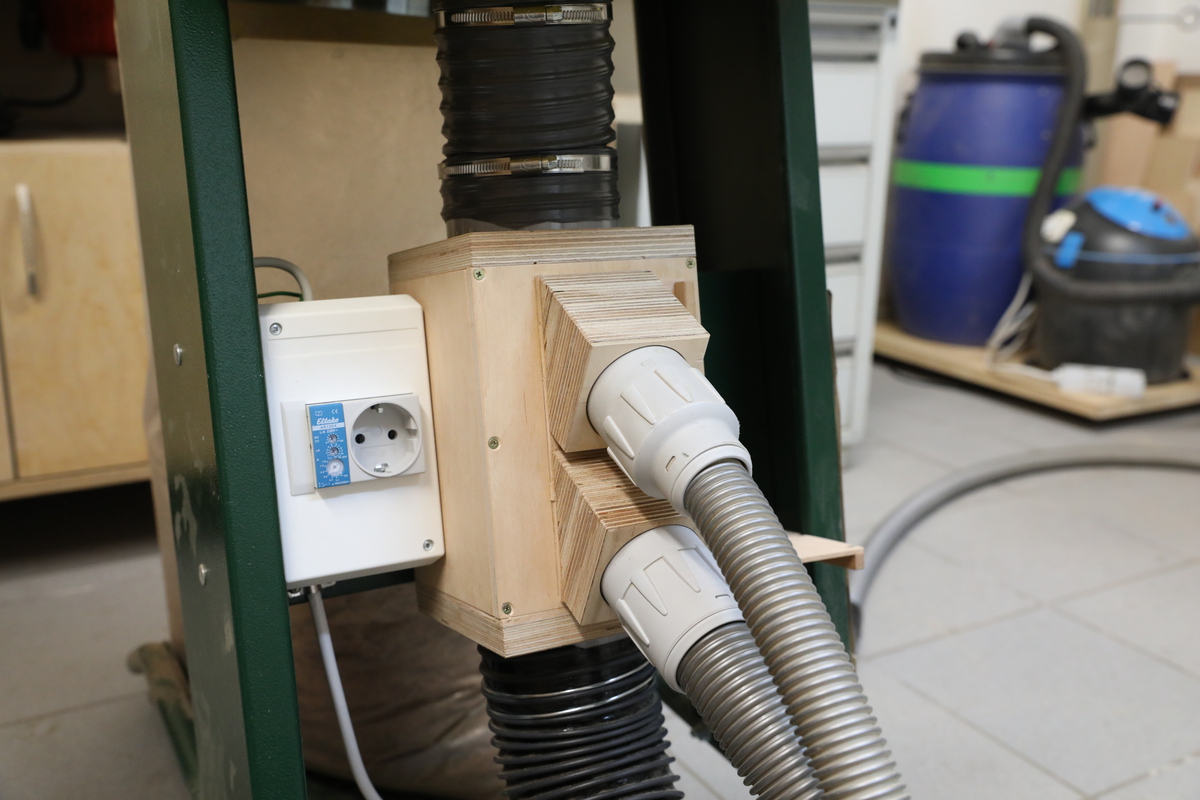

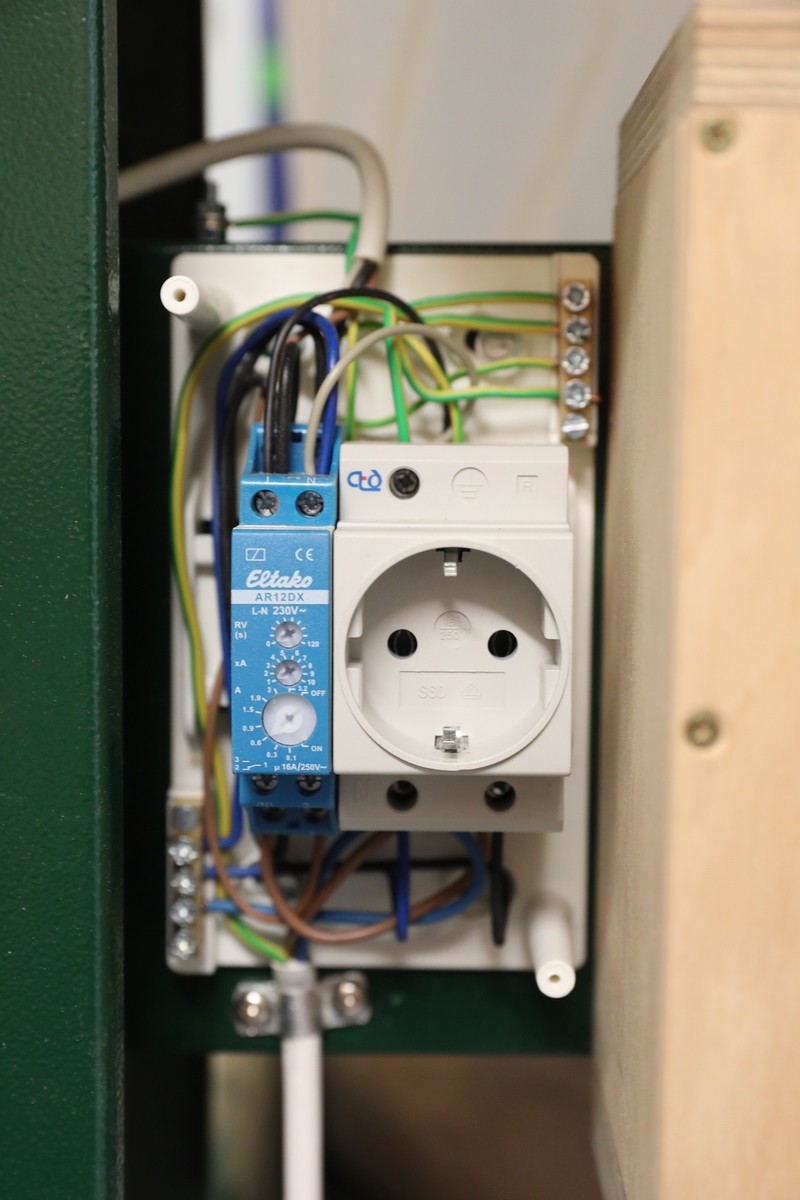

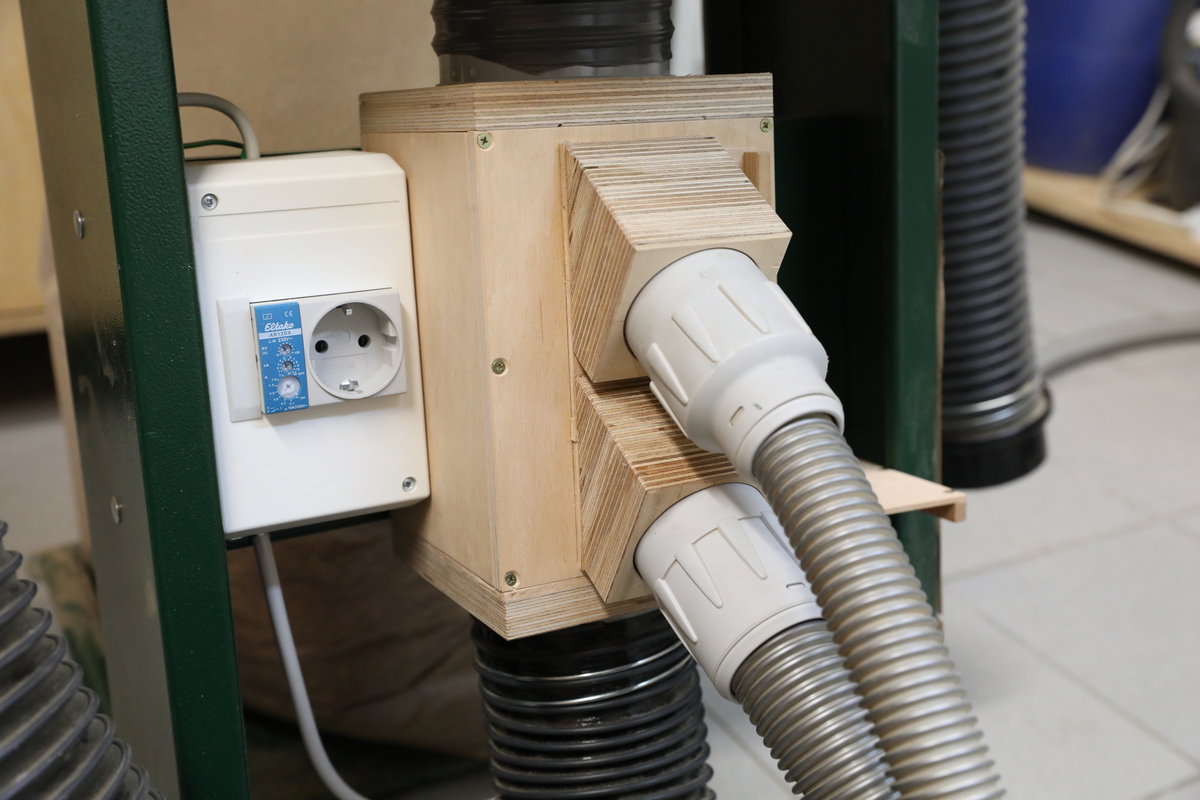

  • Die Einschaltautomatik übernimmt ein Eltako AR12DX Stromrelais. Zusammen mit der Master-Steckdose in einem Kleinverteilerkasten mit 4 Einheiten Breite.

    Die Original-Zuleitung der Absauganlage hat nur 0,75mm² Querschnitt. Da die Zuleitung jetzt auch den Master versorgen muss, wurde sie durch eine mit 1,5mm² Querschnitt ersetzt.

  • Zum Einsatz.

    Für Hobelmaschine, Frästisch, Bandsäge wird der 100mm Schlauch benötigt. Dazu wird der untere Absperrschieber geöffnet, die anderen geschlossen.

  • Für die Kreissäge brauche ich den 50mm Schlauch, unterer Schieber.

  • Für die Handoberfräse wird der 36mm Schlauch benötigt, oberer Schieber.

  • Bei Einsatz der Kreissäge im Sägetisch sauge ich oben und unten gleichzeitig ab

  • Das Fass des Zyklonabscheiders (im Hintergrund) hat damit ausgedient und wird entsorgt. Wieder etwas Platzgewinn in der Werkstatt.
Hinterlasse einen Kommentar
Kommentare
  • Ansgar75
    2020-04-30 06:25:29
    Hallo Mario, Schöne Website und tolle Projekte. Welche Absauganlage verwendest du? Bist du zufrieden damit? Schöne Grüße Ansgar
    antworten
    • Mario Zimmermann
      2020-04-30 06:39:25
      Hallo Ansgar, meine Absauganlage ist von Record Power, damit bin ich sehr zufrieden. Vertrieb in Deutschland durch Werkzeughandel Meyer https://www.holz-metall.info/ Viele Grüße, Mario
      antworten
  • Olaf
    2020-08-27 13:53:00
    Hallo Mario, super das es Menschen wie dich gibt die ihre Projekte so verständlich erklären. Ich besitze auch die Absaugung von Record Power den CGV386 und bin voll zufrieden. Kannst du mir vielleicht die Teile auflisten die du für die Einschaltautomatik benutzt hast? Danke und Gruß Olaf
    antworten
    • Mario Zimmermann
      2020-08-27 16:45:43
      Hallo Olaf, für die Einschaltautomatik brauchst du das Eltako Stromrelais (Link siehe oben im Beitrag), eine Steckdose und das Gehäuse zum Einbau. Damit das funktioniert, muss allerdings der Sicherheitsschalter der Absaugung einphasig umgebaut werden. Viele Grüße, Mario
      antworten
  • Bernhard
    2021-04-29 16:46:30
    Hallo Mario, Ich finde den Holzkasten eine tolle Erfindung von dir, könntest du mir die Maße zusenden. Ich habe von meiner Frau eine Scheppach Absauganlage geschenk bekommen, ( die ist auch super saugt alles bisher super weg)damit der Keller nicht mehr so staubig wird wenn ich in der Werkstatt mal etwas größeres säge und die Tür offen lassen muss. Ich habe mir aus einer alten hydraulischen Grubenhebebühne einen Arbeitstisch mit Rollen gebaut, den ich von ca. 20cm höhe minimum stufenlos bis auf 1m mit dem Kompresser anheben kann. Tragkraft 2,5 to.
    antworten
    • Mario Zimmermann
      2021-04-29 16:49:43
      Hallo Bernhard, ich habe leider keine Konstruktionszeichnung von dem Kasten gemacht, einfach an meine Begebenheiten angepasst und zusammengeschraubt. Wenn du so nicht klar kommst, schreib mich bitte nochmal per Mail an, dann mache ich dir Detailfotos und nehme die Maße. Viele Grüße, Mario
      antworten
  • Markus
    2021-07-15 07:44:39
    Hallo Mario, mich würde interessieren, wie es bei den reduzierten Durchmessern mit Saugkraftverlust ist? Ich habe mehrfach gelesen, dass dieser bei einer solch großen Reduzierung (auf ca. 25%) nicht mehr viel Unterdruck herrscht. Liebe Grüße, Markus
    antworten
    • Mario Zimmermann
      2021-07-15 08:16:14
      Hallo Markus, das kann in der Tat ein Problem sein und hängt wohl auch von der Leistung der Absauganlage ab. Ich empfehle daher, das vorher durch einen Testaufbau auszuprobieren. Bei mir funktioniert auch die Absaugung der Handoberfräse mit dem 36er Schlauch sehr gut. Viele Grüße, Mario
      antworten
  • renus
    2022-01-07 21:47:26
    Hallo Mario, deine Seite macht Lust auf basteln, sorry: selberbauen :-). Aber warum betreibst du soviel Aufwand mit dem automatischen Absaugstart? Mit einem Industriesauger geht das ohne Extrarelais usw., alles ist fertig, und deine Zyklontrommel kannst Du bei einem Nilfisk auf die Oberseite stellen, weil die eben ist; das Ganze braucht auch nicht mehr Platz.
    antworten
    • Mario Zimmermann
      2022-01-07 21:52:01
      Hallo Renus, ich habe auch noch einen Festool-Werkstattsauger, die Absauganlage brauche ich hauptsächlich für die Hobelmaschine. Da fallen Spanmengen an, die ein Werkstattsauger nicht mehr bewältigen kann. Gruß, Mario
      antworten
  • Heck, Willi
    2024-01-22 12:26:33
    Ich habe bei Ihnen tolle Anregungen gefunden, der Winter dauert ja noch länger! Vielen Dank! Gruß Willi
    antworten
  • IngosTipps
    2024-04-25 17:11:44
    Super Teil, sage mal, diese tollen grauen Anschlüsse an den beiden grauen Schläuchen die ins Multiplex eintauchen, wo hast du die her? Danke dir
    antworten
    • Mario Zimmermann
      2024-04-25 17:17:45
      Hallo, das sind die Standardanschlüsse an den Saugschläuchen.
      antworten
      • IngosTipps
        2024-04-25 18:05:47
        habe schon alles abgesucht aber leider nicht gefunden. auch die suche standartanschluß bringt leider nicht annähernd so tolle teile wie du sie verwendet hast, aber dennoch danke
        antworten
        • Mario Zimmermann
          2024-04-25 18:07:38
          Hier ein Beispiel, eigentlich hat jeder Werkstattsauger diesen Anschluss: https://www.festool.de/produkte/schleifen/handschleifkloetze-und-handschleifmittel/495019---d21,5-x-5m-hsk?srsltid=AfmBOorbohv-2paGfiM0cc6EJ3qEwQTsrwrUb9vNtU4_Vjta2bOit3PP_-w
          antworten
