Handkurbel-Schleifmaschine
-
-
Zu meiner Vorliebe für Handwerkzeuge gehört natürlich auch eine Handkurbel-Schleifmaschine.
Ich hatte das Glück, ein echtes Qualitätsprodukt zu ergattern: Eine Genko, unbenutzt in der Originalverpackung. Aus Bundeswehr-Lagerbeständen.

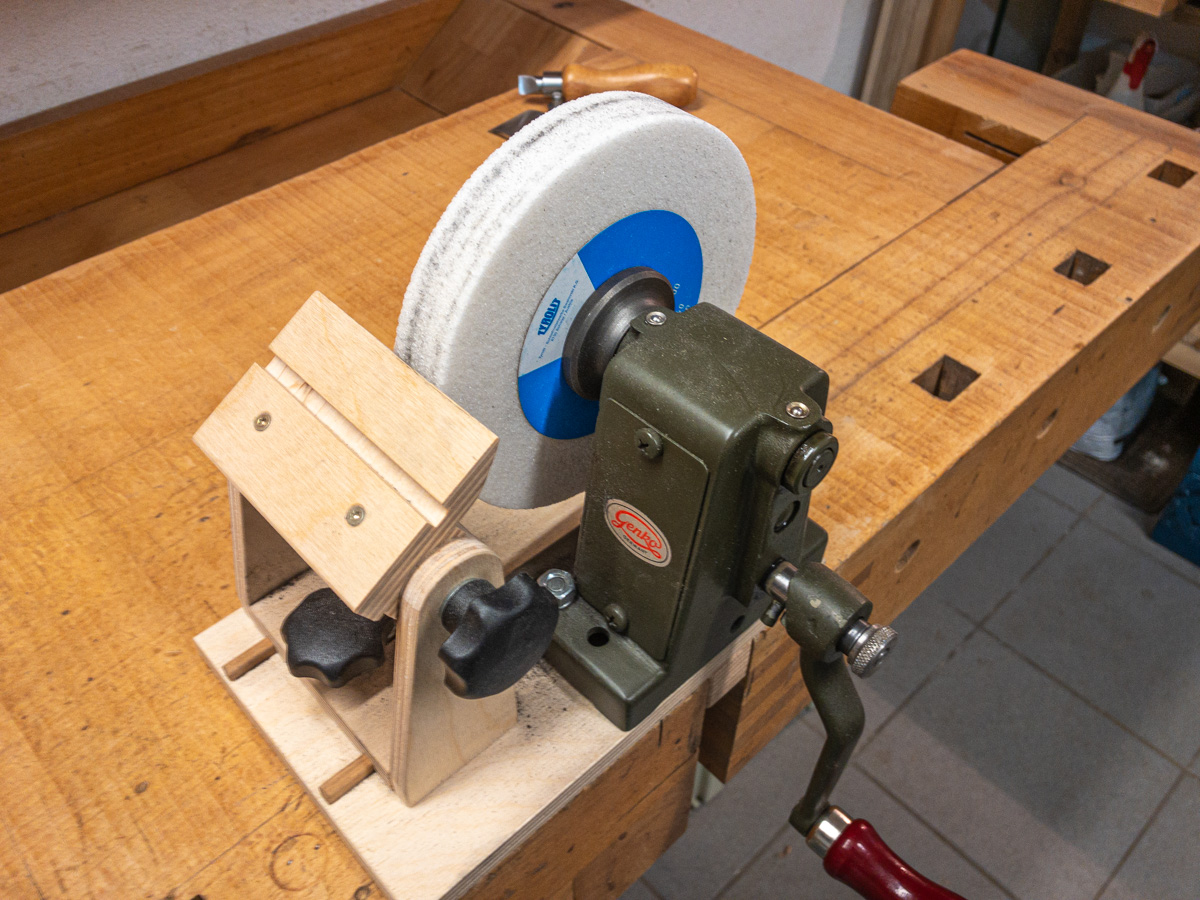

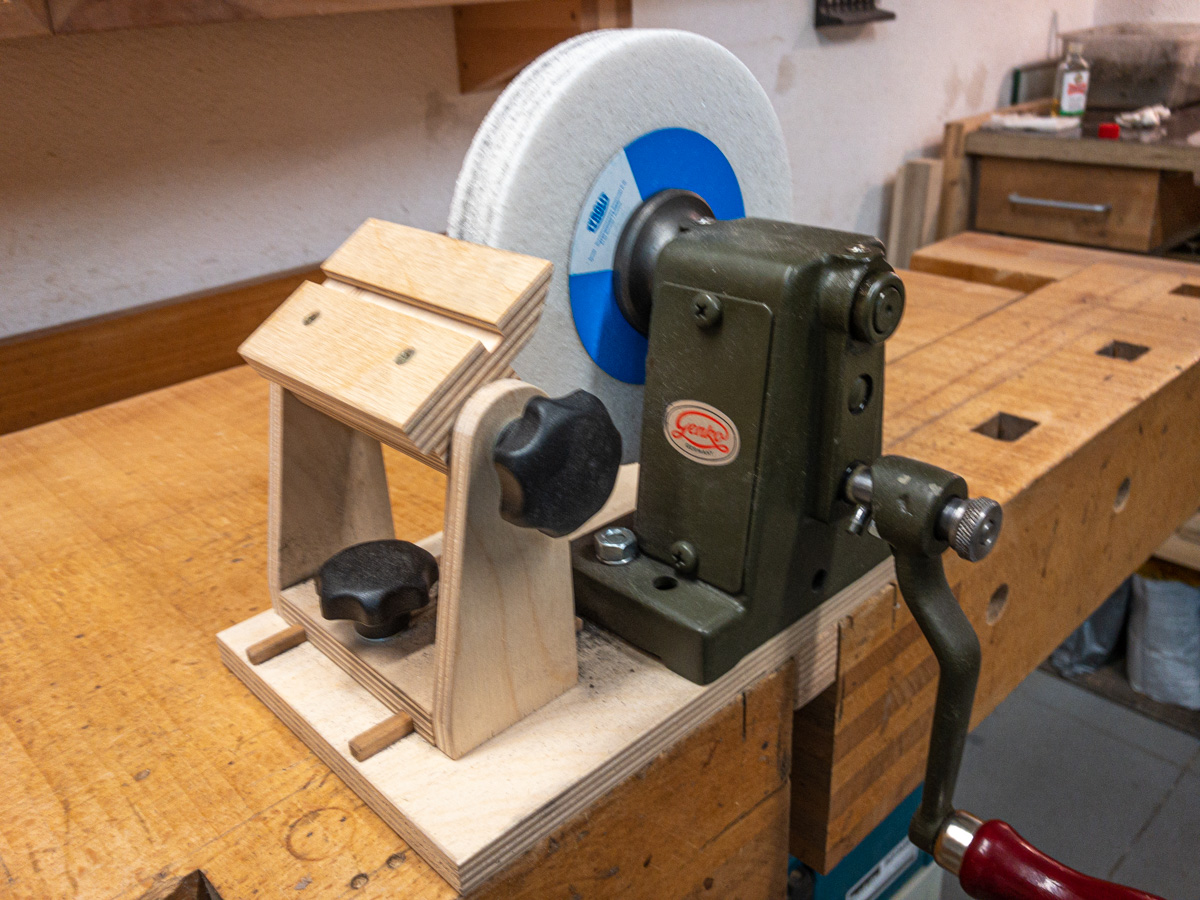

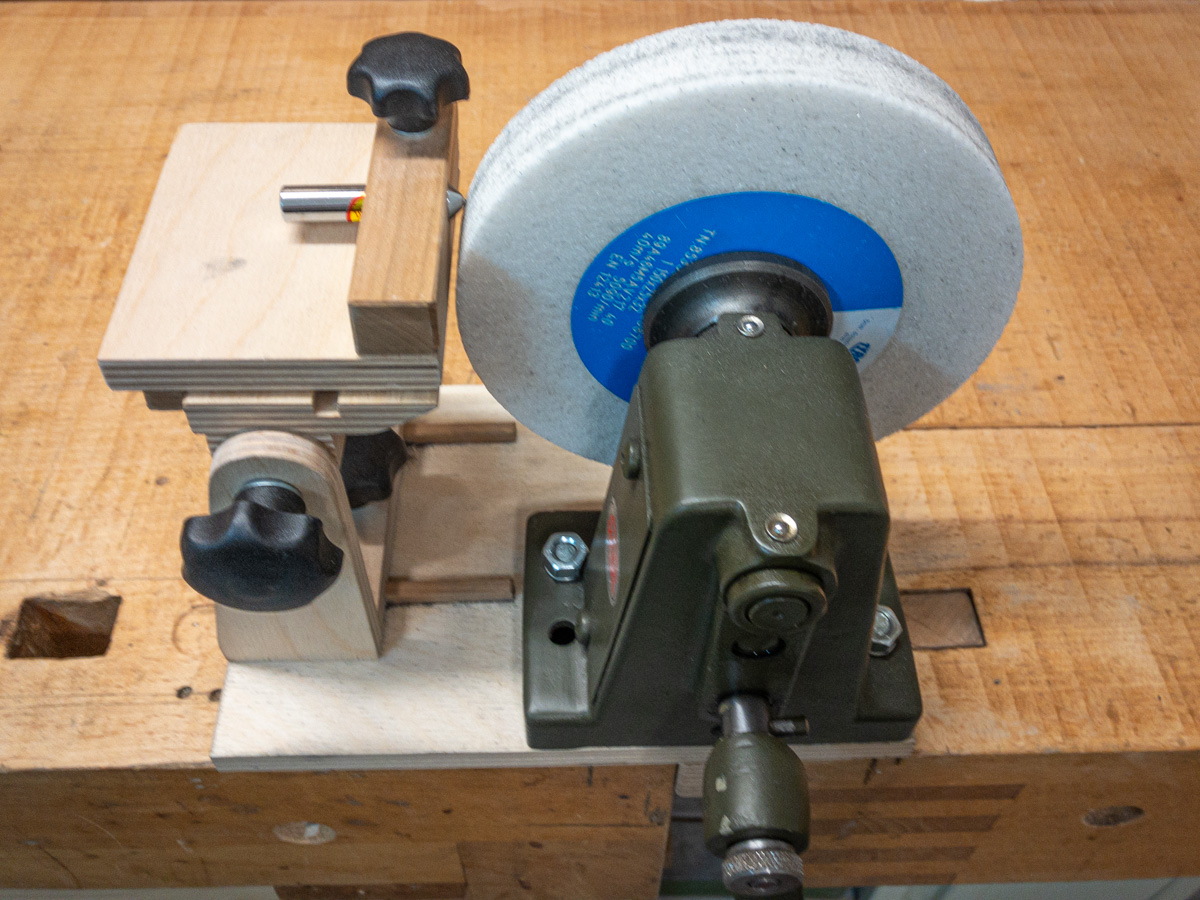

Ich habe die Schleifscheibe gegen eine moderne Korund-Schleifscheibe getauscht und die Maschine mit einer Bodenplatte ausgestattet, die man in die Hobelbank spannen kann. Eine justierbare Werkzeugauflage mit verschiedenen Auflageplatten macht die Arbeit damit zum Vergnügen.
-
-
Wie alt die Maschine genau ist, habe ich noch nicht herausgefunden. Genko wurde 1897 gegründet und in den 70er Jahren von Metabo aufgekauft.

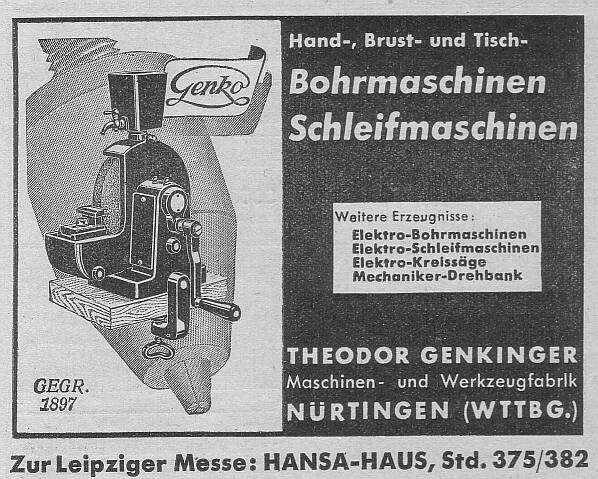

Der abgebildete Katalog ist von 1940.
-

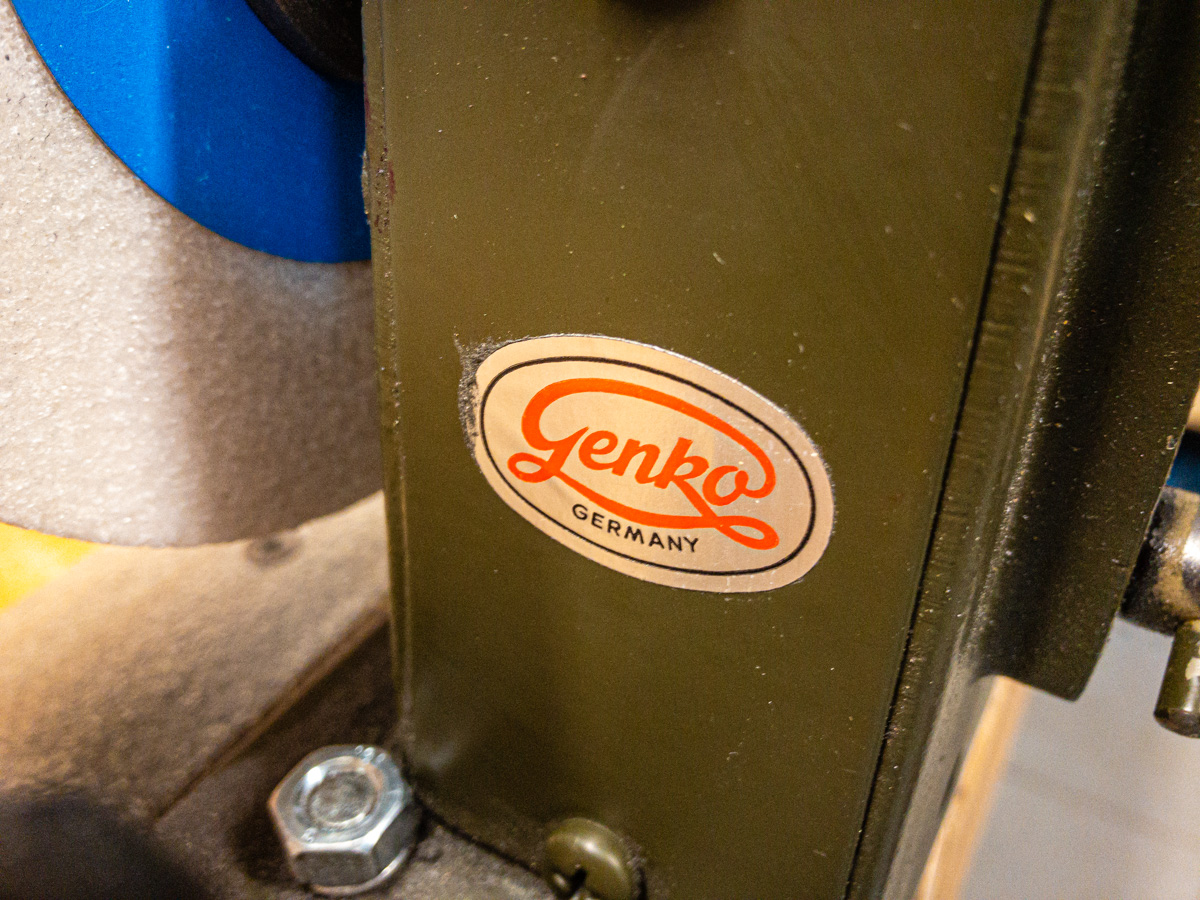

- Jedenfalls trägt sie noch das Original-Logo :-)
-
-
Für die Werkzeugauflage habe ich mich durch das Buch Making and Mastering Wood Planes von David Finck inspirieren lassen, auf das ich bereits hier hingewiesen habe.

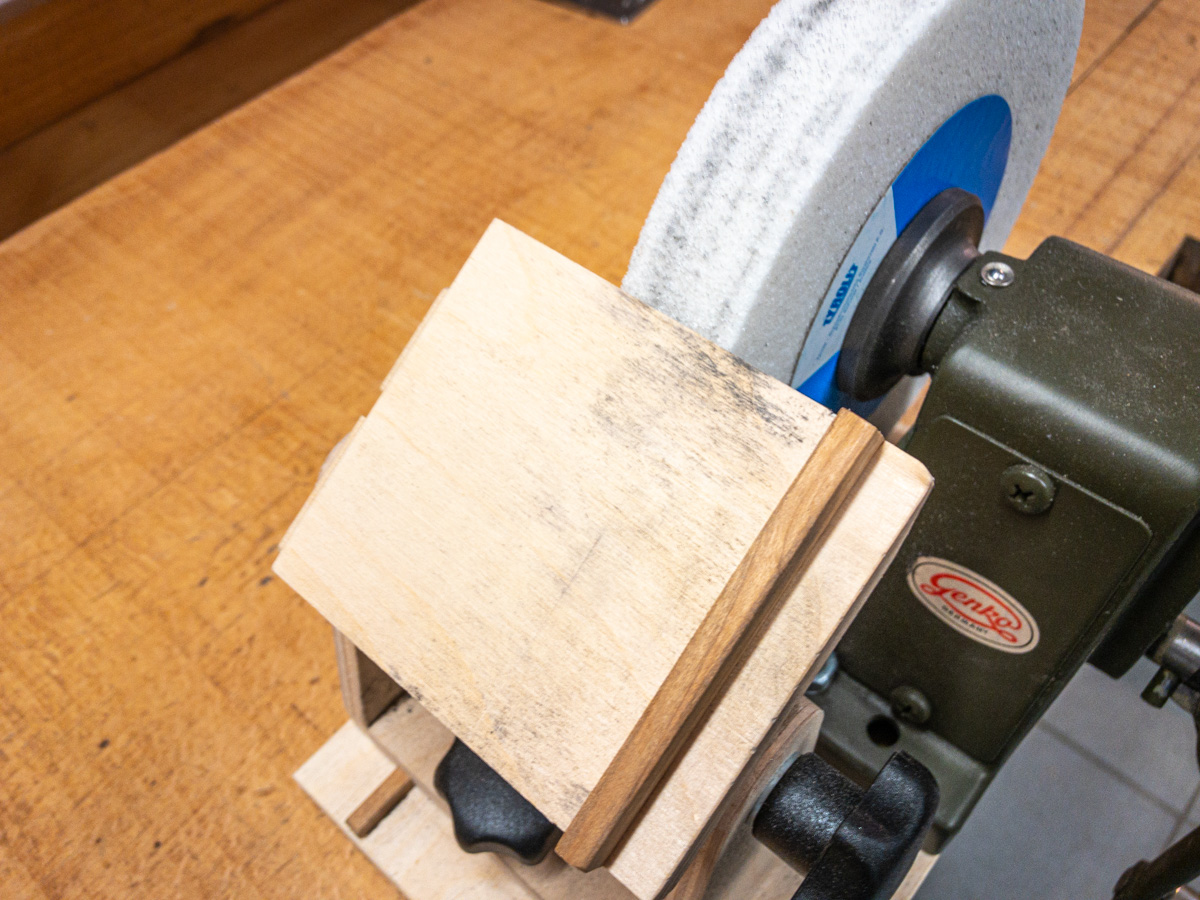

Die Werkzeugauflage kann stufenlos geneigt und der Abstand zur Schleifscheibe verändert werden.

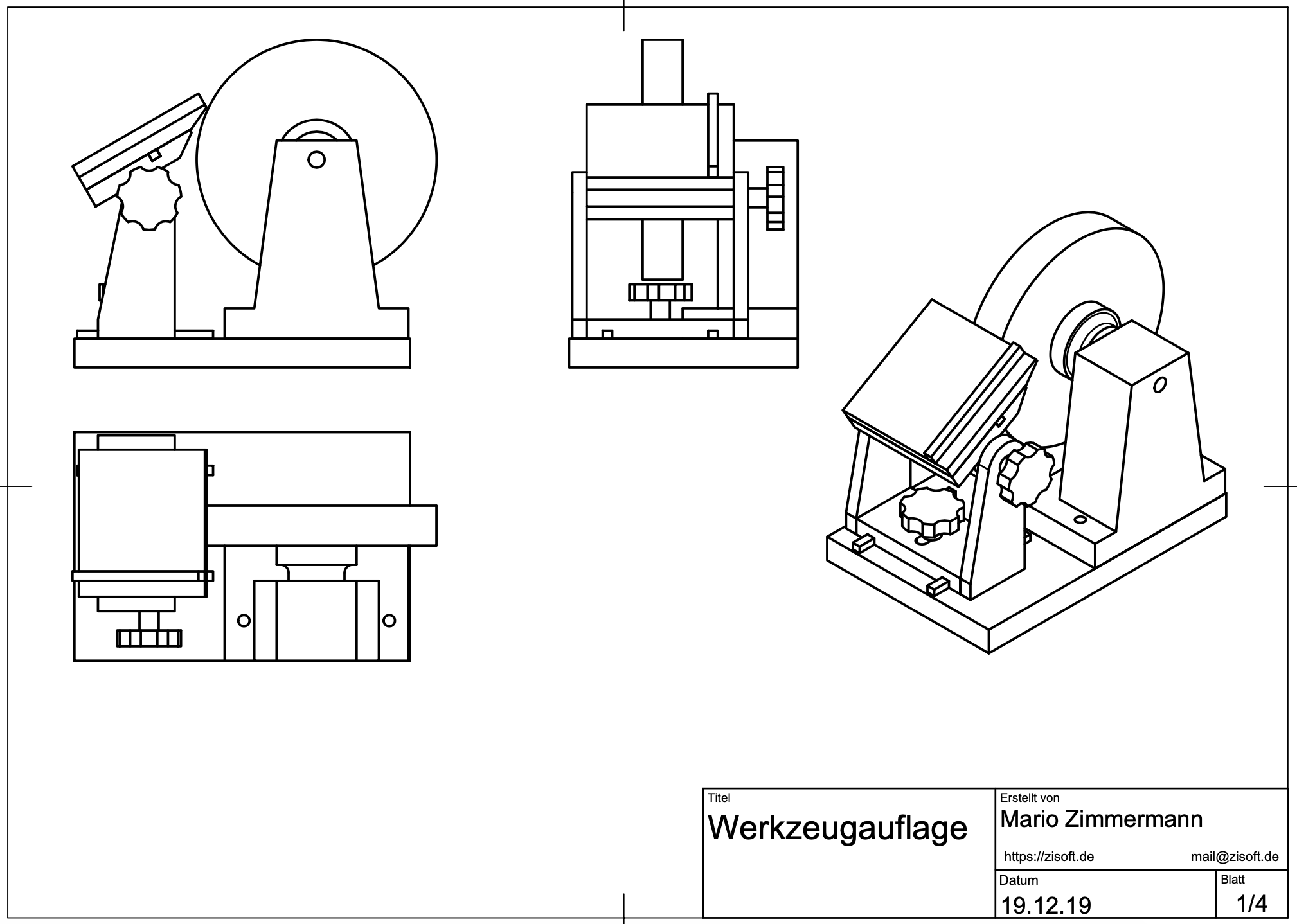

Konstruiert habe ich zuvor alles mit Fusion360. Wer Interesse an den Plänen (pdf) hat, schreibe mir einfach eine Mail.
-

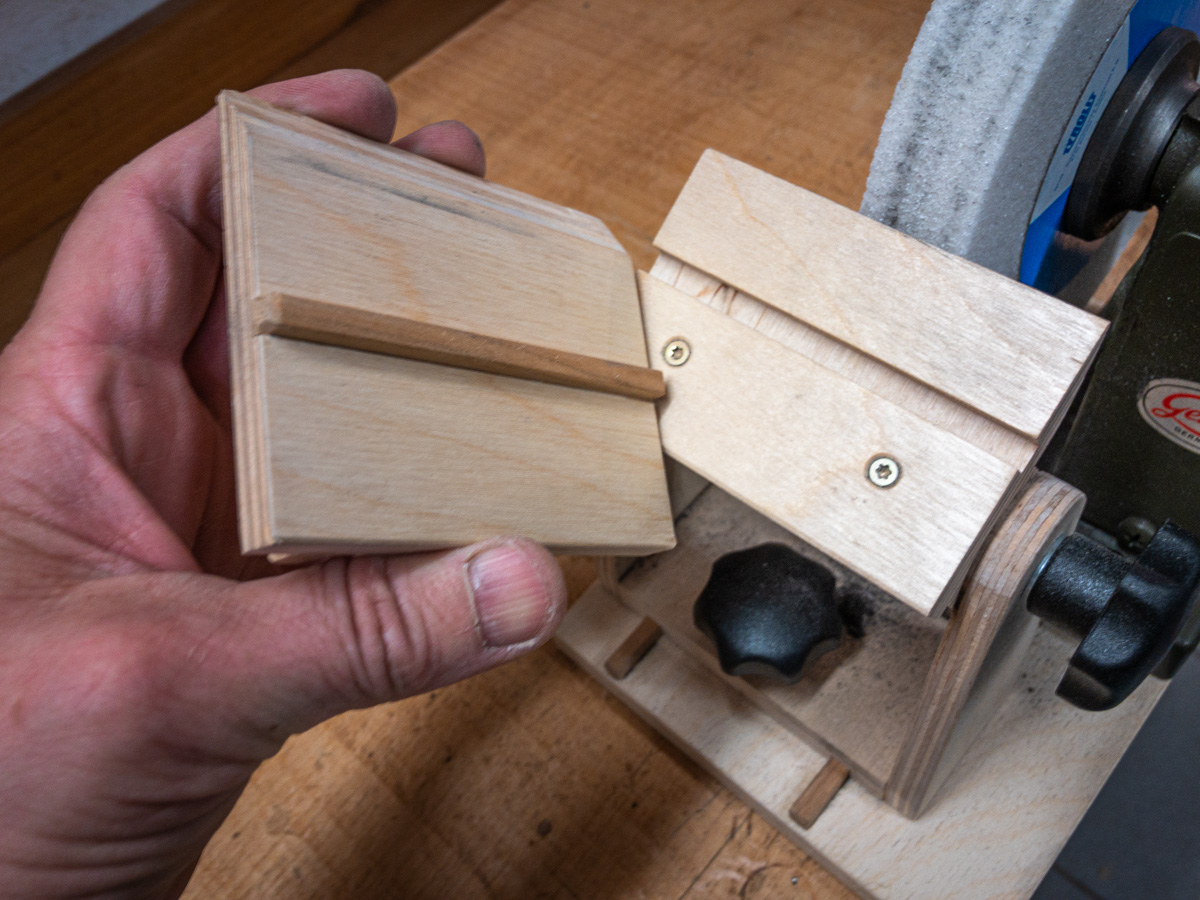

- Um die unterschiedlichen Winkel der Hobeleisen genau und einfach einhalten zu können, habe ich verschiedene Auflageplatten konstruiert, die in einer Nut der Werkzeugauflage hin- und herlaufen.
-
- Die Auflageplatten haben dafür auf der Unterseite die passende Feder.
-
-

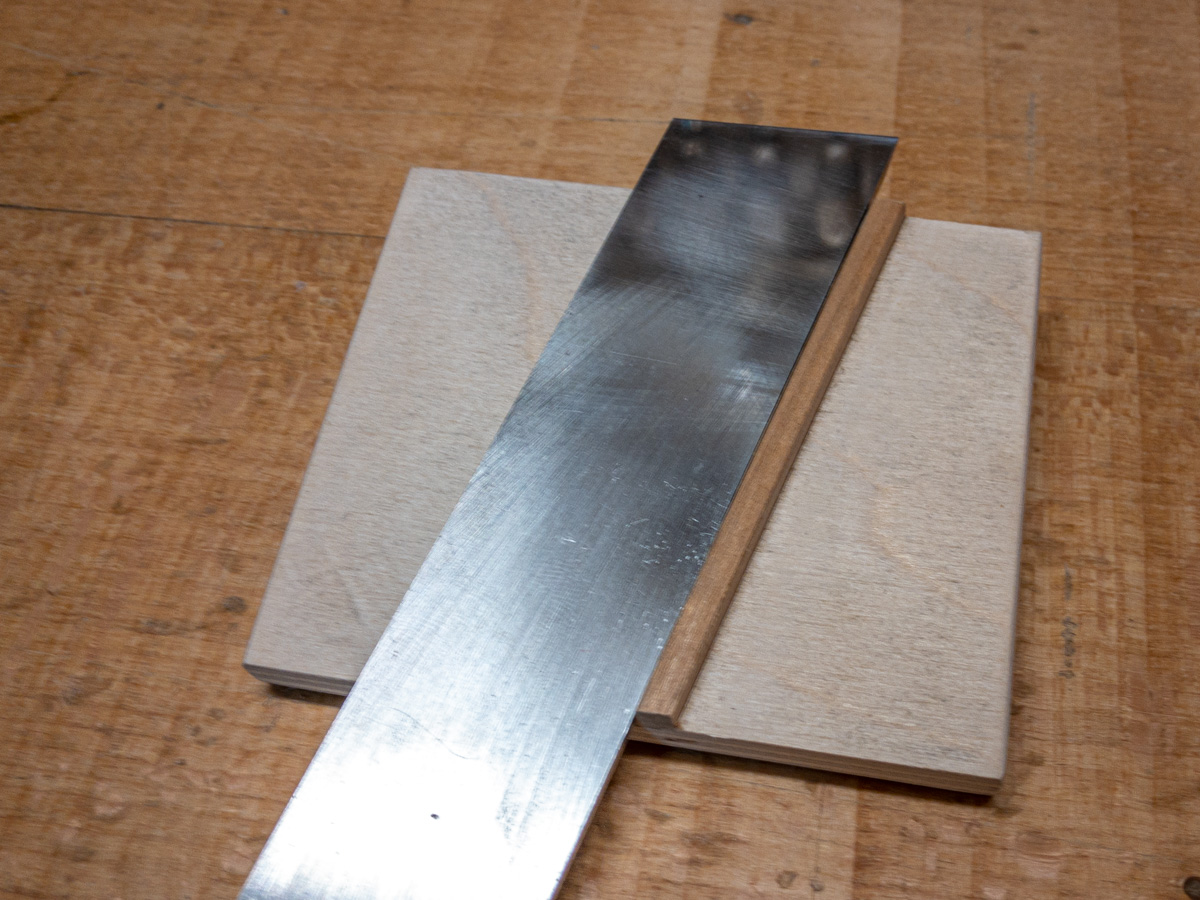

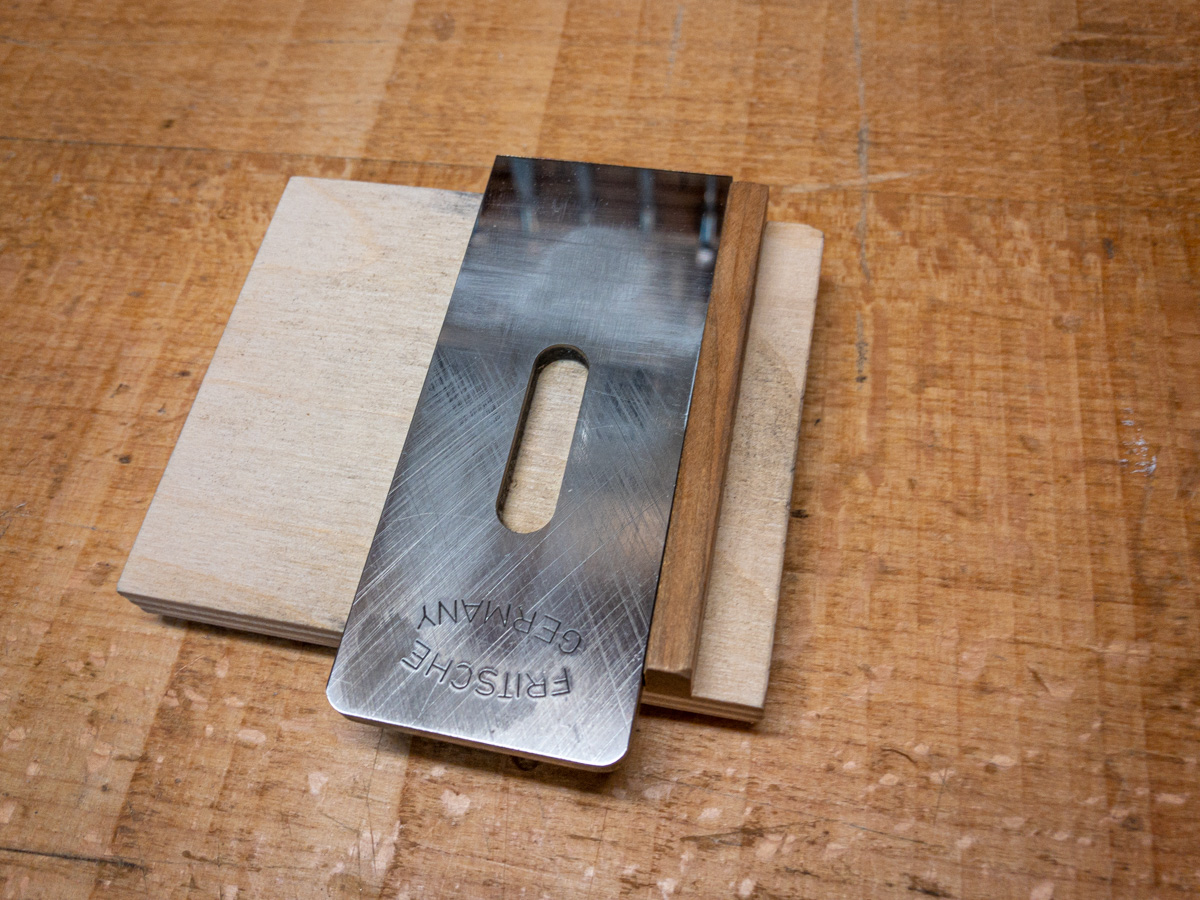

Die Auflageplatte für normale Hobeleisen, Stechbeitel usw.
Sie hat einen 90 Grad Anschlag, an den das Werkzeug angelegt wird.
-

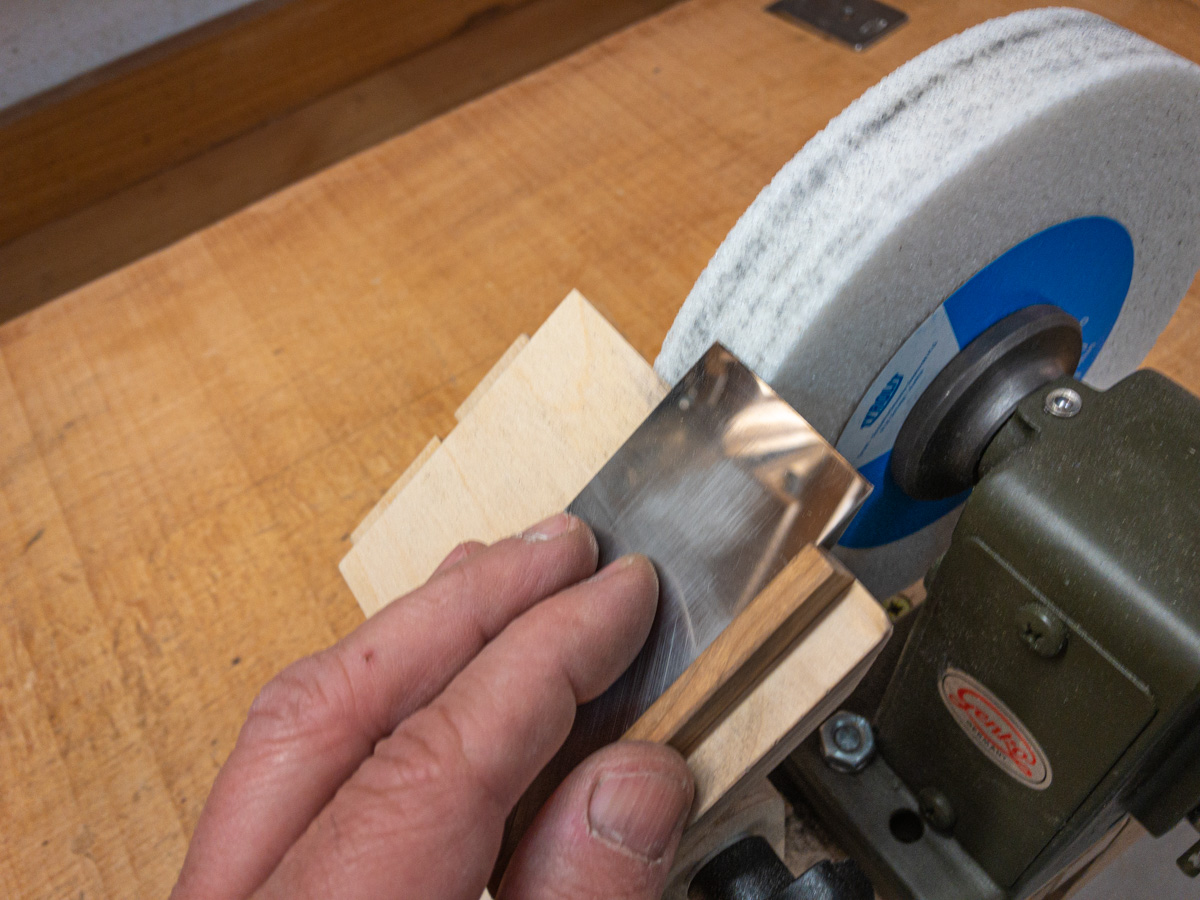

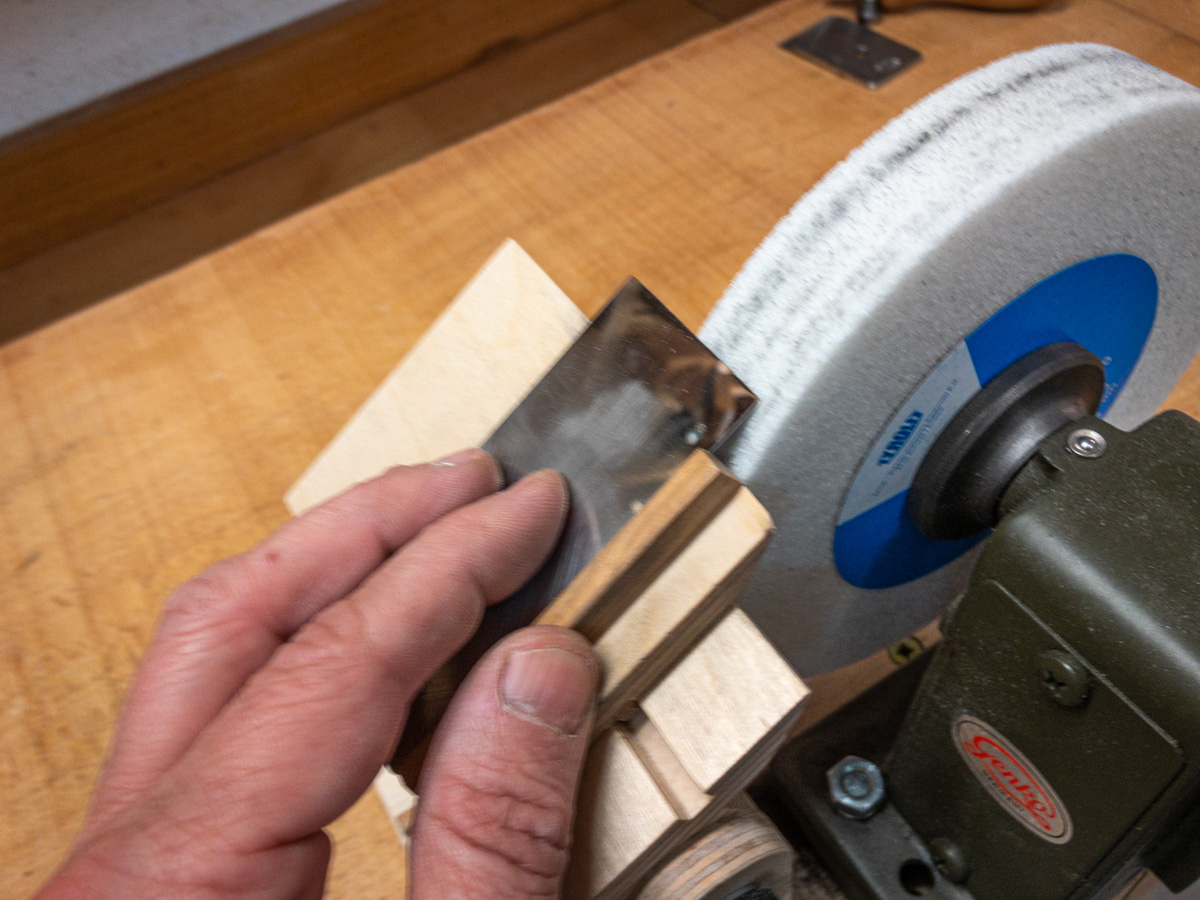

- Beim Schleifen wird die Auflageplatte dann hin- und her bewegt.
-
-
-

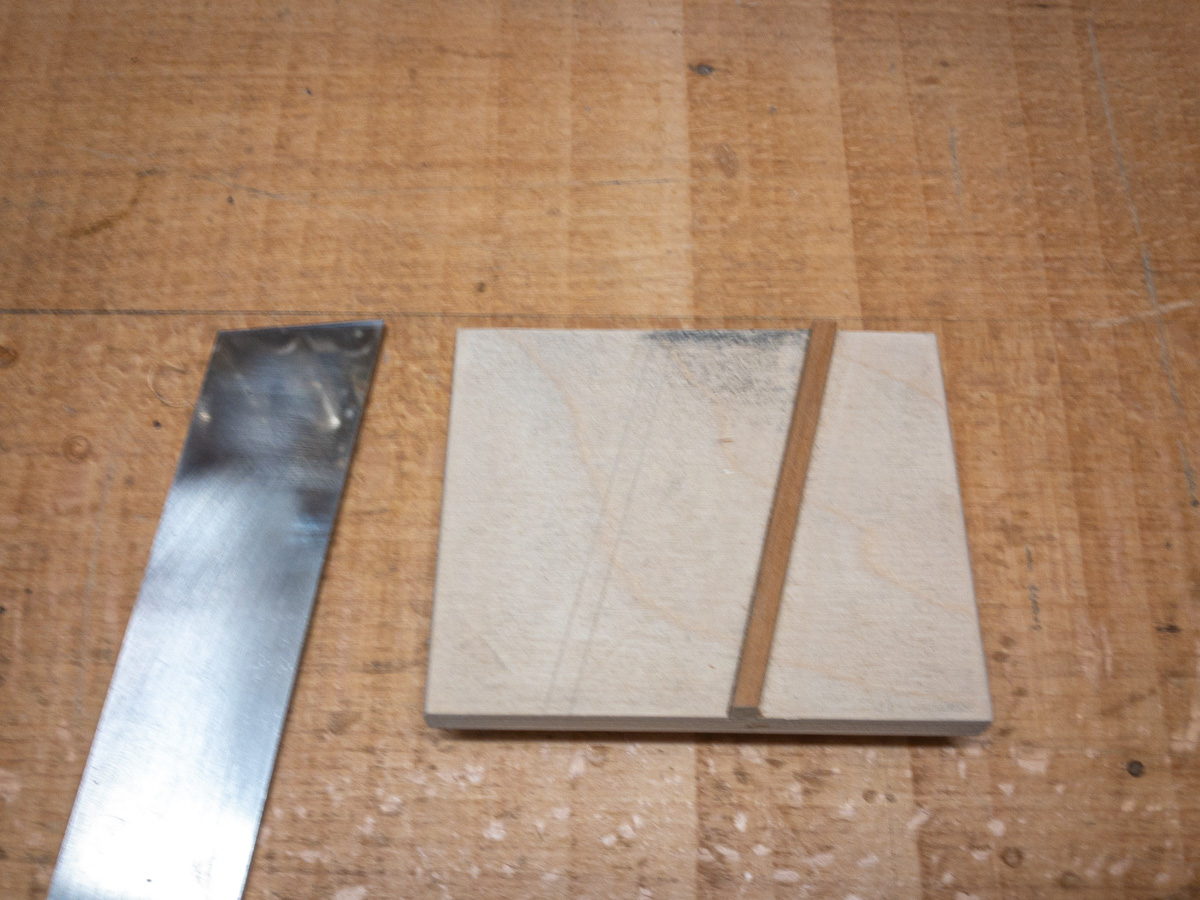

- Auflageplatte für den ECE-Grathobel. 14 Grad geneigter Anschlag
-
-

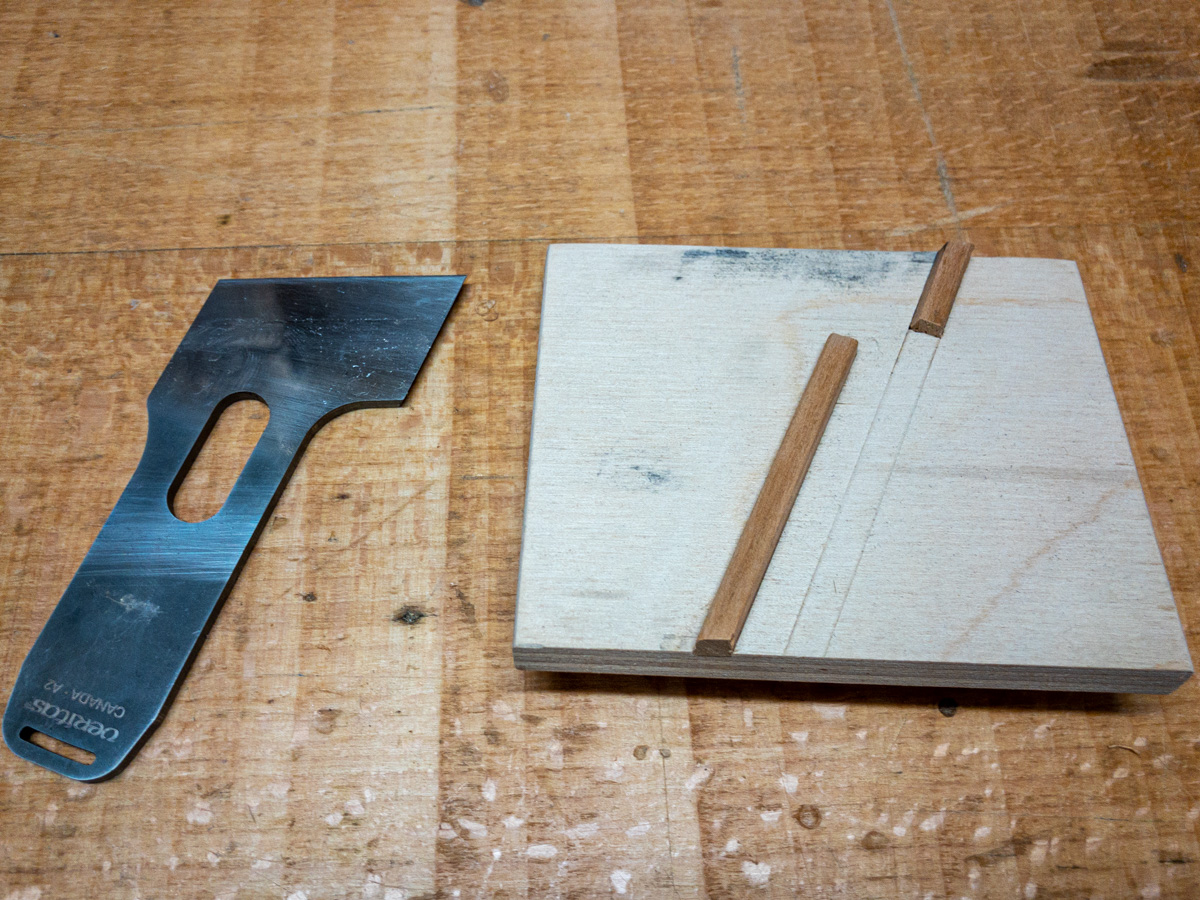

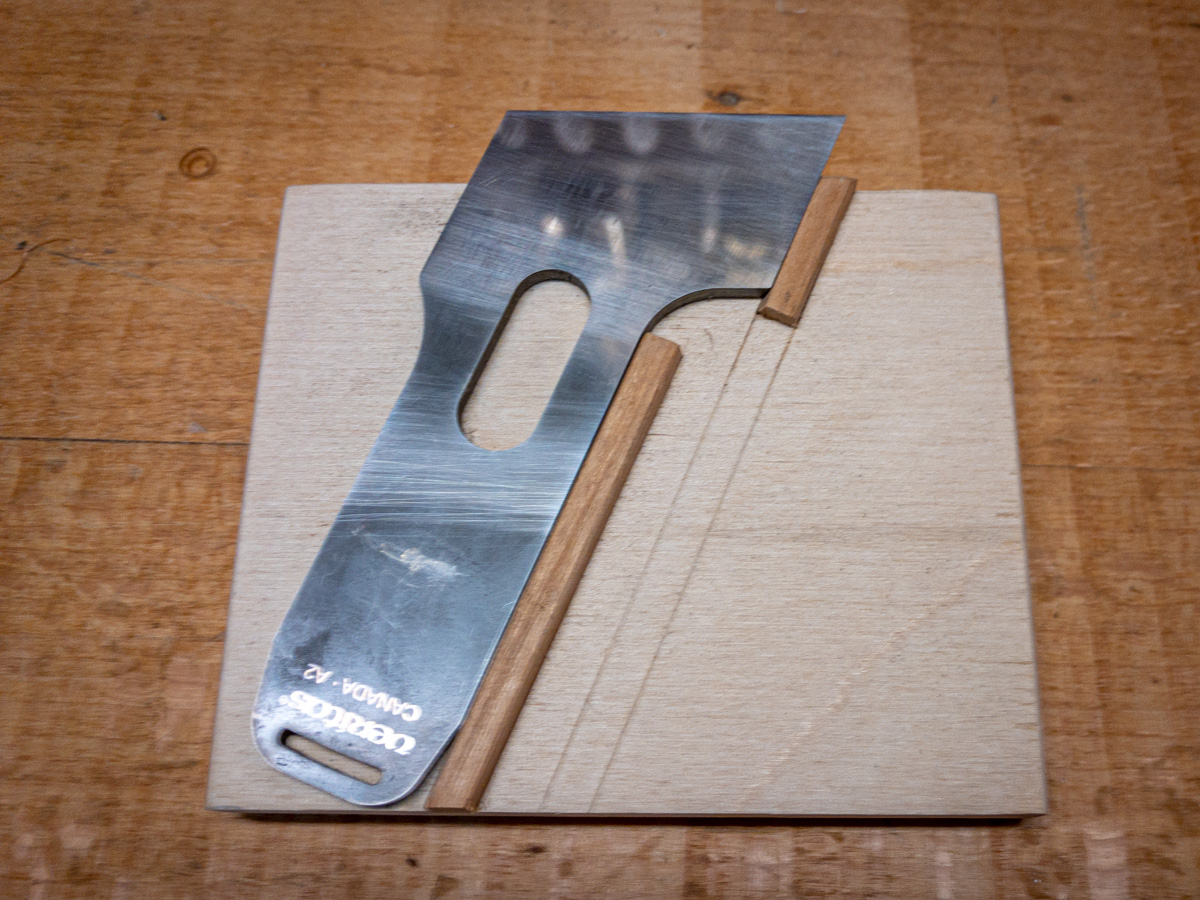

- Auflageplatte für den Veritas Falzhobel. 22 Grad geneigter Anschlag.
-
-

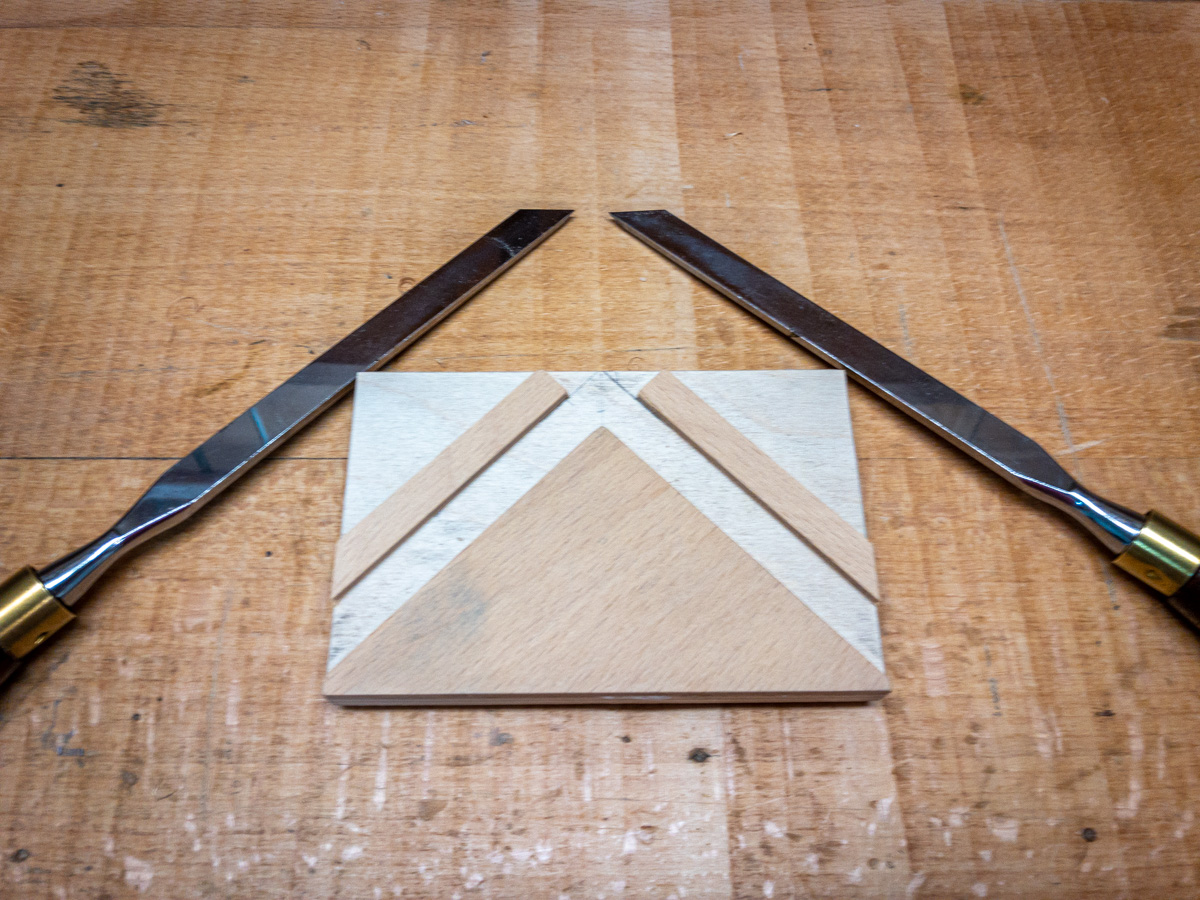

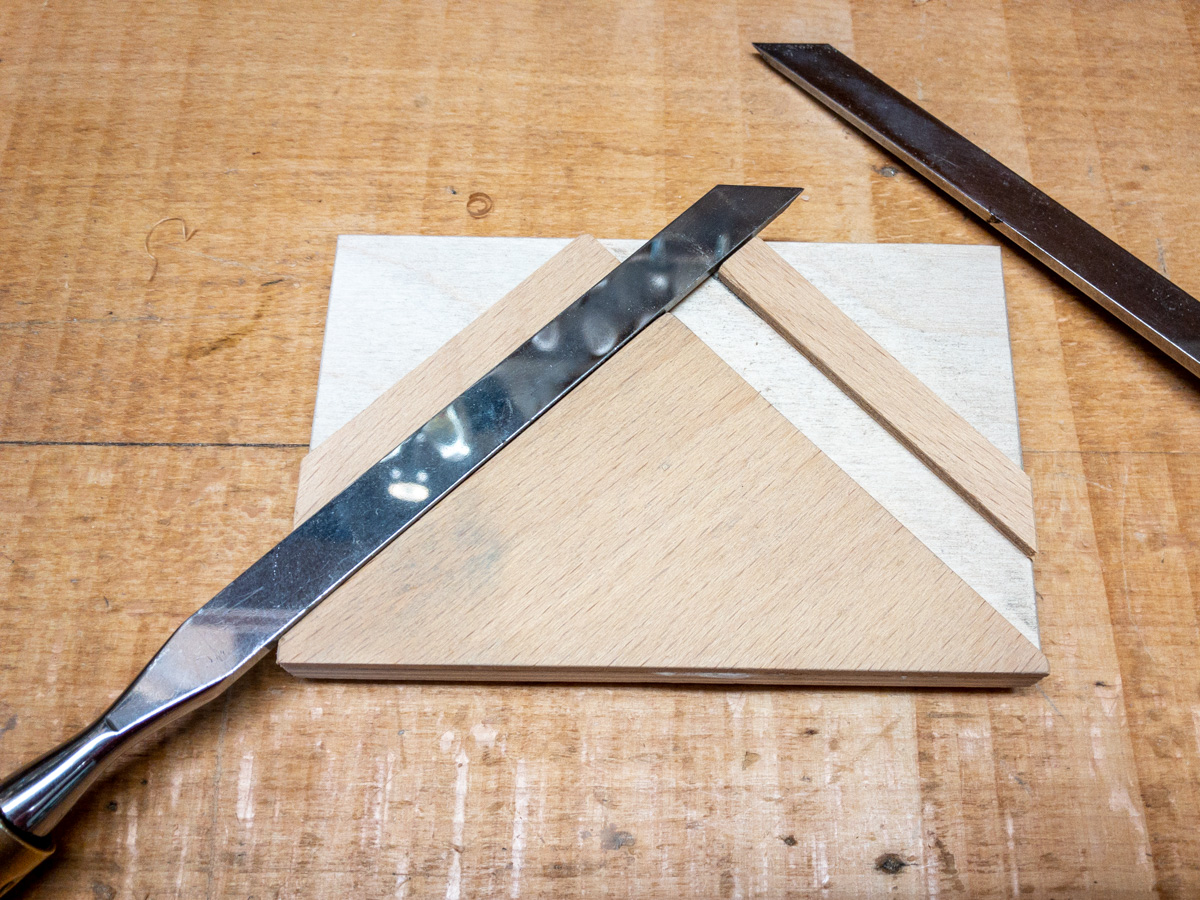

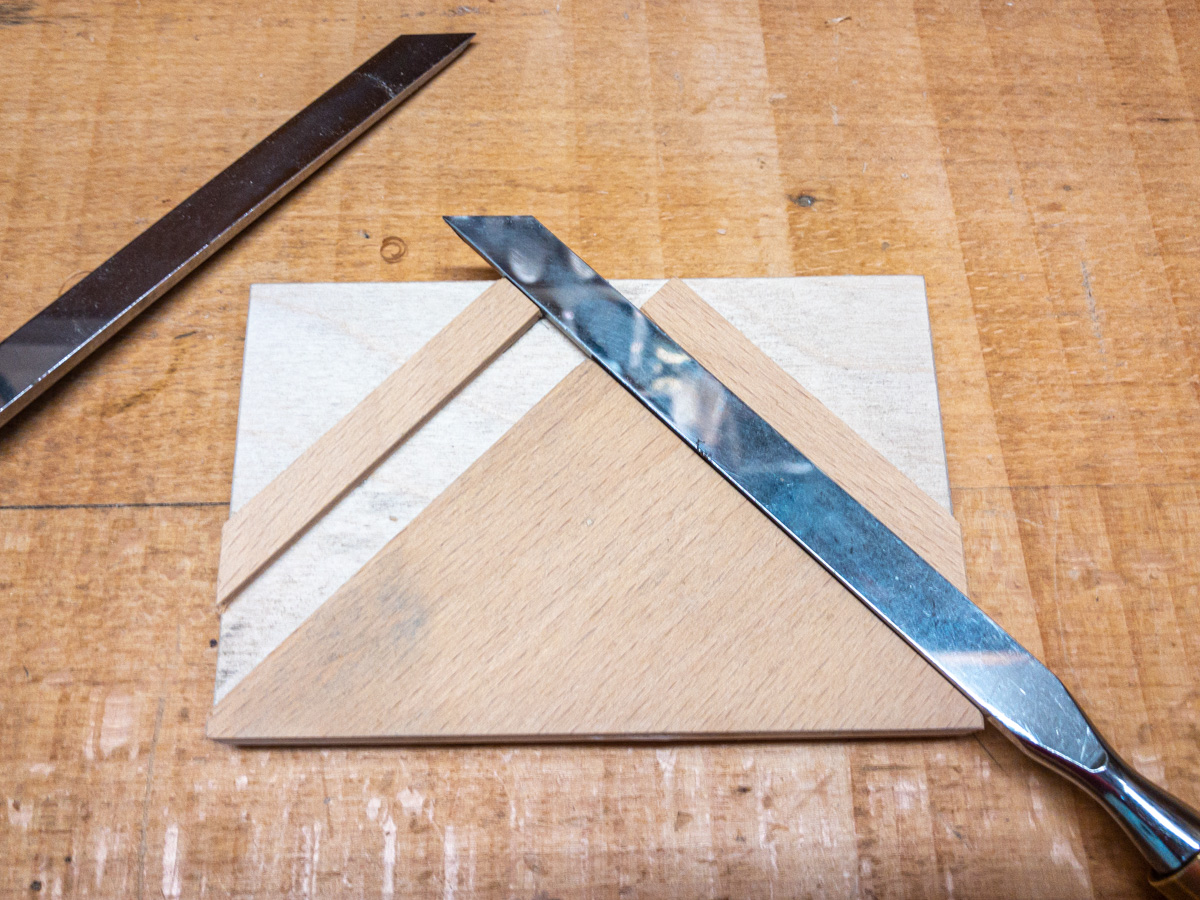

- Auflageplatte für 45 Grad Schrägbeitel. Für beide Seiten verwendbar.
-
-
-
- Und nicht zu vergessen die Vorrichtung für den Abricht-Diamanten.
