Schärfstation unter der Hobelbank

Eine Werkstatt ist immer zu klein, Platz ist ein wertvolles Gut und der Schärfplatz belegt davon viel. Ich habe mir in letzter Zeit viele Gedanken gemacht, wie man das optimieren kann.

Fest steht: Der Schärfplatz muss immer sofort einsatzbereit sein. Während der Arbeit muss man jederzeit in der Lage sein, schnell nachzuschärfen. Wenn man zum Schärfen erst Platz schaffen und Utensilien auspacken muss, macht man etwas falsch. Als Folge davon zögert man das Schärfen unnötig lange hinaus.

Im Moment befindet sich mein Schärfplatz rechts in der Ecke. Etwas eng, um dort zu arbeiten, aber es geht. Belegt aber eine Menge Platz, dafür dass man im Grunde nur mit 2 Schärfsteinen umgehen muss.

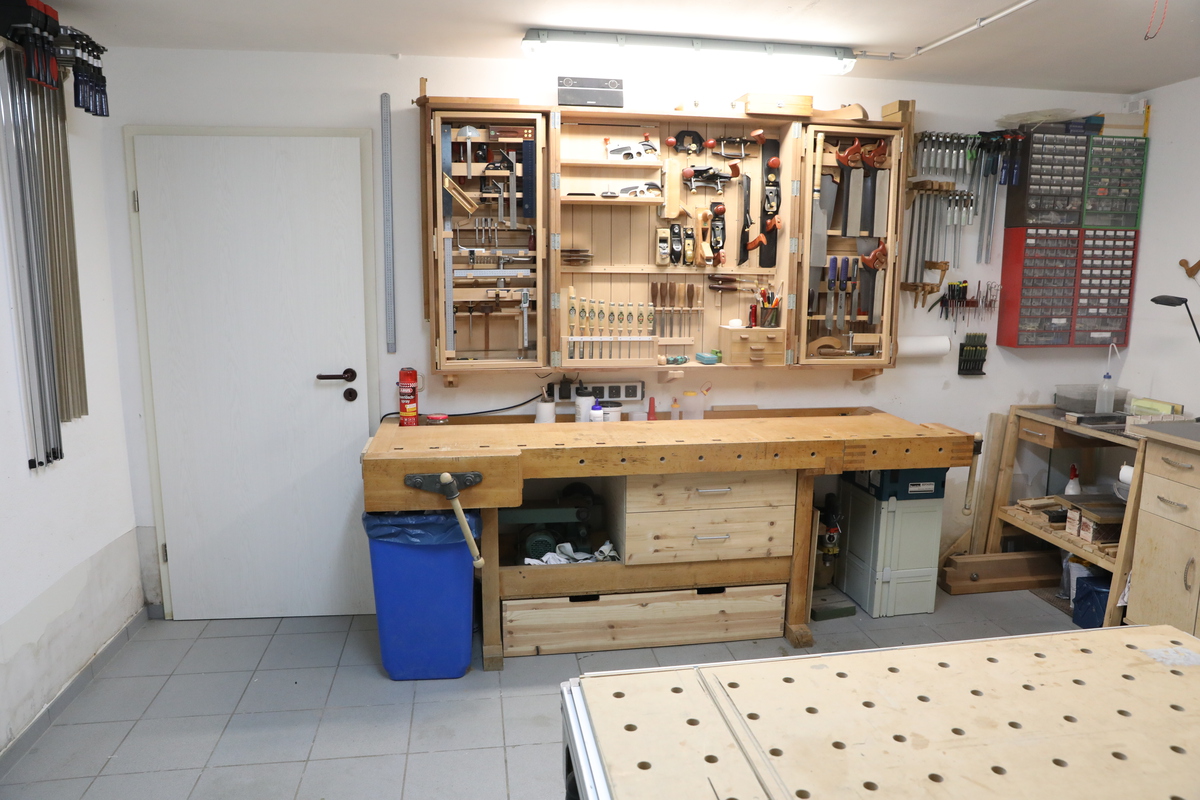

Auf der linken Seite meiner Hobelbank befindet sich die Eingangstür zu meiner Werkstatt. In diesem Durchgangsbereich ist immer Platz. Daher meine Überlegung, die Schärfstation als ausziehbare Platte links unter der Hobelbank auszuführen. Zum Nachschärfen kurz herausziehen und bei Nichtgebrauch einfach wieder einschieben.

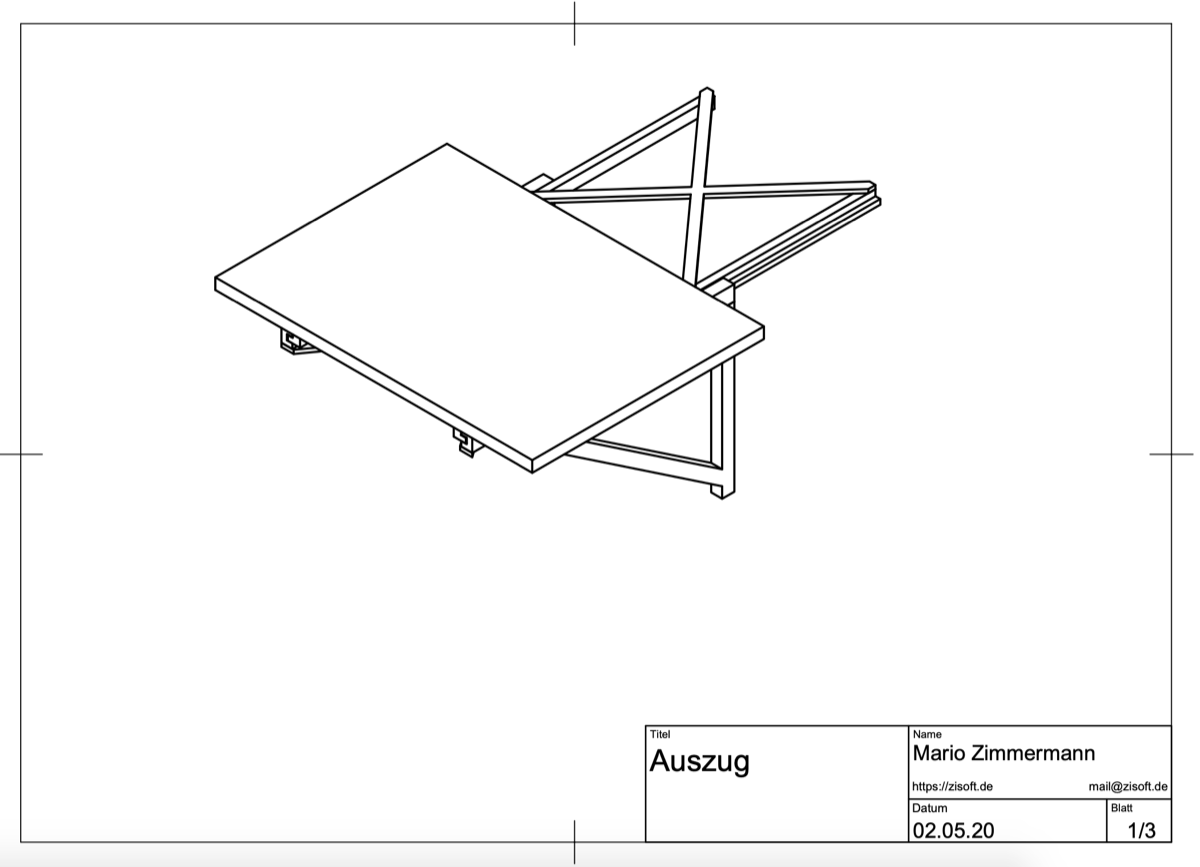

Meine konstruktiven Gedanken setze ich zunächst in Fusion360 um.

Das Brett läuft auf Auszugleisten aus Hartholz. Mit diagonalen Verstrebungen werden die Kräfte abgefangen und die Konstruktion verwindungssteif.

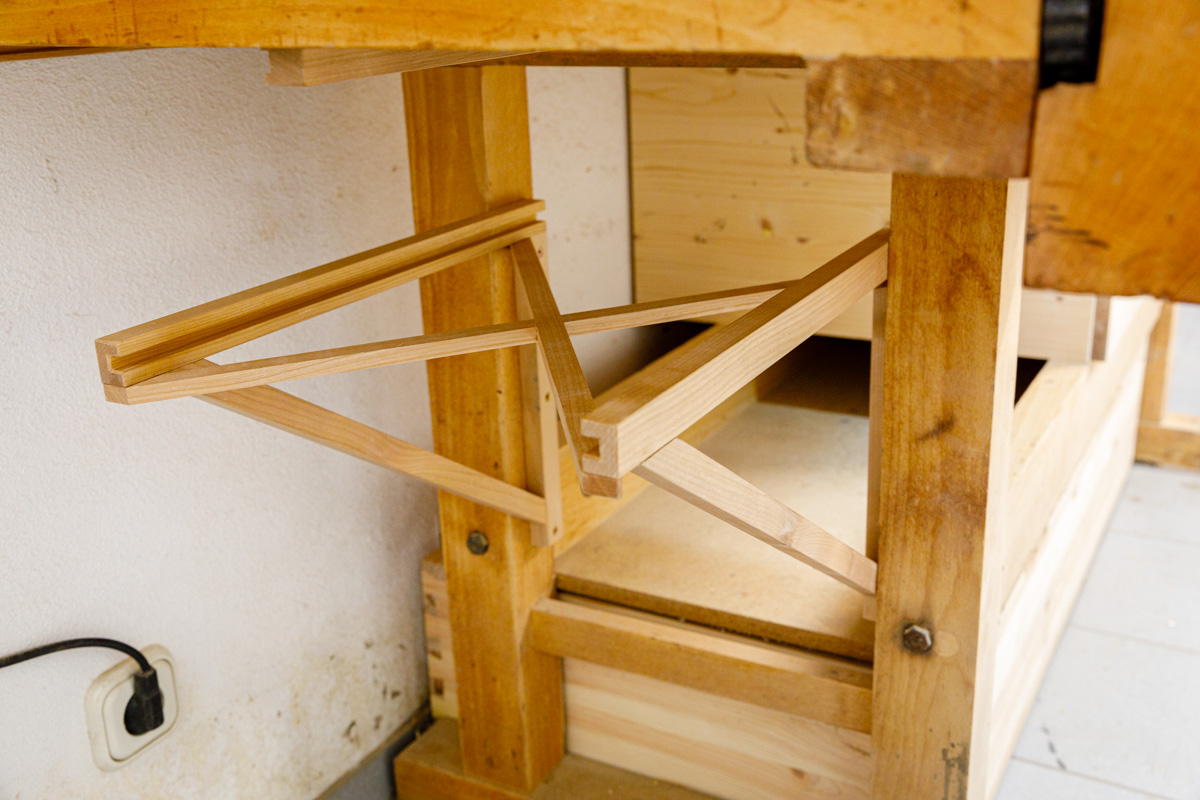

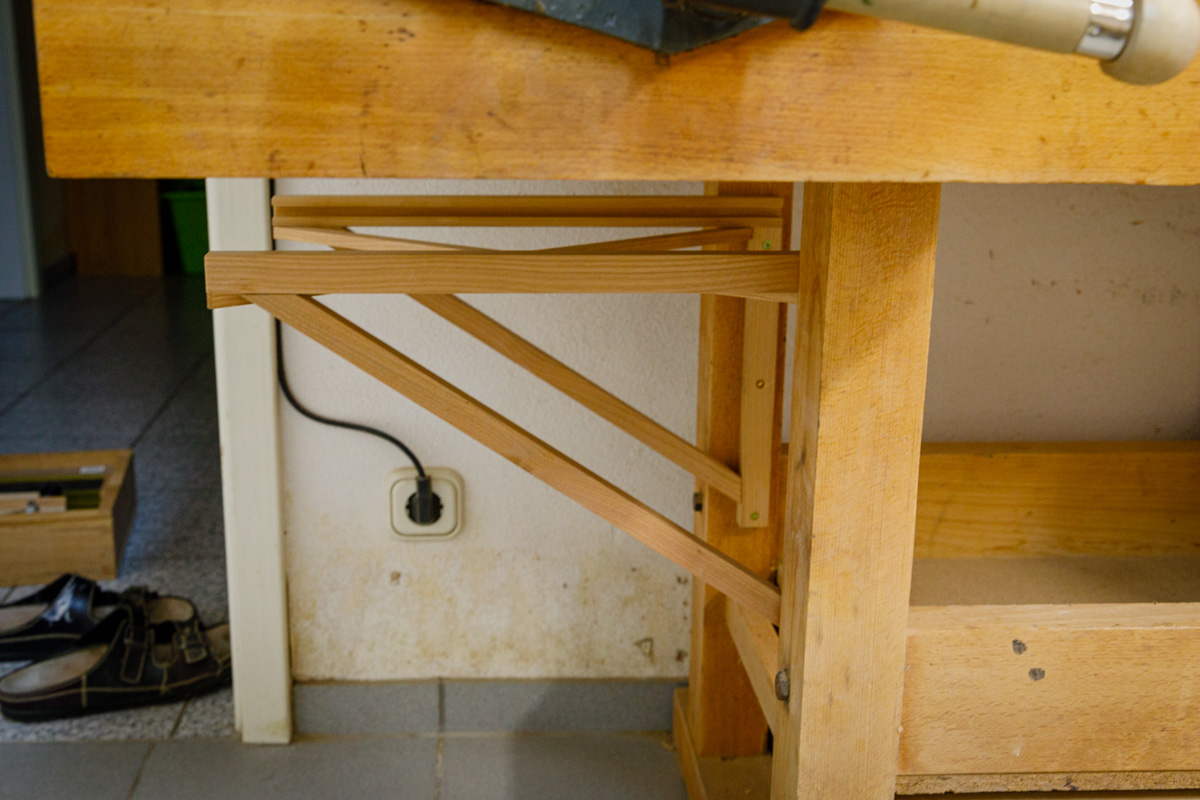

Der feststehende Teil der Konstruktion wurde an die Beine der Hobelbank geschraubt.

Die Teile wurden mit Schlitz und Zapfen verbunden, die obere Diagonalverstrebung wurde mit einer Kreuzüberblattung ausgeführt.

Die gesamte Konstruktion ist äußerst stabil und lässt sich auch seitlich nicht bewegen.
Die Diagonalstreben nach unten fangen wirksam die Druckkräfte von oben ab.

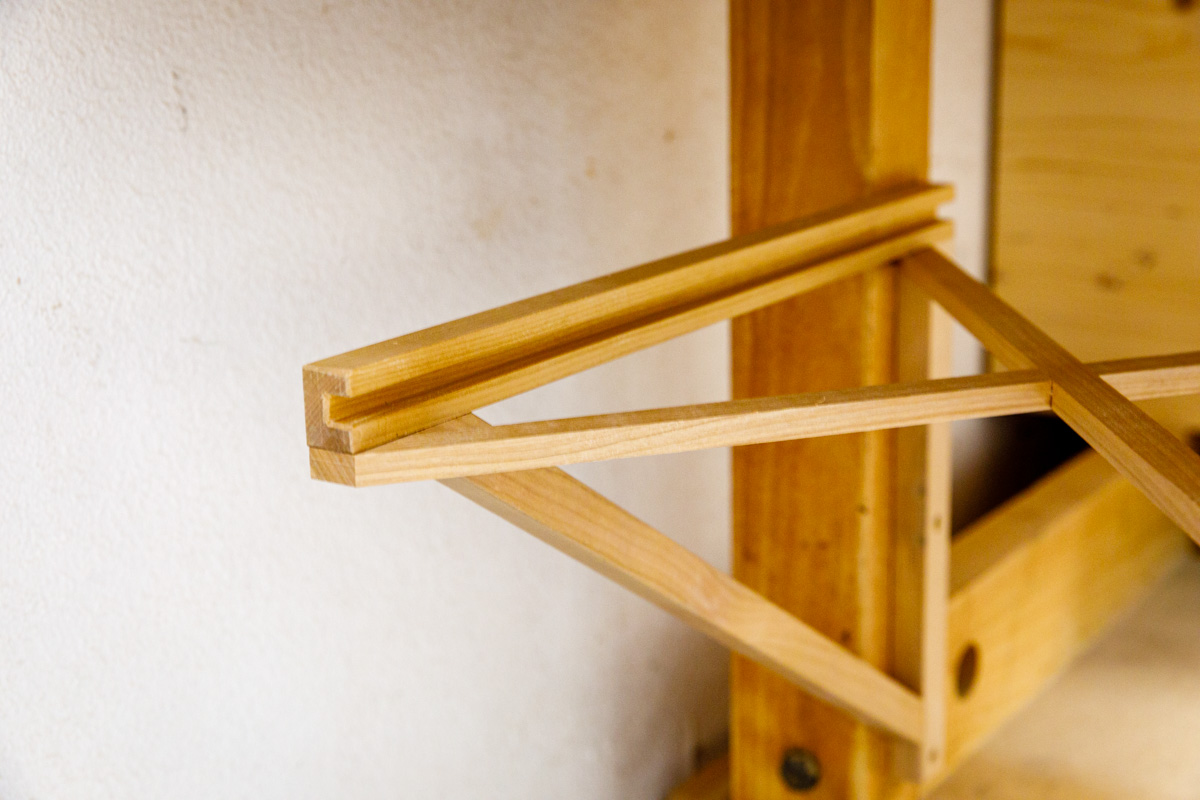

Die Laufnuten wurden mit dem Nuthobel gemacht.

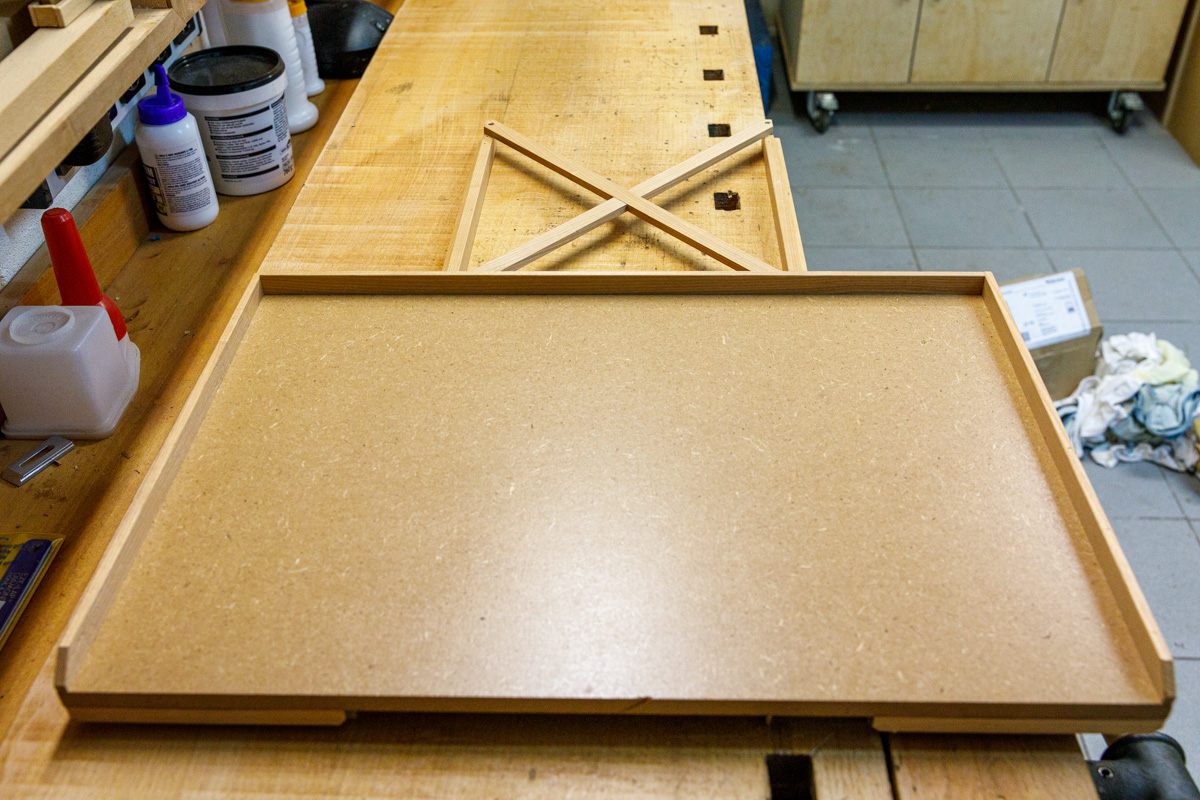

Der Auszug mit dem Brett. Die L-förmigen Laufleisten habe ich mit dem Falzhobel erstellt.

Auch hier machen überblattete Diagonalverstebungen die Konstruktion verwindungssteif, so dass auch im ausgezogenen Zustand nichts wackelt.
Das 12mm starke MDF-Brett wurde 2x mit Klarlack überzogen, um es vor Feuchtigkeit zu schützen.

Ein umlaufender Rahmen seitlich und hinten verhindert, dass etwas herunterfällt. Zwei Griffleisten unten erleichtern das Herausziehen und dienen gleichzeitig als Endanschlag beim Einschieben.

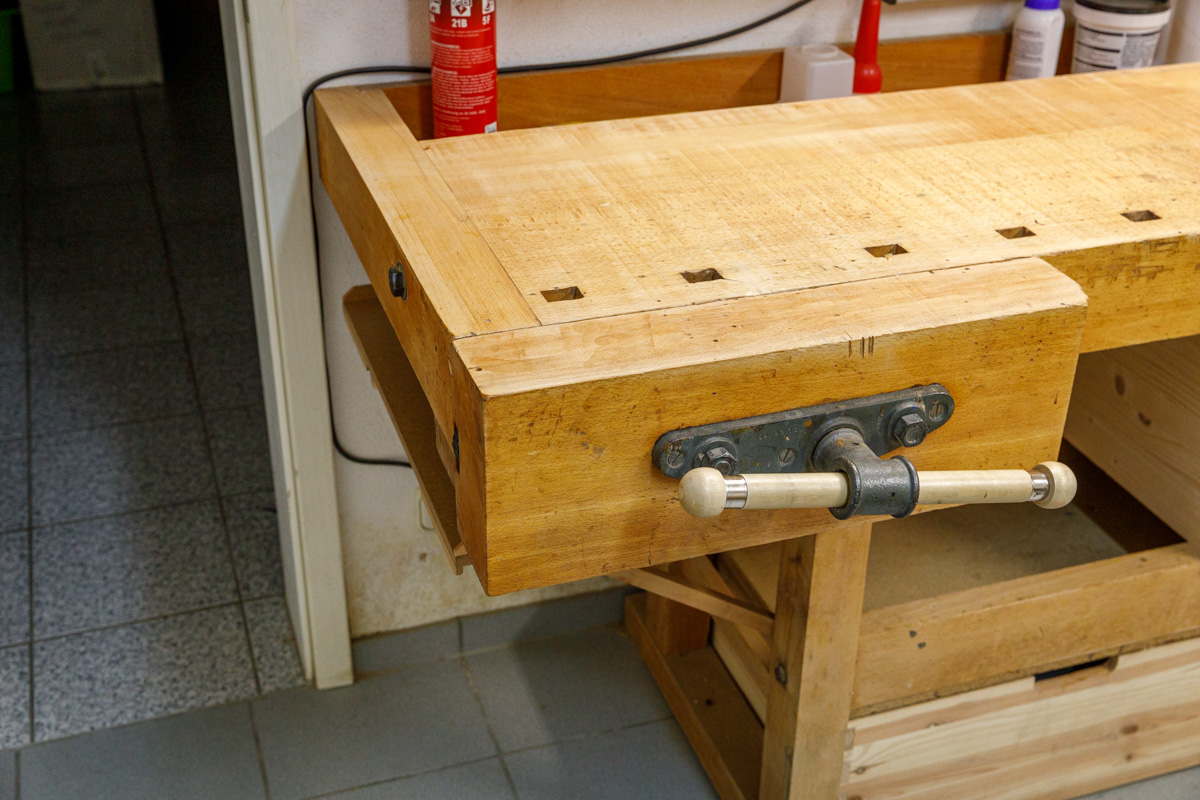

Der Auszug eingeschoben...

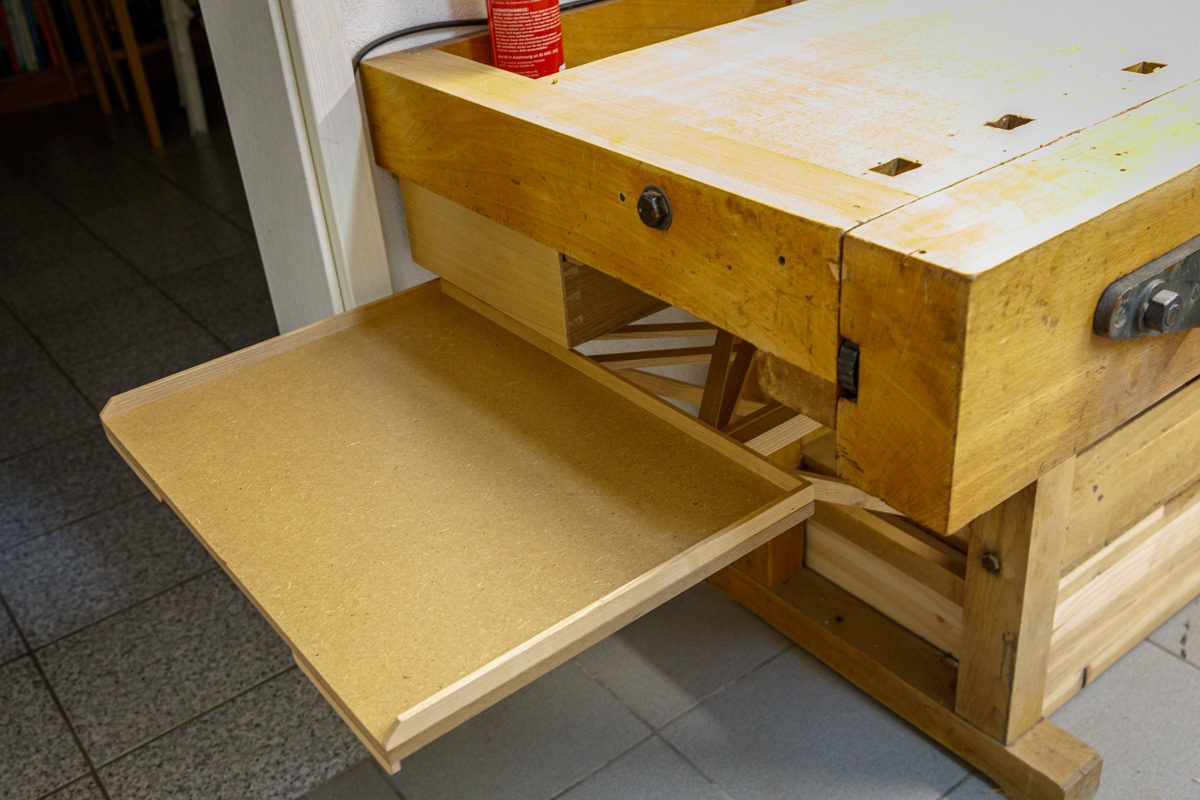

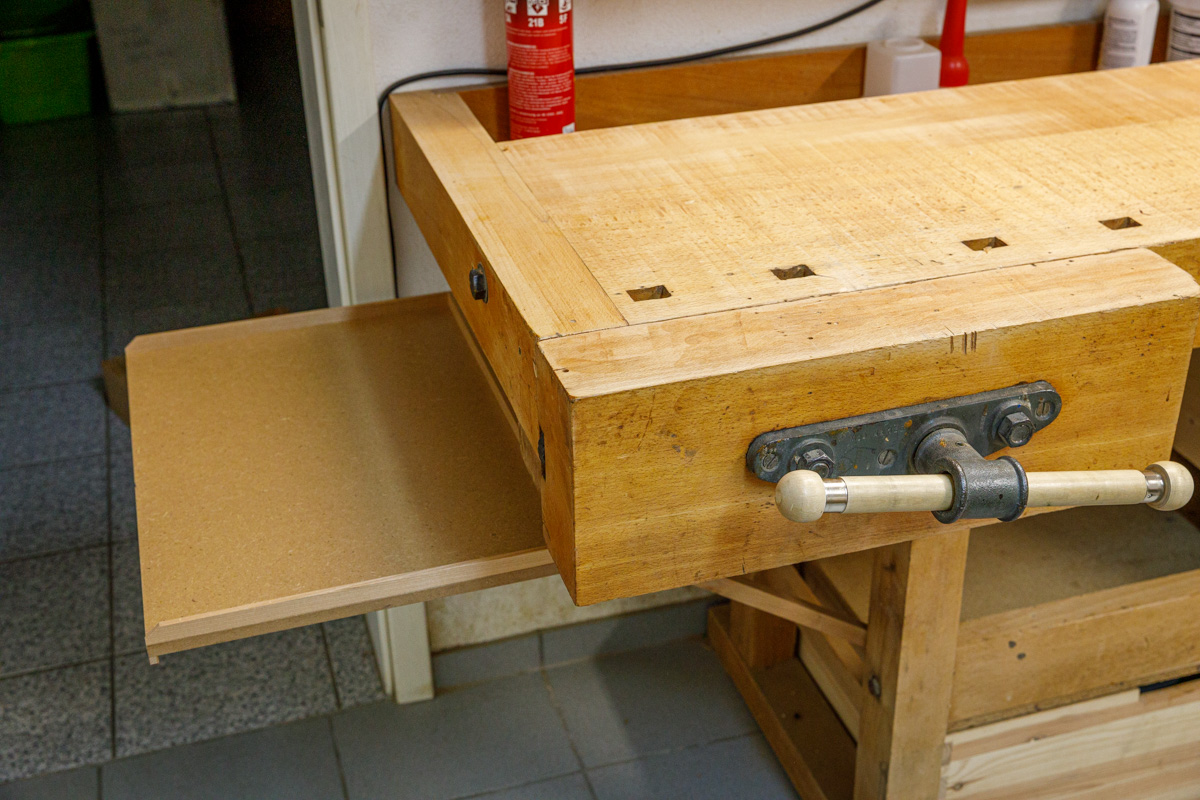

...und ausgezogen bereit für den Einsatz.
In der Schublade darüber finden diverse Schärfutensilien Platz.
Eine Gummi-Fußmatte aus dem Autozubehörhandel. Die Steine liegen darauf absolut rutschsicher, so dass keine weiteren Schärfsteinhalter nötig sind.

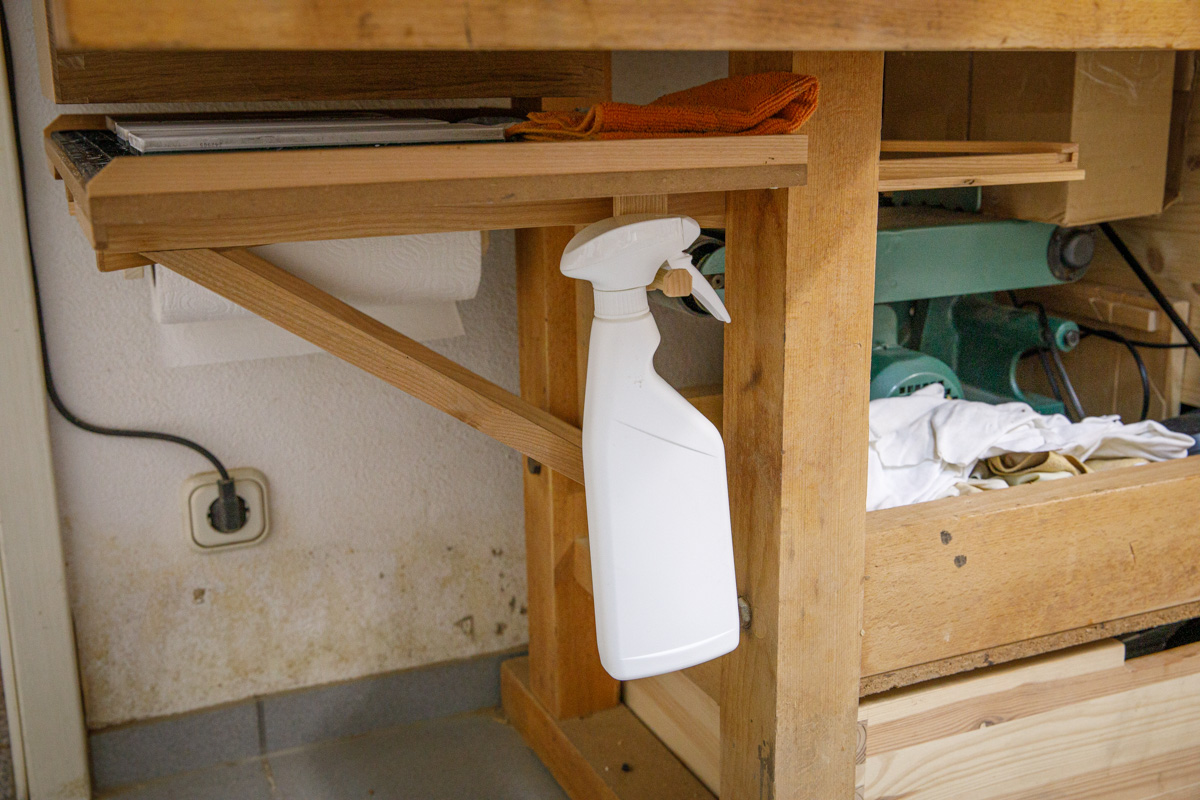

Die Sprühflasche hängt zum schnellen Zugriff rechts an der Seite.

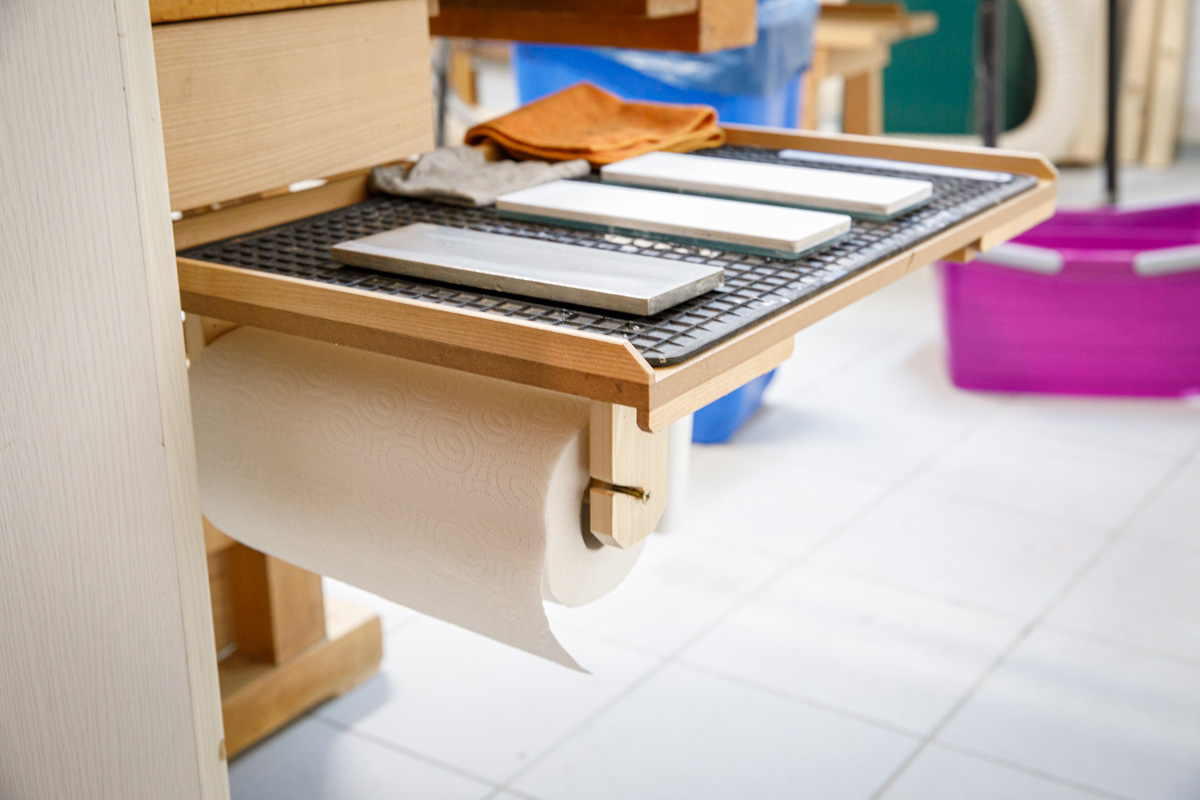

Links findet eine Rolle Küchenpapier Platz.

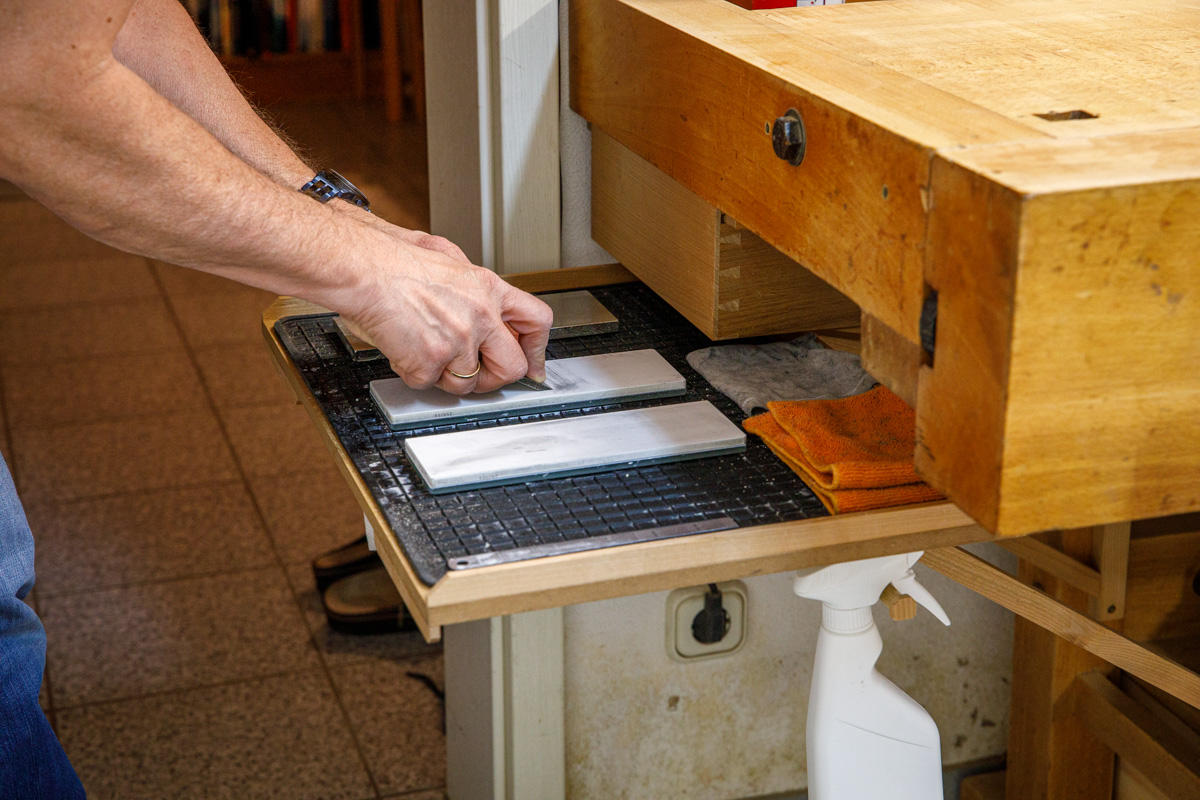

Die Schärfstation im Einsatz...

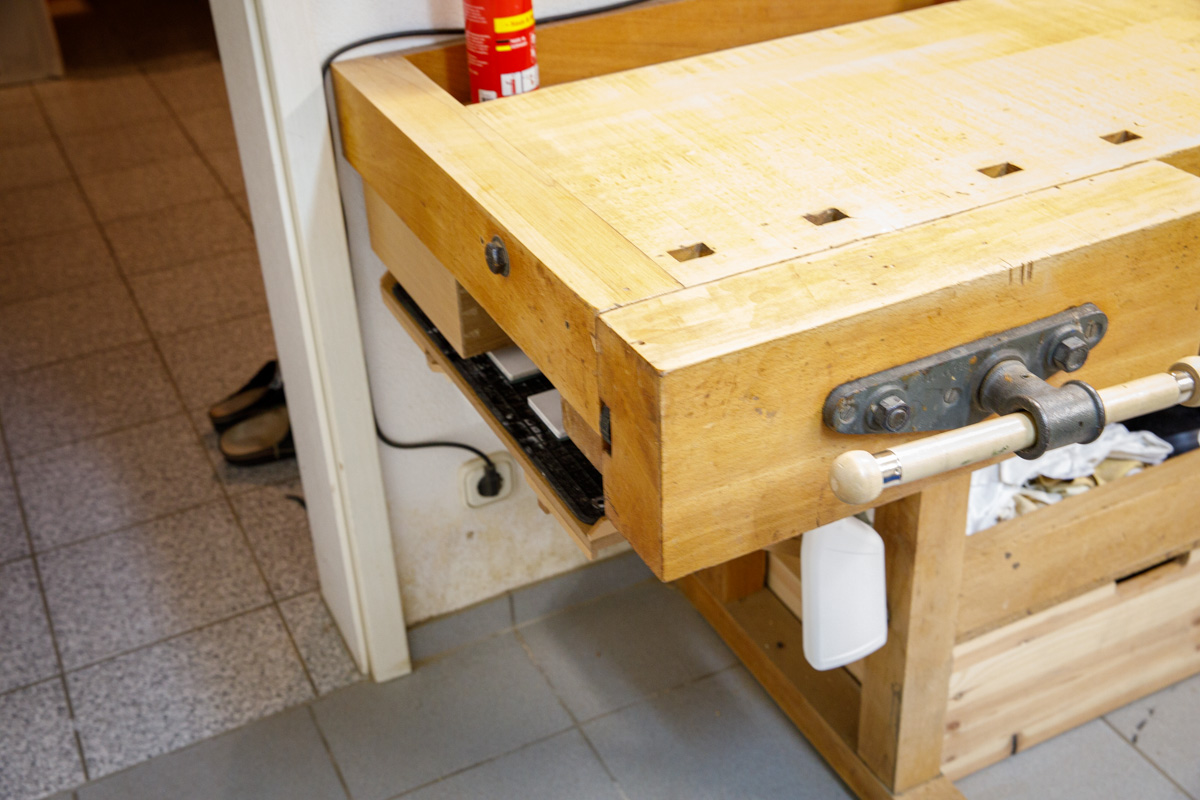

...und anschließend einfach wieder eingeschoben.
