Couchtisch

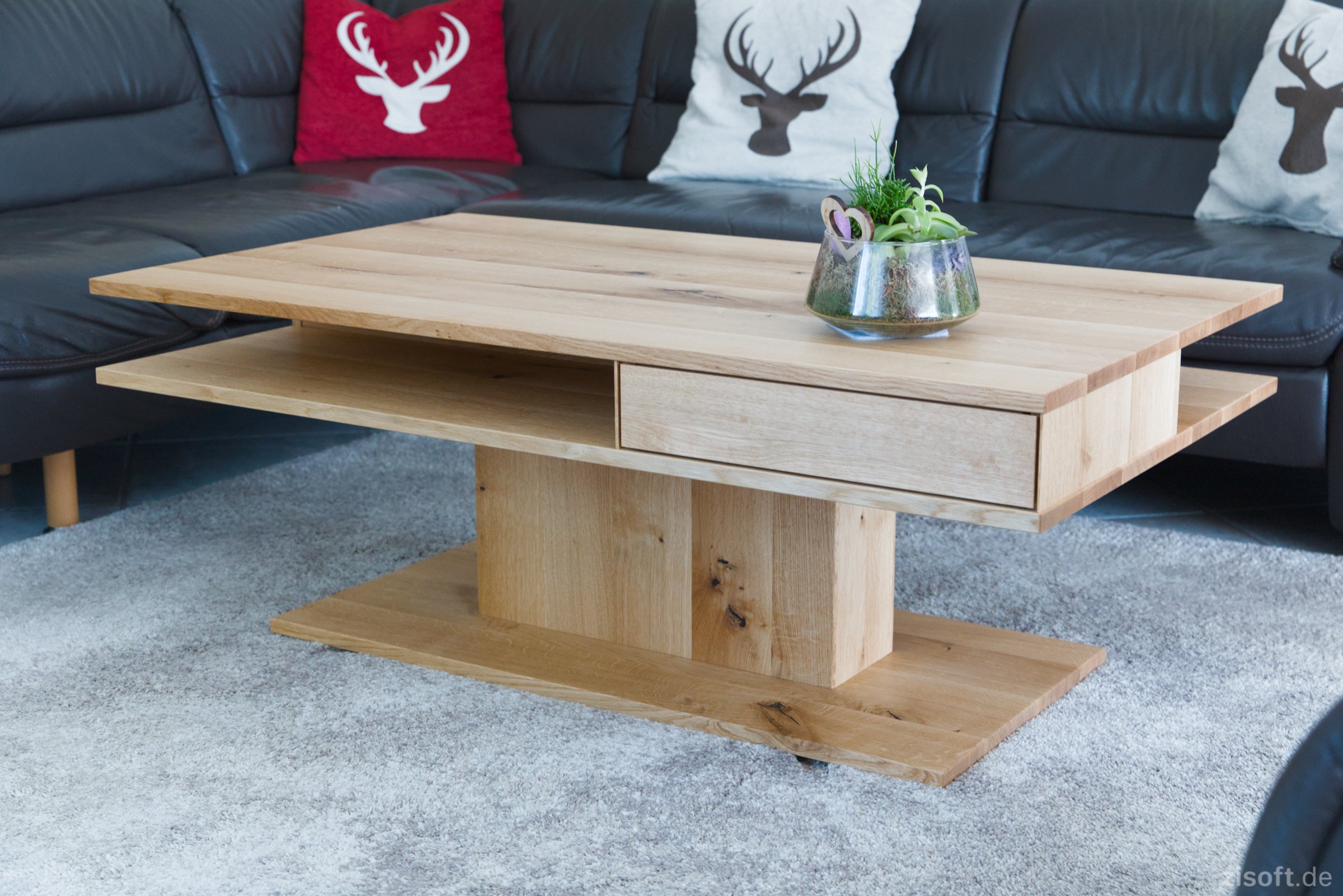

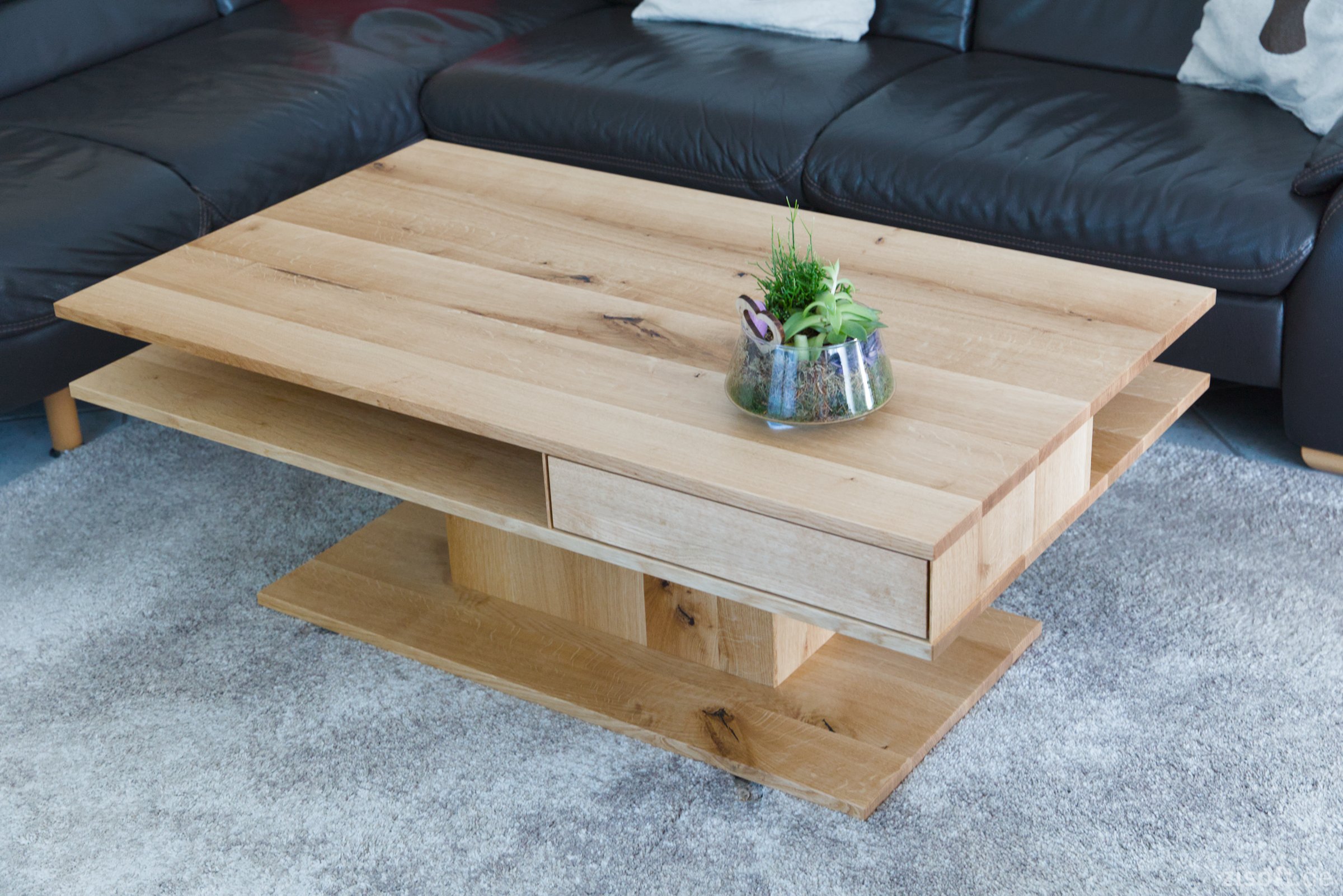

Nach langer Zeit mal ein Projekt für das eigene Wohnzimmer. Es wird ein Couchtisch aus Massiveiche.
-
-

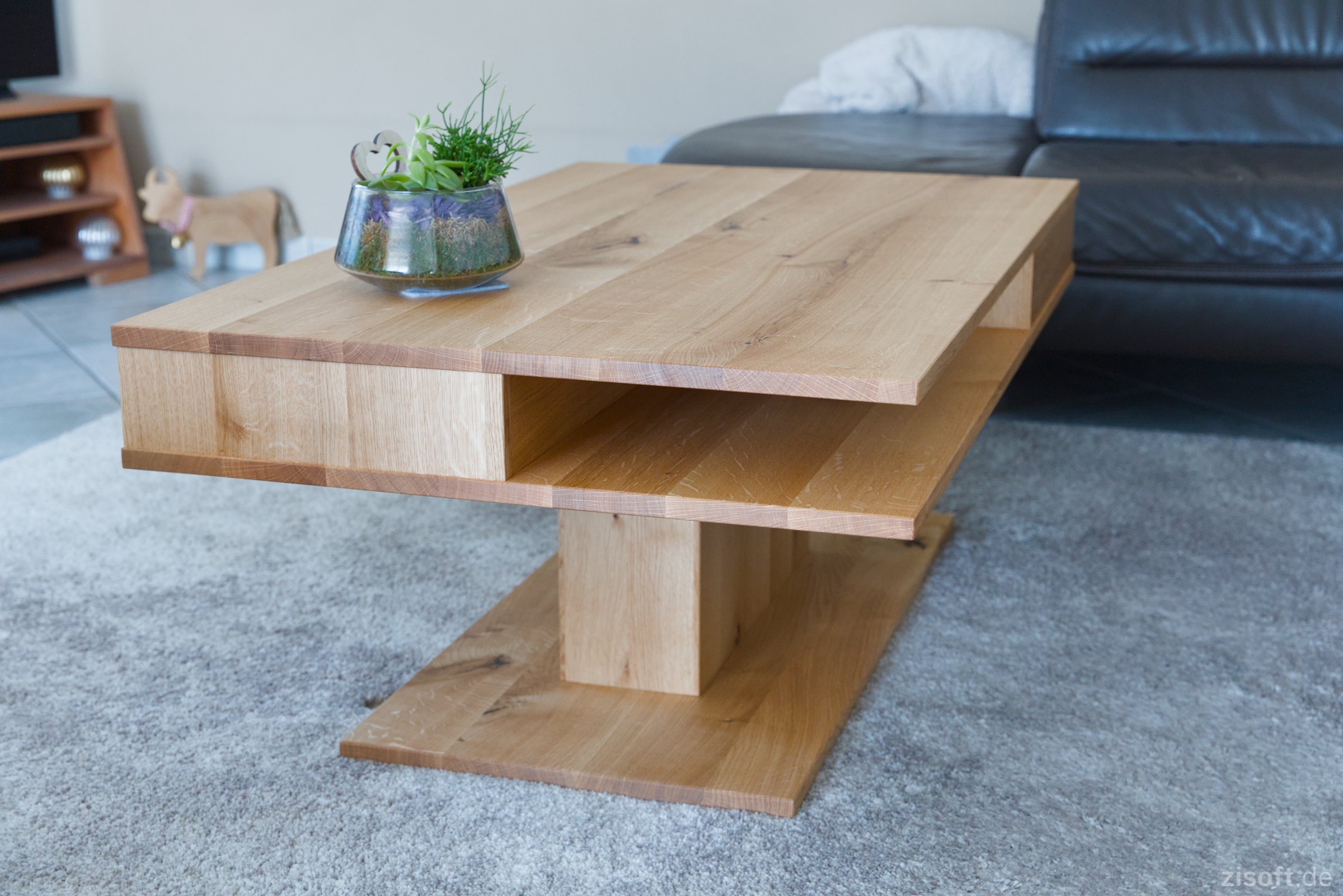

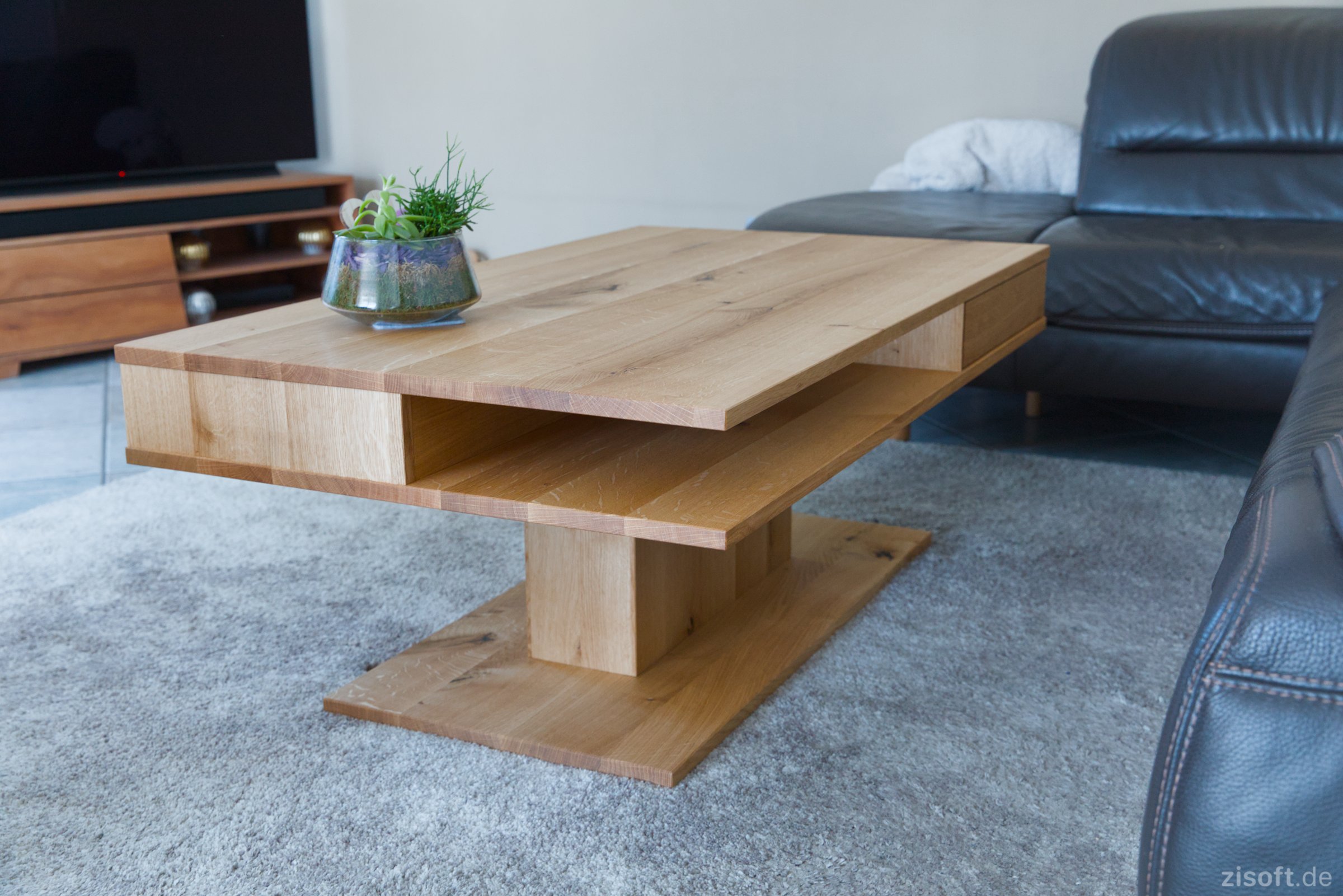

Nachdem ich mir einige Design-Anregungen im Internet angeschaut habe, wird es diese Konstruktion. Zwei Tischplatten mit zwei offenen Ablagen sowie zwei Schubladen. Größenverhältnis der Schubladenbreite zur Tischlänge im goldenen Schnitt.
Eine Bodenplatte und ein Sockel.
-
-

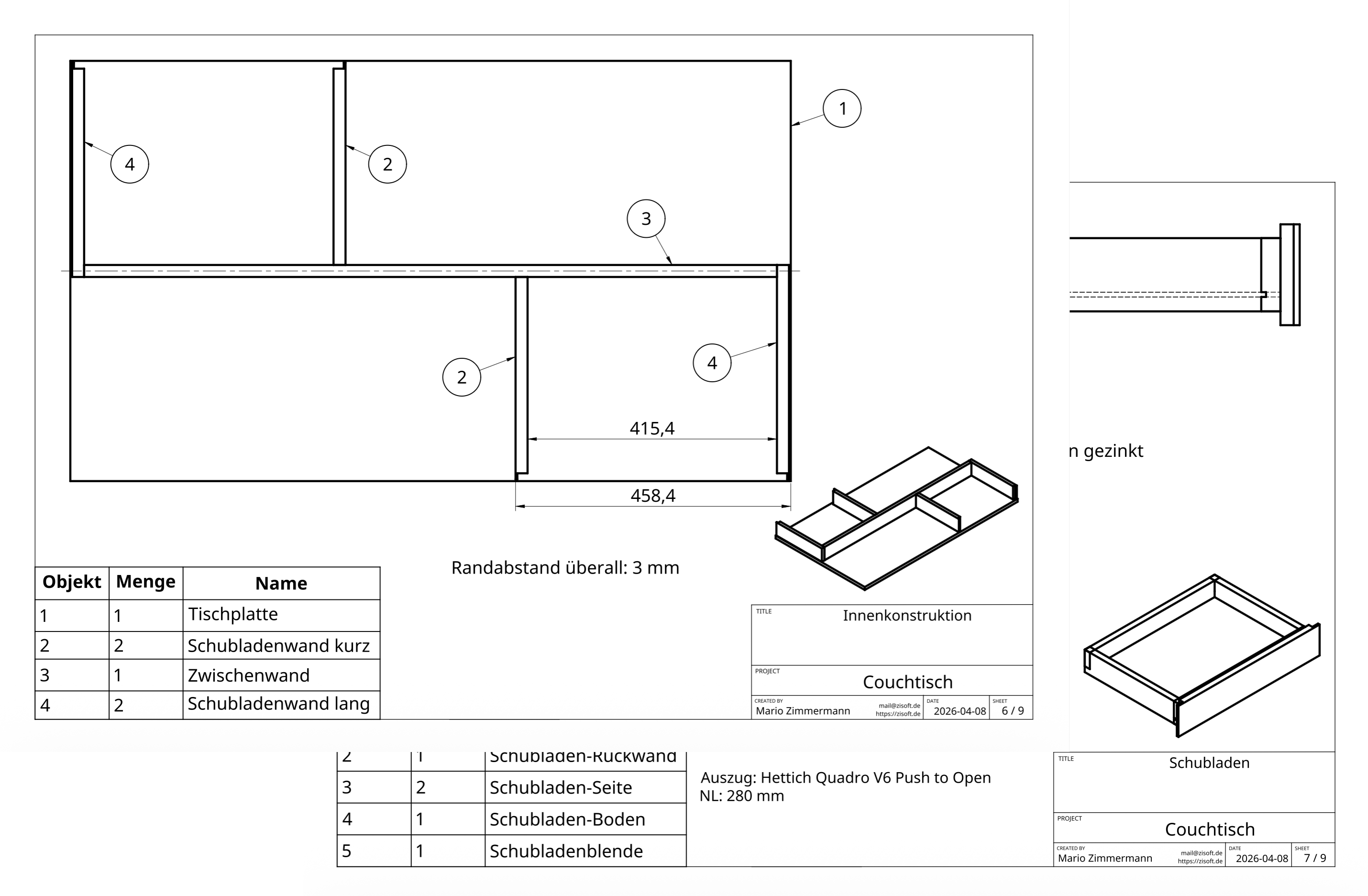

Den Bauplan erstelle ich mit onshape CAD.
Wer Interesse an dem Plan hat, schreibe mir einfach eine Mail oder hinterlasse einen Kommentar hier unten auf der Seite.
-
-

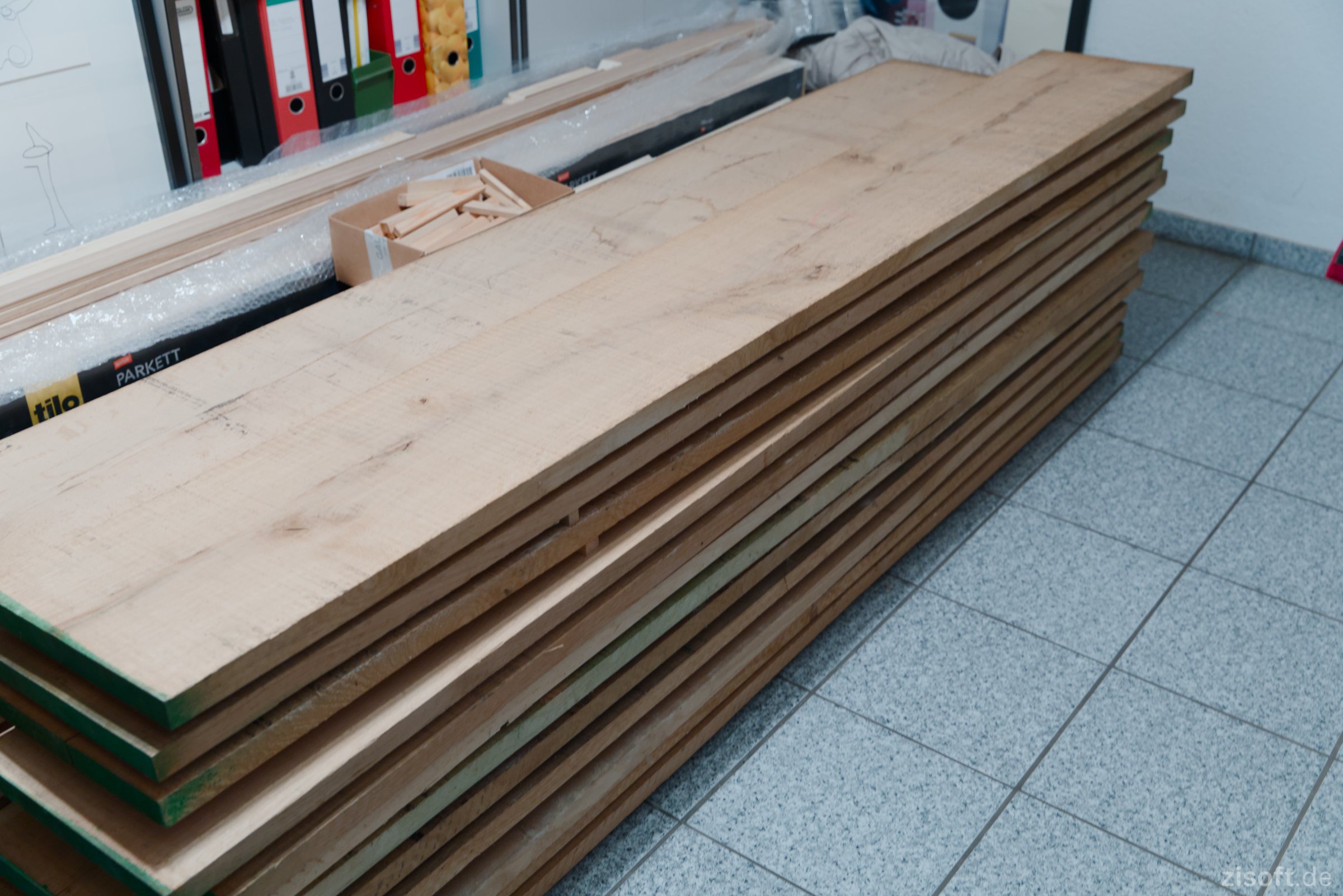

Das Rohmaterial: Eiche-Bohlen, 27mm stark.
Aus dieser Menge werden noch andere Projekte entstehen.
-
-

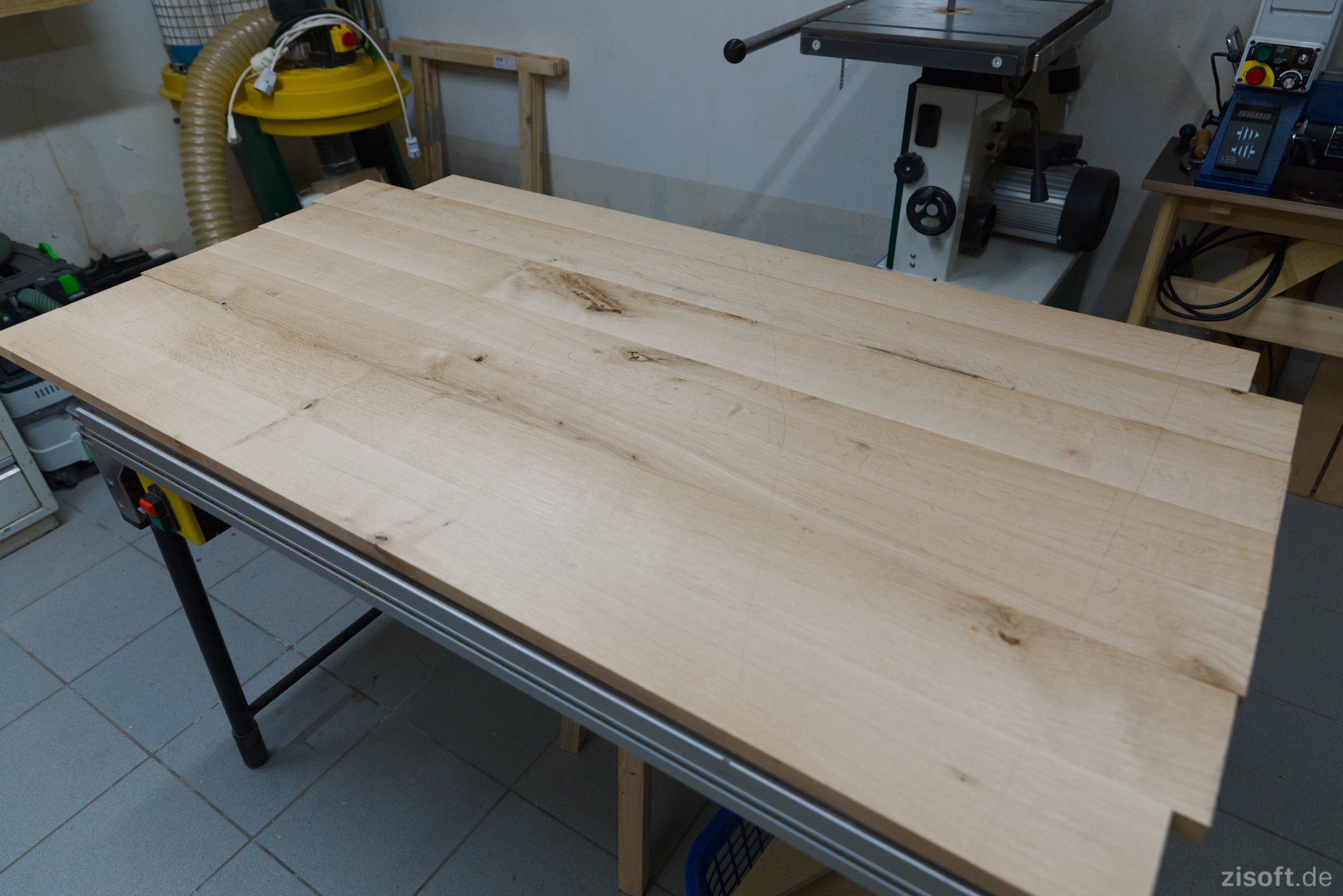

Die großen Tischplatten entstehen.
Die Bretter wurden ausgewählt, zugeschnitten, abgerichtet und auf 20mm Stärke gehobelt.
Anschließend wurde mit der Rauhbank gefügt und verleimt.
-

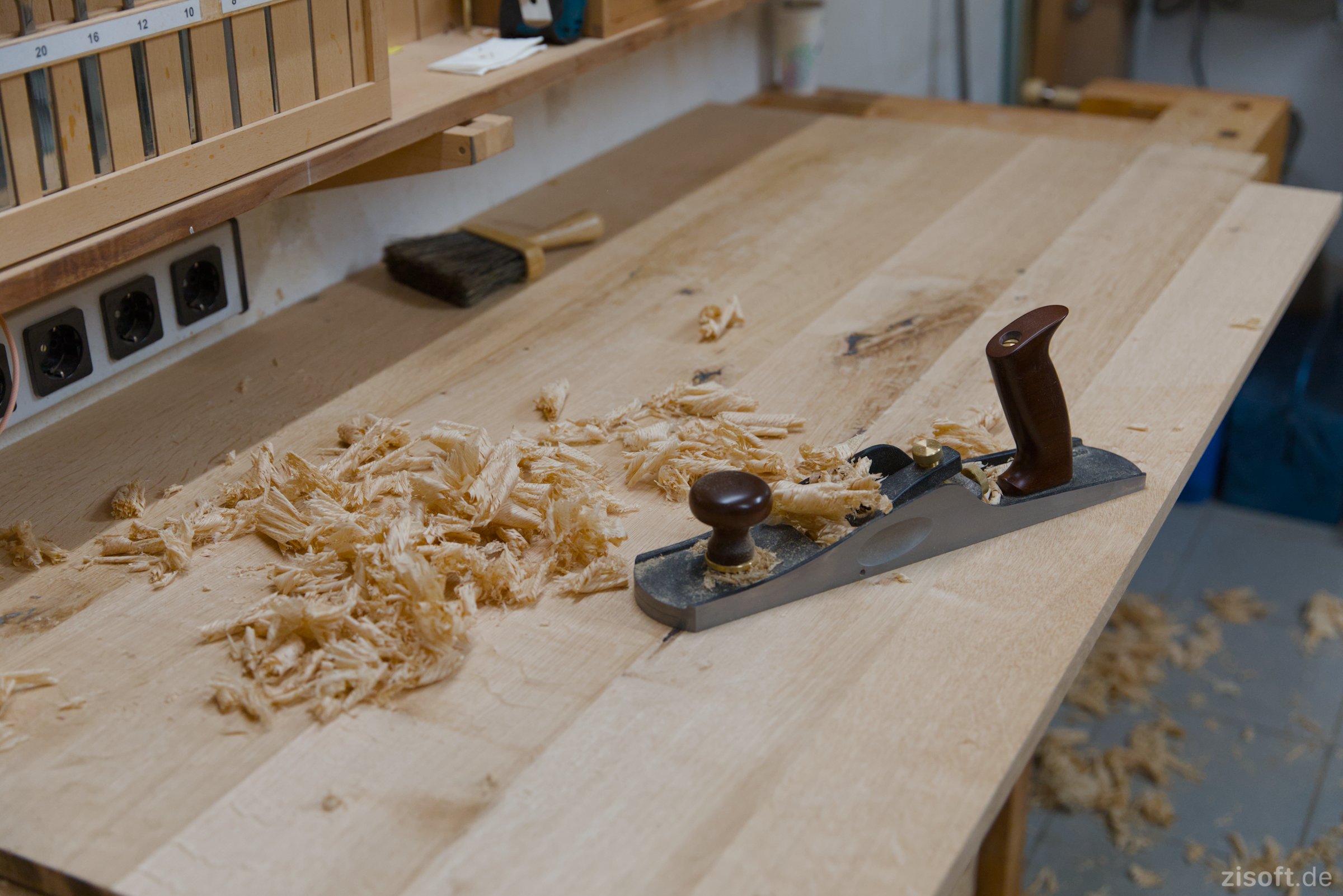

- Oberflächen mit dem Schlichthobel glätten.
-
-

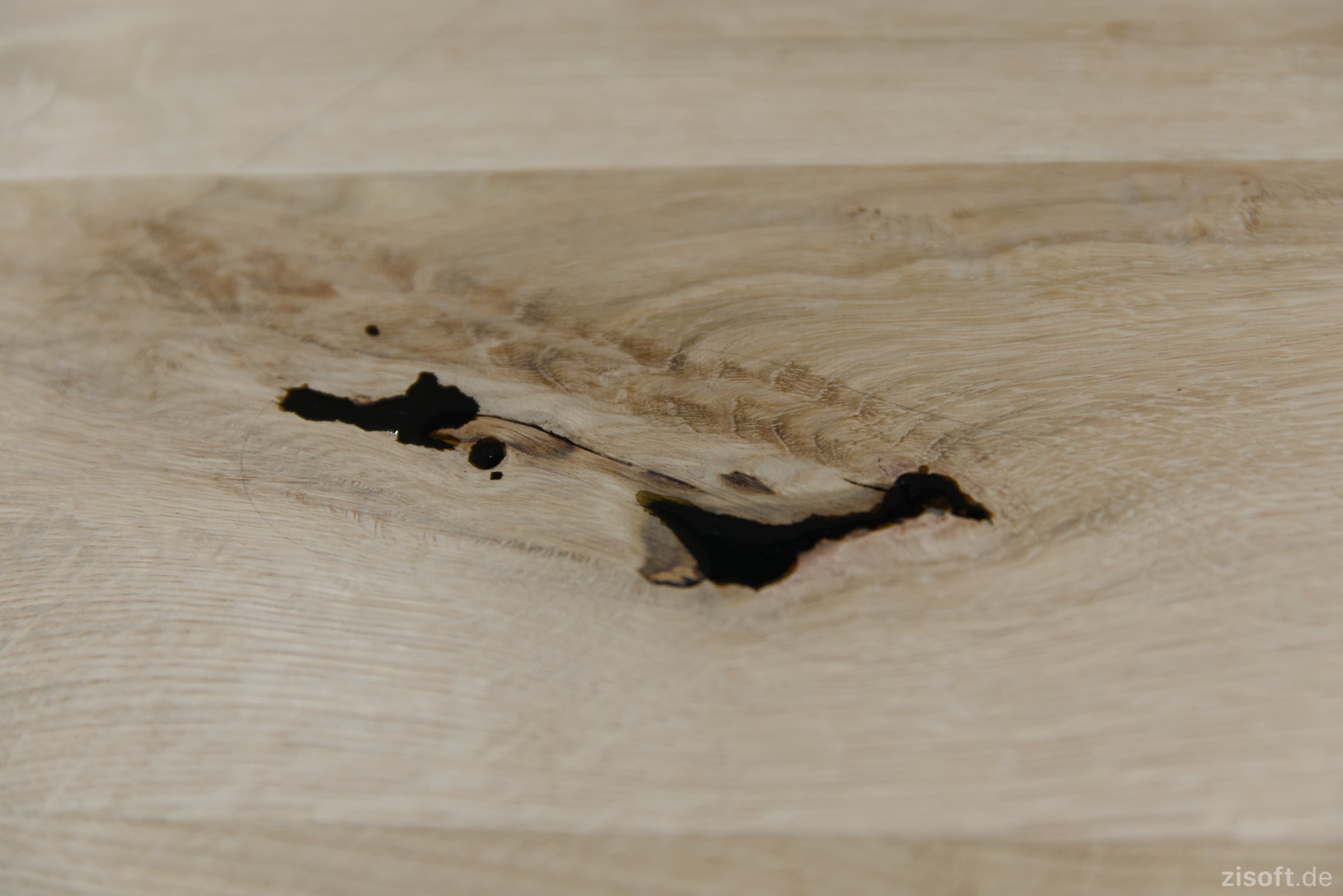

Fehlstellen werden mit schwarz eingefärbtem Epoxidharz gefüllt.
Ich wähle bewusst Bretter mit solchen natürlichen Fehlstellen aus.
-

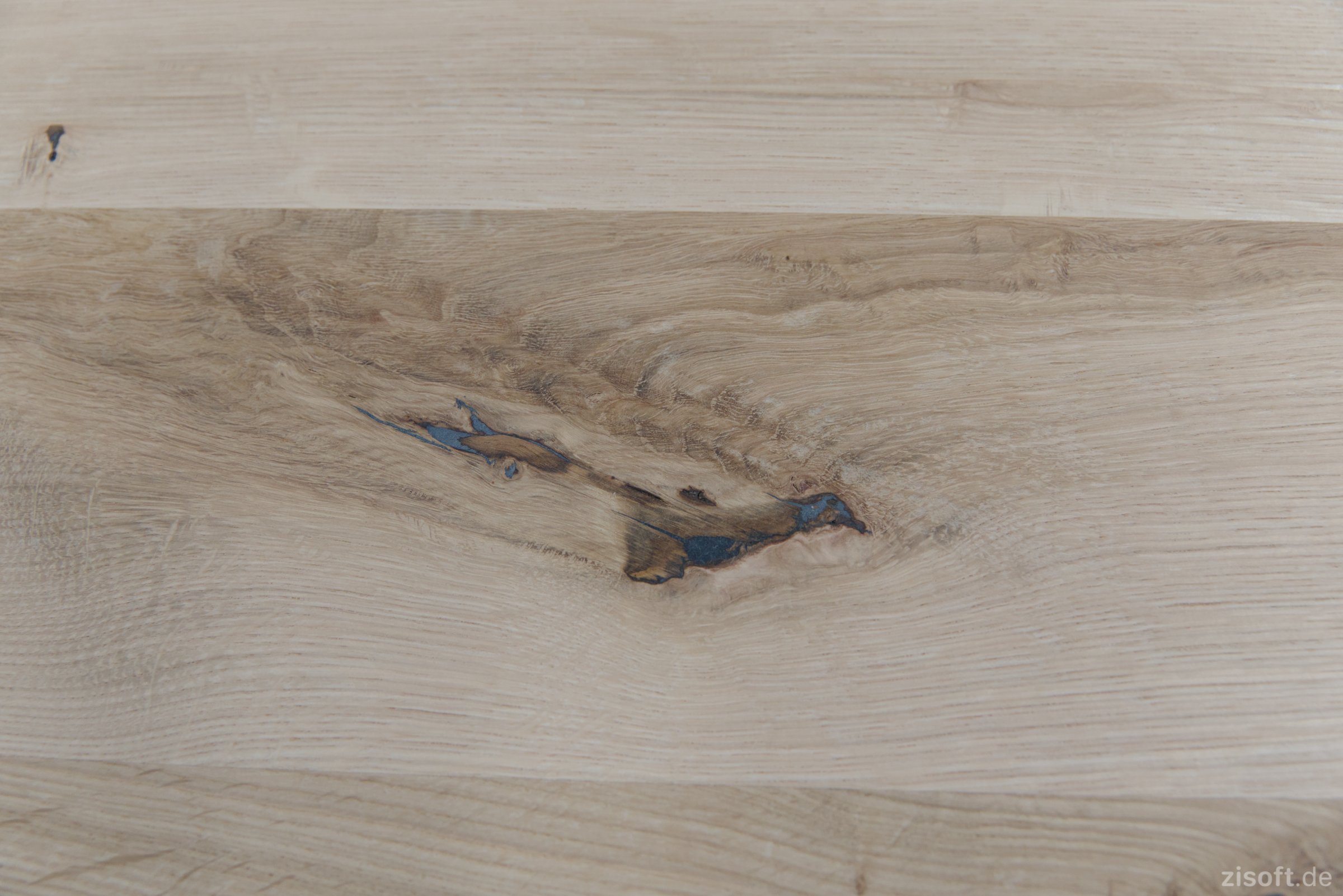

- Nach dem Verschleifen.
-
-

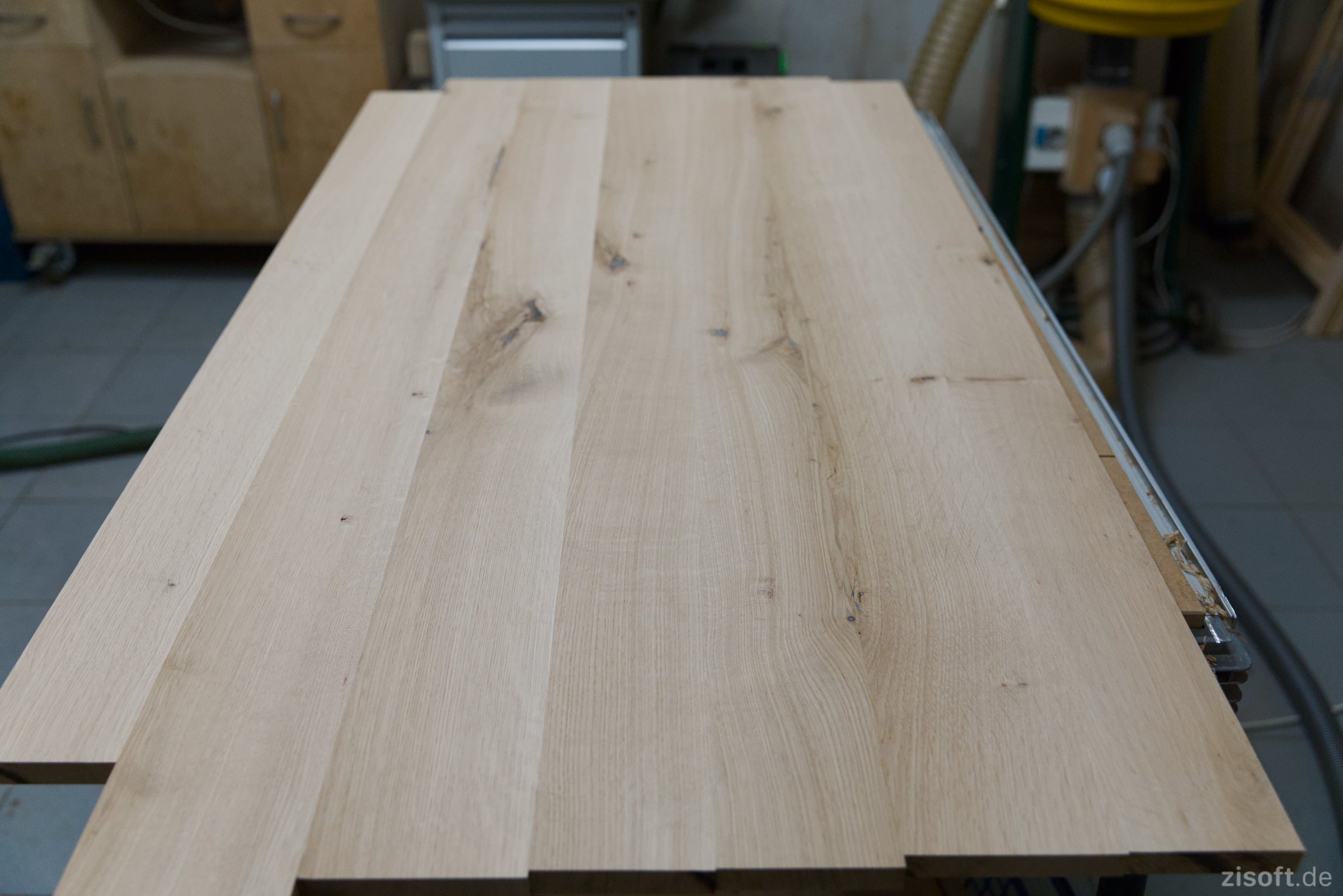

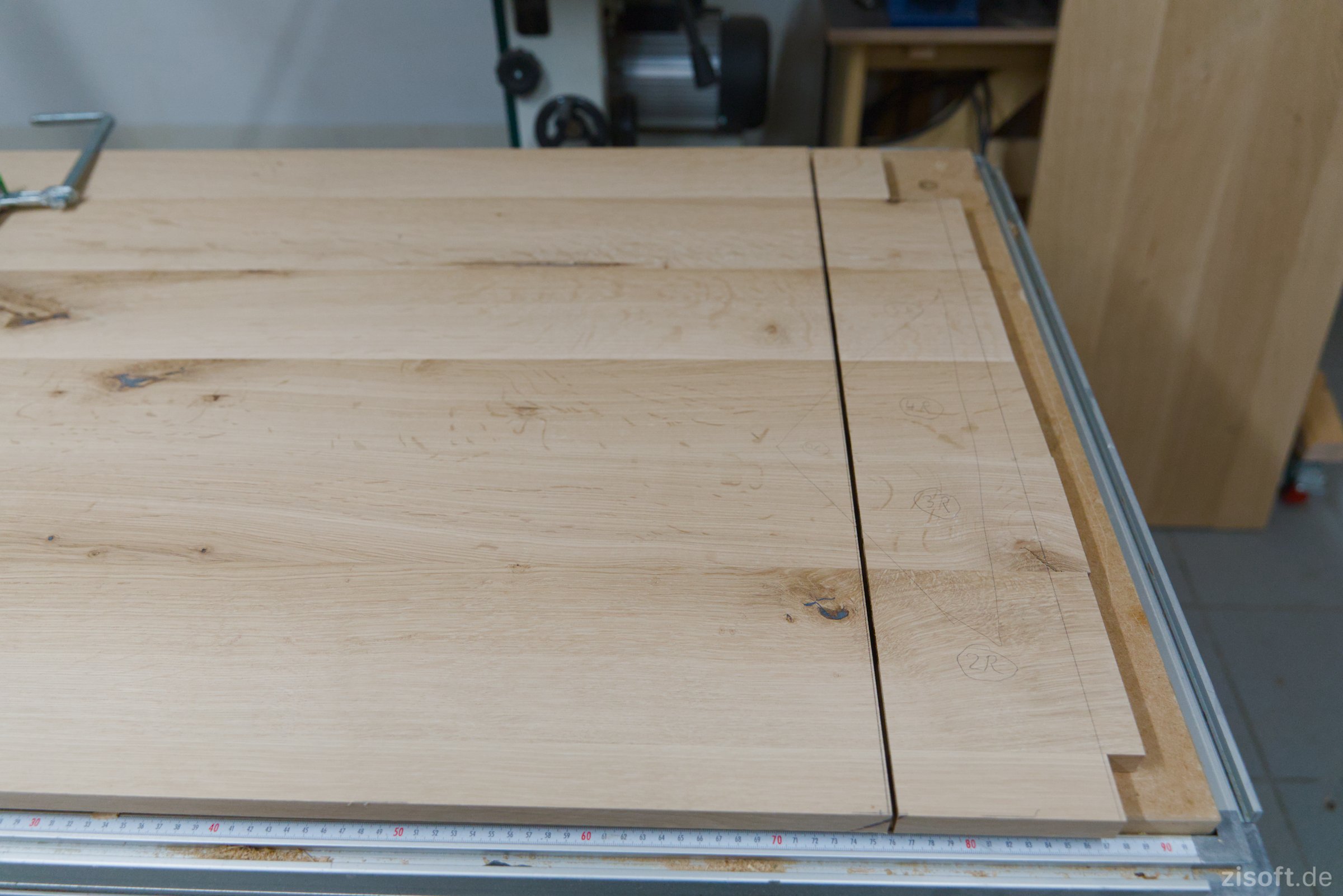

- Fertig für den Zuschnitt auf Endmaß.
-
- Die beim Zuschnitt der oberen Tischplatte abfallenden Enden werden für die Seitenwände verwendet, um ein durchlaufendes Maserbild zu erhalten.
-

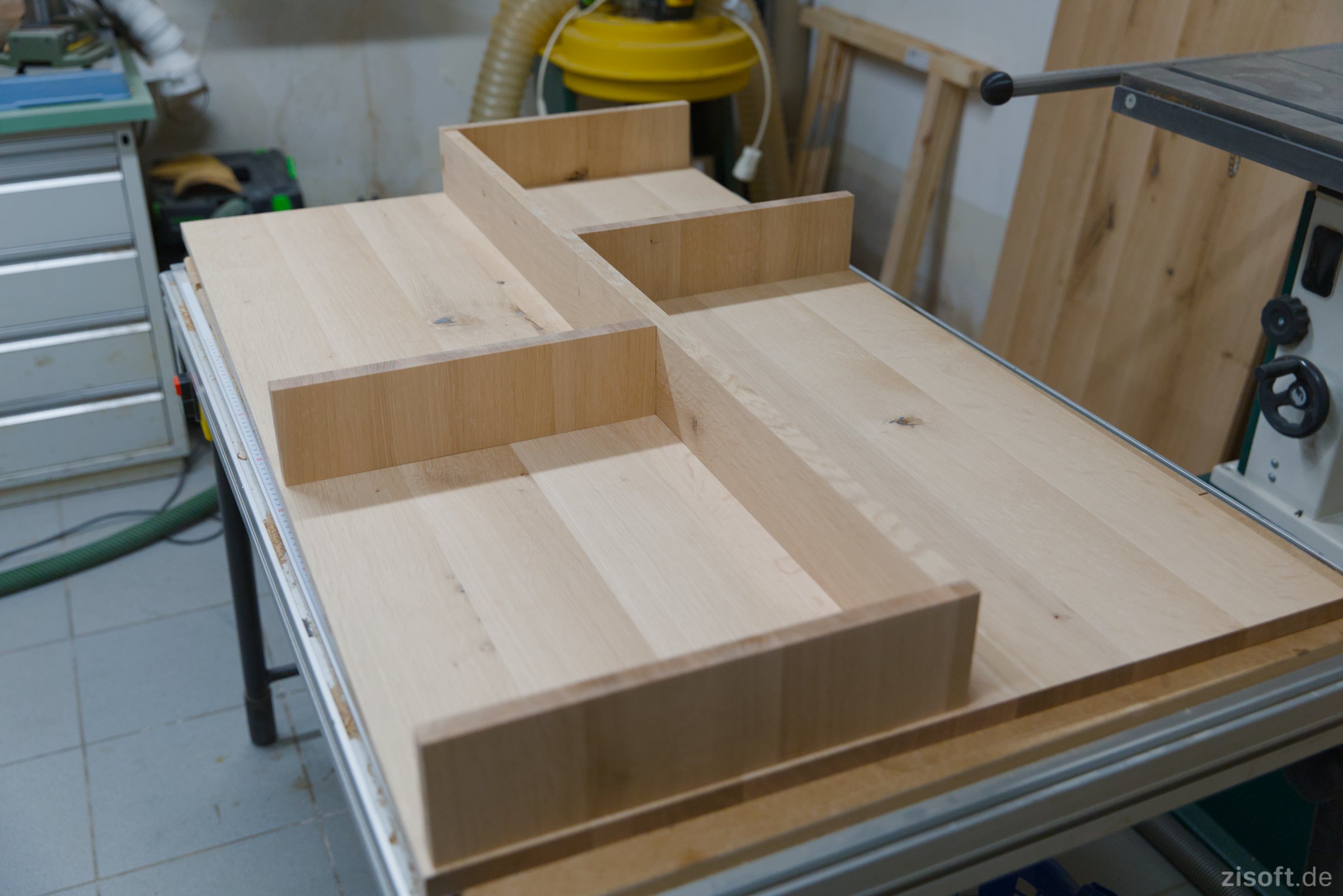

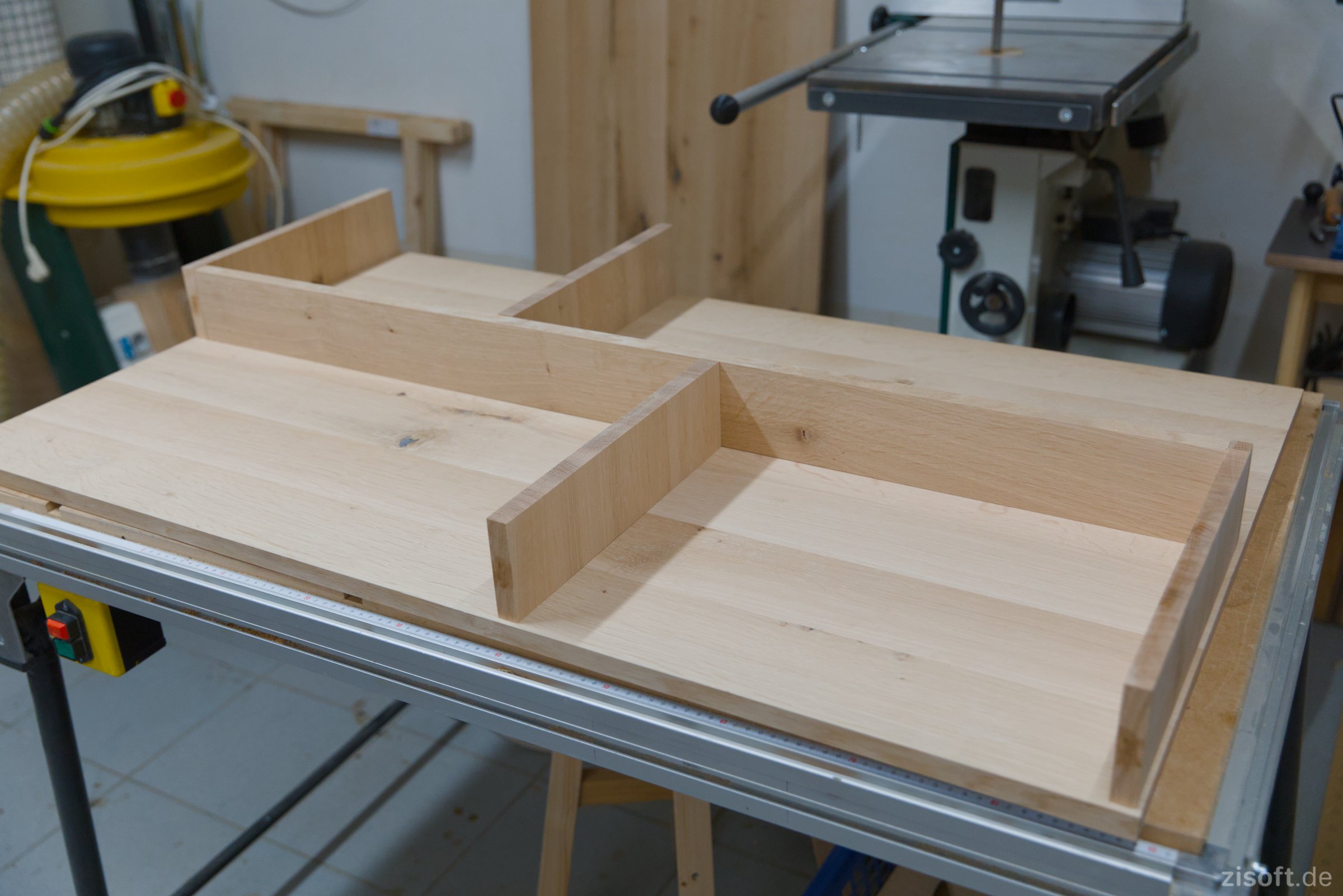

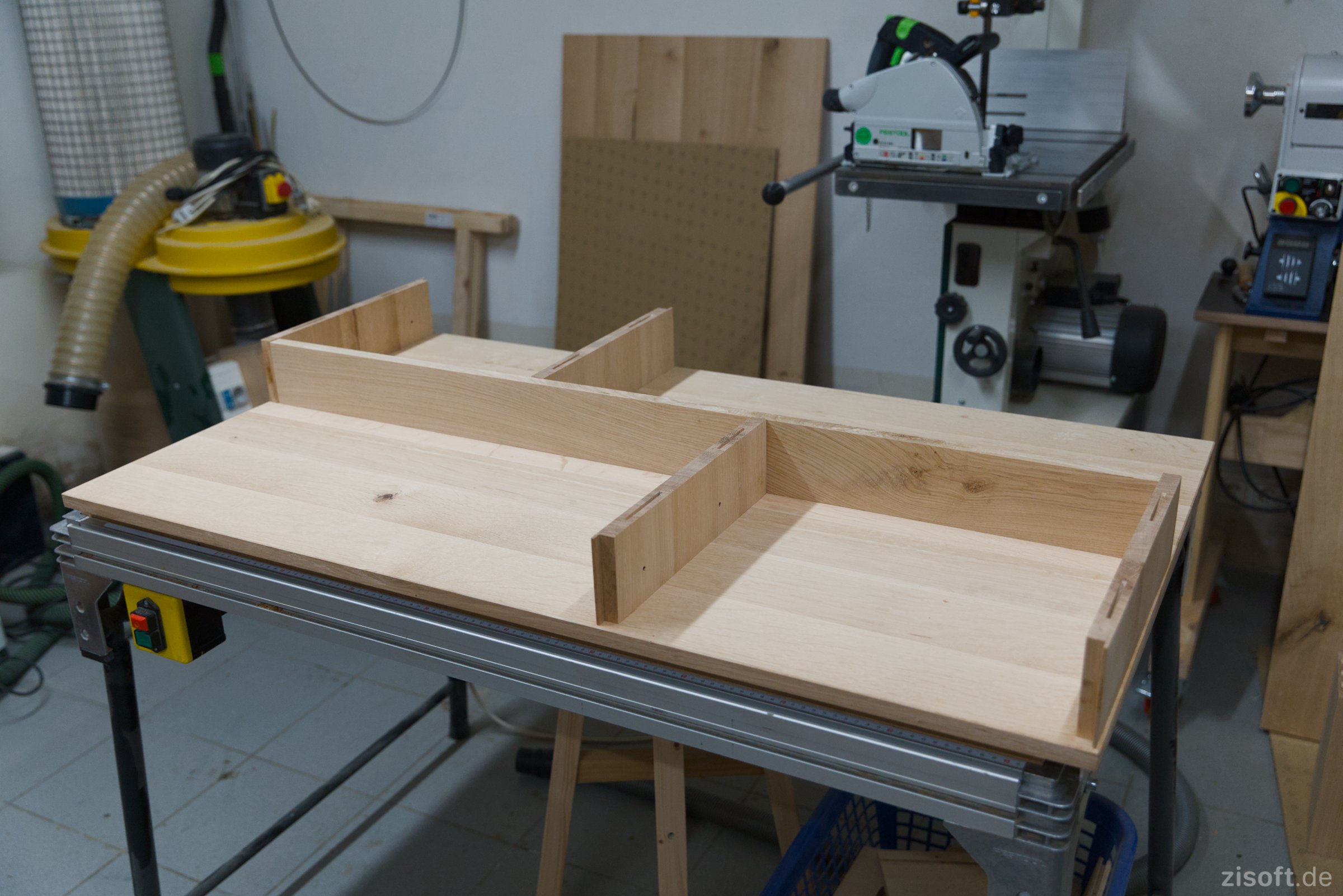

- Provisorischer Aufbau der Innenkonstruktion.
-
-

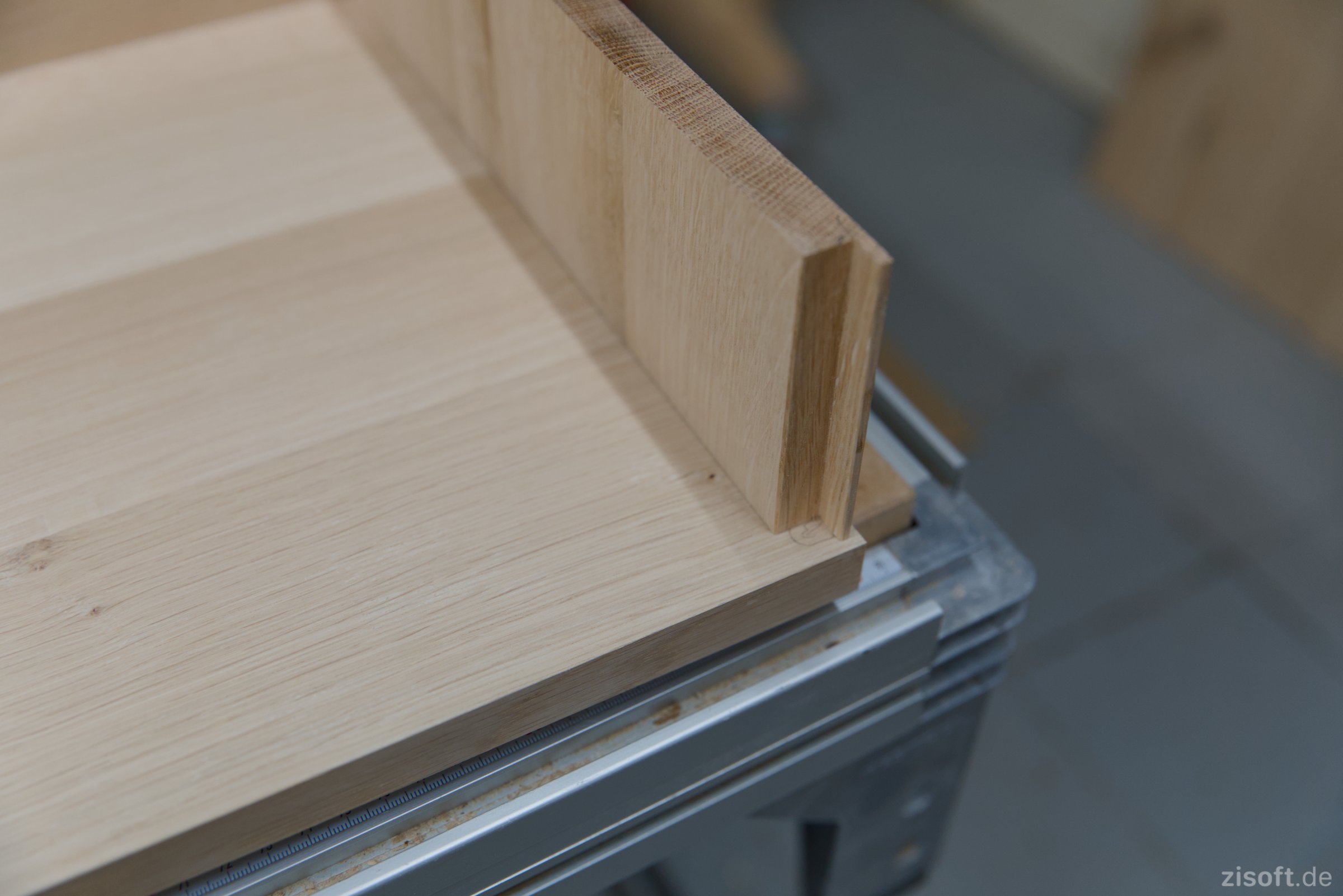

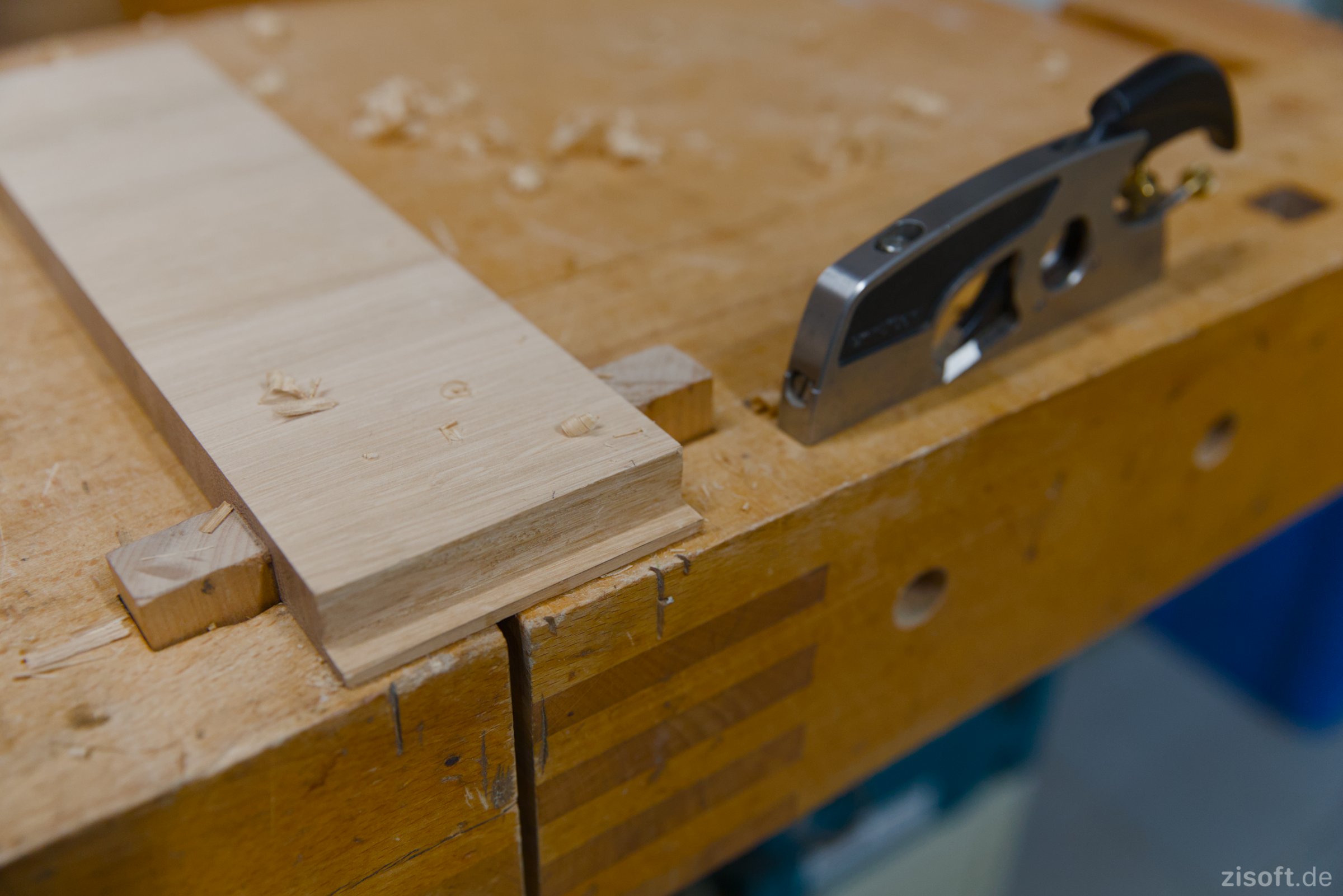

- Für die versenkten Schubladenfronten werden die Seitenteile gefalzt.
-
-
-

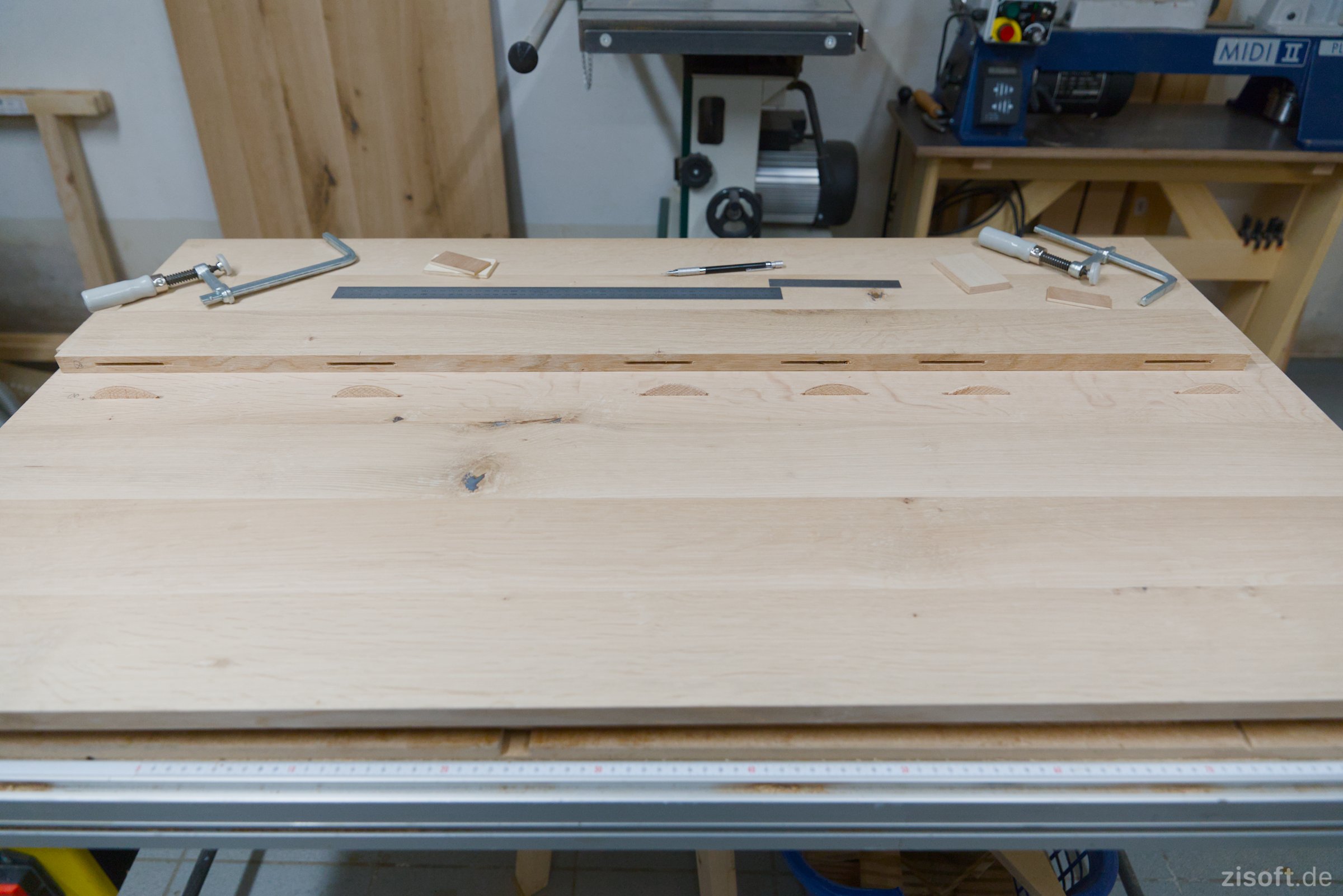

Die Innnenkonstruktion verbinde ich mit Flachdübeln mit den Tischplatten.
Ein asymmetrisch versetzter Flachdübel stellt sicher, dass beim Zusammenbau nichts verdreht wird.
-

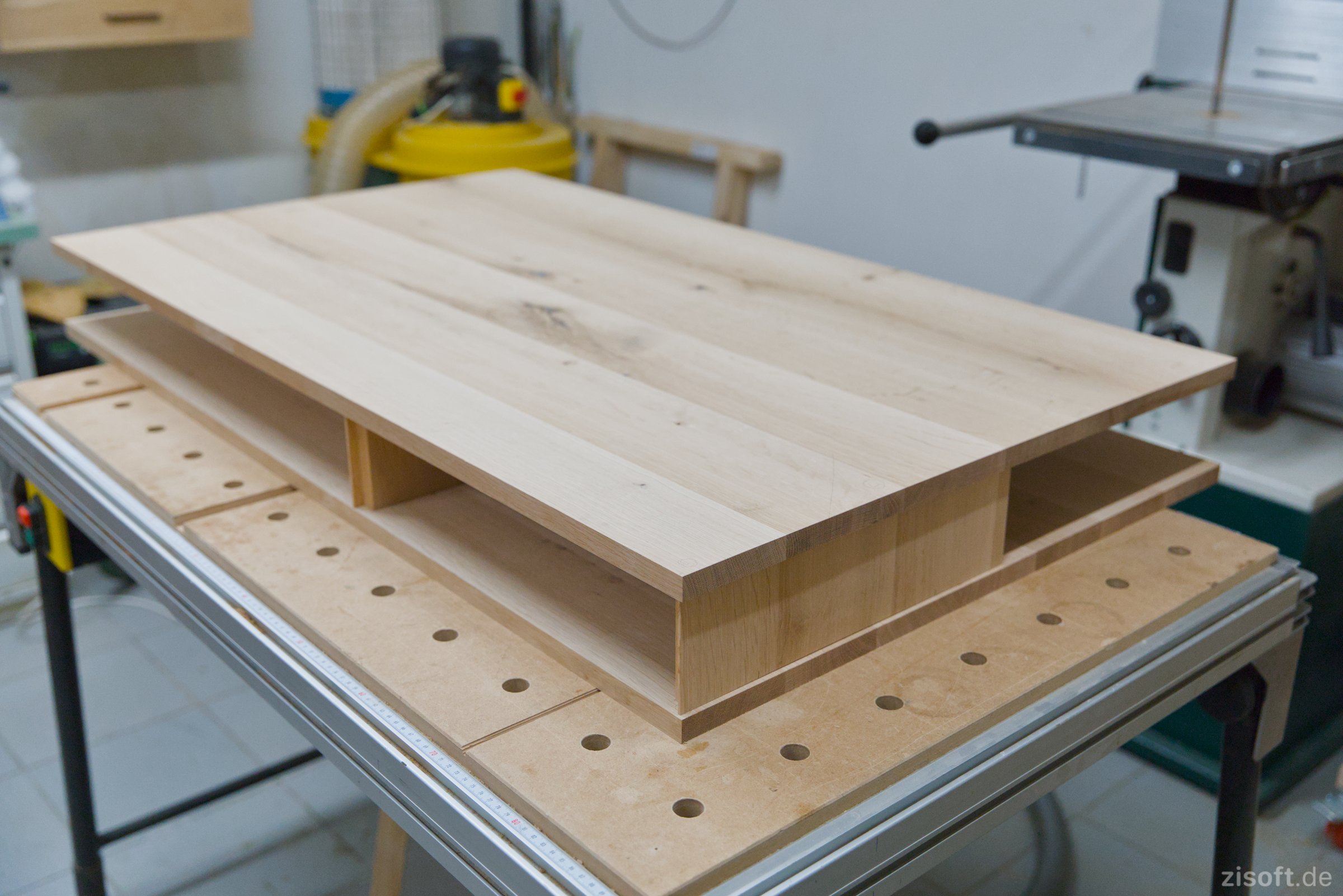

- Probe-Zusammenbau
-

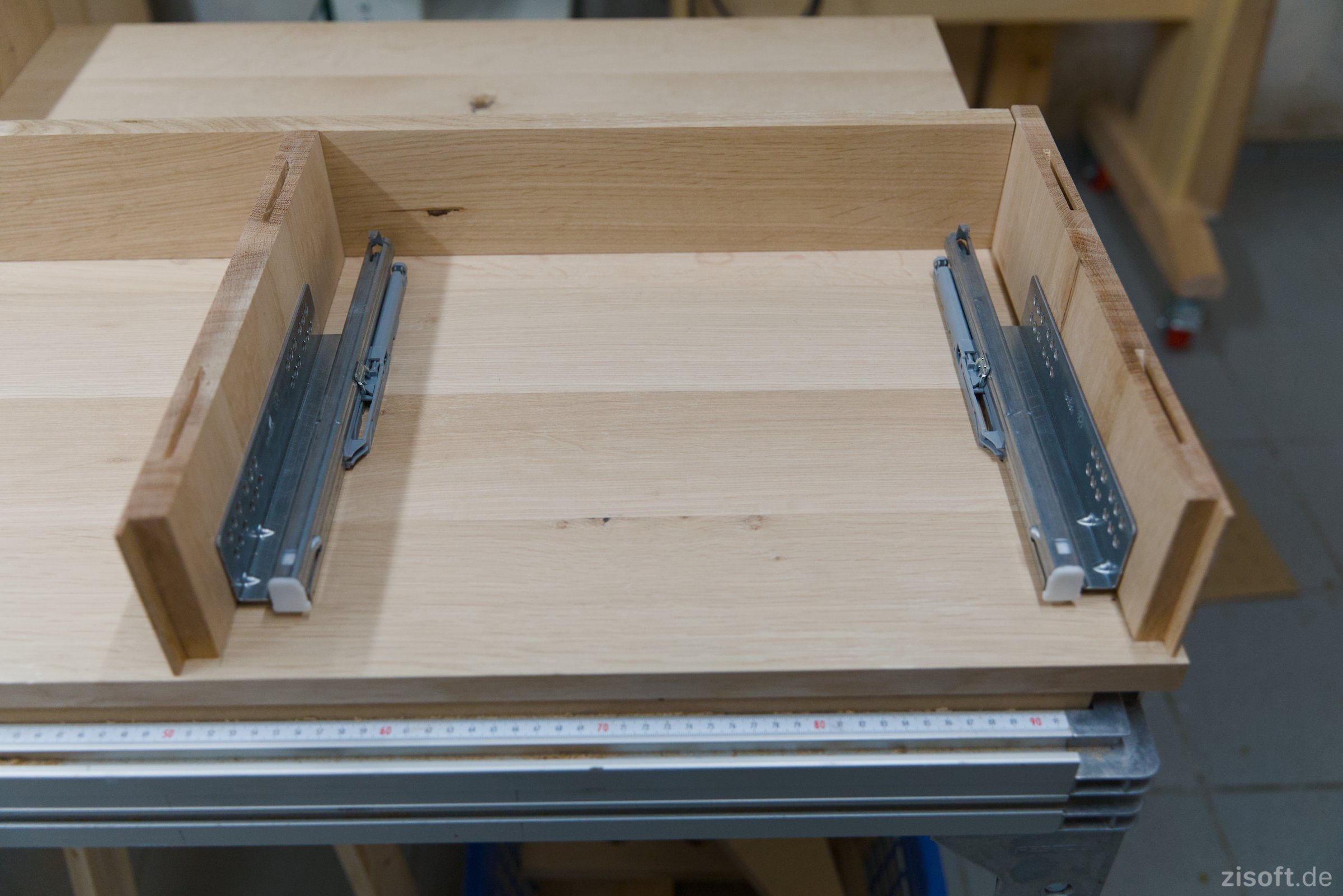

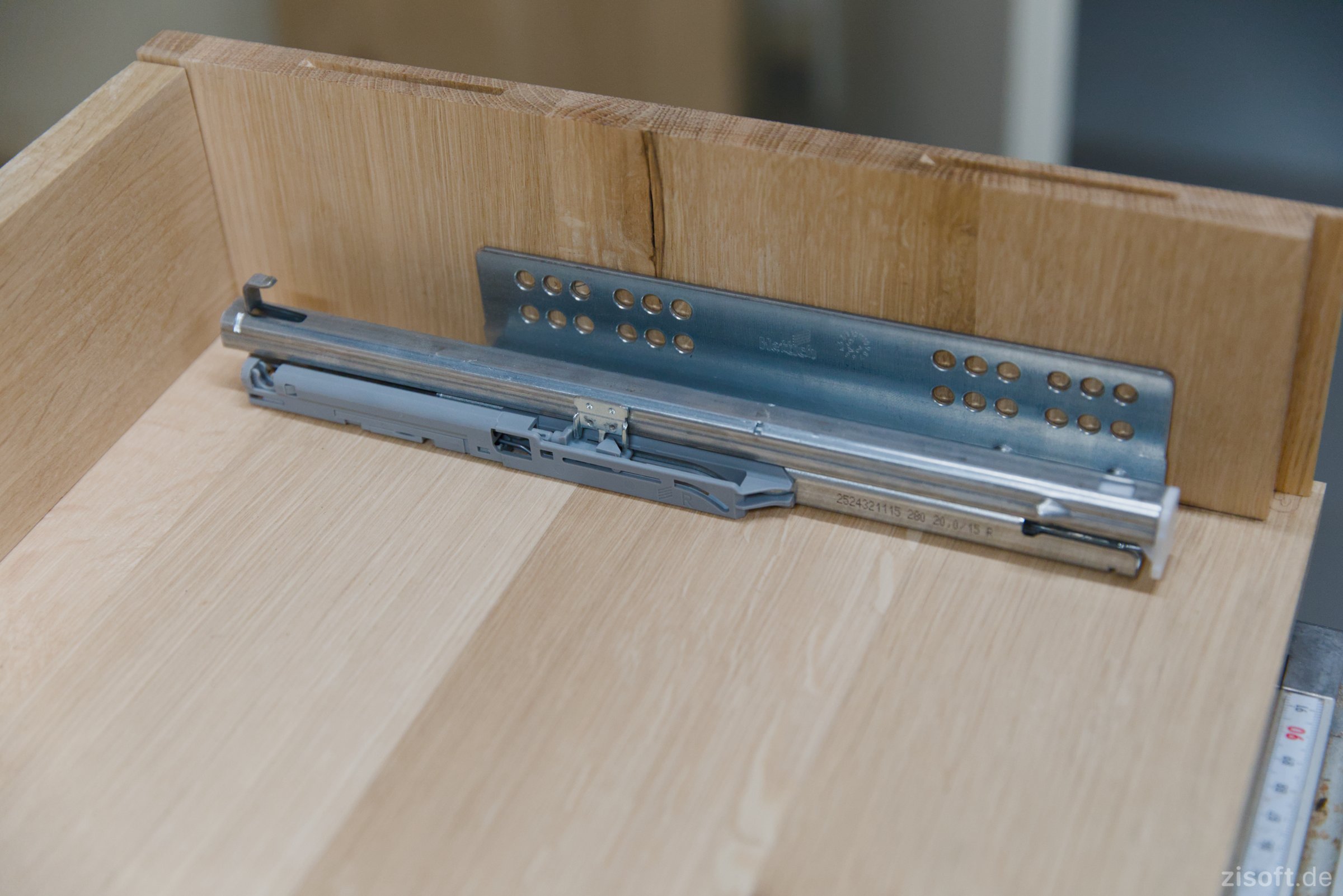

- Die Schubladenauszüge werden positioniert.
-
- Ich verwende die Hettich Quadro V6 Push-To-Open Vollauszüge.
-

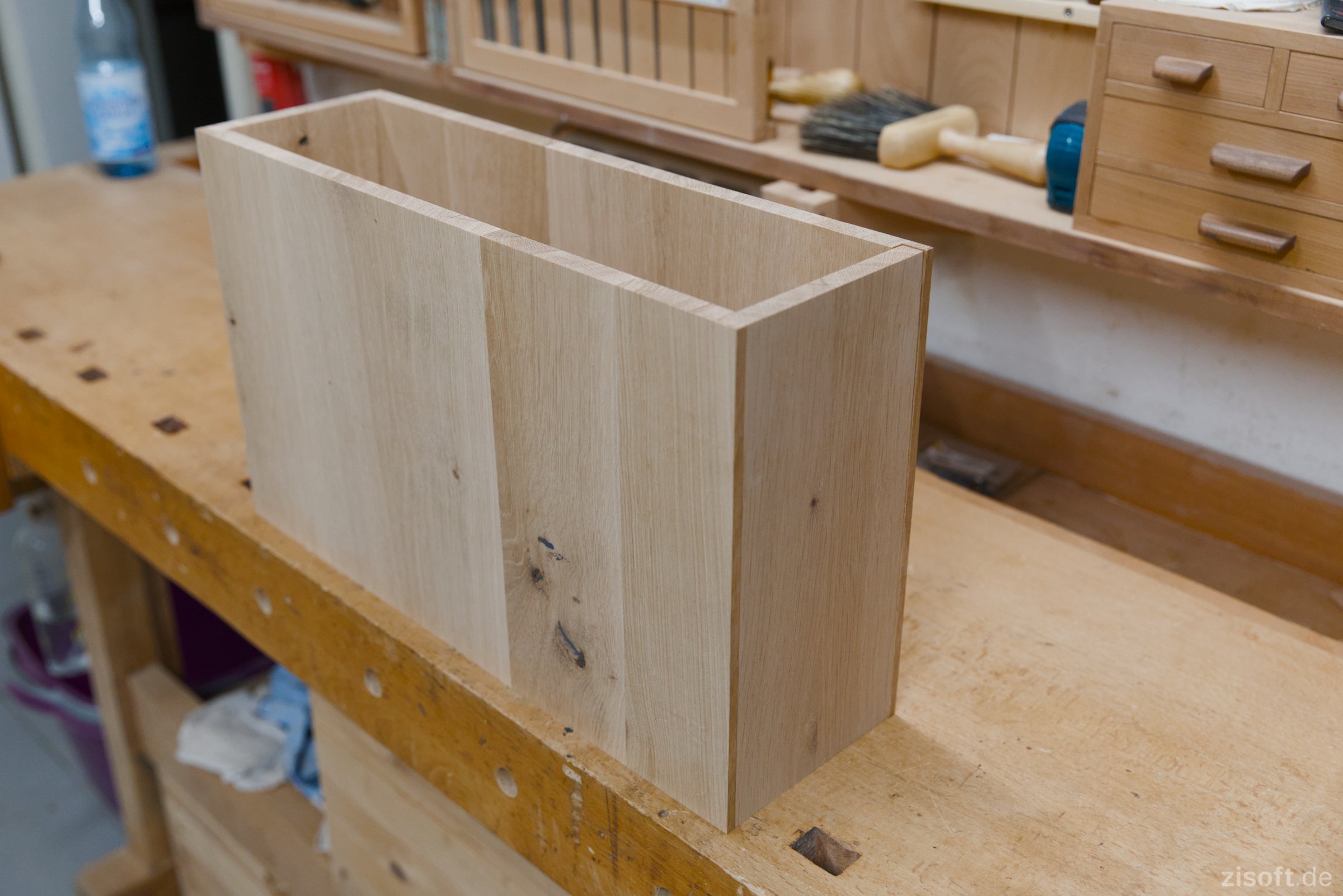

- Der Sockel entsteht.
-
- Um die breiten Sockelwände vor dem Werfen zu schützen, werden auf der Innenseite Gratleisten eingebracht.
-

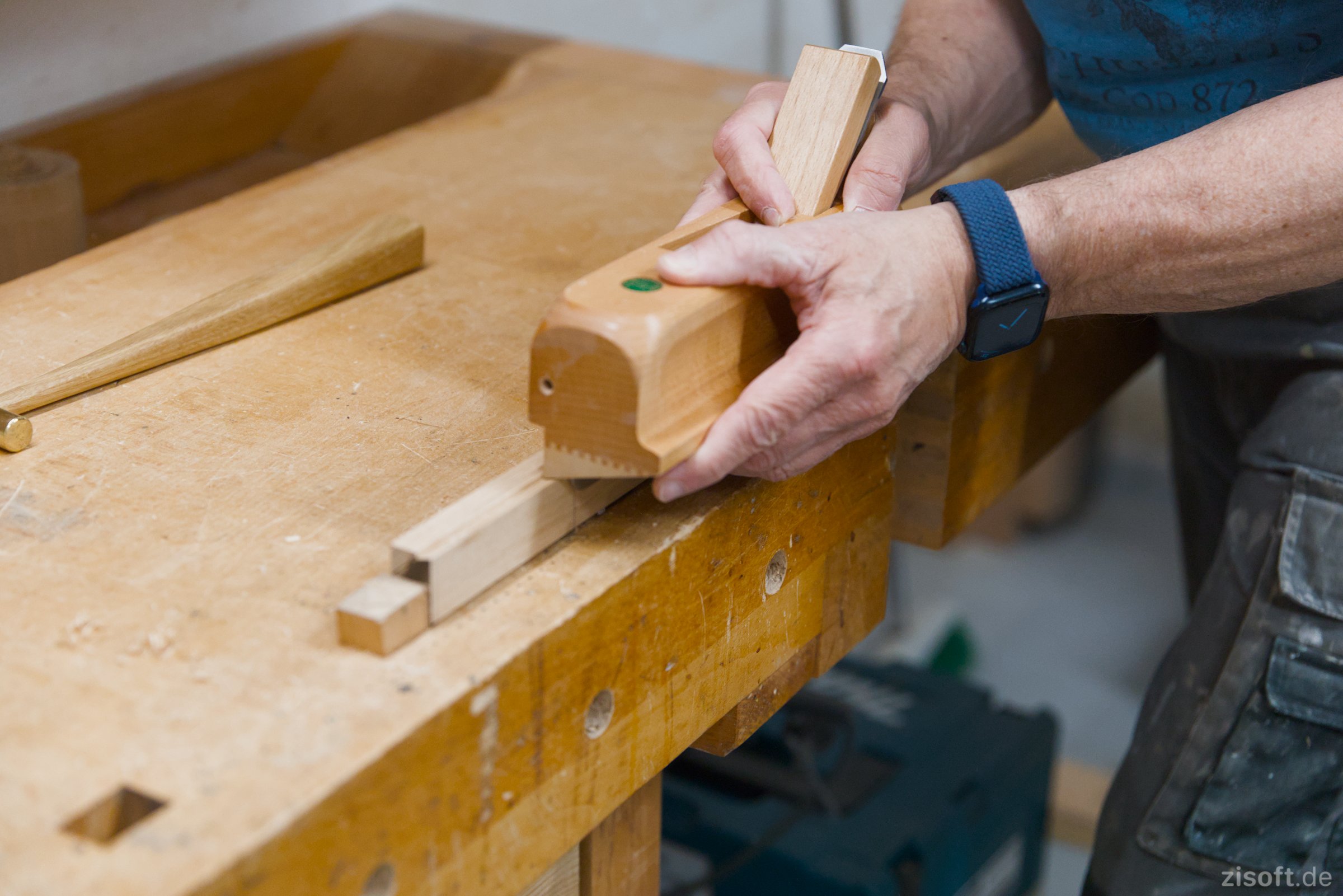

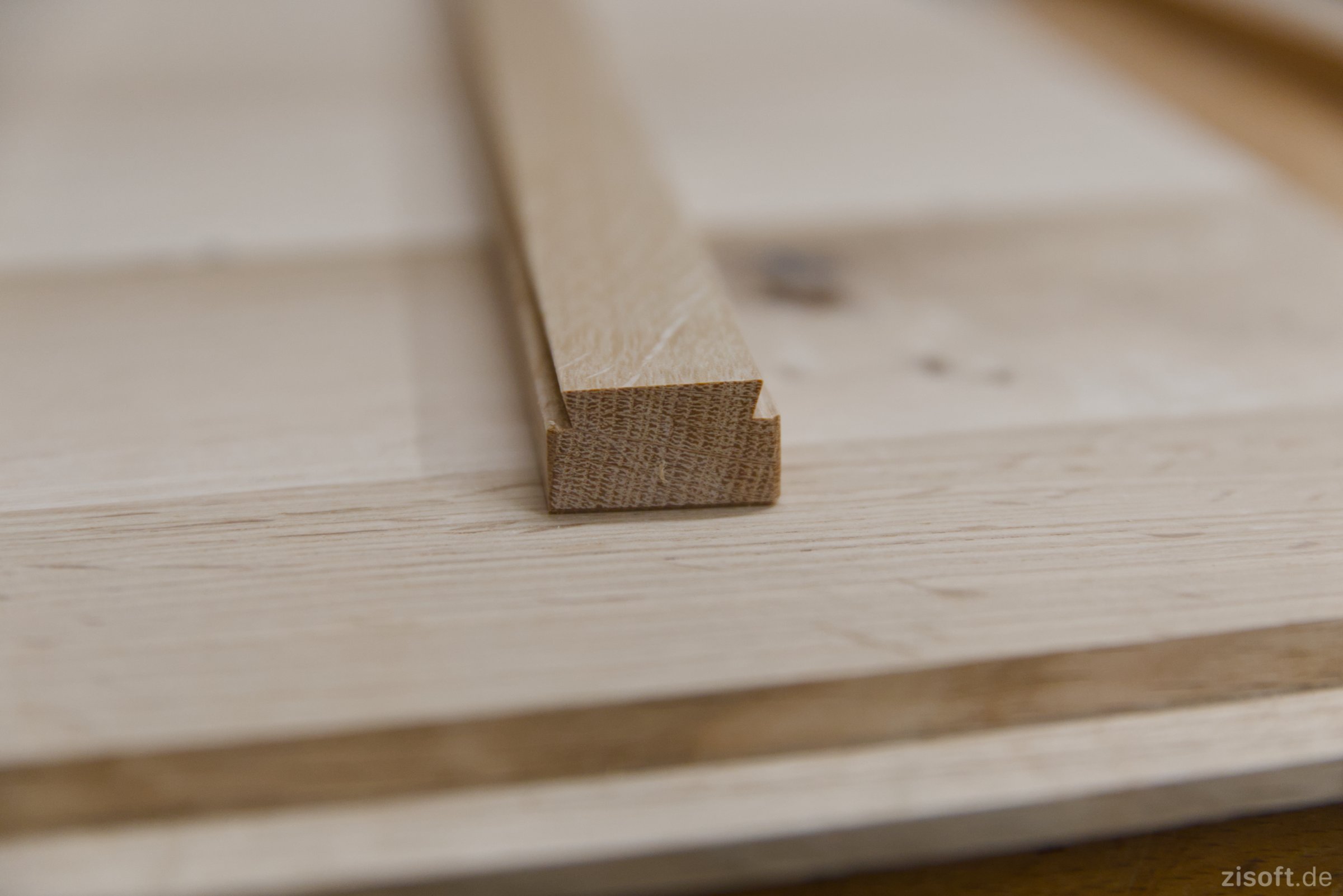

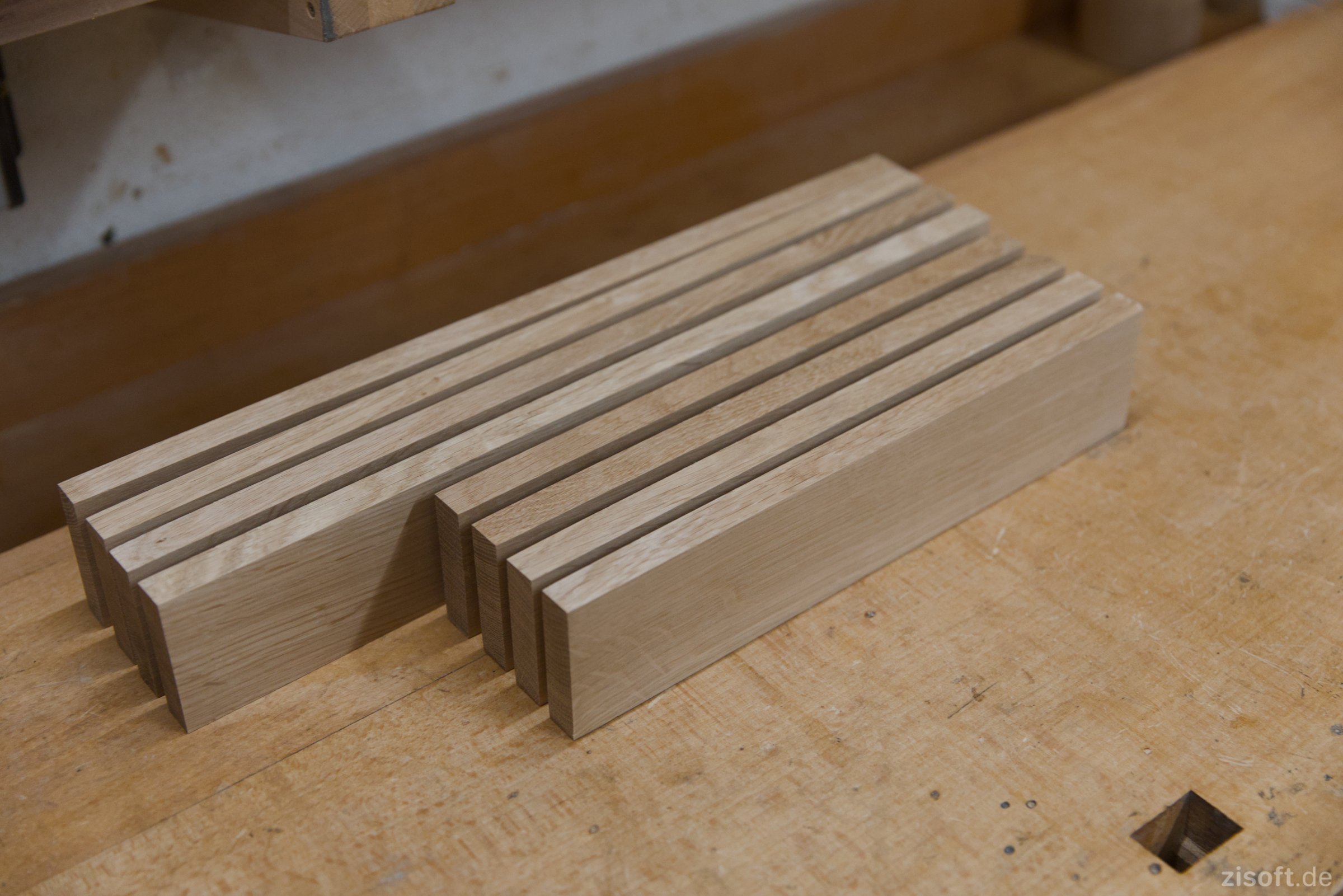

- Gratleisten hobeln.
-
-

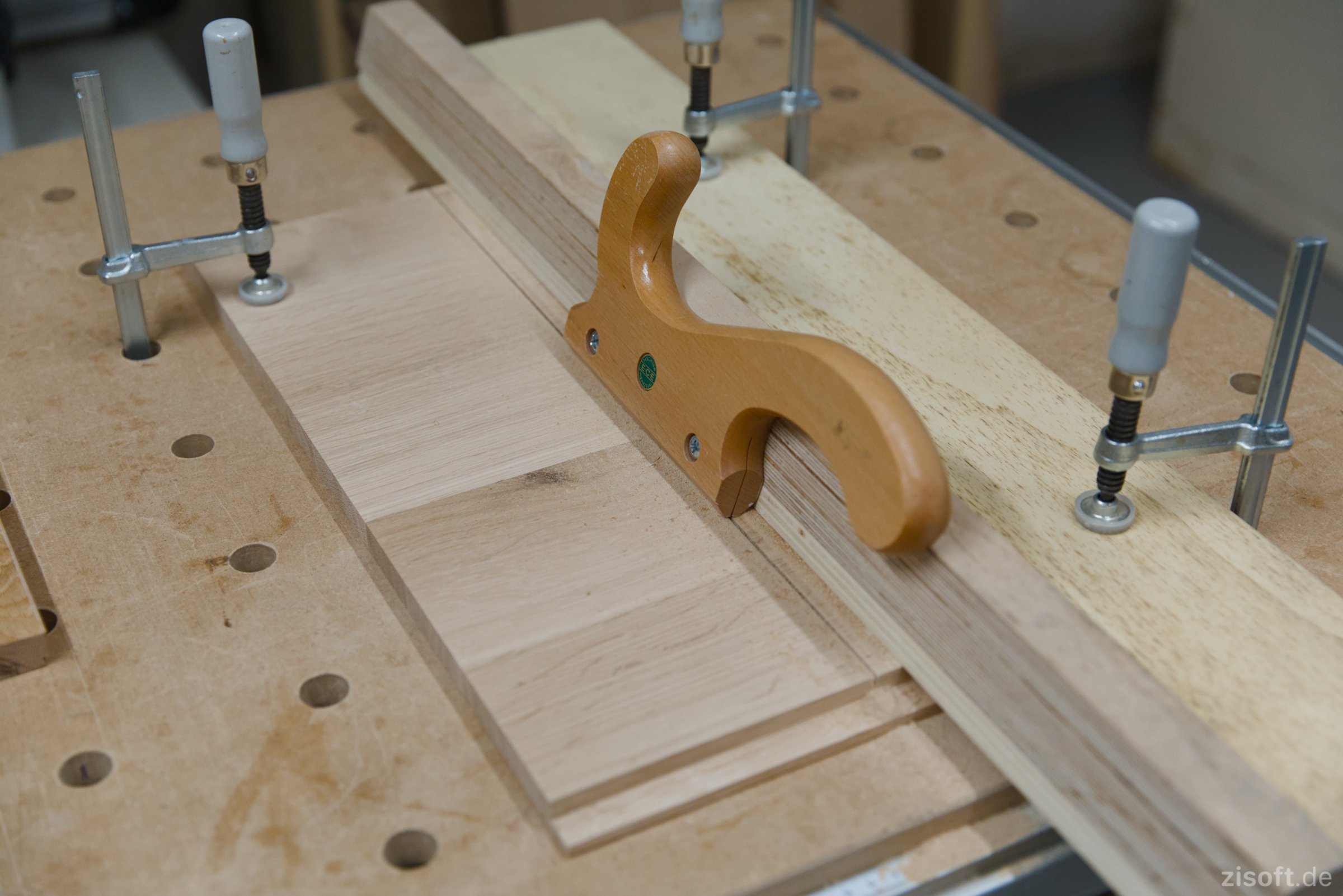

- Gratnuten sägen.
-
- Gratnuten ausgearbeitet.
-

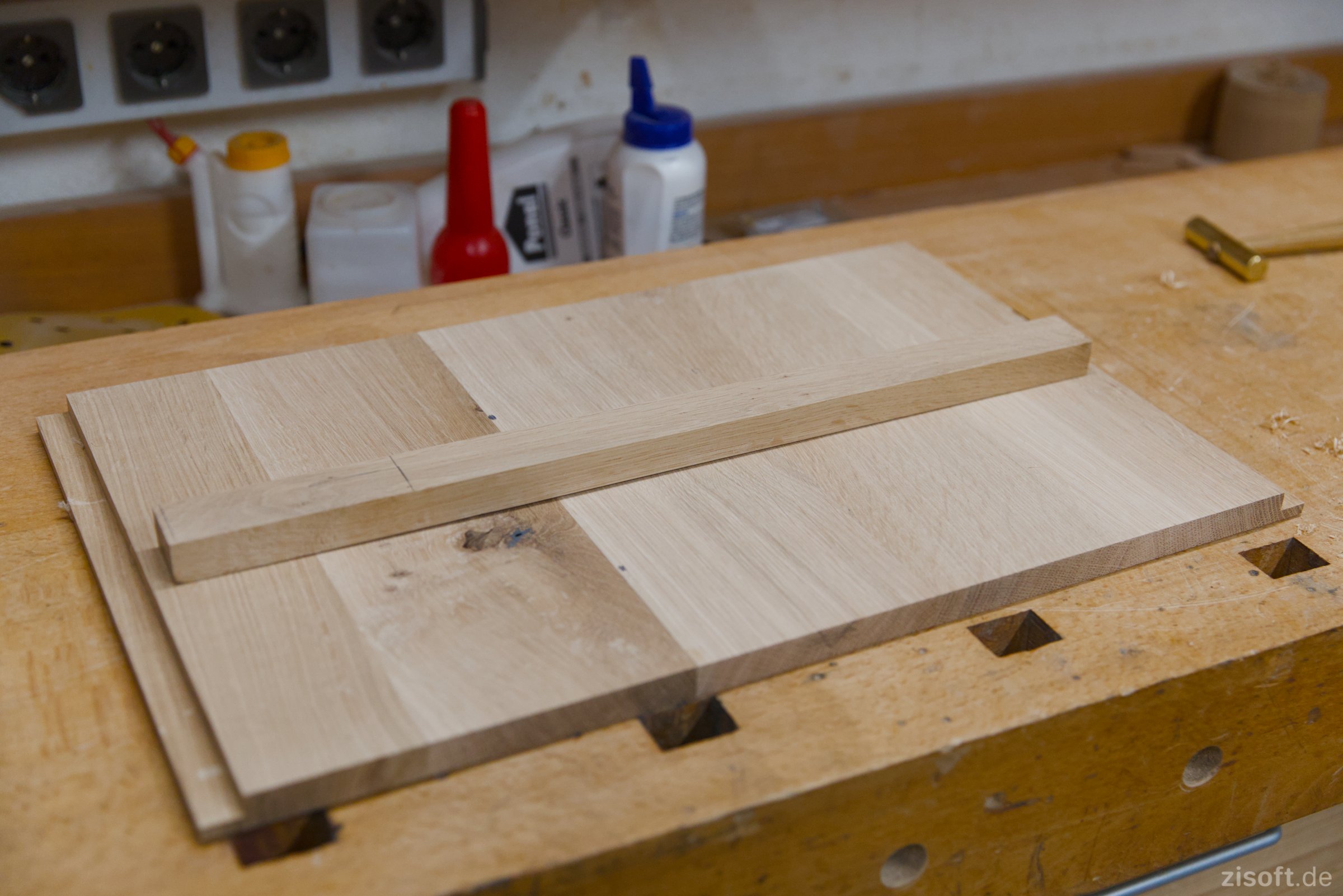

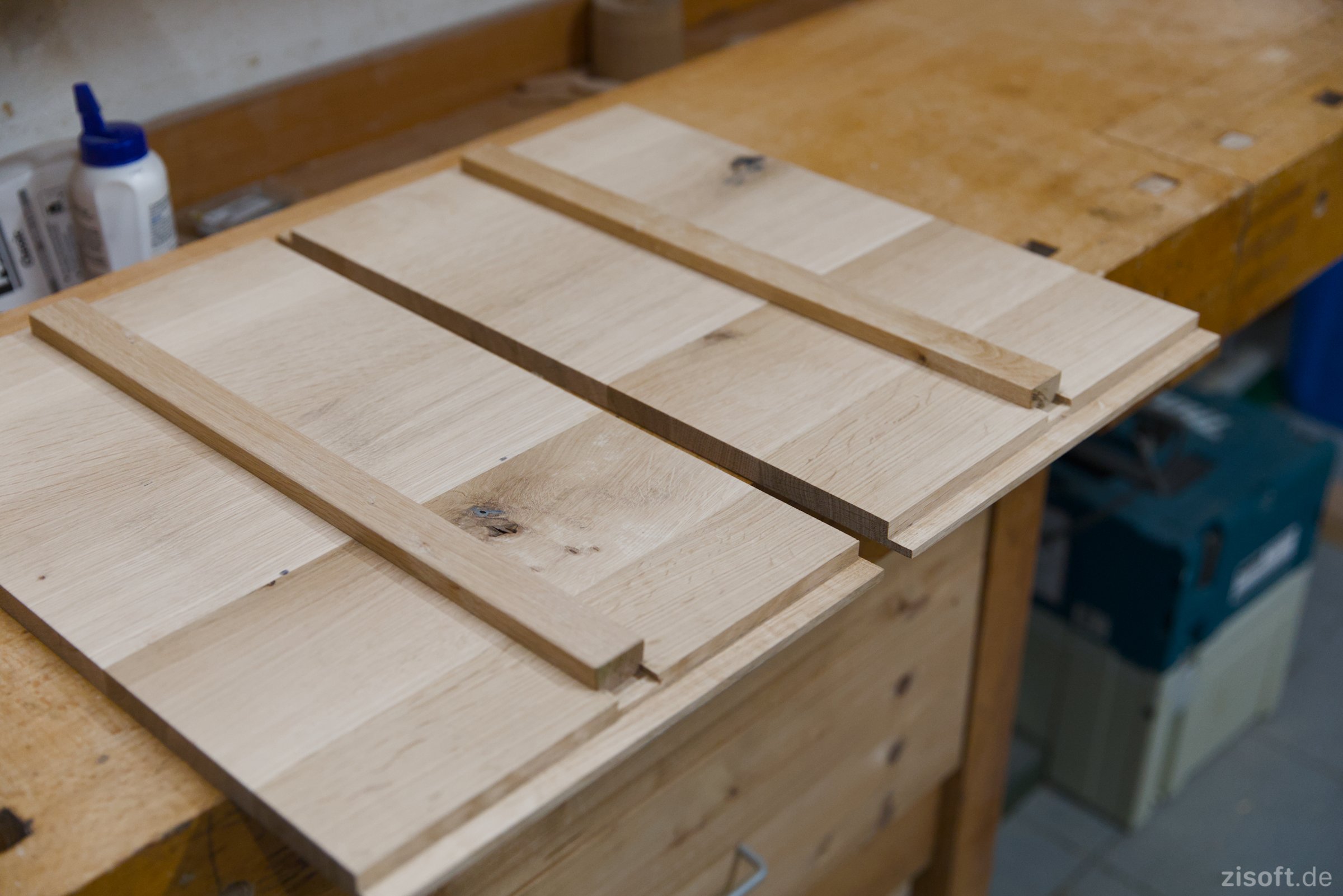

- Gratleisten eingepasst und eingetrieben.
-
- So wird der Sockel aussehen.
-
-

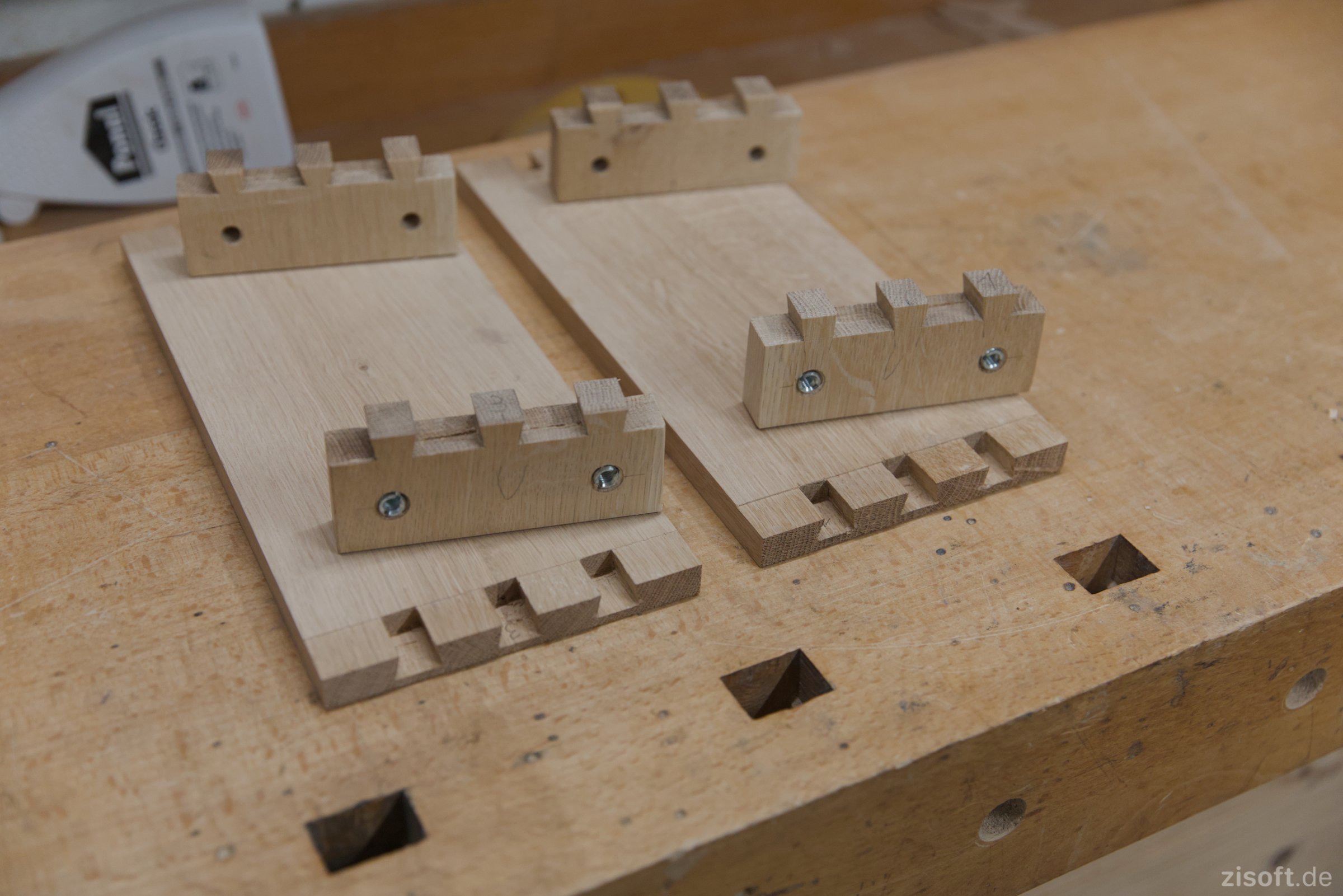

Die Montageleisten, mit denen Boden- und Tischplatte mit dem Sockel verbunden werden.
Für eine stabile Verbindung werden sie gezinkt. Halbverdeckte Ausführung, damit die Verbindung von außen nicht sichtbar ist.
-

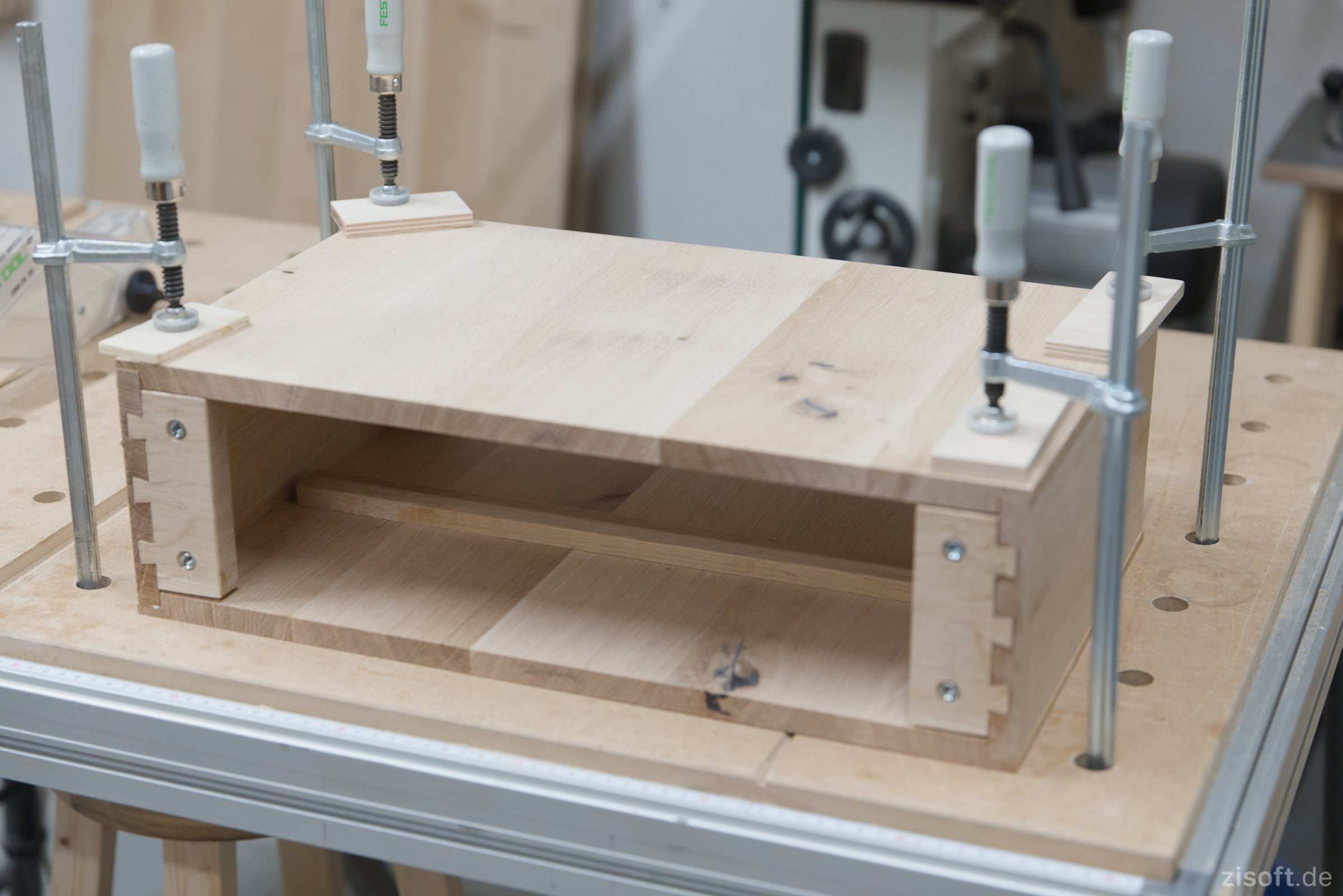

- Jetzt kann der Sockel verleimt werden.
-

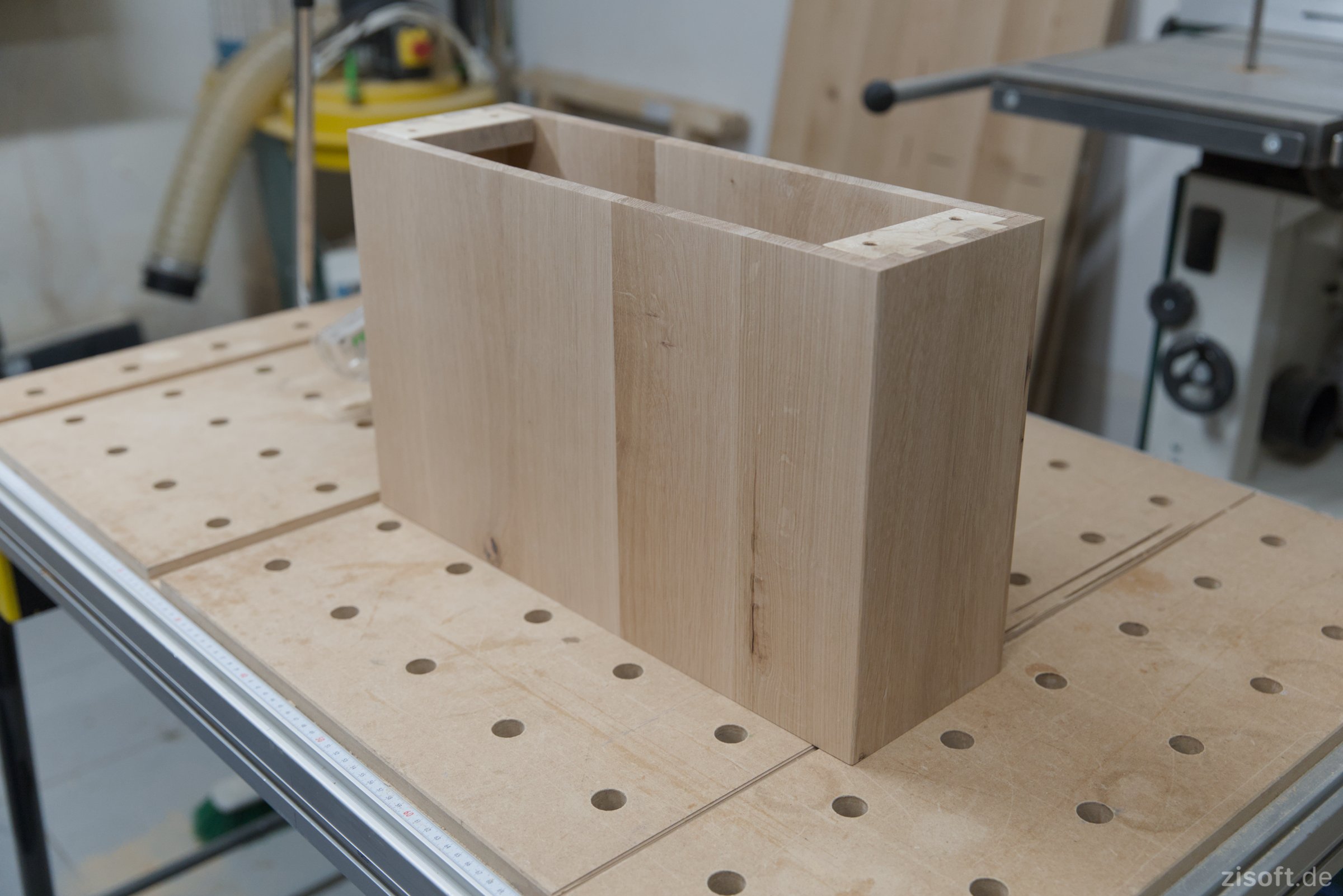

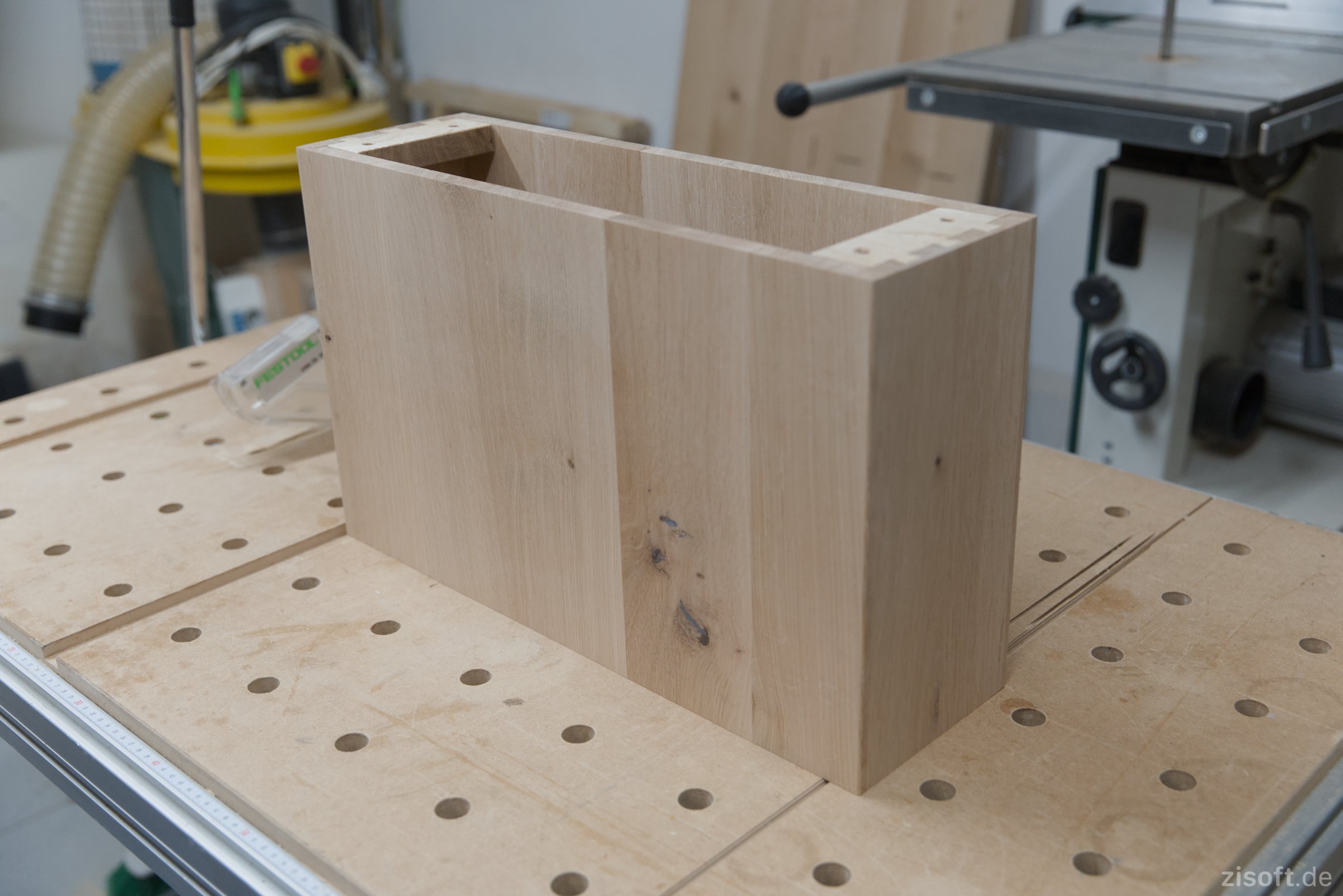

- Sockel fertig und geschliffen.
-
- Ansicht von der anderen Seite.
-
-

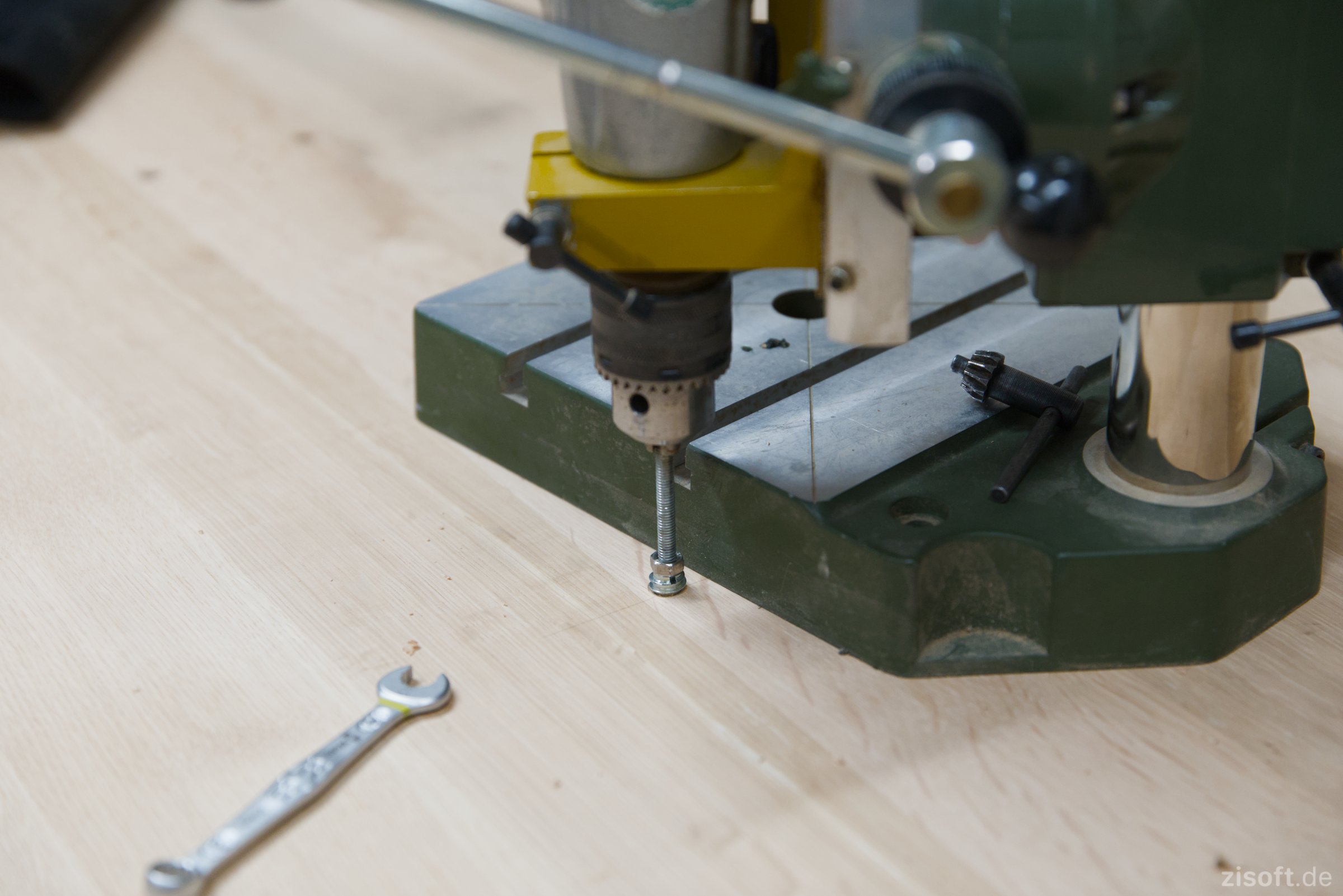

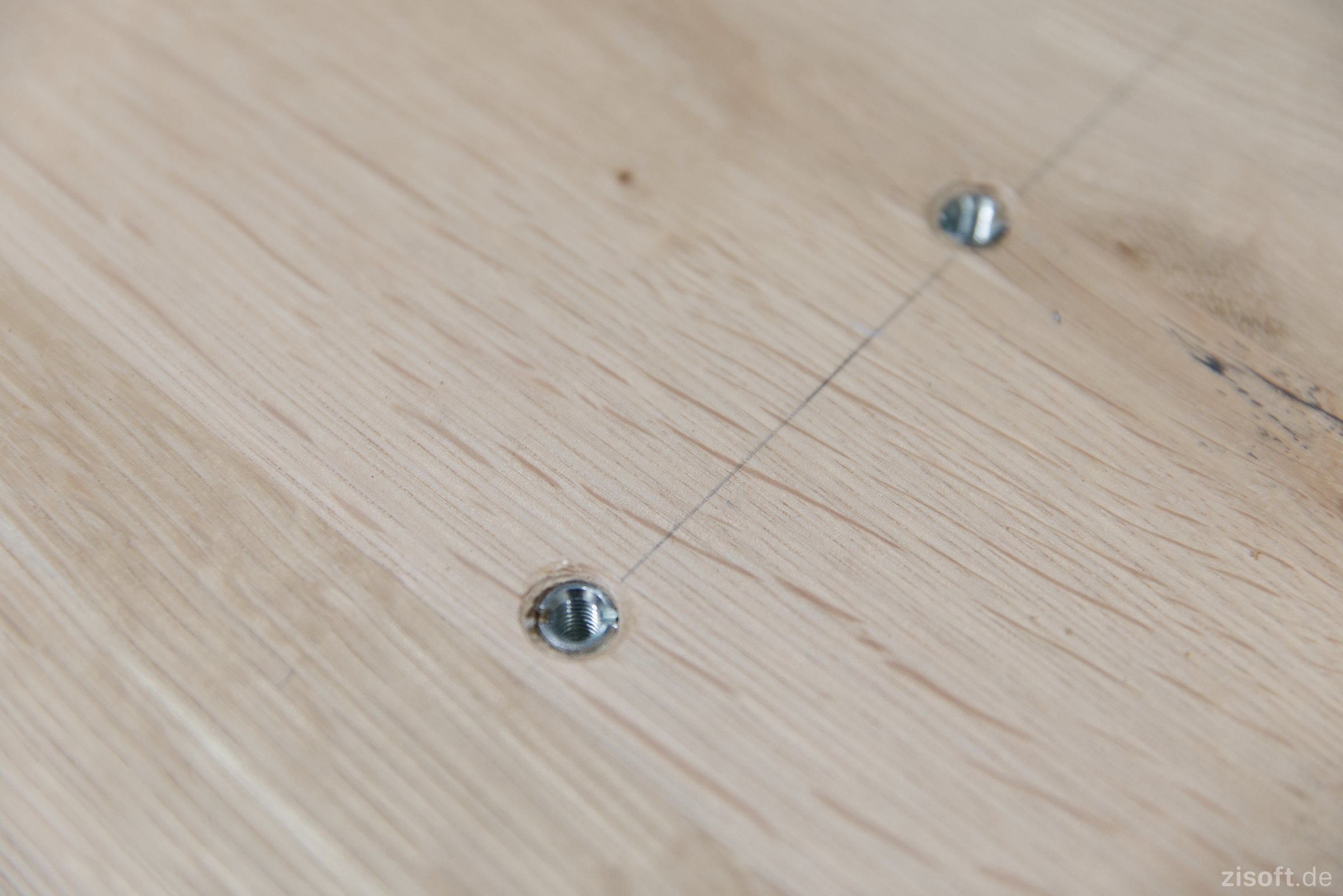

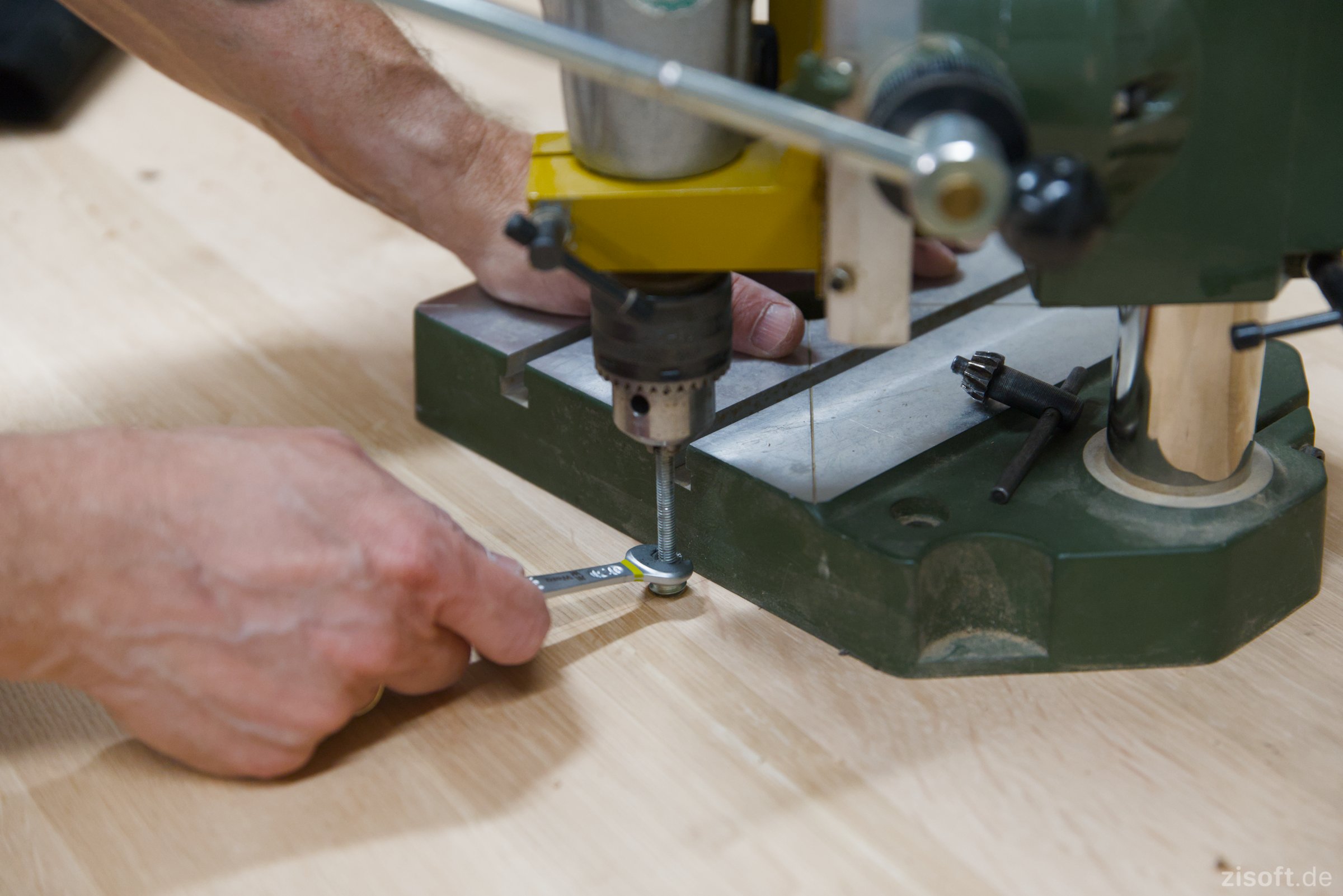

Die M6-Rampamuffen werden eingedreht. Dazu spanne ich ein Stück M6 Gewindestange in das Bohrfutter der Bohrmaschine. Die Rampamuffe wird aufgeschraubt und mit einer Mutter gekontert.
Die Bohrmaschine im Bohrständer sorgt dafür, dass die Rampamuffe gerade eingedreht wird.
-
-
-
-
Alle Flächen wurden bis zur Körnung 240 geschliffen.

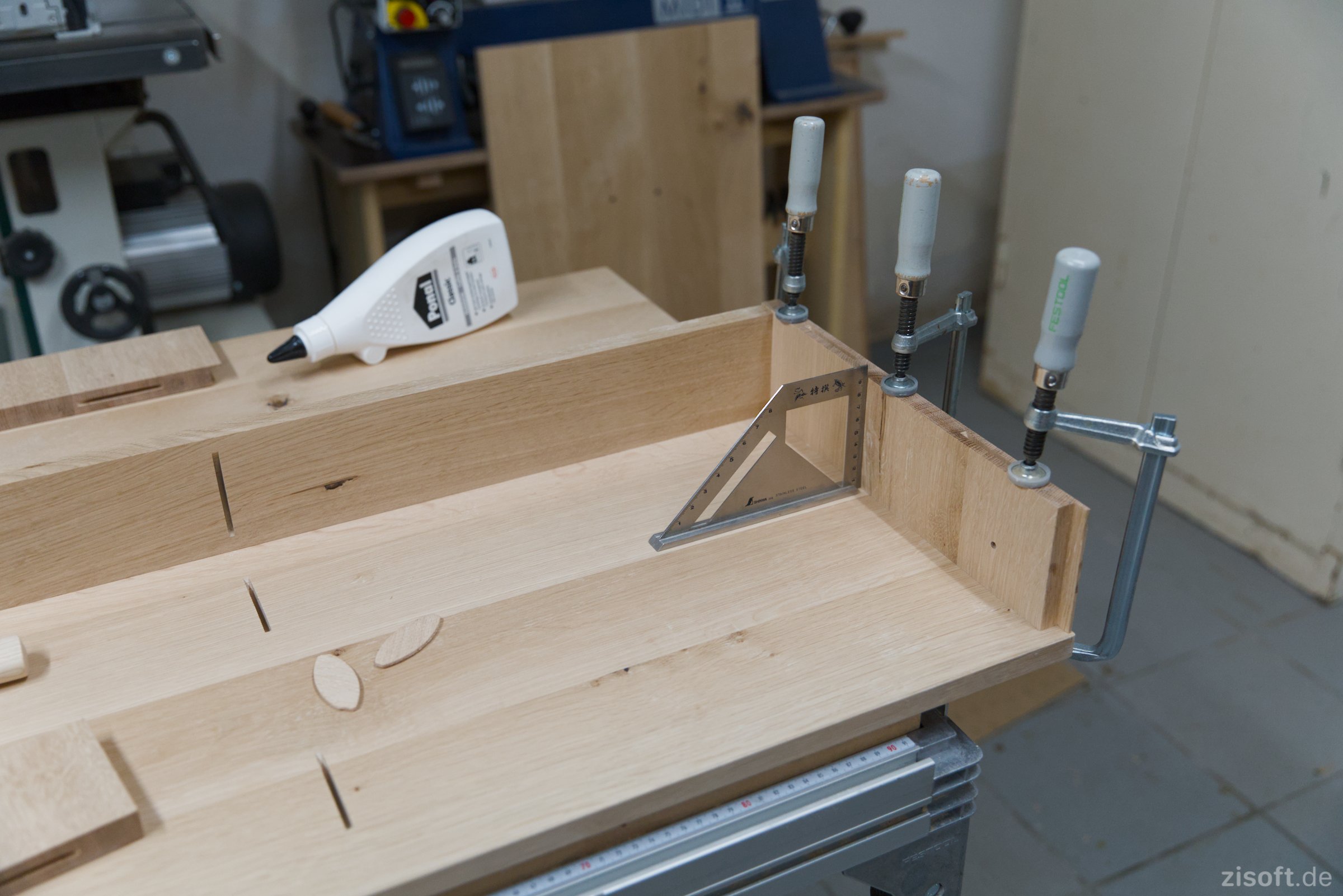

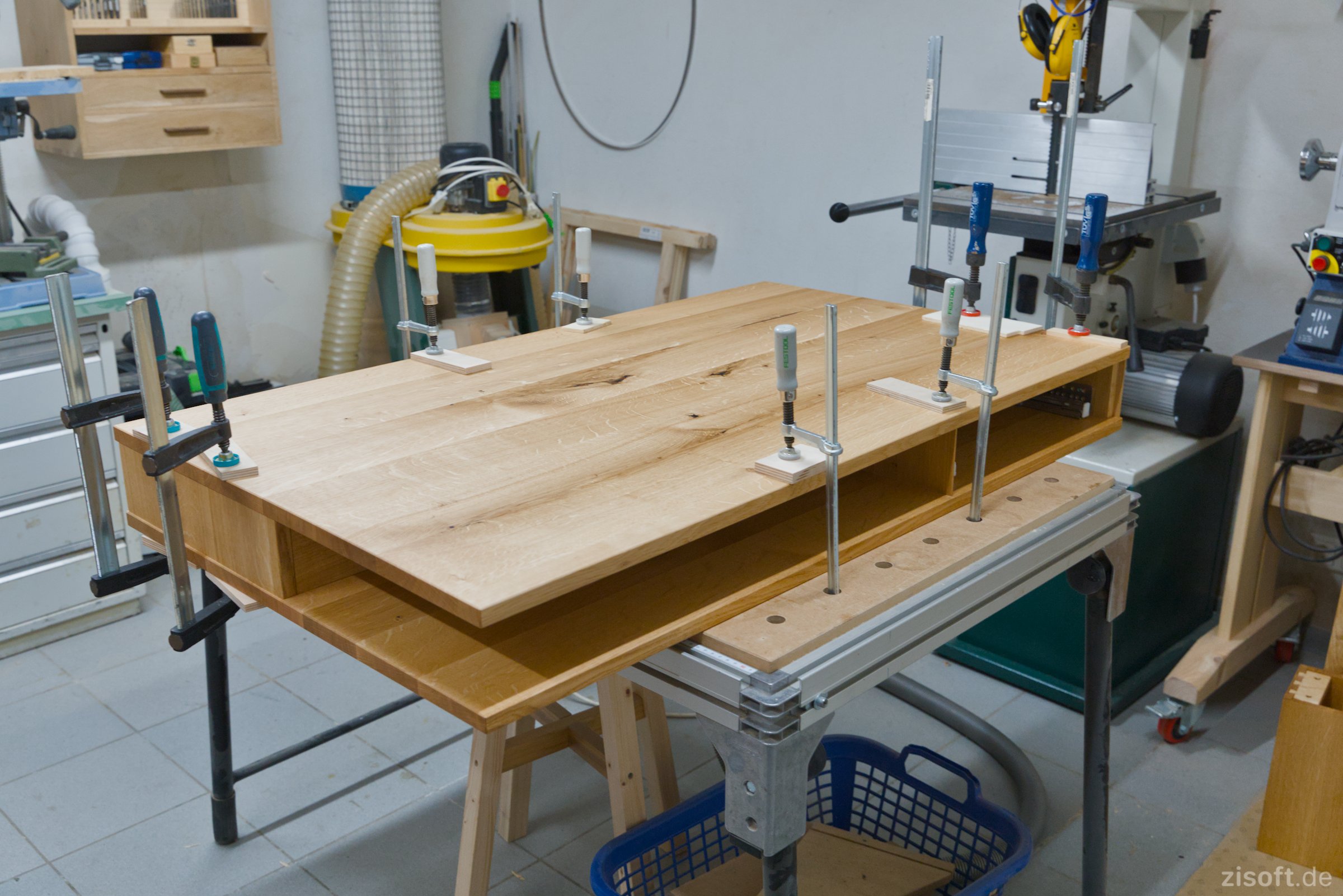

Jetzt kann die Innenkonstruktion verleimt werden.
-
- Alles fertig.
-
- Weiter geht's mit den Schubladen.
-

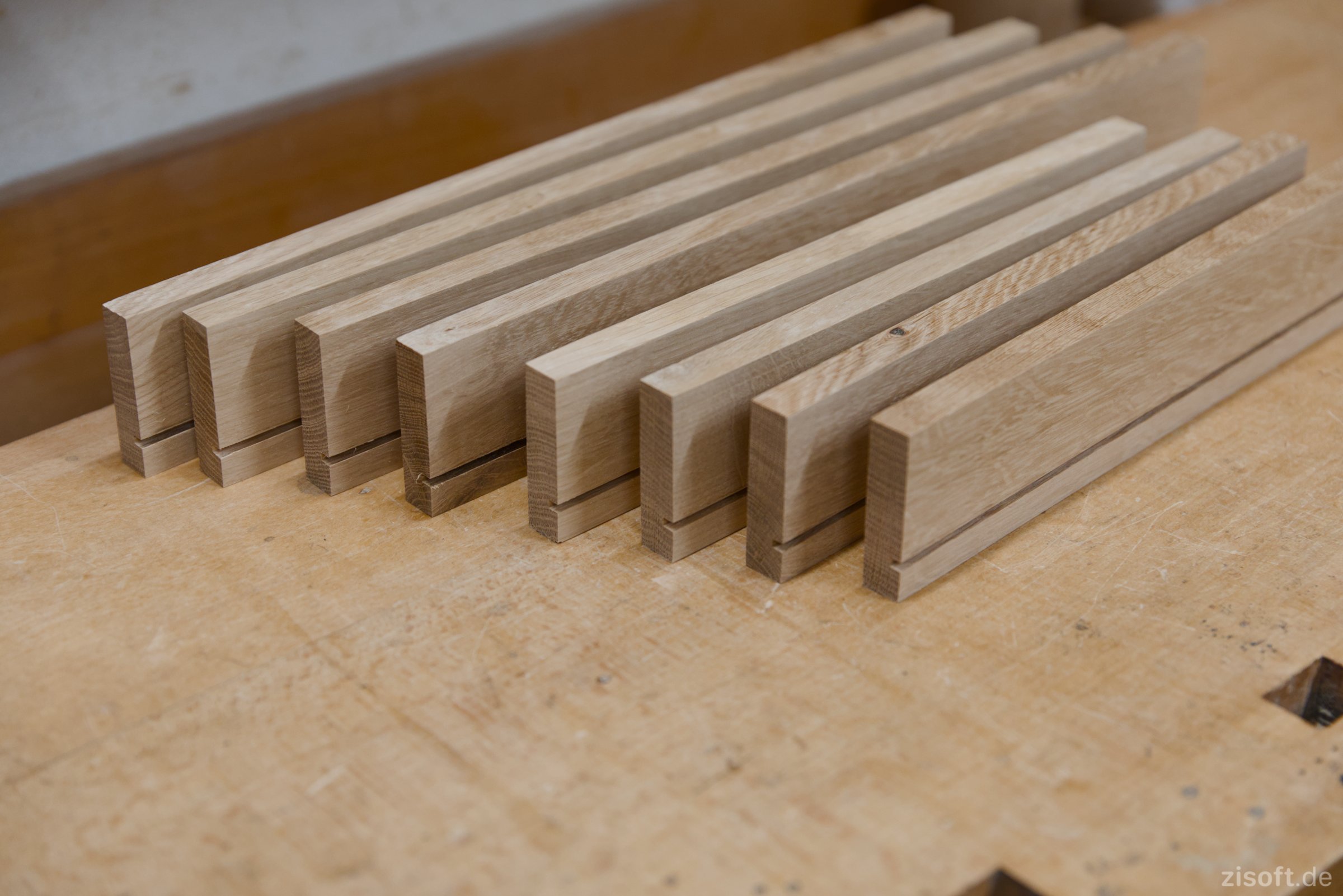

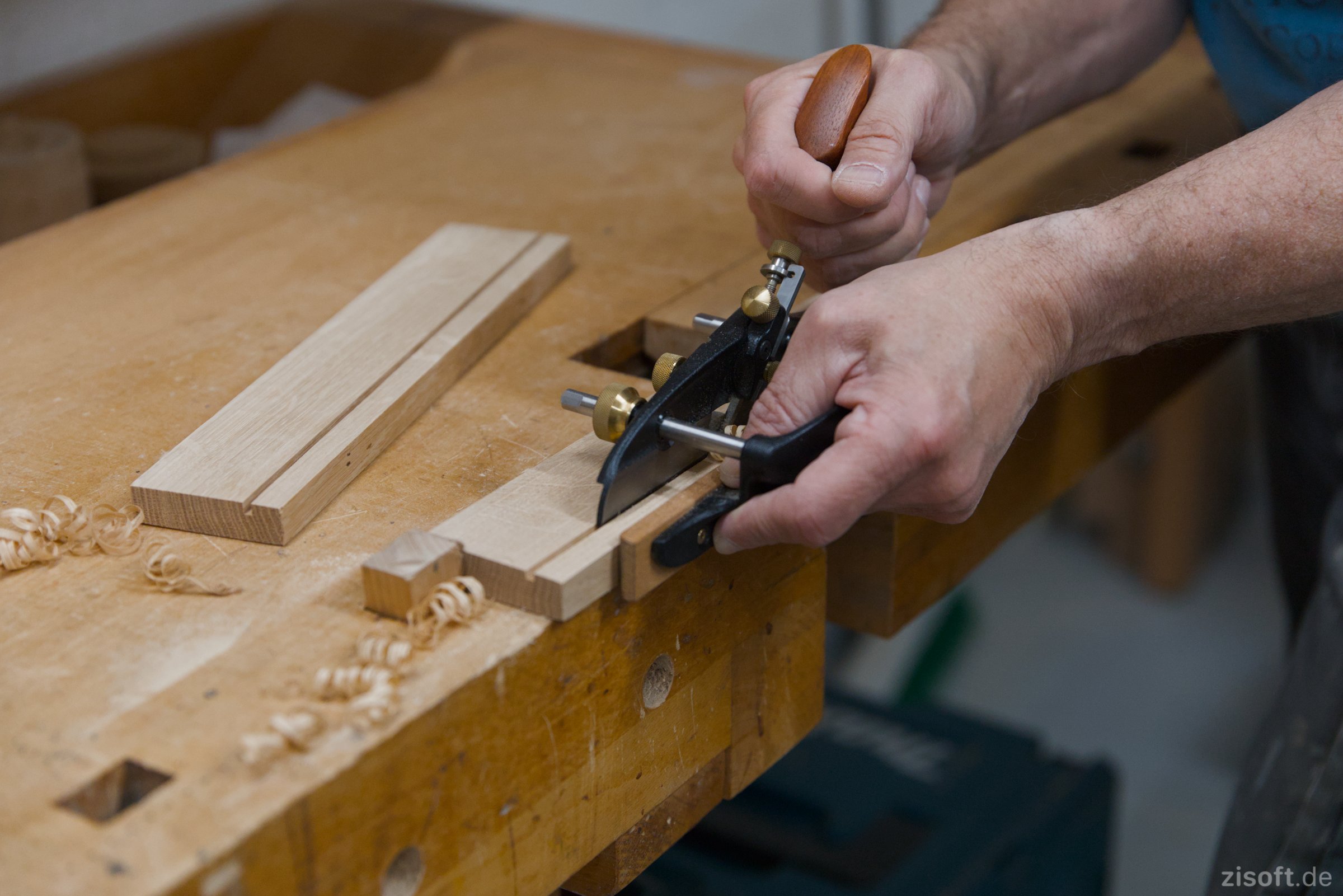

- Nuten hobeln
-
-

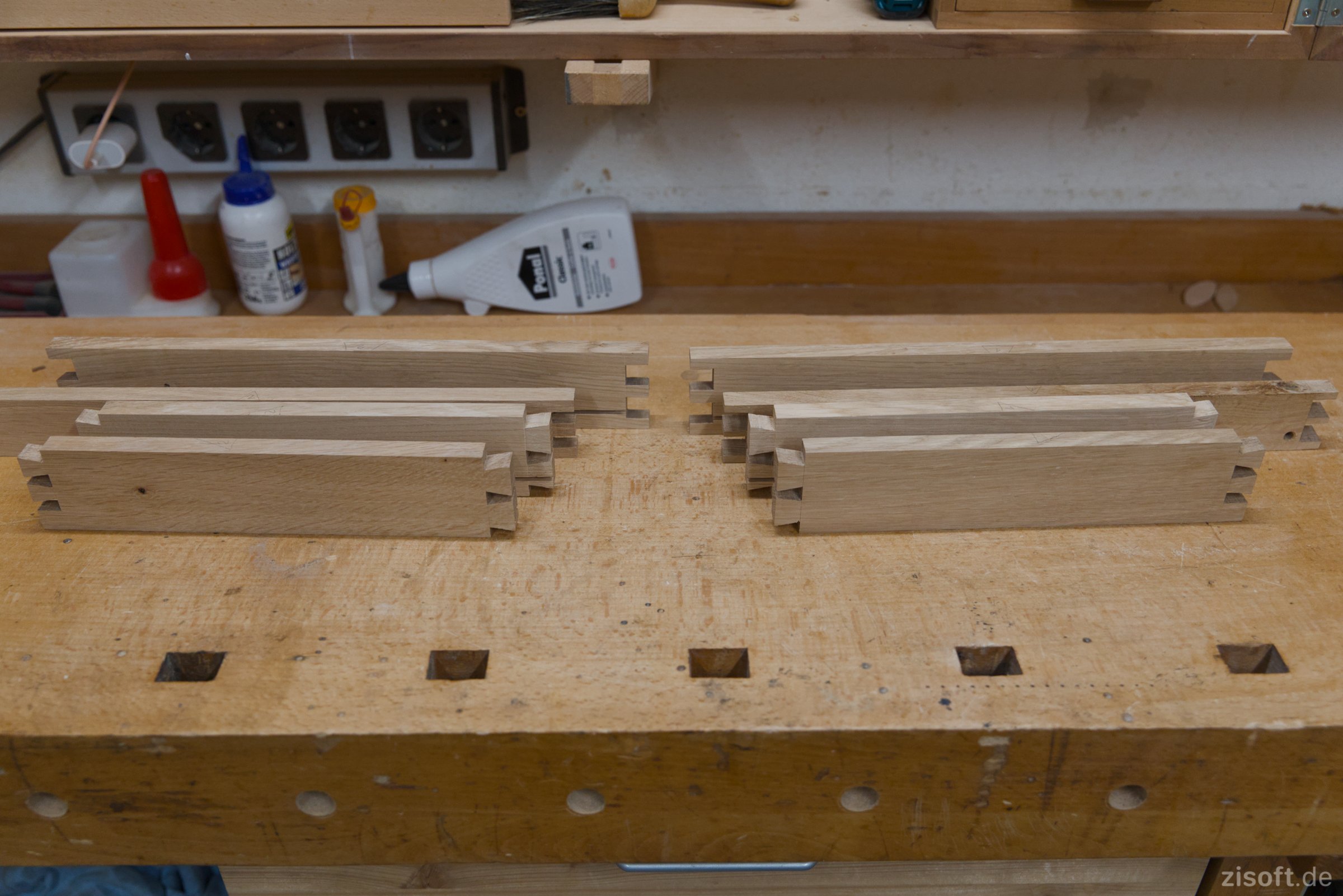

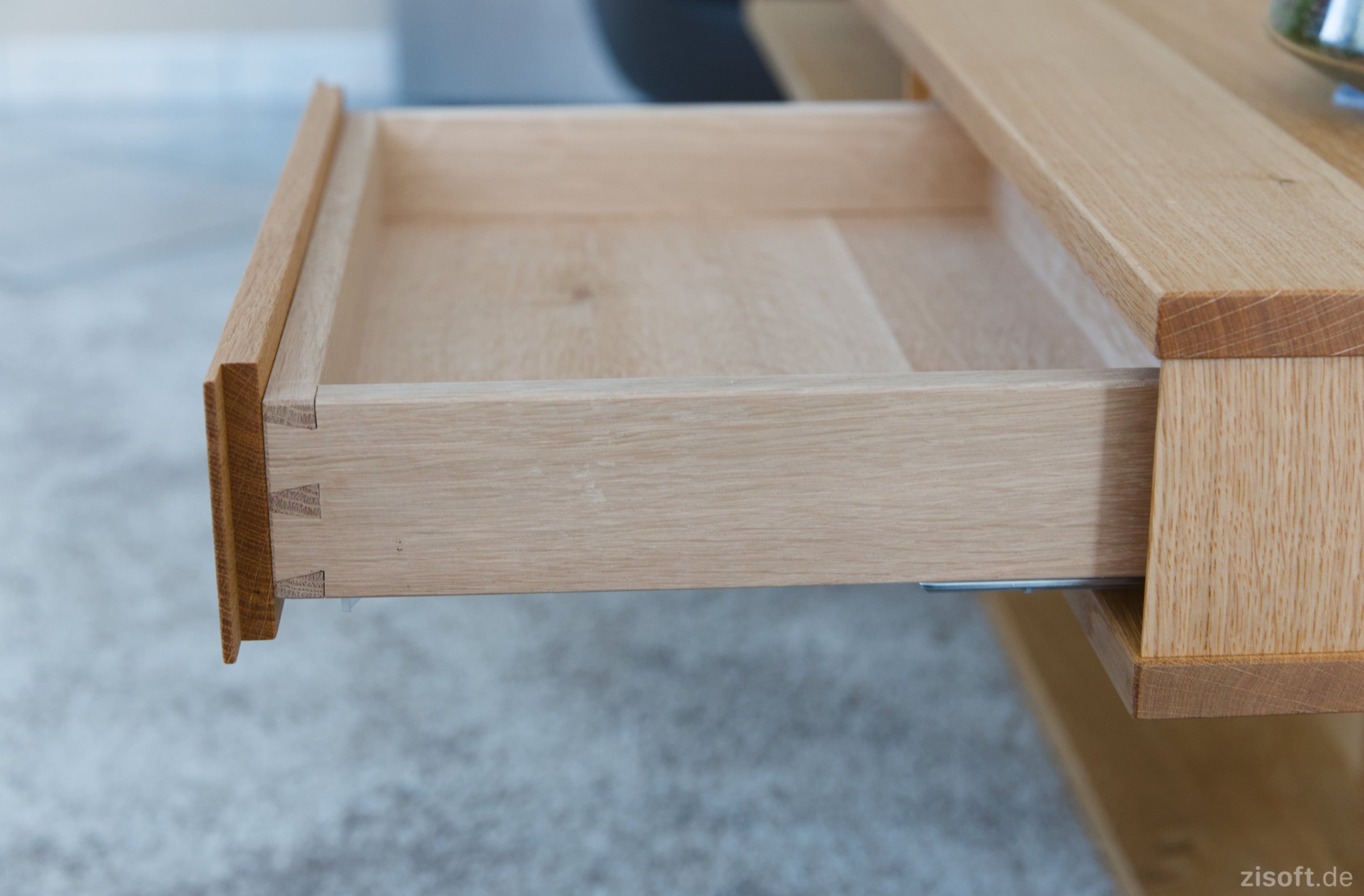

- Alle Teile fertig gezinkt.
-

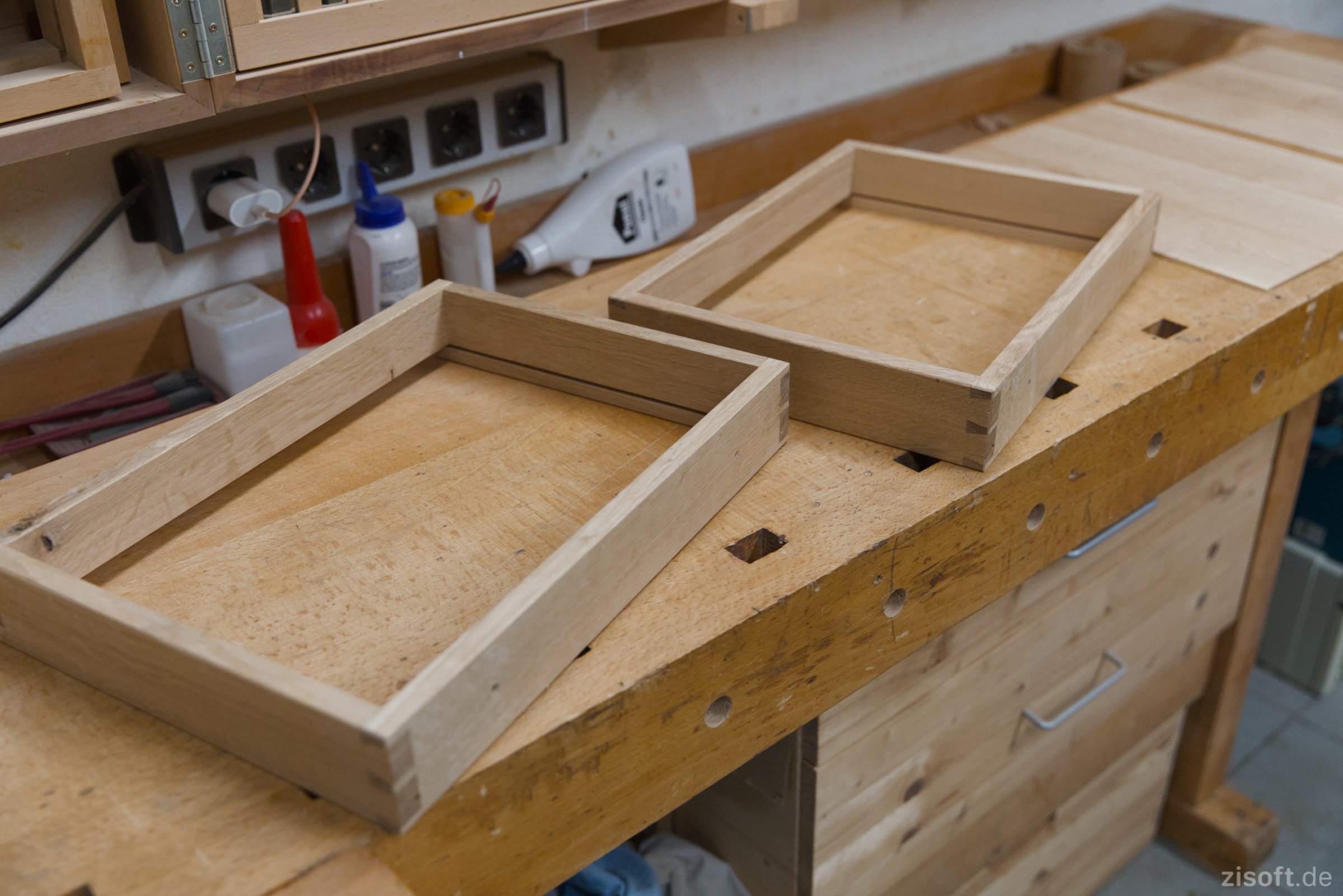

- Schubladenrahmen verleimt
-

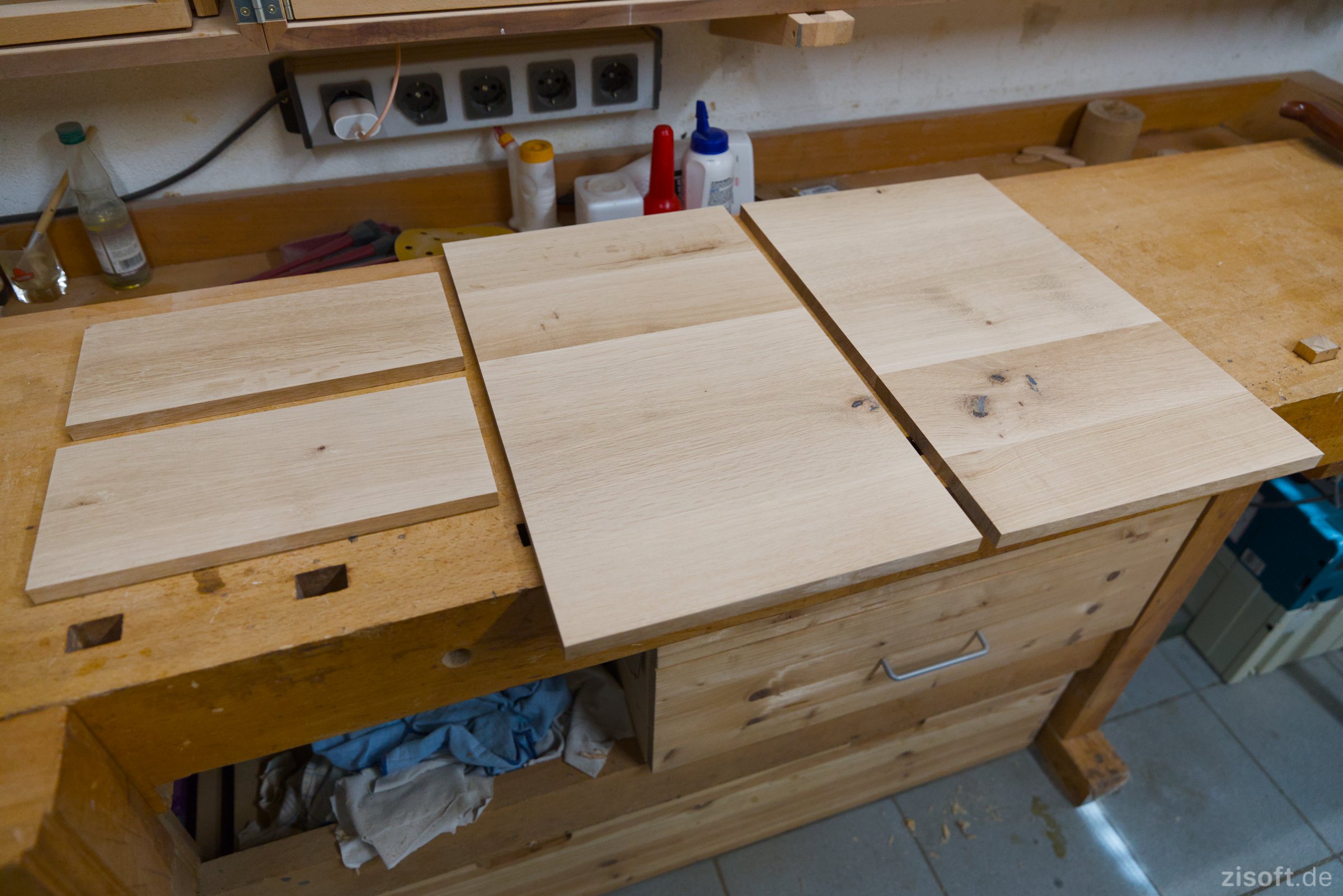

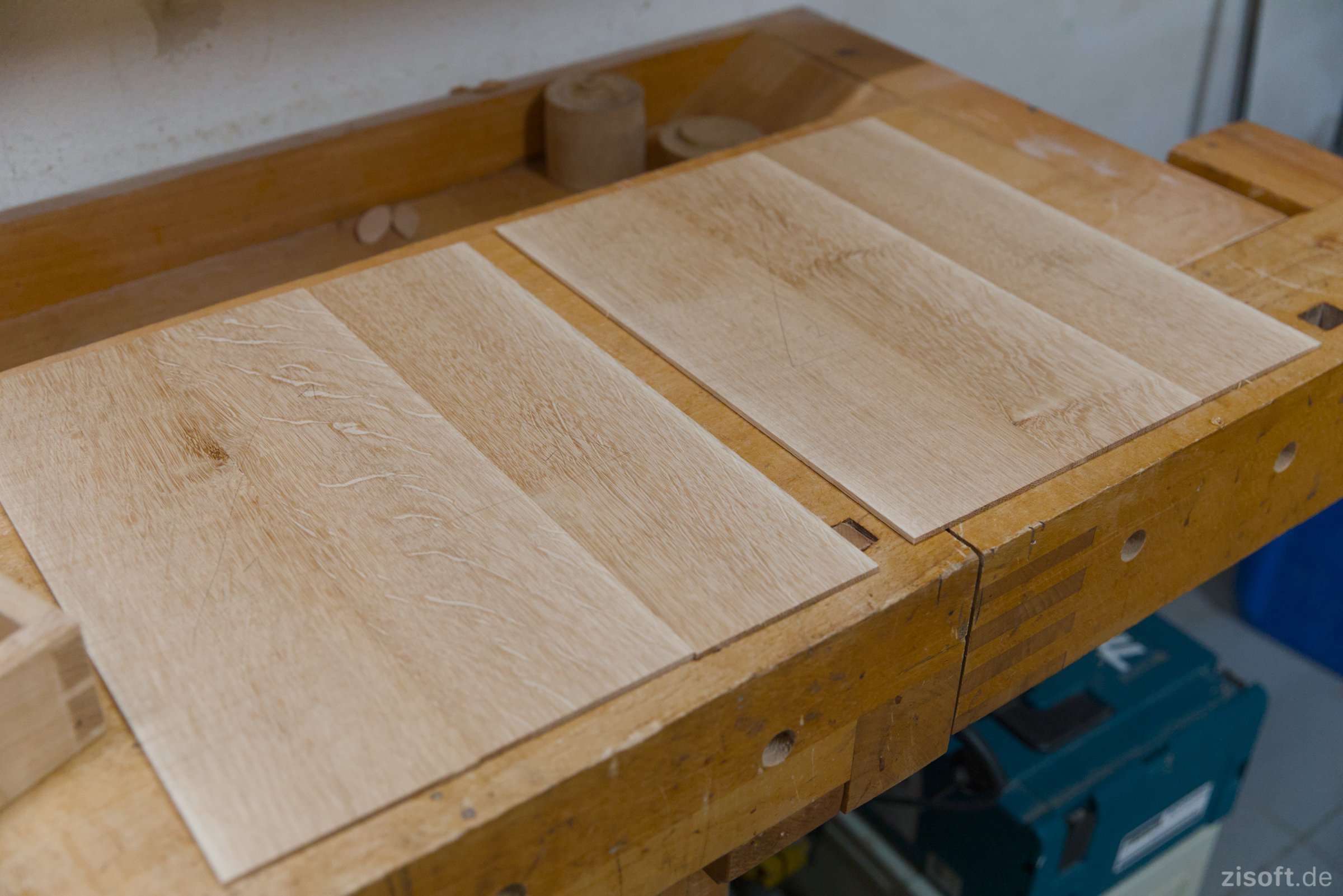

- Die Bretter für die Schubladenböden wurden auf 4mm Stärke ausgehobelt, gefügt und verleimt.
-

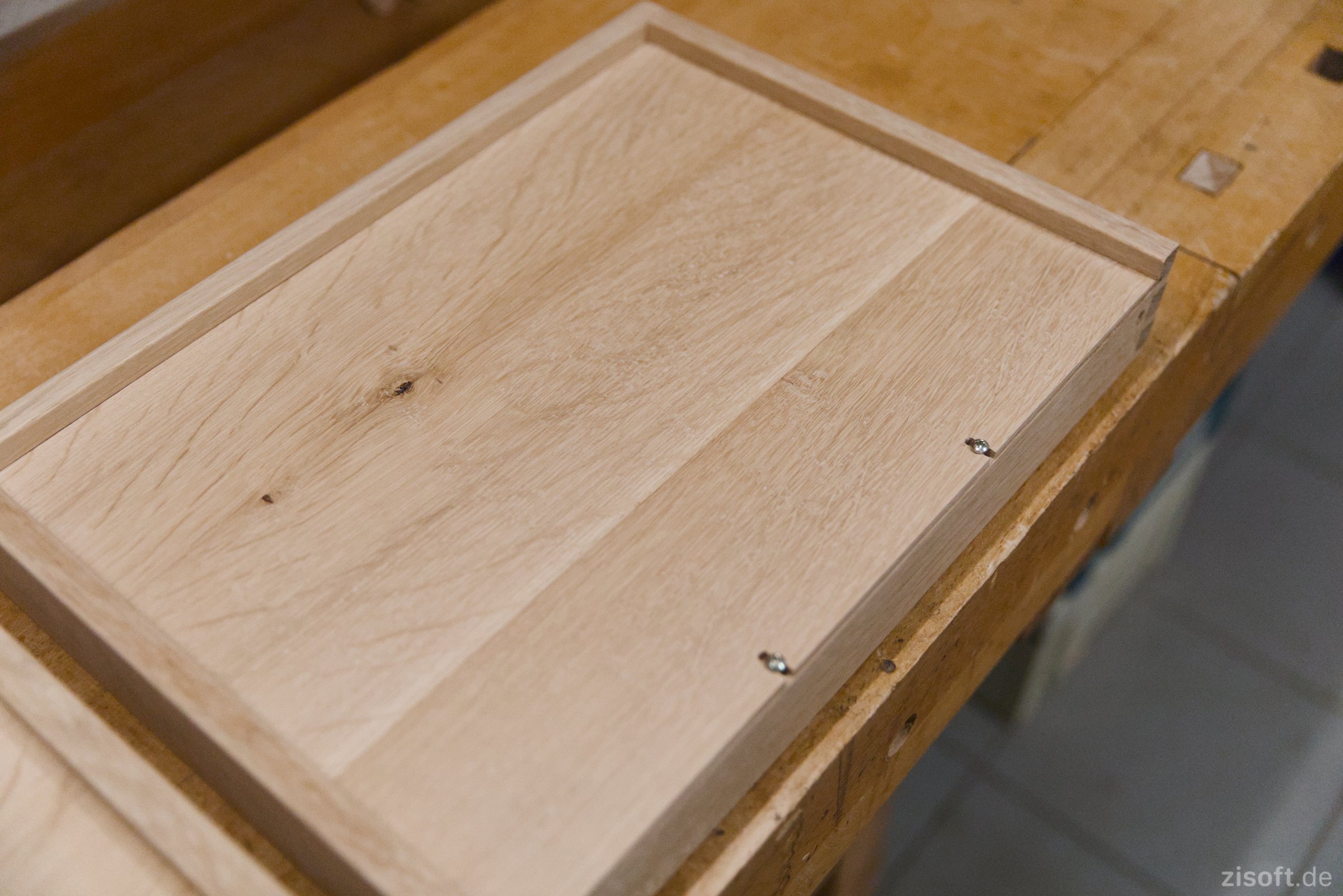

- Einpassen der Schubladenböden.
-

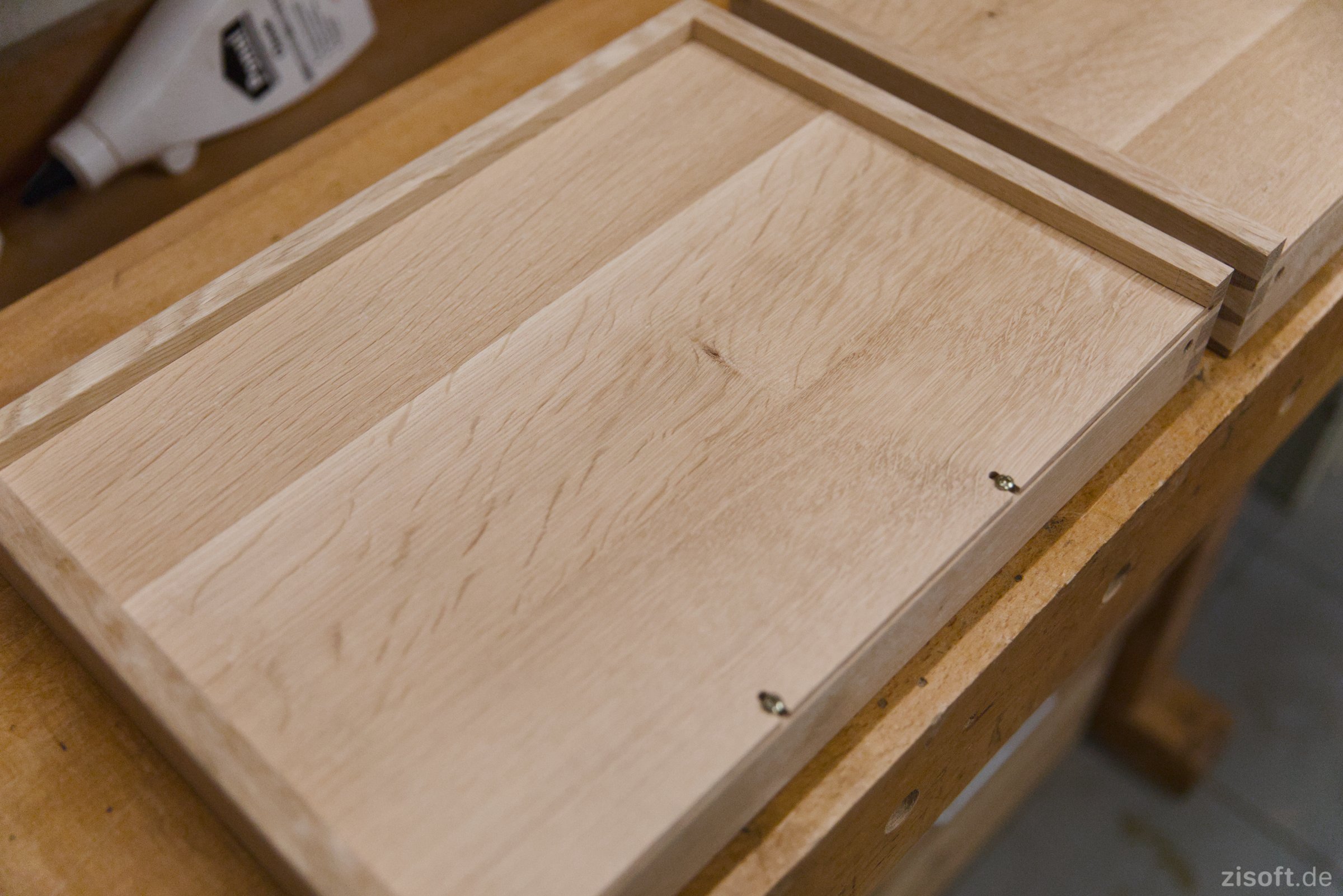

- Die Böden sind nur in der Schubladenfront verleimt, nach hinten können sie arbeiten.
-
-

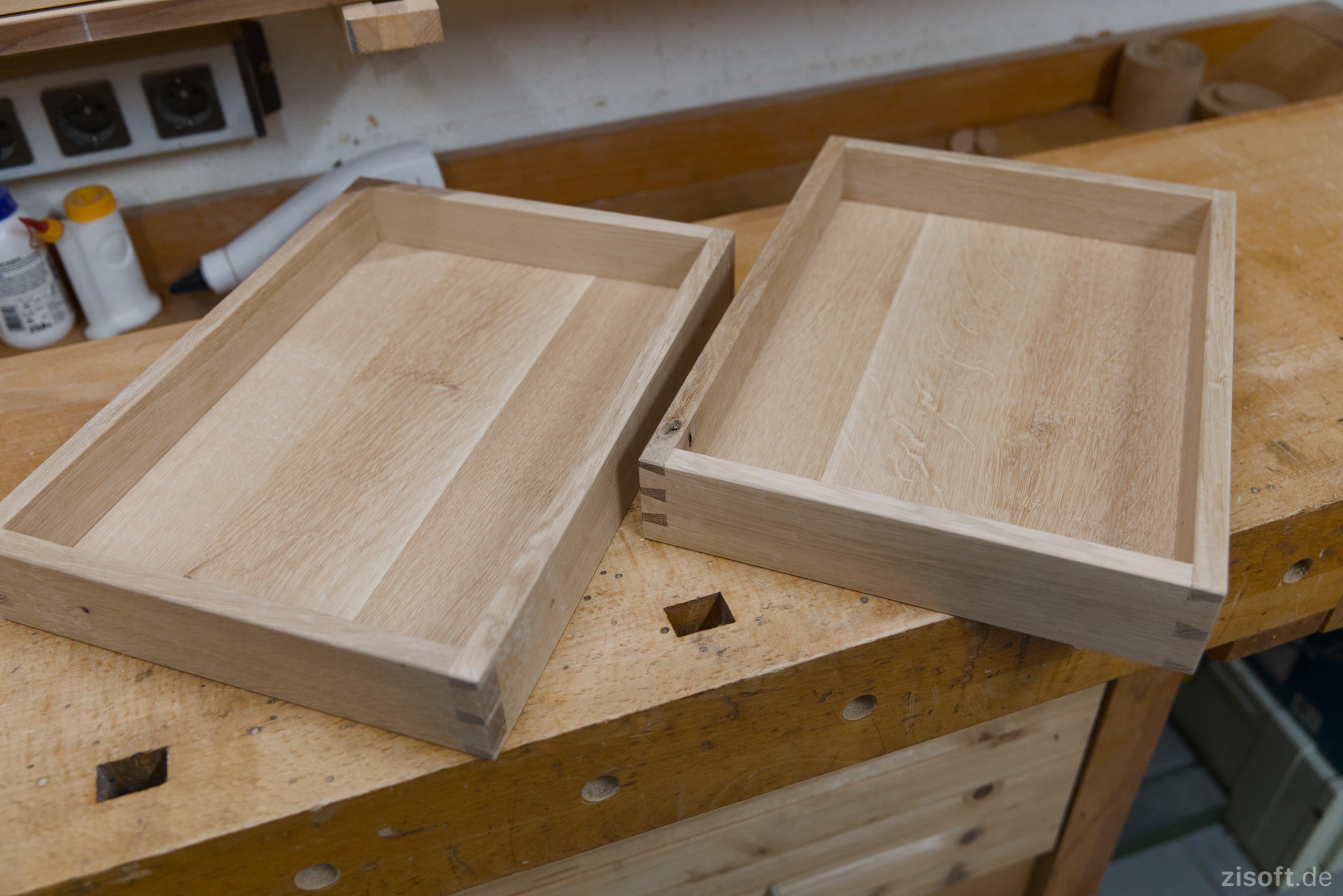

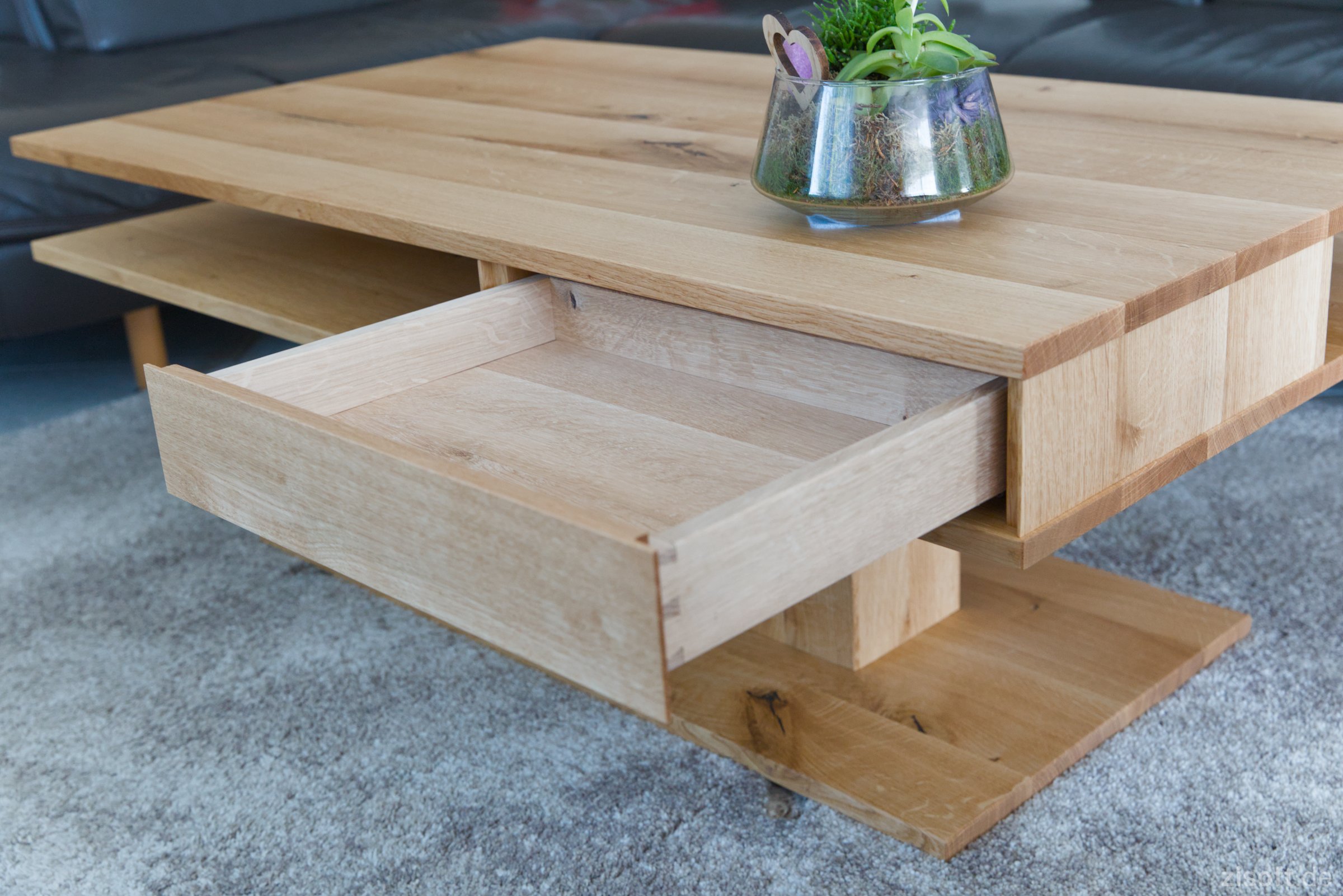

- Damit sind die Schubladen fertig.
-

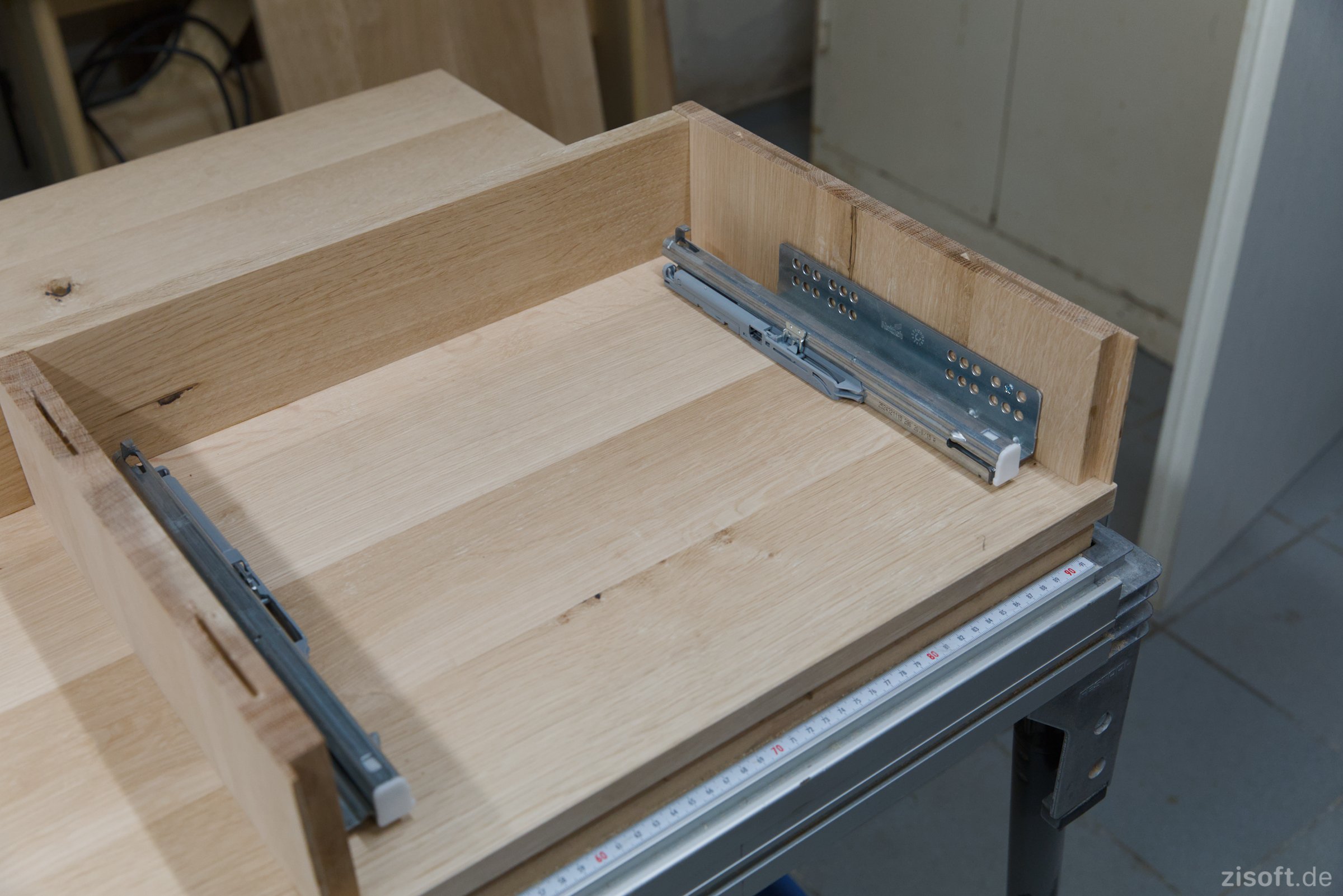

- Montage der Auszugschienen.
-

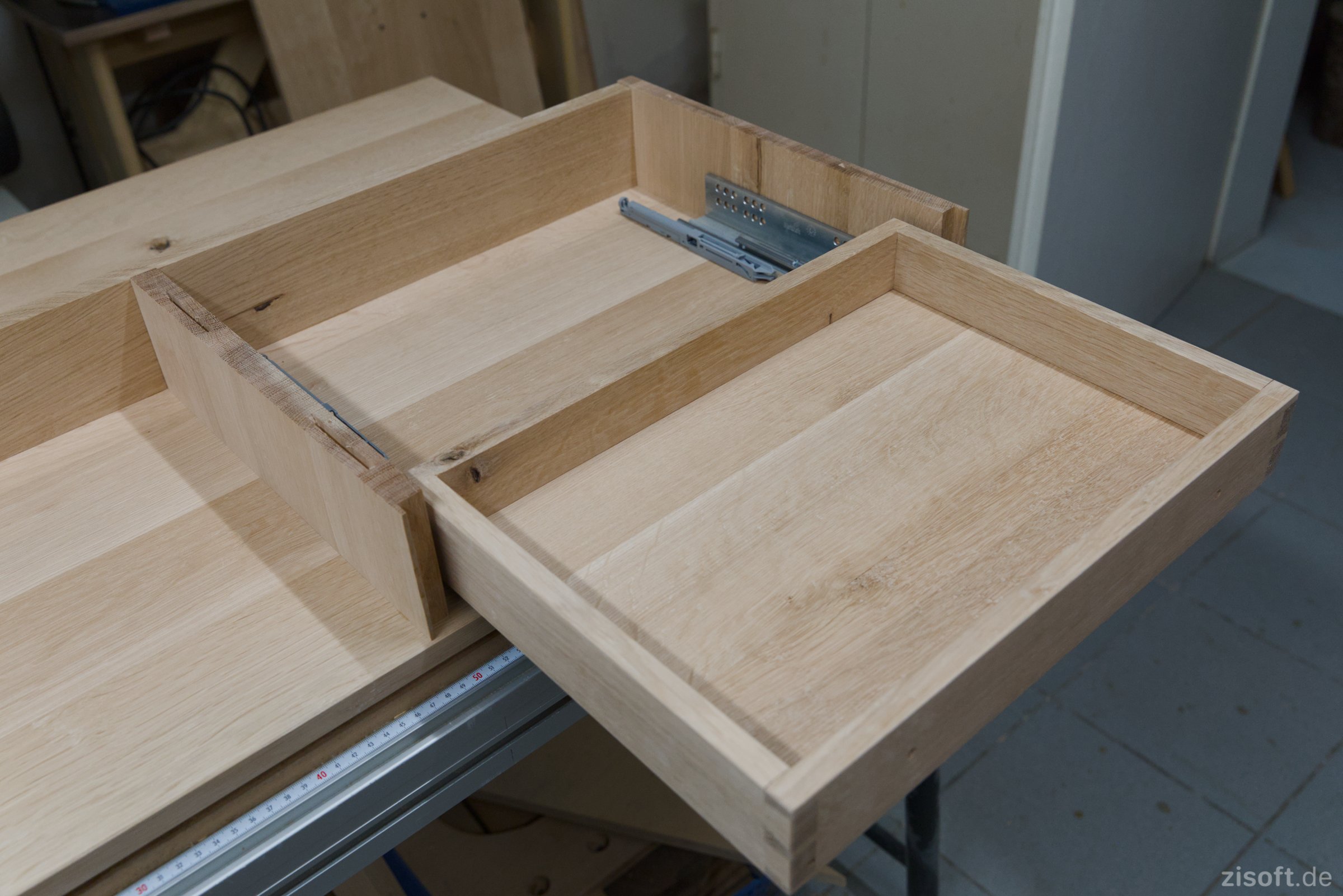

- Funktionstest.
-
-

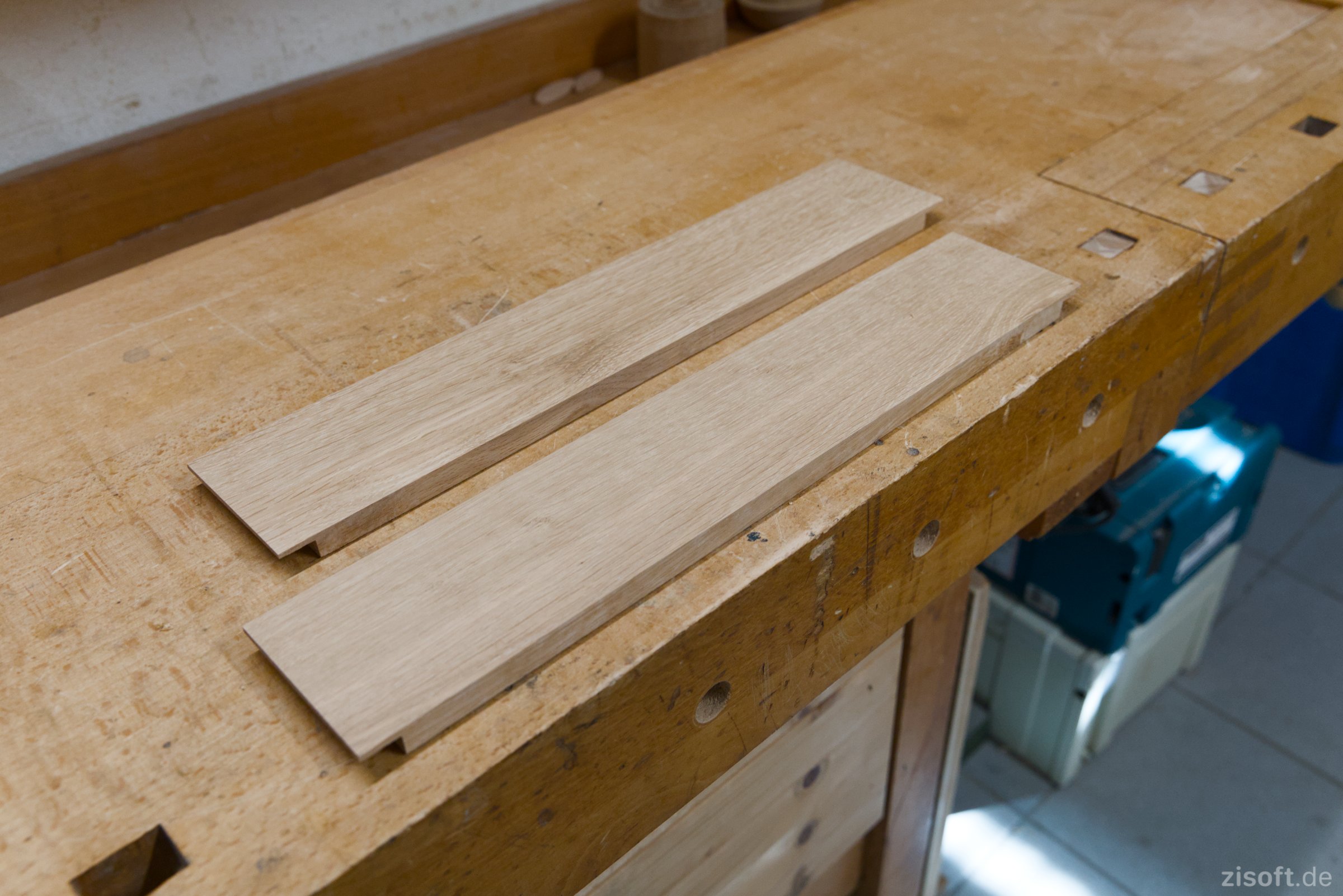

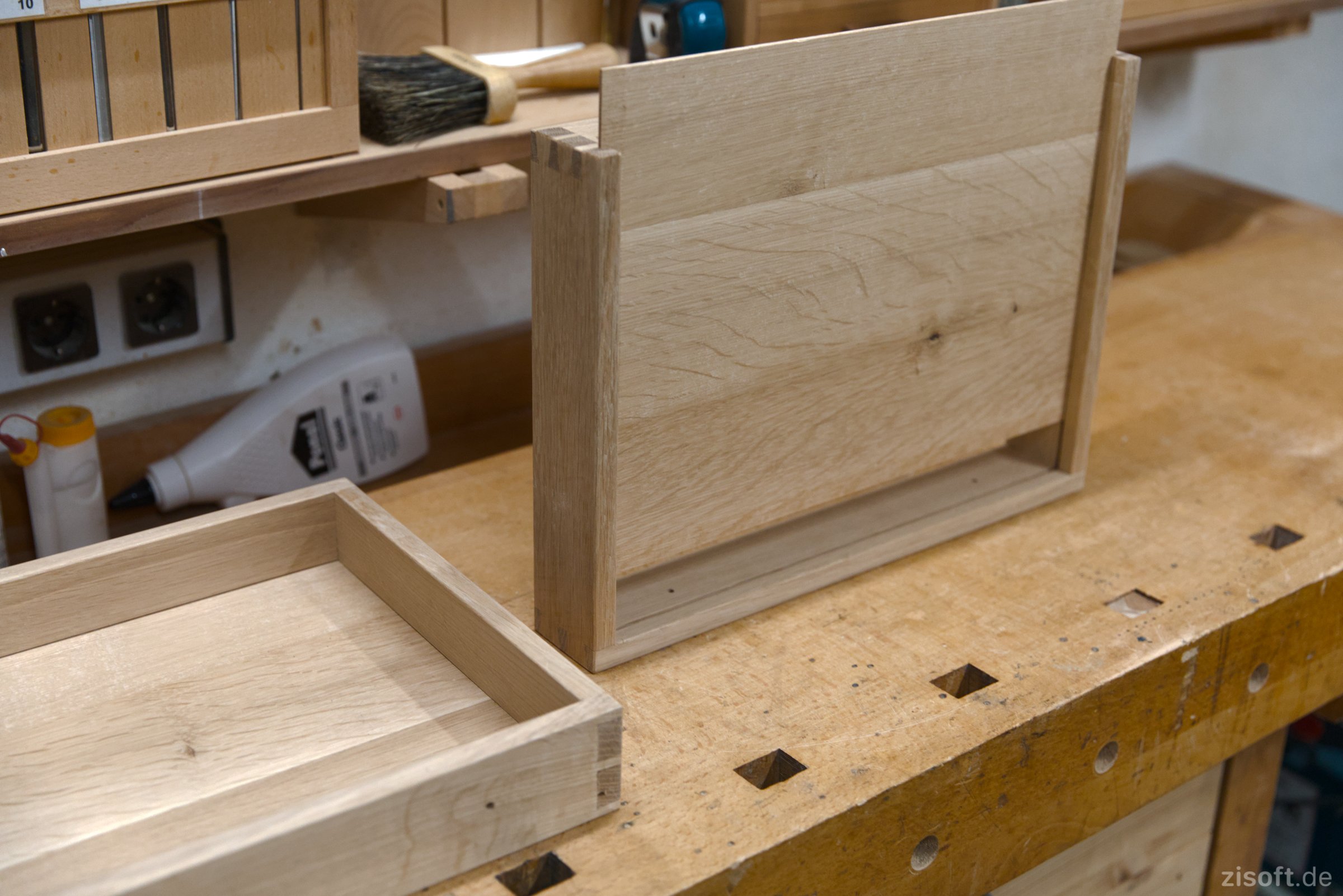

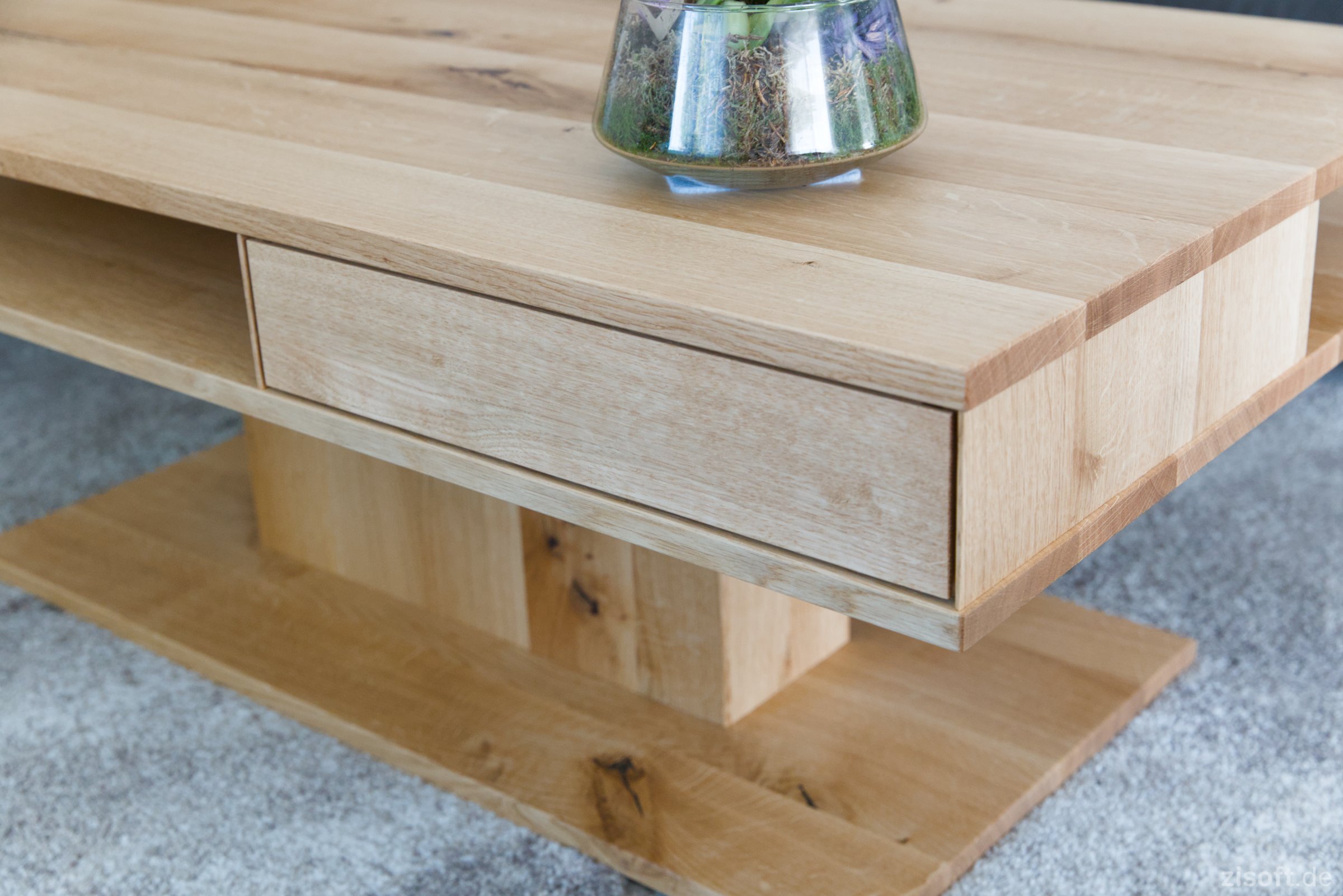

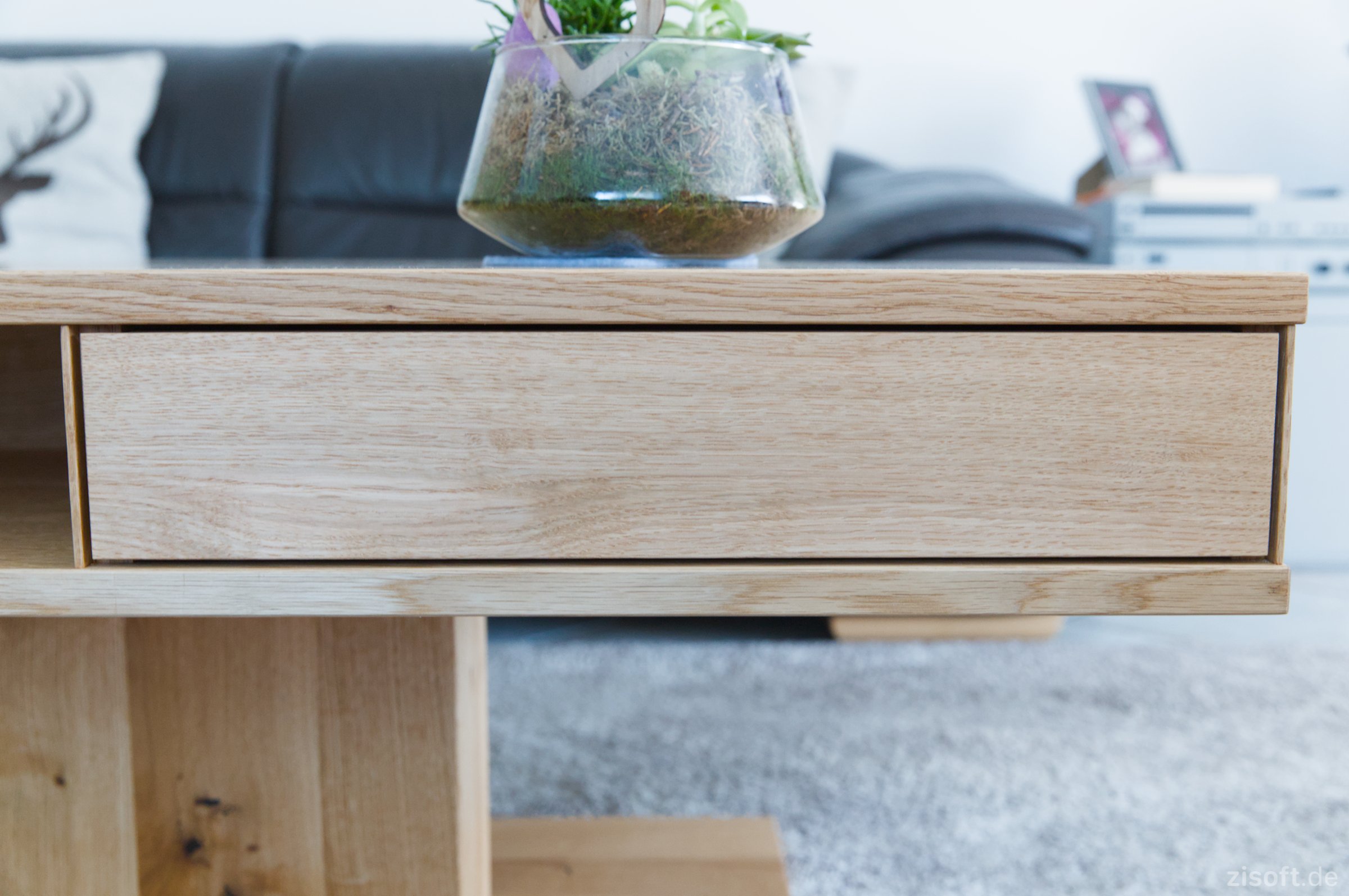

- Die Schubladenfronten.
-
-

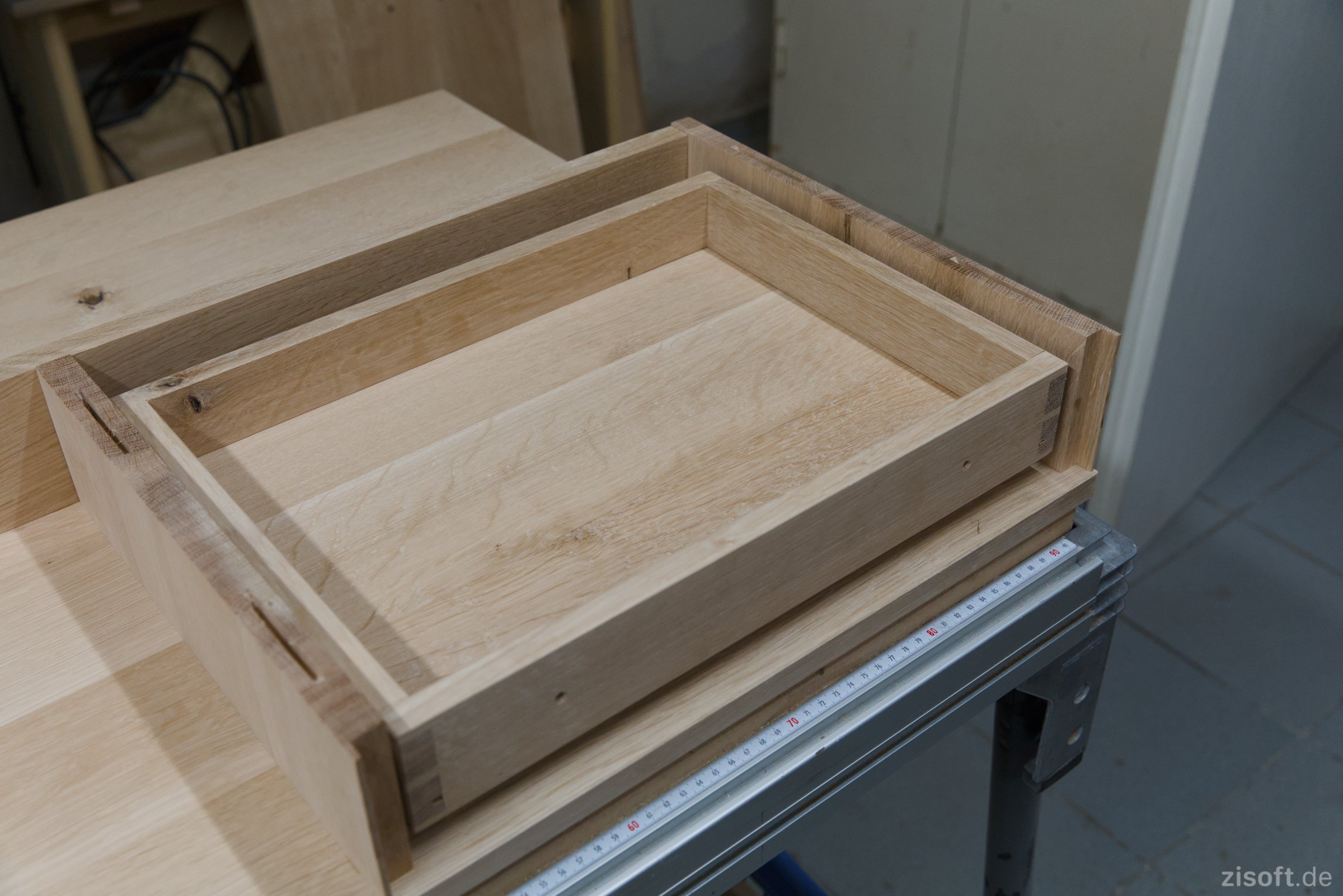

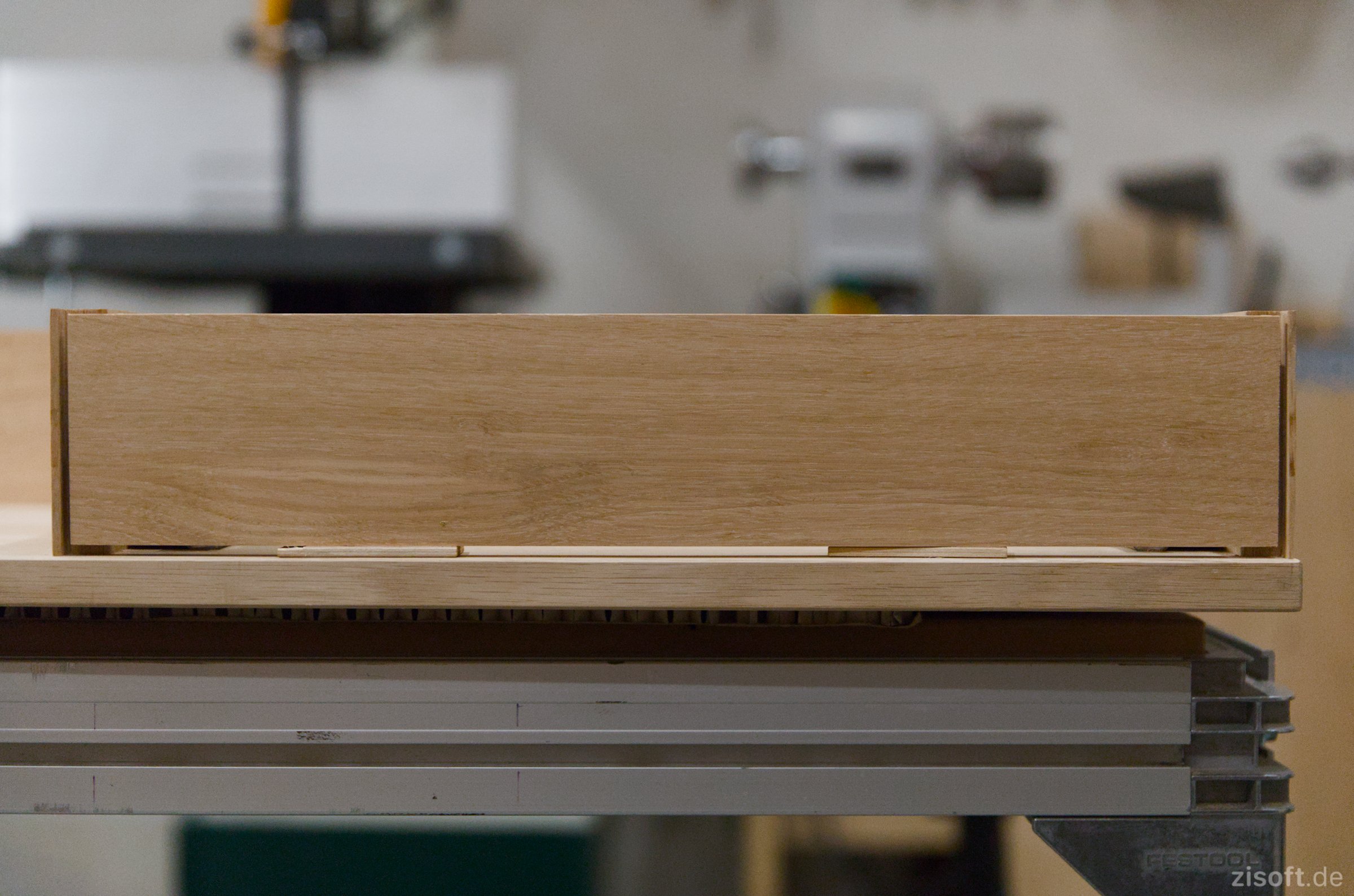

Exaktes Einpassen.
Damit sind alle konstruktiven Arbeiten erledigt. Jetzt können alle Teile geölt werden.
...wird fortgesetzt...
