Bauplan

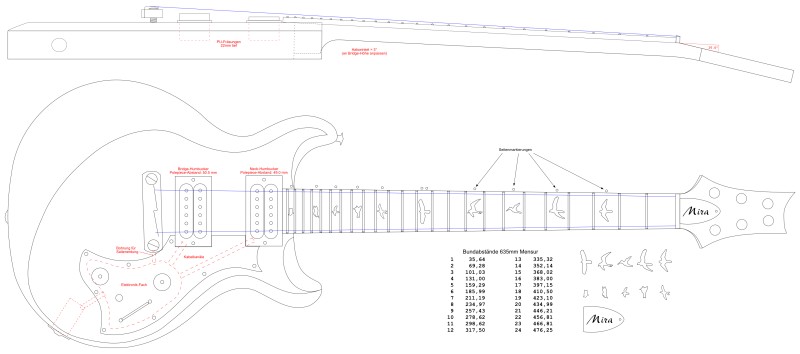

Zunächst mal muss ein Plan her.

Anhand der Originalfotos aus dem Internet wurde mit dem Vektorgrafikprogramm Inkscape die Kontur abgezeichnet und anschließend auf die richtige Größe skaliert. Die Ausfräsungen für das Elektronikfach und die Kabalkanäle habe ich frei festgelegt.

Der Plan ist mit einem diagonalen Raster versehen, dies erleichtert beim Ausdruck auf mehrere A4-Seiten das Zusammenkleben der Seiten. Solche Ausdrucke sind gut mit der OpenSource-Software PosterRazor machbar.

Den Plan in Originalgröße und als Vektorgrafik (SVG-Format) gibt's hier zum Download:

Mira Bauplan

Der Plan ist natürlich kostenlos. Ich freue mich aber auch über eine kleine Spende. Vielen Dank!
