Schrauben und Schlitzmuttern herstellen
-
Die Schrauben einer Handsäge sind ein wichtiges optisches Merkmal, ein Blickfang. Sie sollten daher auch schön aussehen. Die Standard-Schlitzmuttern nach DIN 546 funktionieren zwar, aber sie haben einen ziemlich breiten Schlitz, der mir nicht gefällt. Außerdem finde ich die Proportionen von Gewindedurchmesser zum Gesamtdurchmesser nicht stimmig.
-
Bei Feine Werkzeuge kann man sehr schöne Schrauben mit Schlitzmuttern für den Sägenselbstbau kaufen. Für meine erste Säge habe ich diese Schrauben auch verwendet. Sie sind allerdings recht teuer und es hat mich gereizt, solche Schrauben und Schlitzmuttern selbst herzustellen.
-
-
In meiner Holzwerkstatt bin ich für Metallarbeiten nur rudimentär ausgestattet, daher habe ich mir ein paar Hilfsvorrichtungen gebaut, die die Herstellung der Teile erleichtern.
Ein echter Metaller hat es mit Dreh- und Fräsbank natürlich einfacher und wird darüber vielleicht müde lächeln :-)
Die Konstruktion habe ich wie üblich mit Fusion360 gemacht.

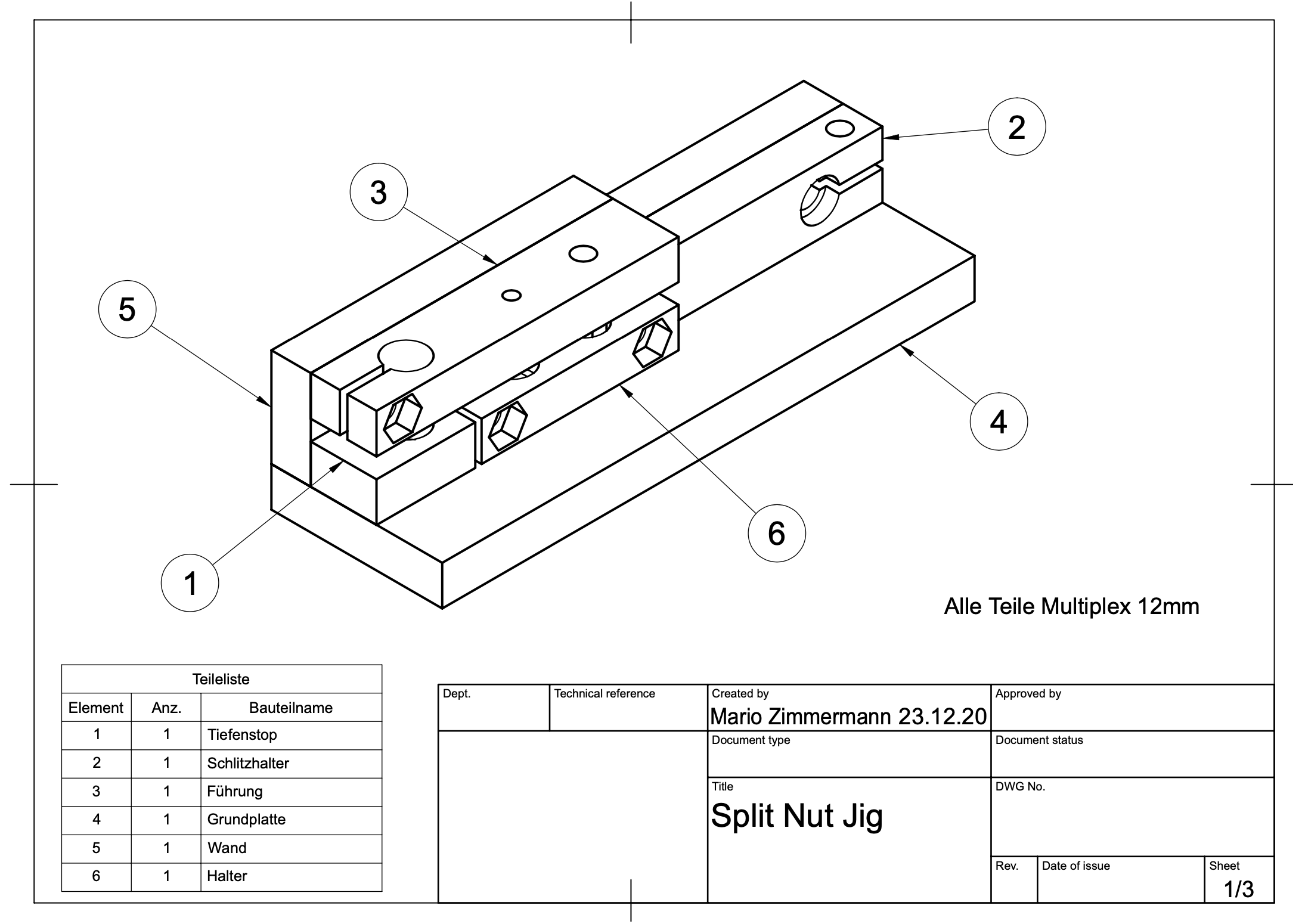

Wer Interesse an den Plänen hat, schreibe mir einfach eine Mail.
-
-

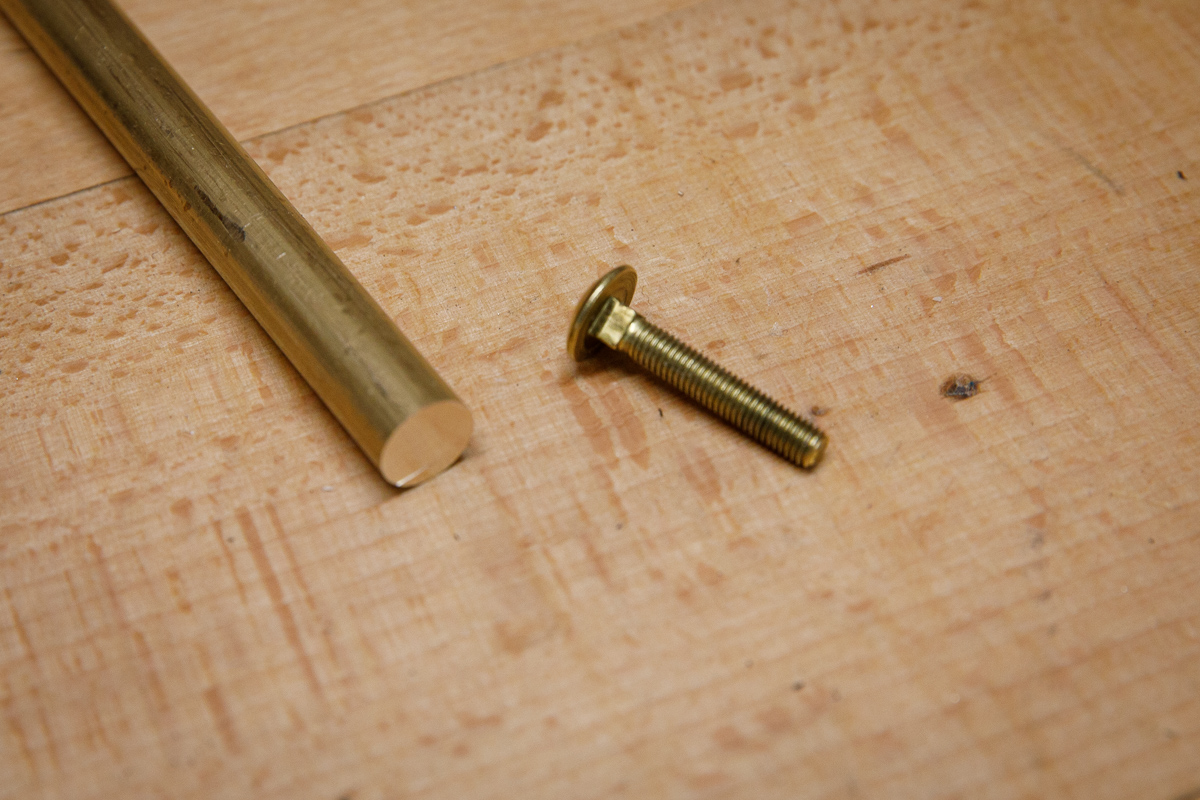

Das Rohmaterial:
- Messing-Schloßschrauben M5 (DIN 603)
- Rundmessing, 12mm
-
-

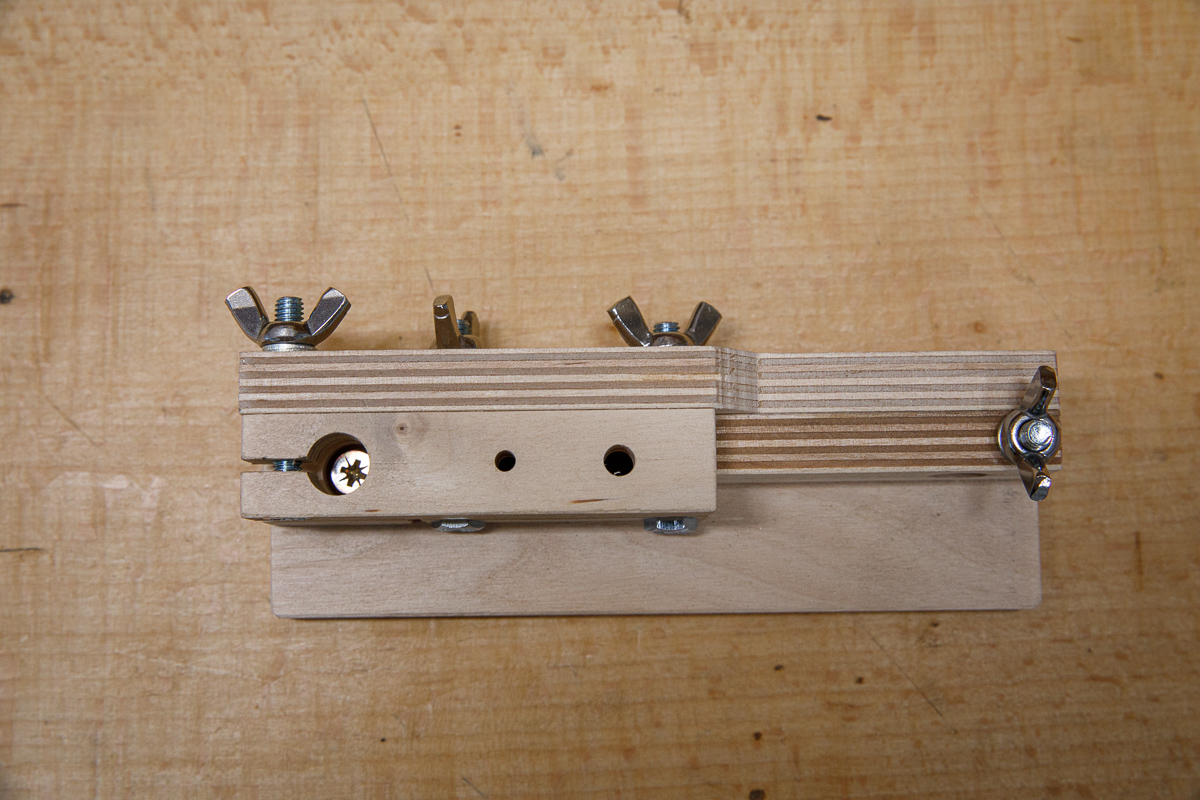

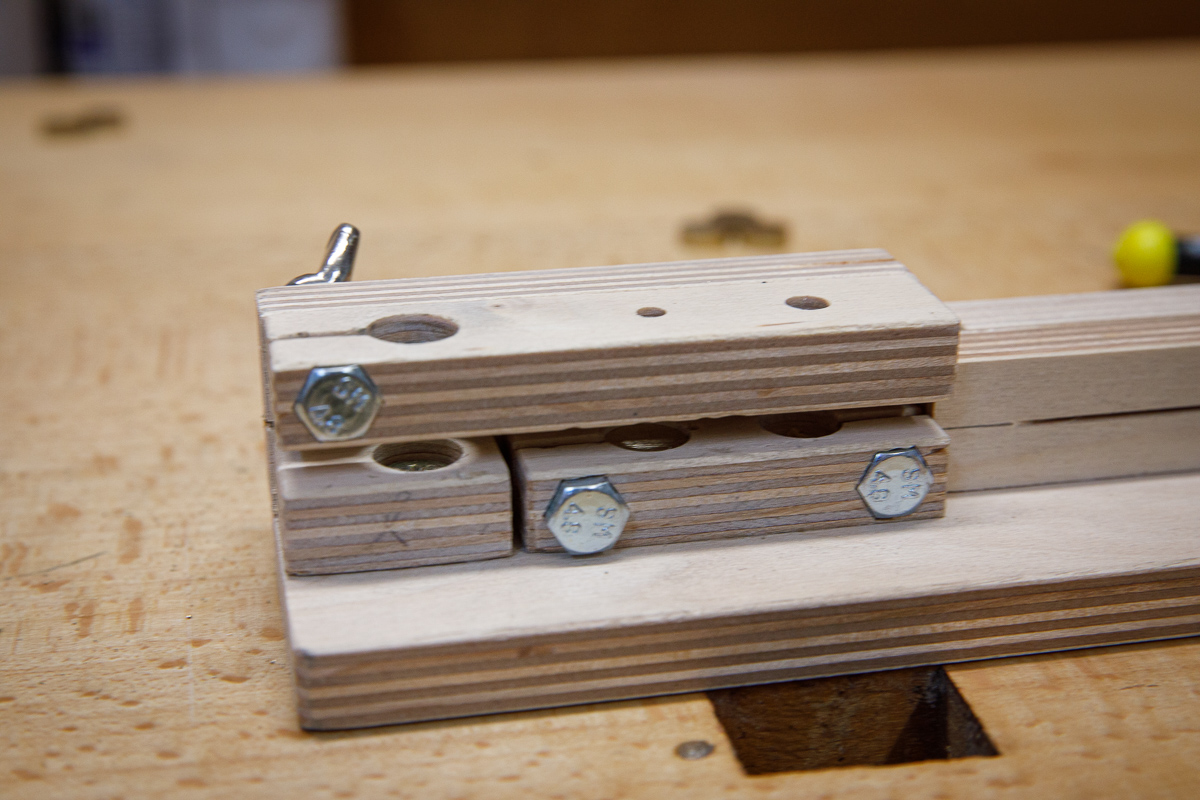

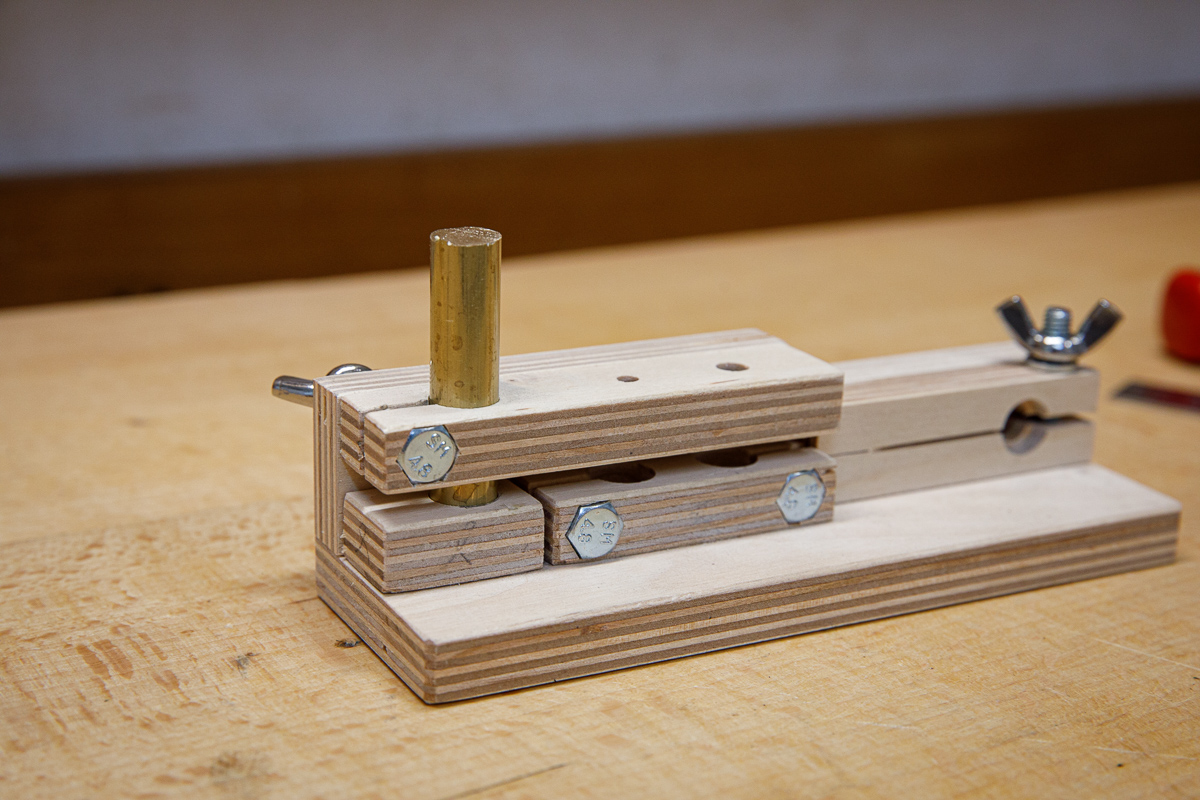

Die Vorrichtung zum Ablängen, Bohren und Schlitzen des Rundmessings.
-
-
Die Schraube dient zur Justierung der Tiefe, um damit die Dicke der Schlitzmutter festzulegen.
In der Vorrichtung wird von links nach rechts gearbeitet:

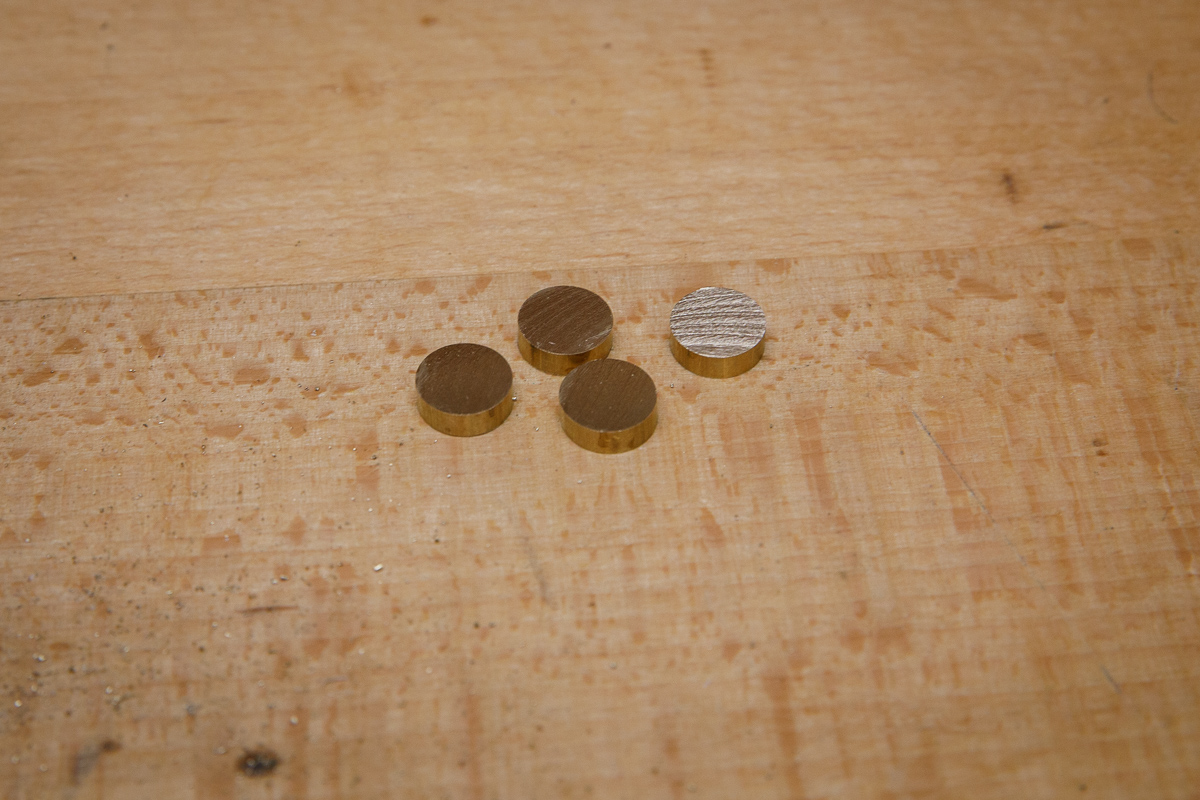

- Scheiben schneiden
- Loch bohren
- Gewinde schneiden
- Schlitz schneiden
-
-

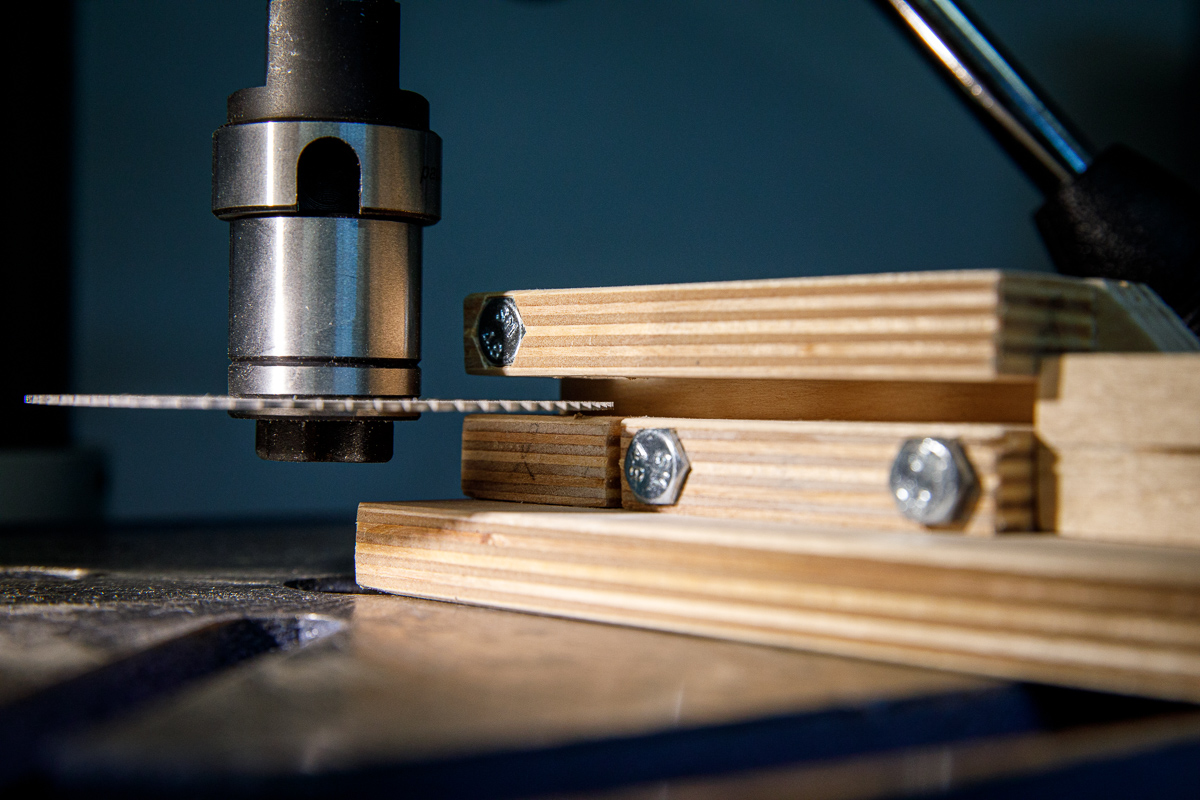

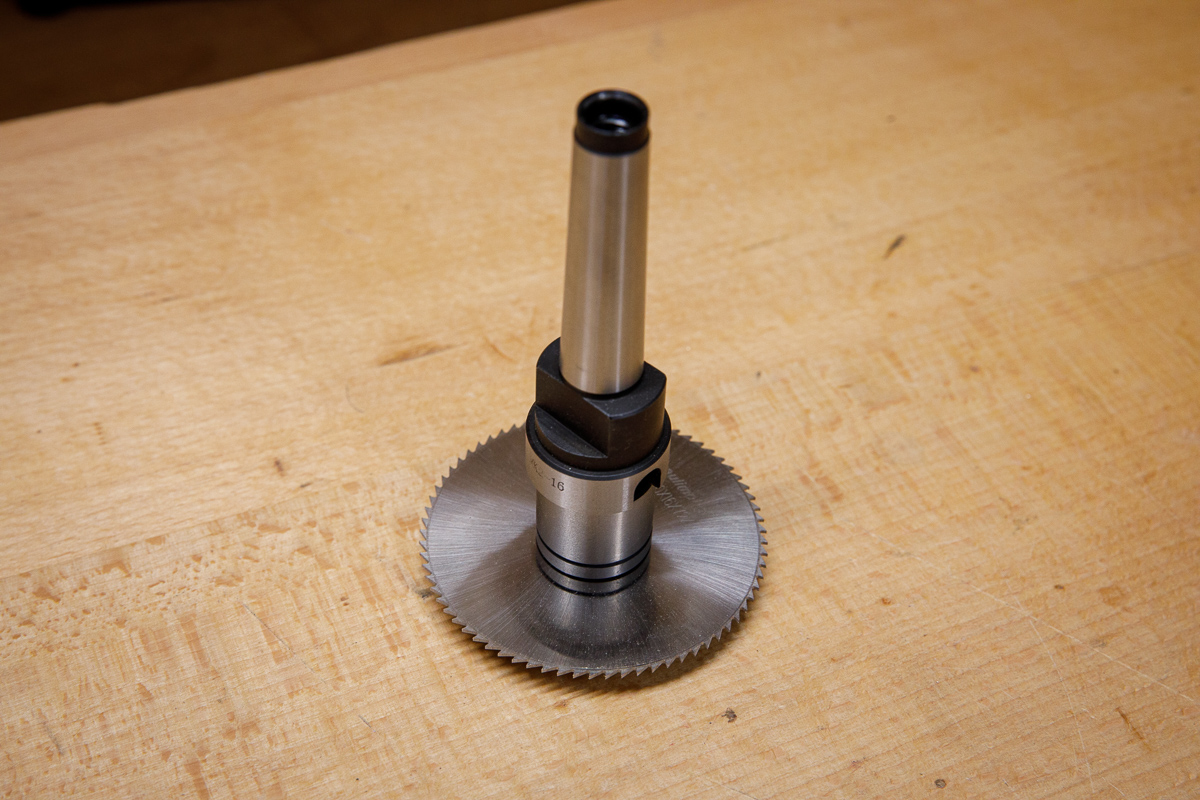

Zum Schneiden der Scheiben verwende ich ein HSS-Kreissägeblatt mit 1mm Stärke.
Mit MK2 Kegel zur Aufnahme in der Tischbohrmaschine.
-
-
Das Sägeblatt wird auf die passende Höhe der Vorrichtung ausgerichtet.
-
- Von dem Rundmessing wird ein etwa 50mm langes Stück abgesägt und in die Vorrichtung gespannt.
-
-

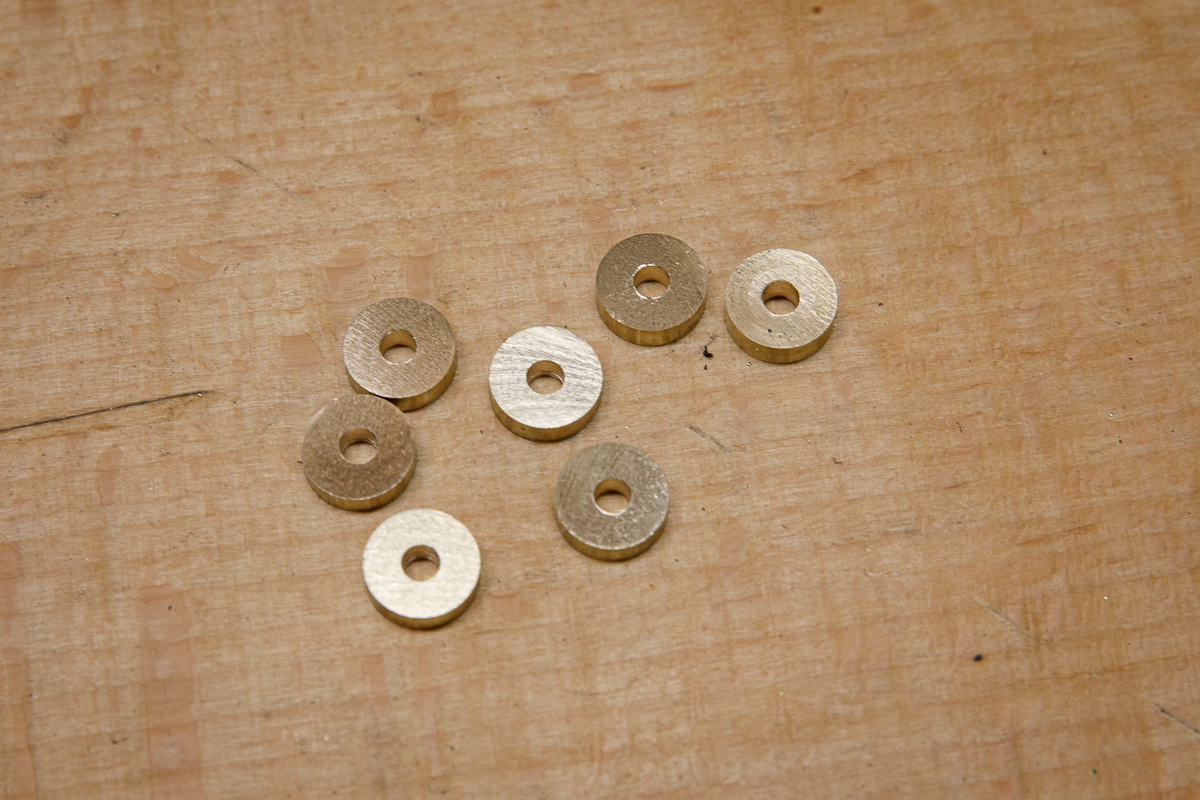

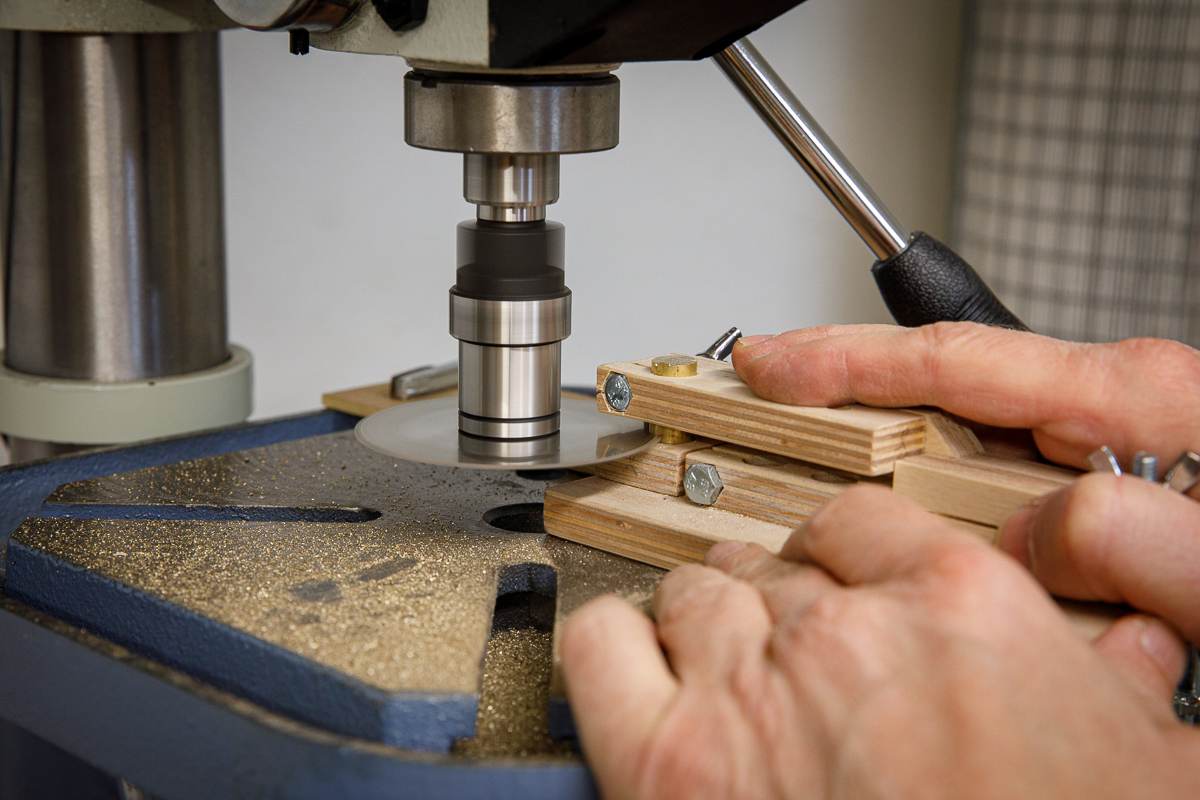

1. Schritt: Jetzt können schnell und wiederholgenau die Scheiben geschnitten werden.
-
-
-
2. Schritt: Loch bohren
Die Scheibe wird unten eingelegt und festgespannt. Durch das Führungsloch trifft der Bohrer das Zentrum der Scheibe, ohne dass zuvor der Mittelpunkt gefunden und angekörnt werden muss.
-
-
-
-
3. Schritt: Gewinde schneiden.

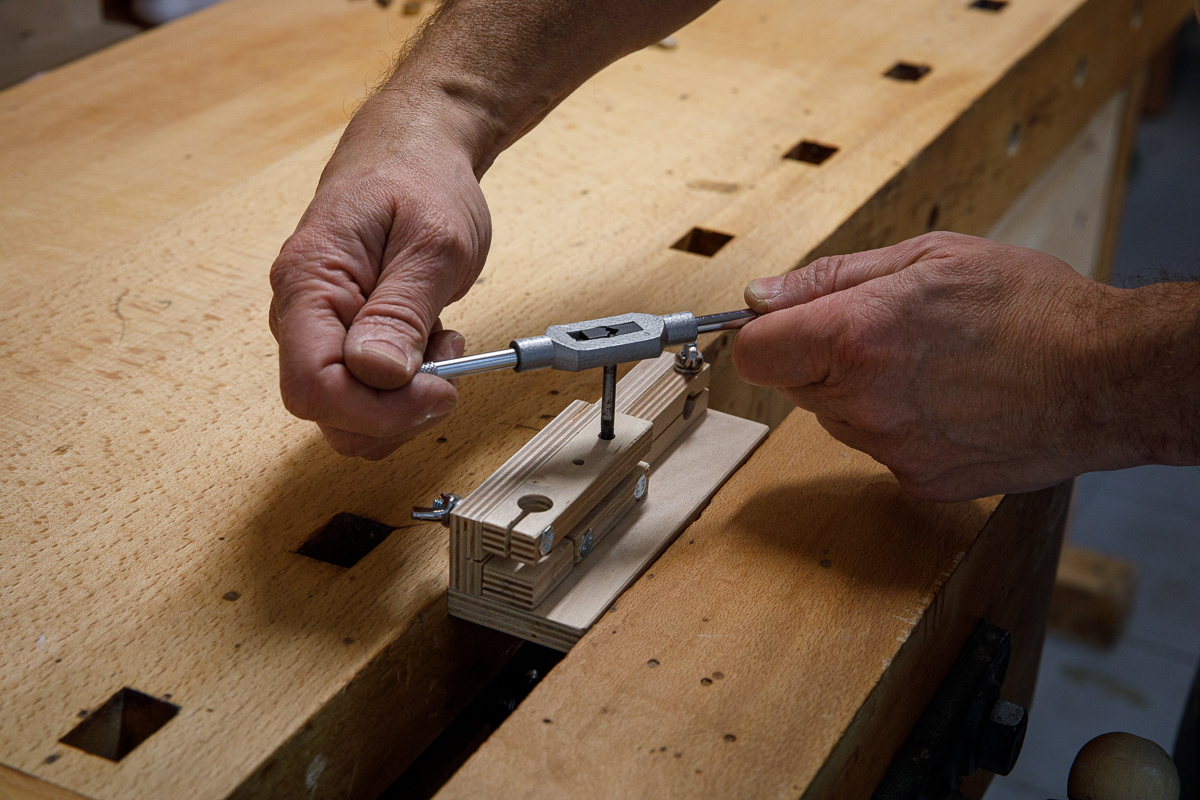

Hier hilft die Vorrichtung, den Gewindebohrer senkrecht zu führen.
-
-
4. Schritt: Schlitz schneiden.

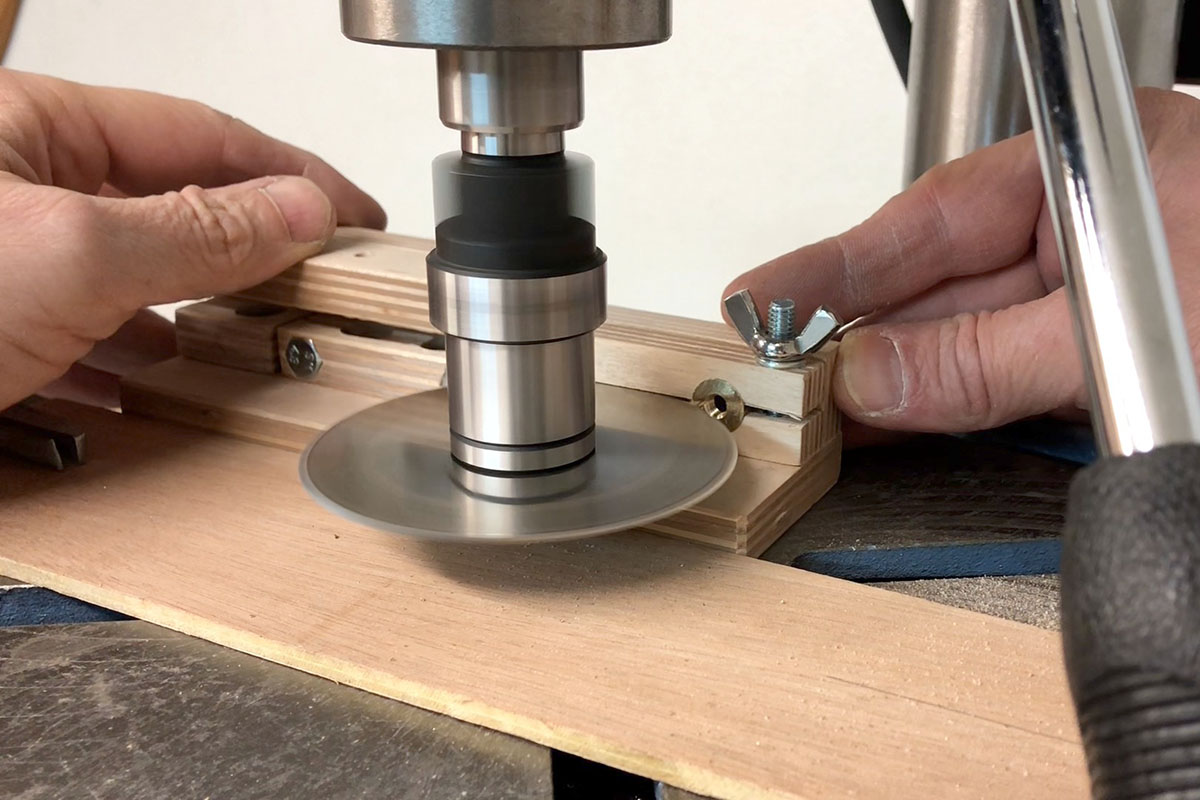

Hier kommt wieder das HSS-Sägeblatt zum Einsatz. Die Scheibe wird eingespannt und das Sägeblatt auf die Mitte ausgerichtet.
-
-

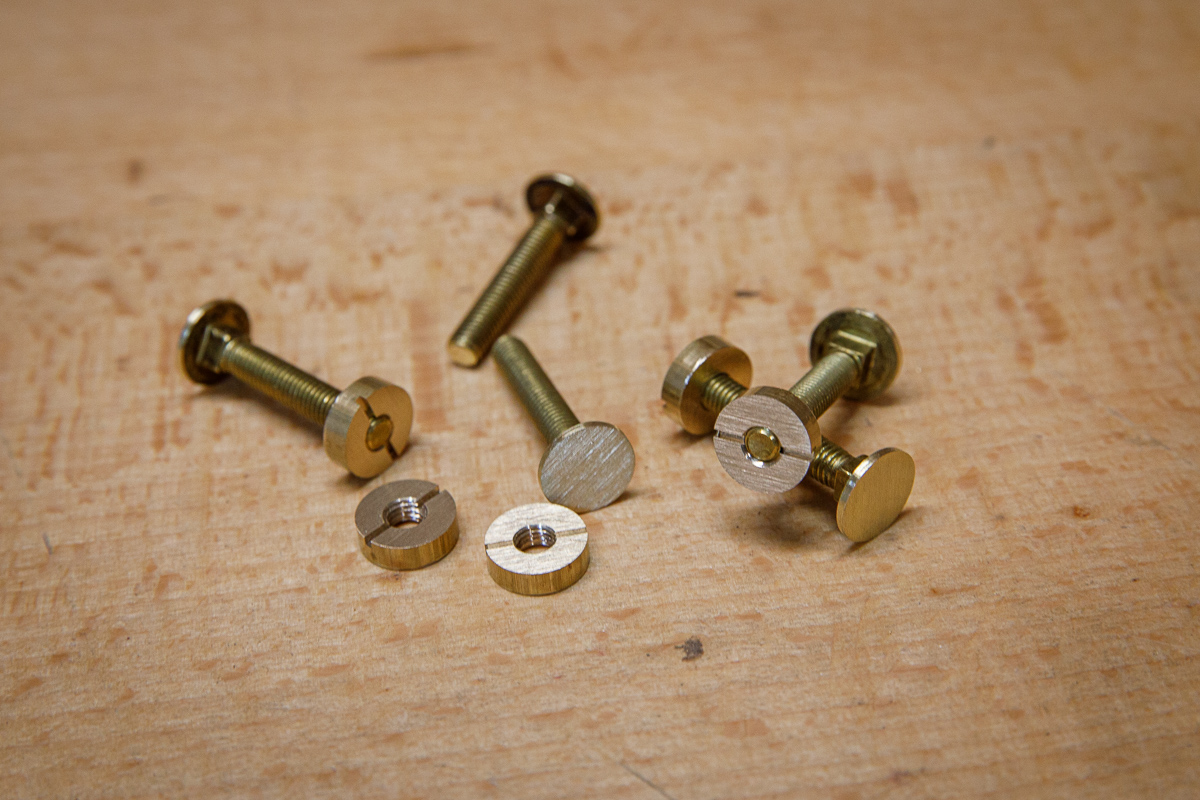

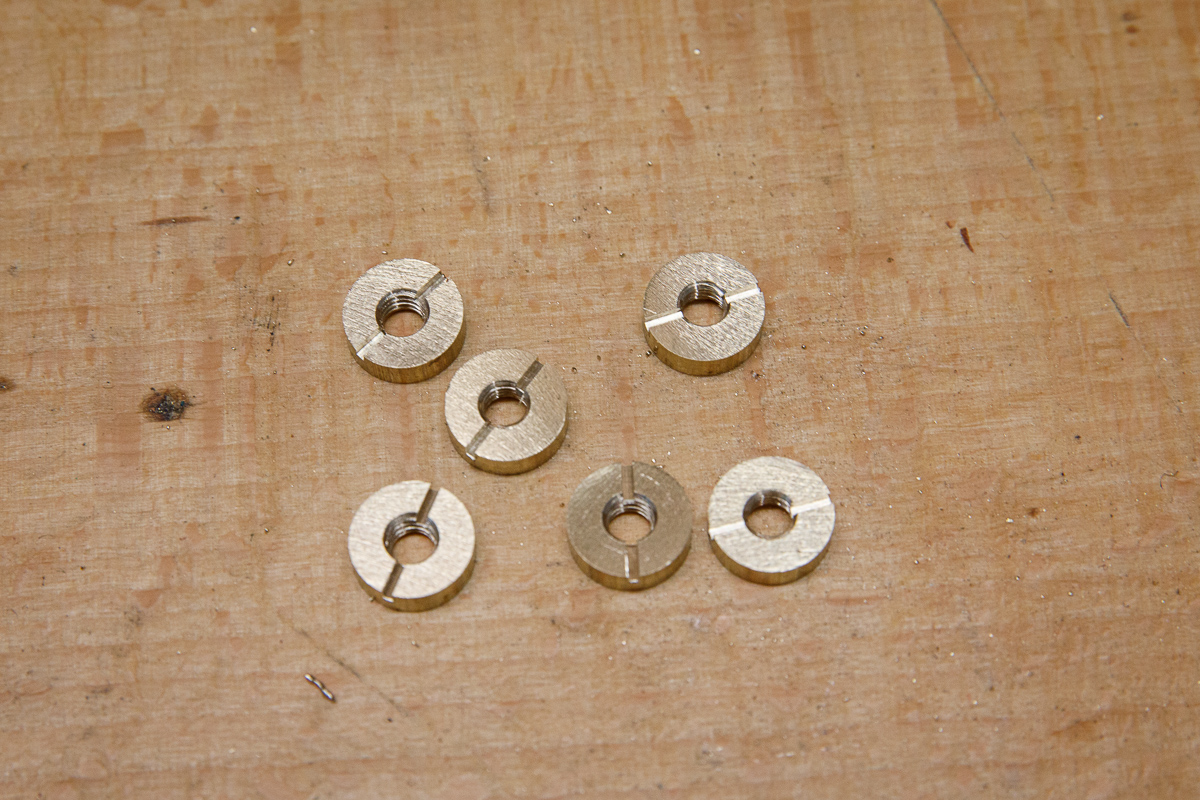

Damit sind die Schlitzmuttern fertig und müssen nur noch geschliffen werden.
-
-

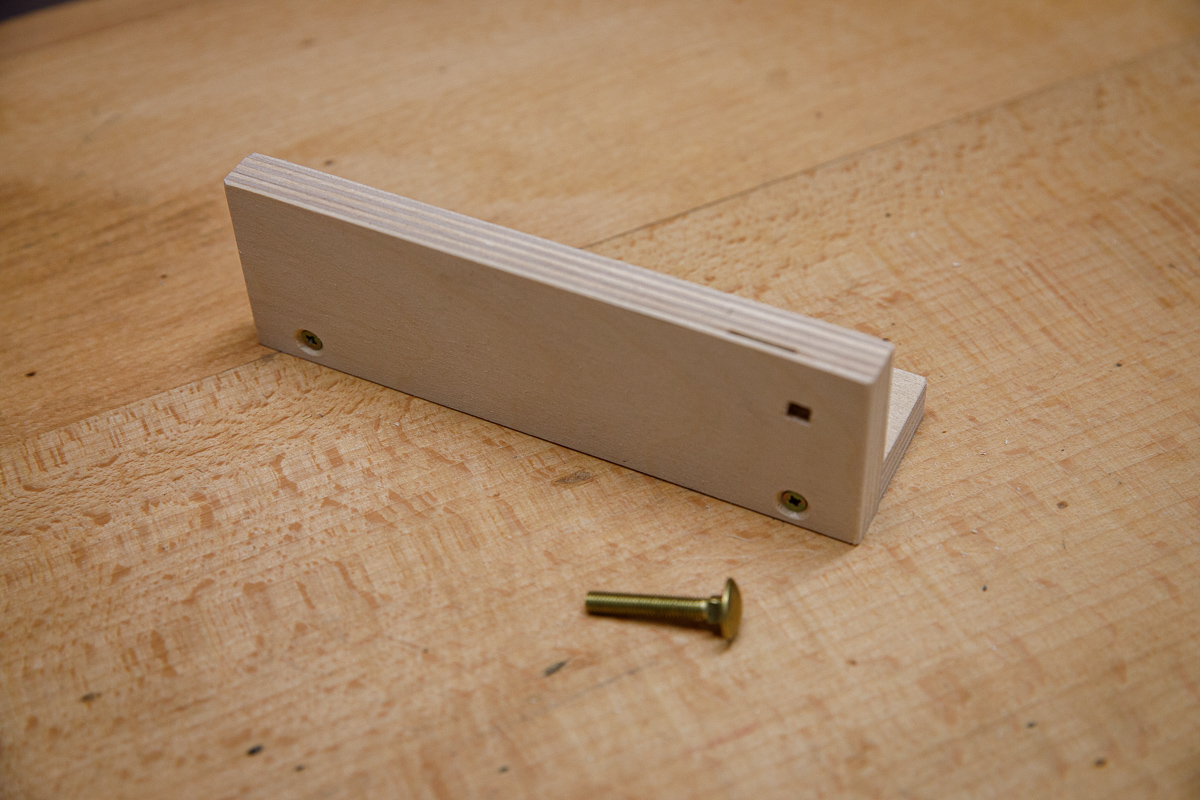

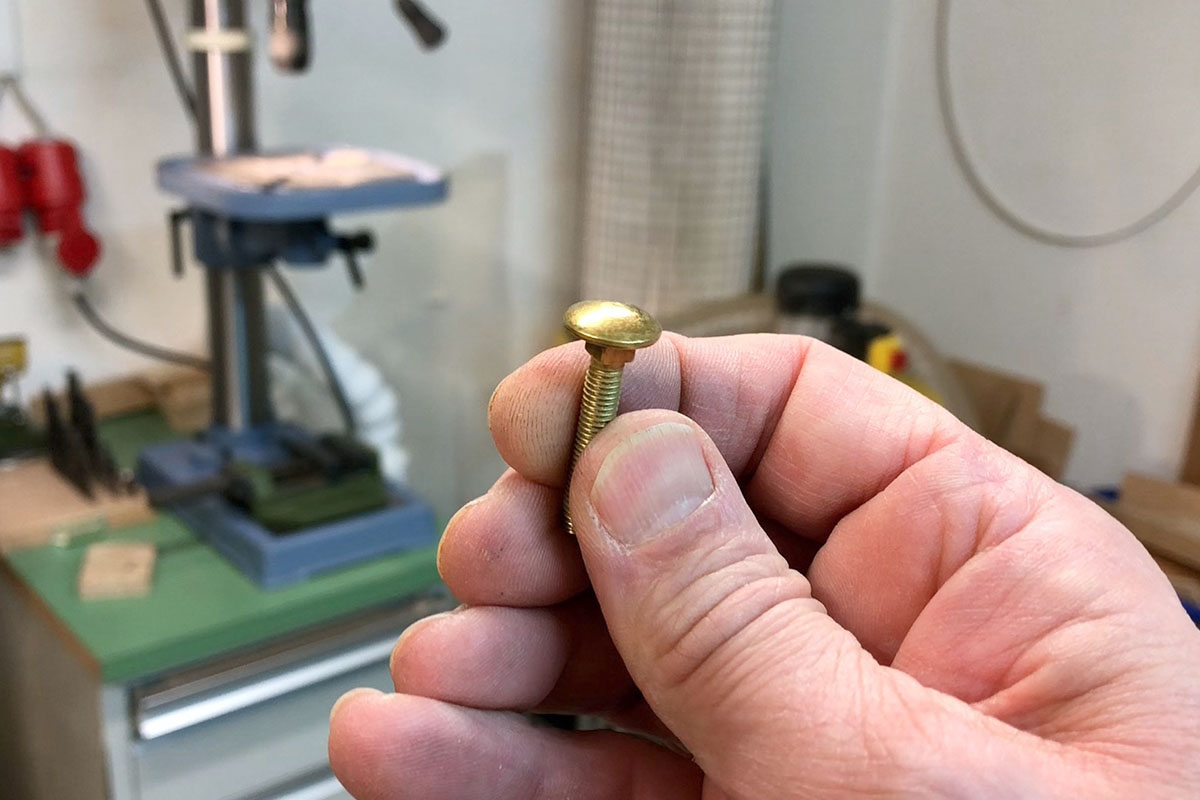

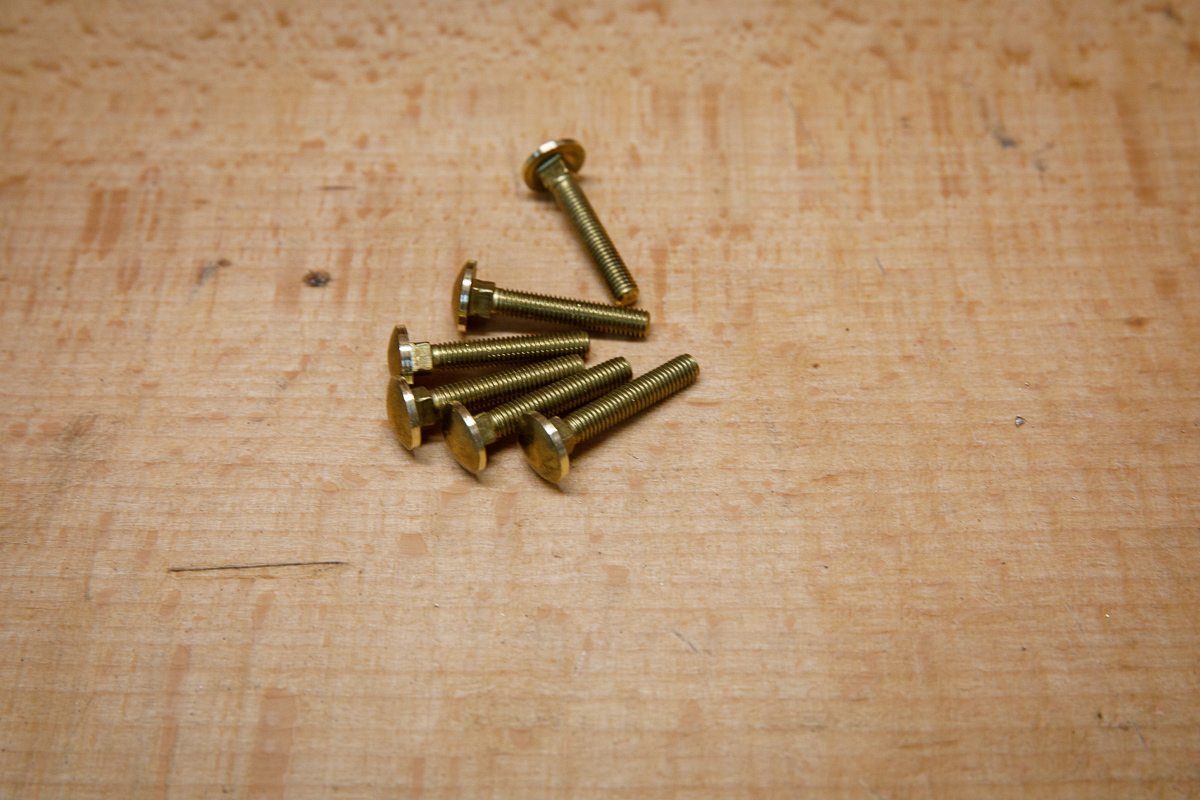

Jetzt die Schrauben. Verwendet werden Standard-Schloßschrauben M5.

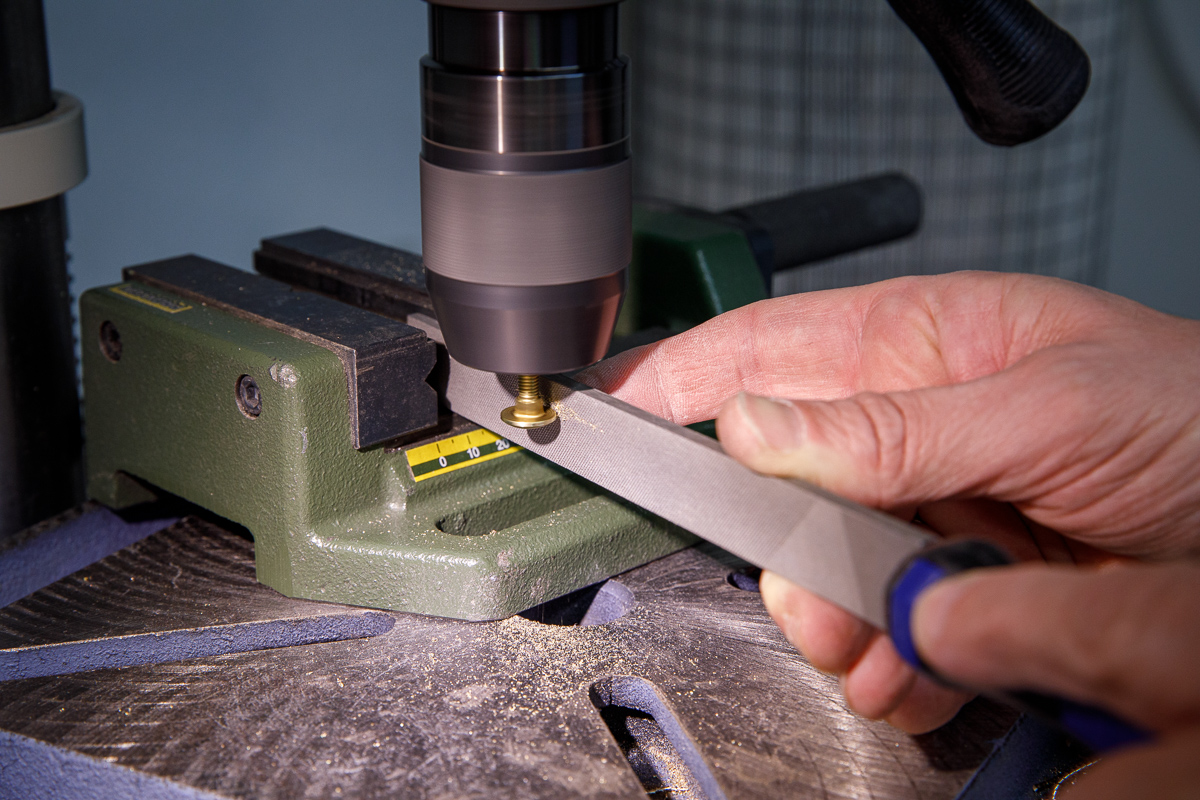

Der Kopf muss auf 12mm Durchmesser gebracht und abgeflacht werden.
-
-

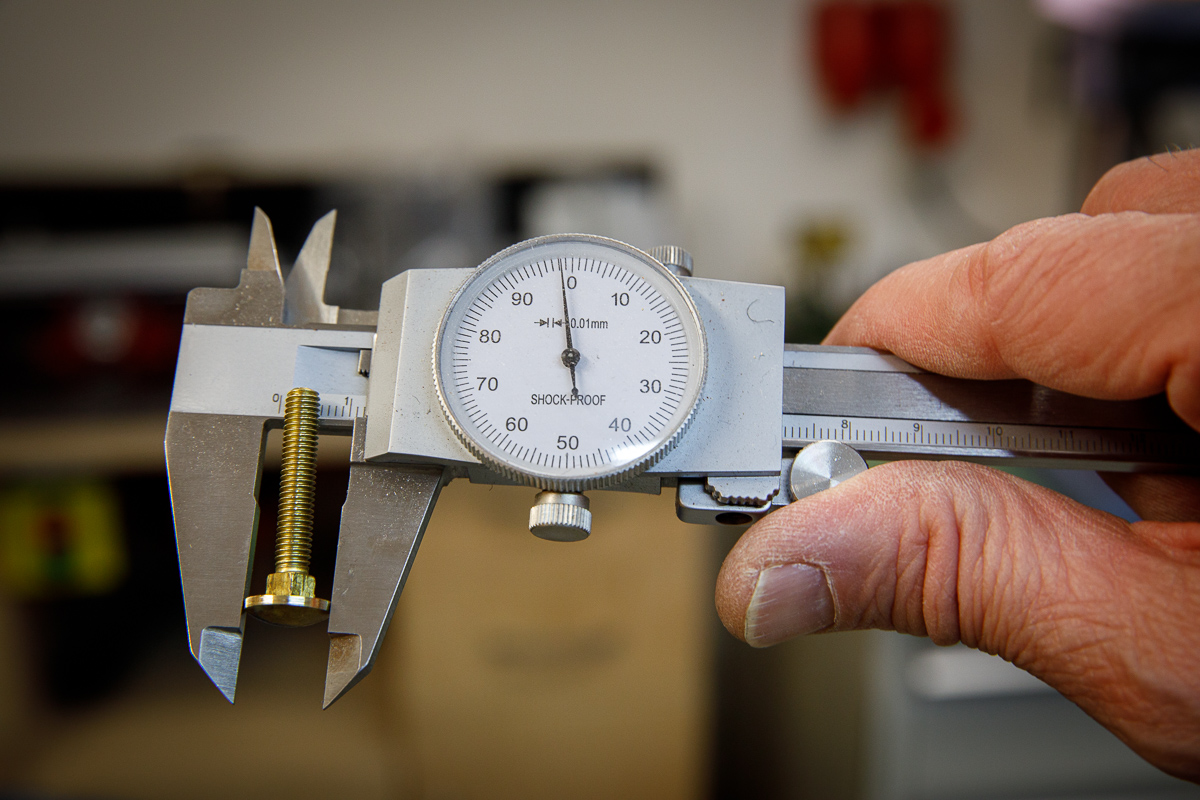

Anpasssen des Durchmessers.
-
-
11.98mm
-
-
-

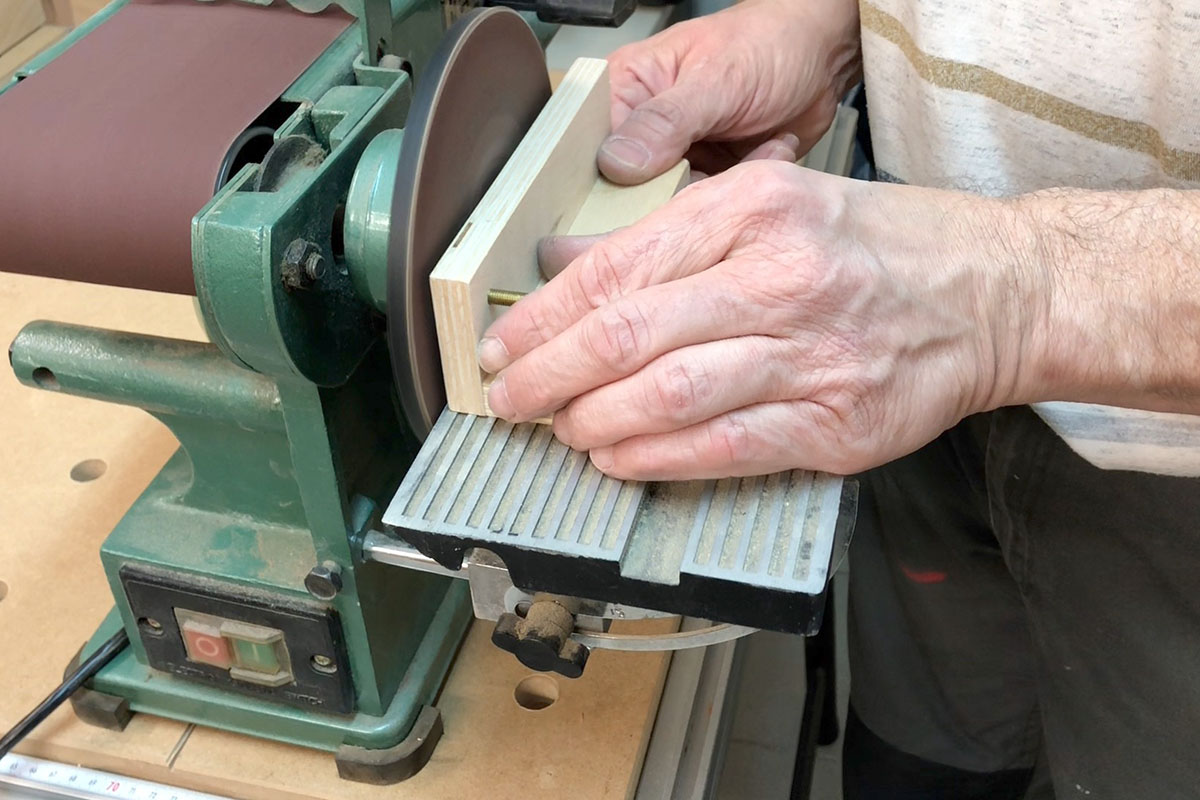

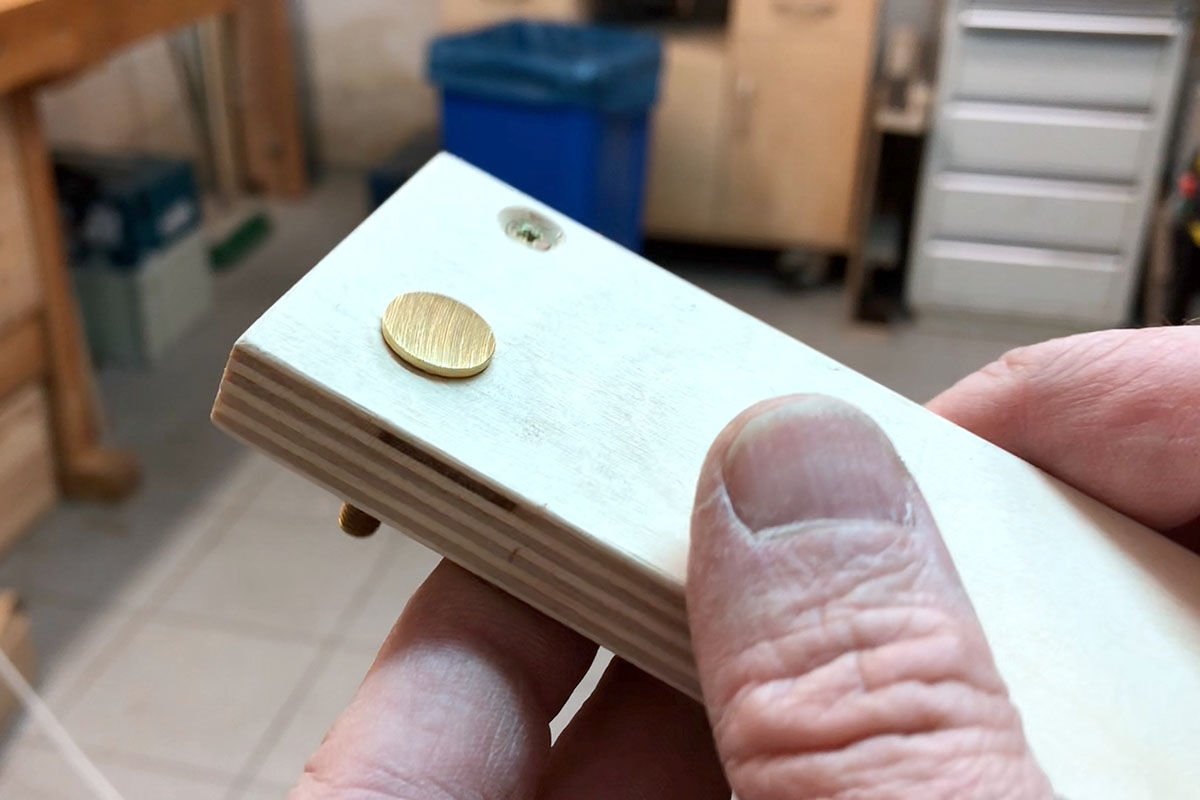

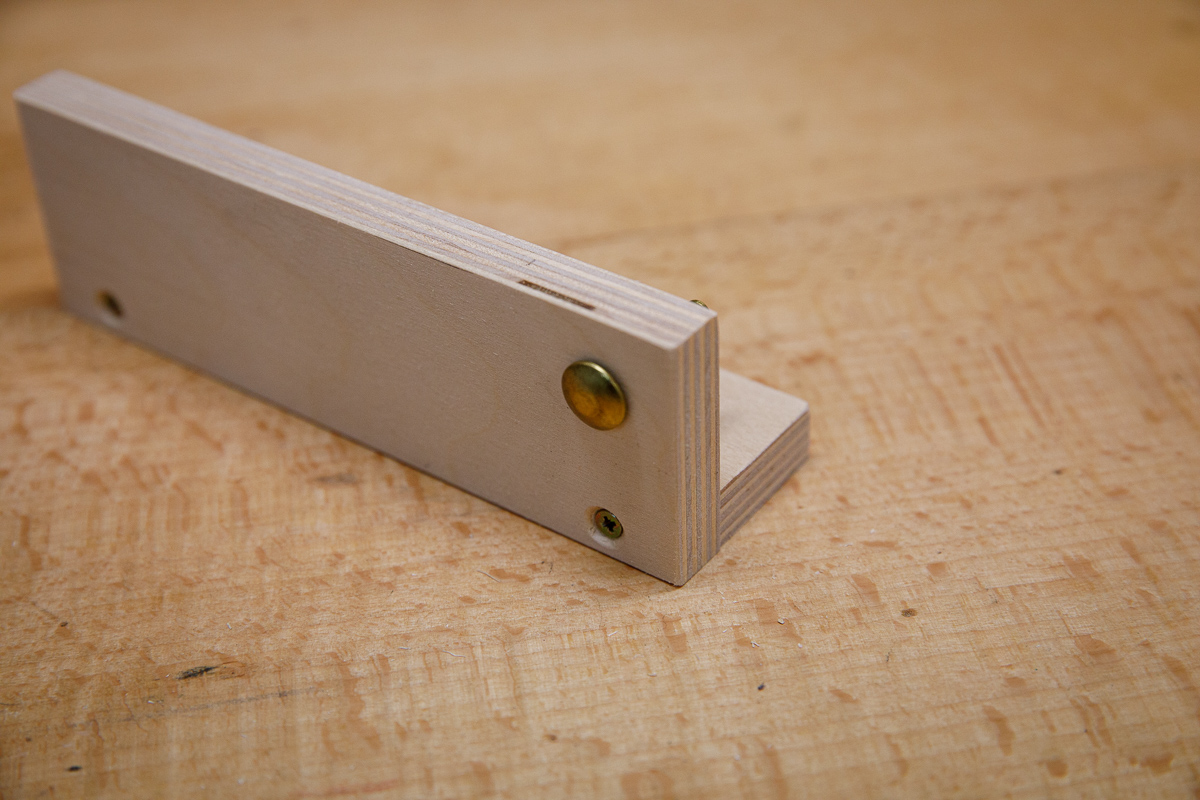

Um den Kopf abzuflachen verwende ich eine weitere Hilfsvorrichtung.
-
-
Die Schraube wird dazu in die vorgesehene Öffnung gesteckt.
-
-
So kann der Schraubenkopf sicher am Schleifteller geschliffen werden.
-
-
-
-

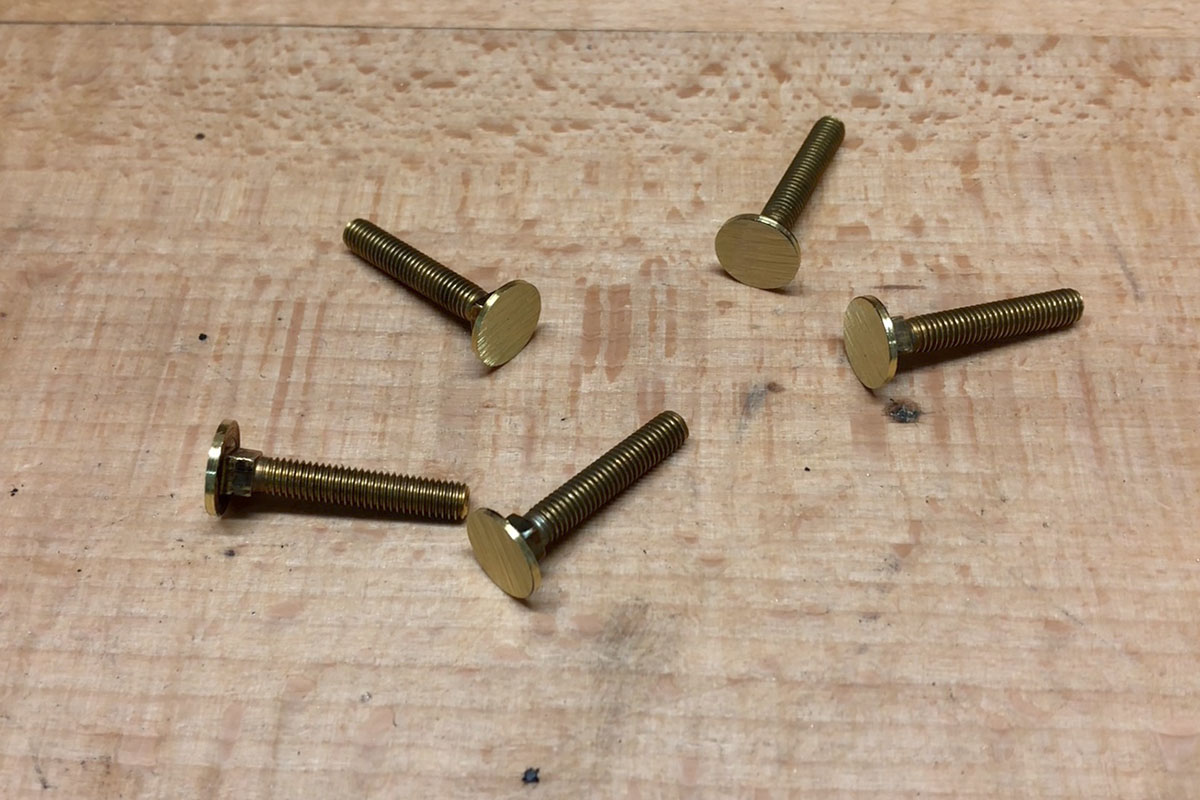

Je nach Geschmack können die Teile jetzt geschliffen oder poliert werden.
Ich habe sie geschliffen, damit sind sie fertig für die nächste Säge.
-
-

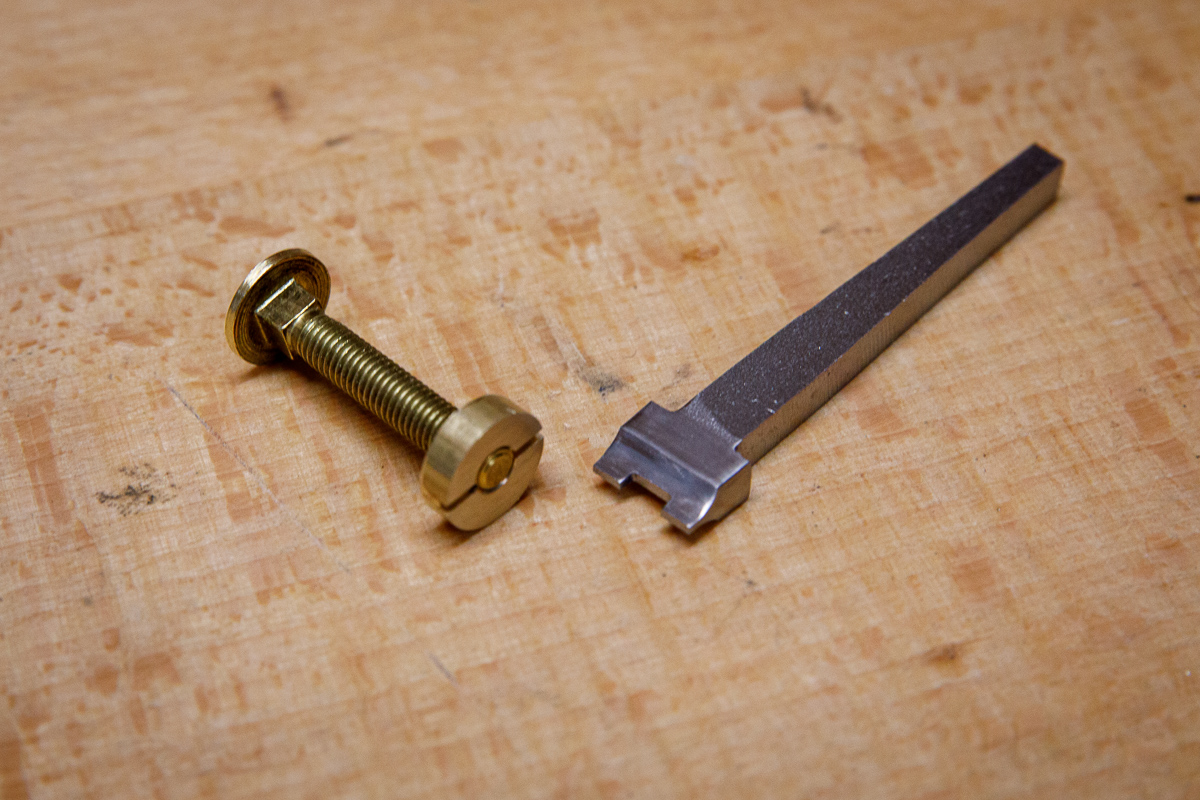

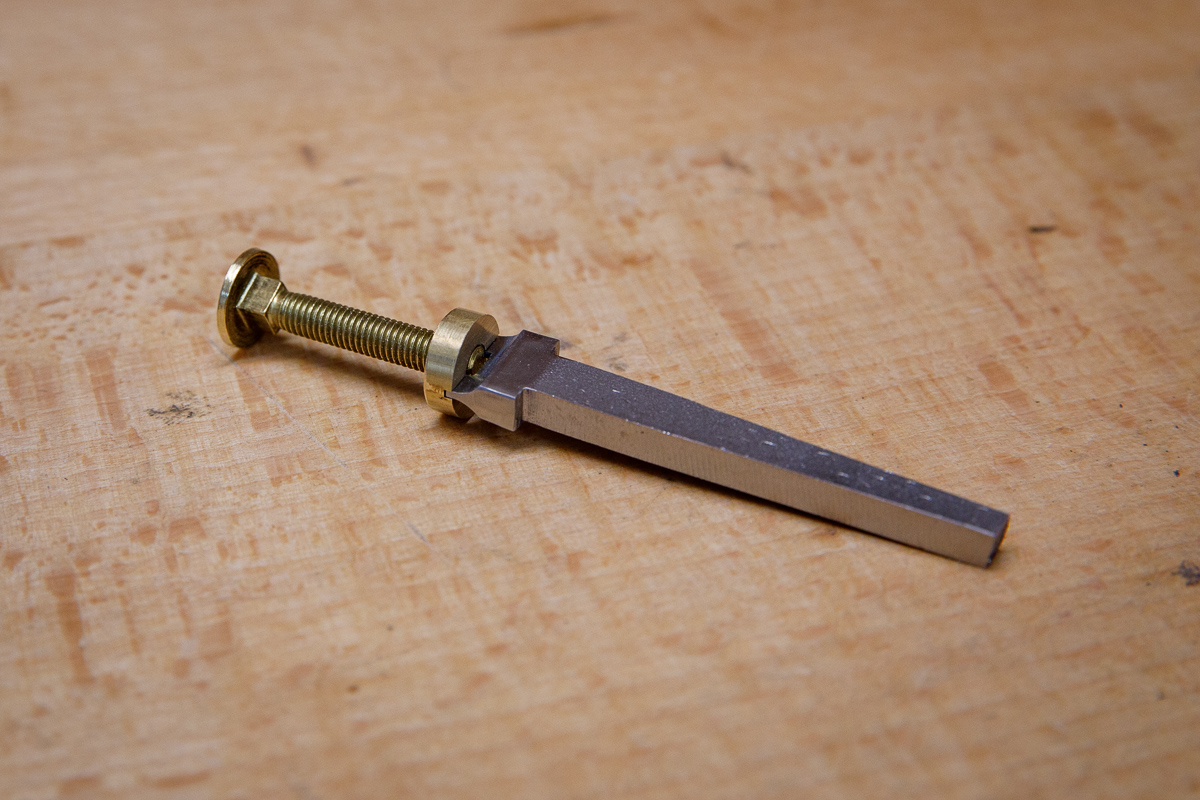

Und noch der Schraubendreher für die Schlitzmuttern.
Hergestellt aus einem Stück C45 Kohlenstoffstahl, anschließend gehärtet und angelassen.
-
- Kann jetzt in einem Griff nach Geschmack verwendet werden.
Den Herstellungsprozess habe ich hier noch in einem YouTube-Video festgehalten:
-
