Halbverdeckte Zinkung

  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1027.jpg" } %}

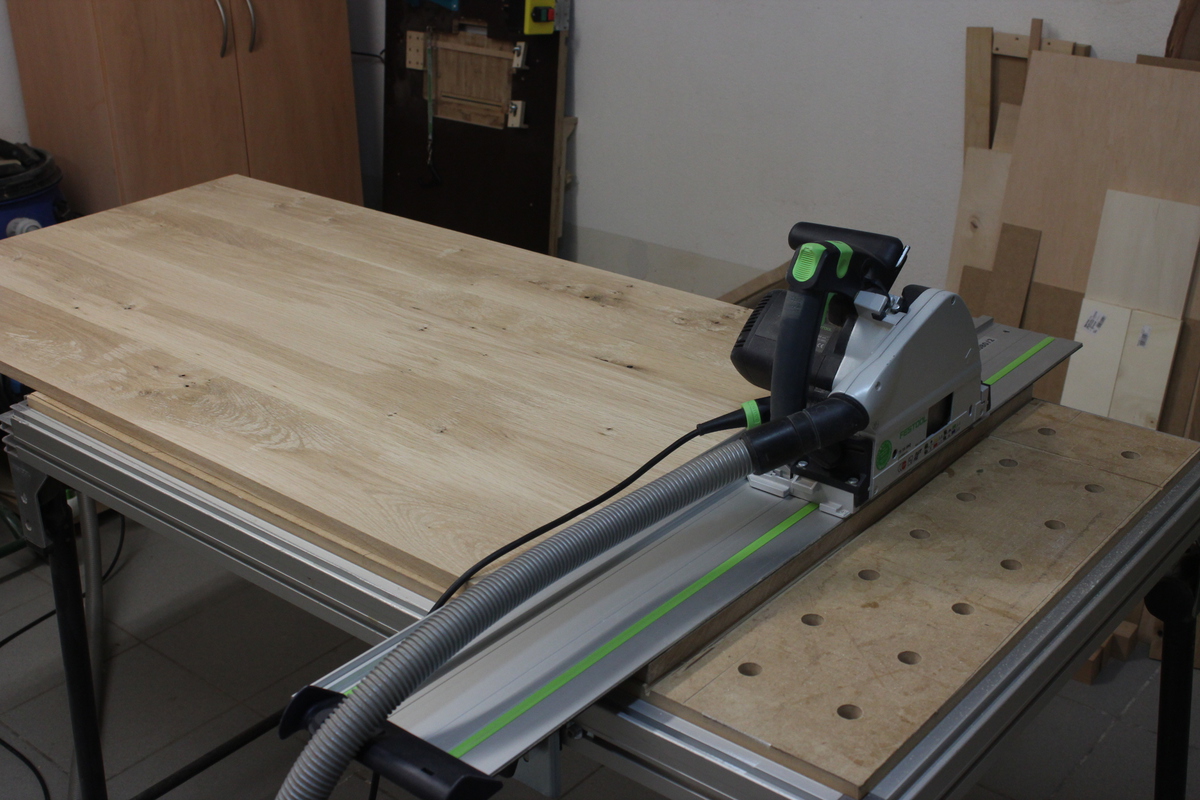

  • Deckel und Seitenwände werden mit einer halbverdeckten Zinkung verbunden.
    Dazu wird der Deckel jetzt auf das exakte Endmaß zugeschnitten
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1028.jpg" } %}

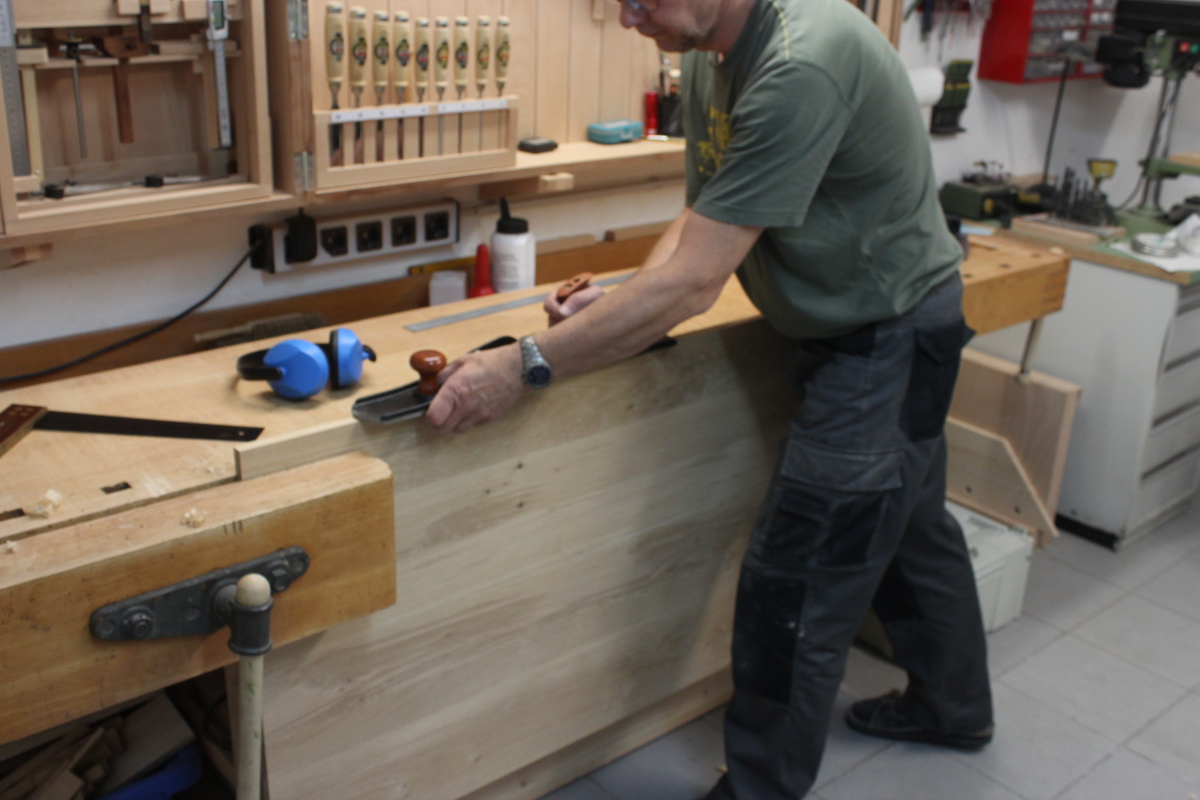

  • Die sägerauhen Kanten werden mit der Rauhbank geglättet.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1031.jpg" } %}

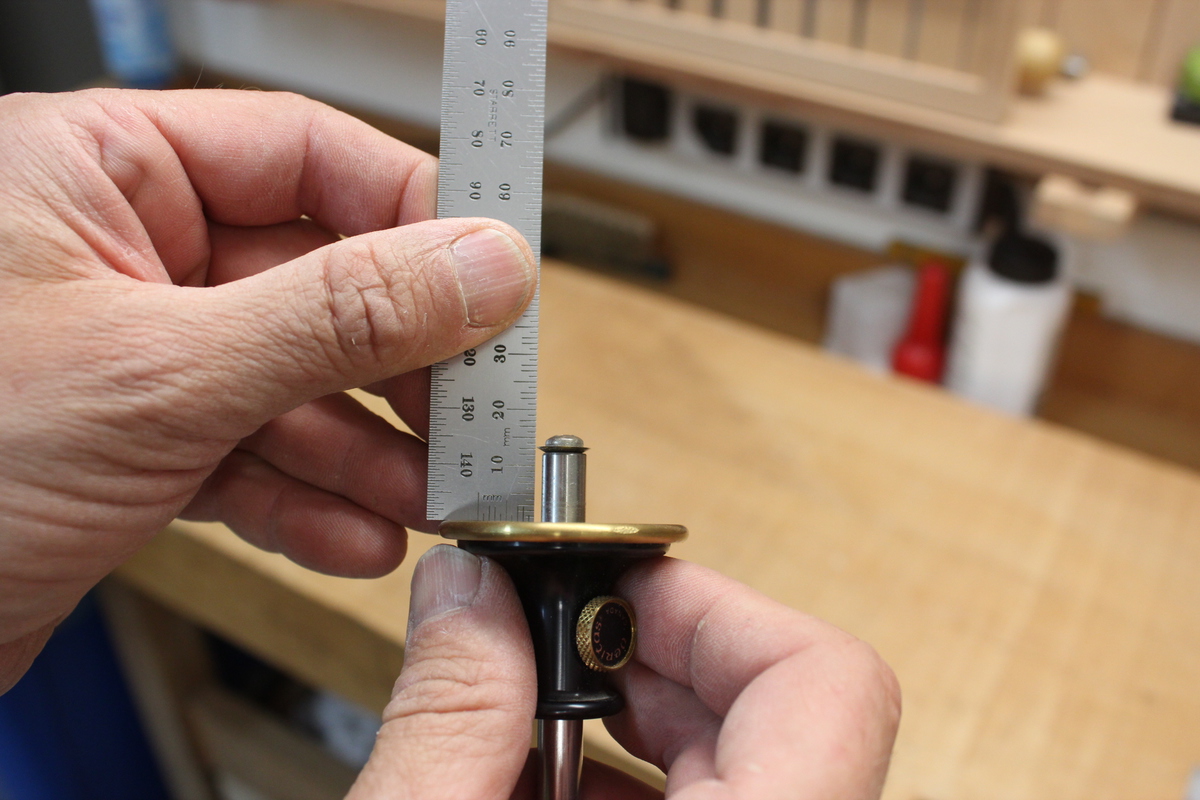

  • Der Deckel ist 18mm stark, die Stärke des Verdecks lege ich mit 5mm fest. Damit ergibt sich eine Schwalbenlänge von 13mm. Darauf stelle ich das Streichmaß ein.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1033.jpg" } %}

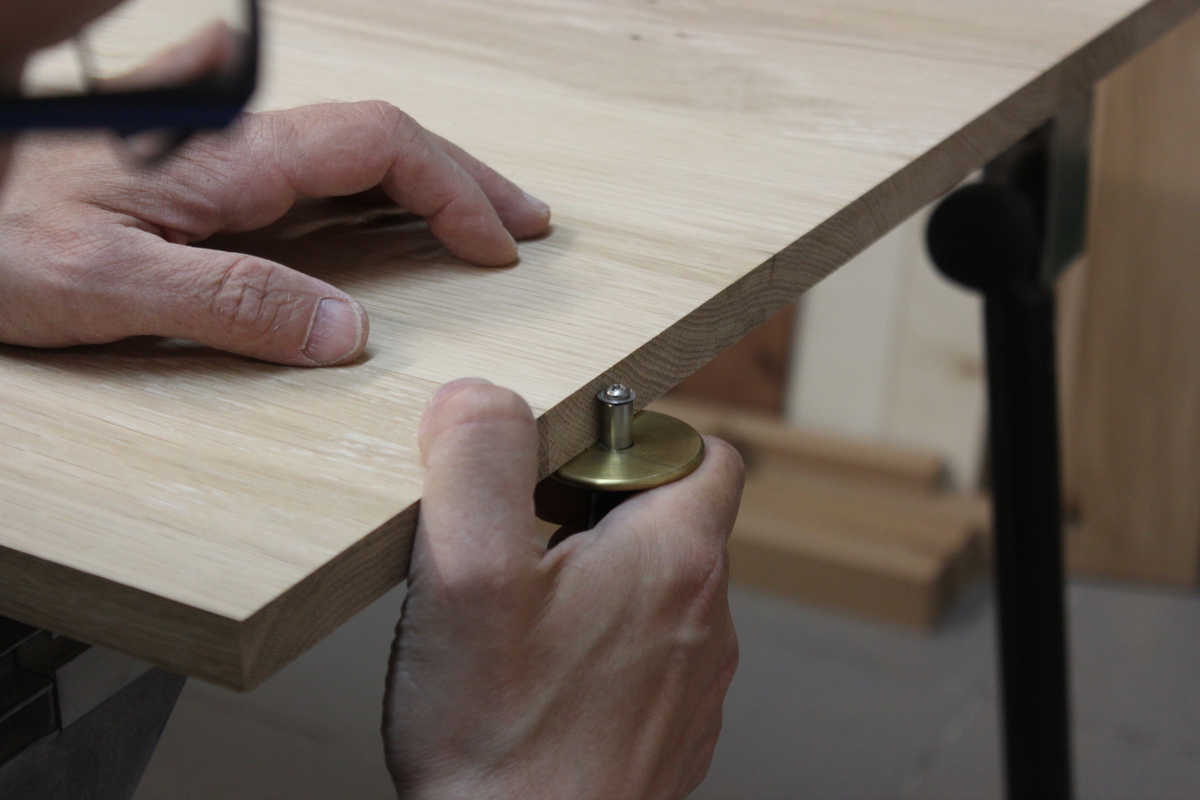

  • Anreißen an den Stirnseiten des Deckels...
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1034.jpg" } %}

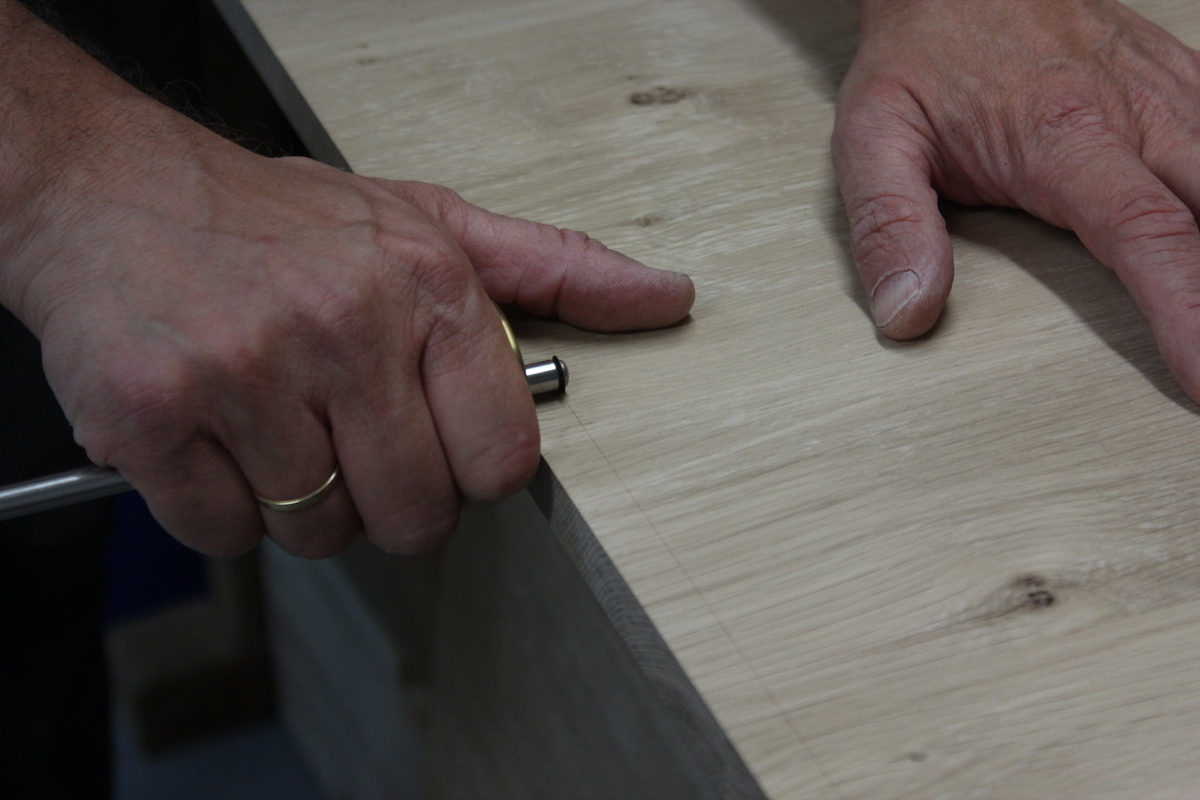

  • ...und rundherum an den Seitenwänden.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1038.jpg" } %}

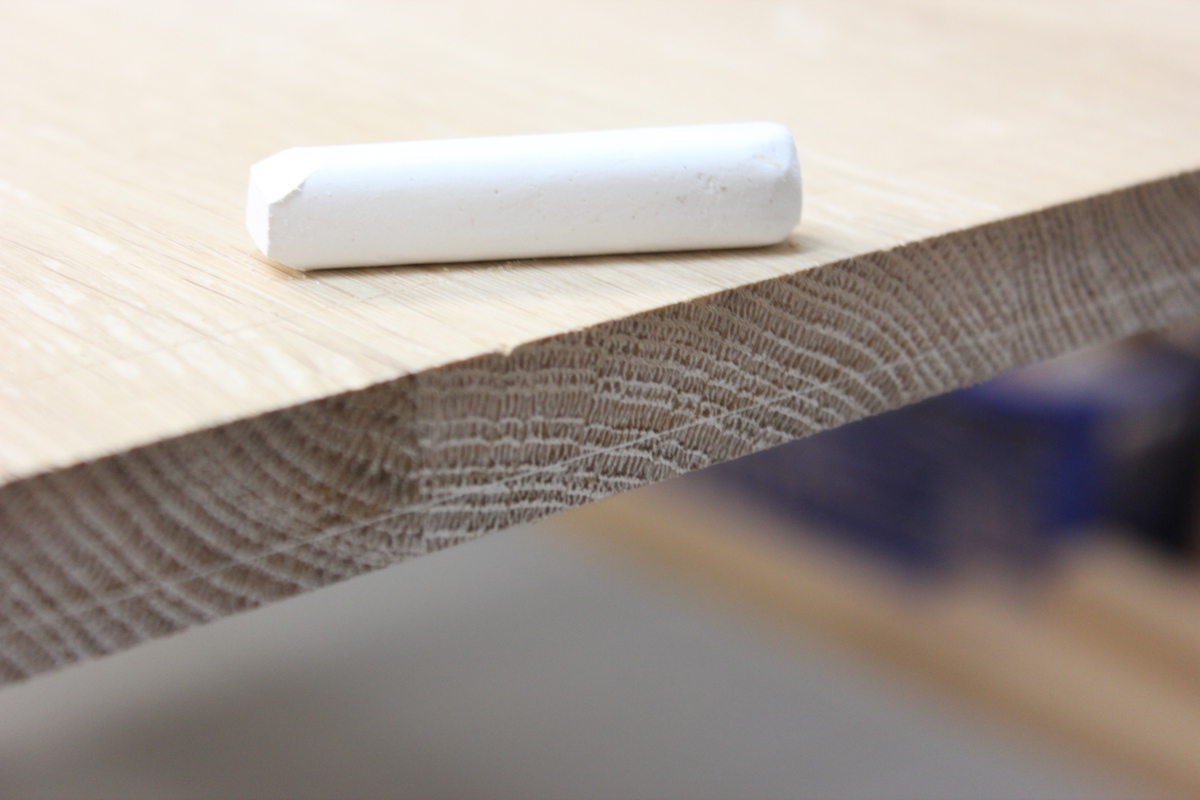

  • Da der Riß an der Stirnseite schlecht zu sehen ist, wird die Fläche mit weißer Kreide eingerieben. Der Riß wird dadurch deutlich sichtbar.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1035.jpg" } %}
  • Jetzt wird mit dem Streichmaß noch die die Materialstärke der Seitenwände abgenommen...
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1036.jpg" } %}
  • ...und an der Unterseite des Deckels angerissen.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1039.jpg" } %}

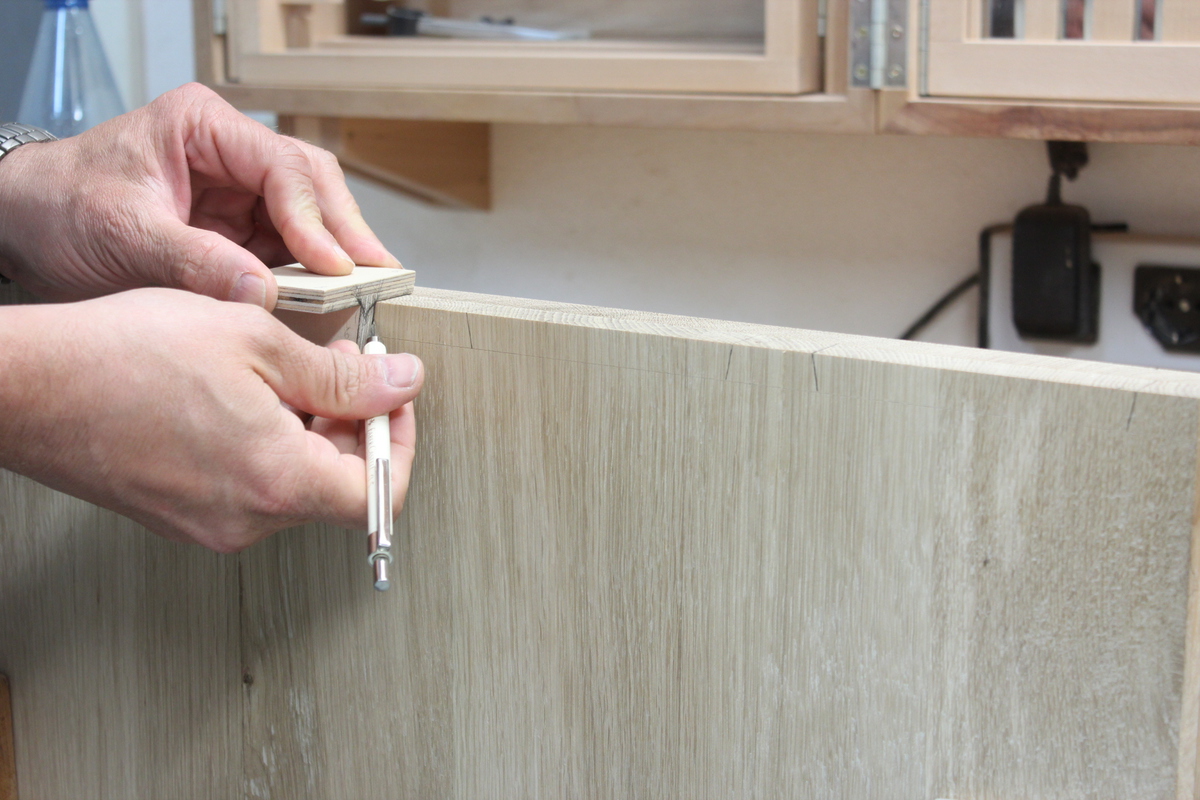

  • Beide Seitenteile werden zusammen eingespannt.
    Nachdem ich die Einteilung vorgenommen habe, zeichne ich die Schwalben mit der Markierhilfe an.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1041.jpg" } %}

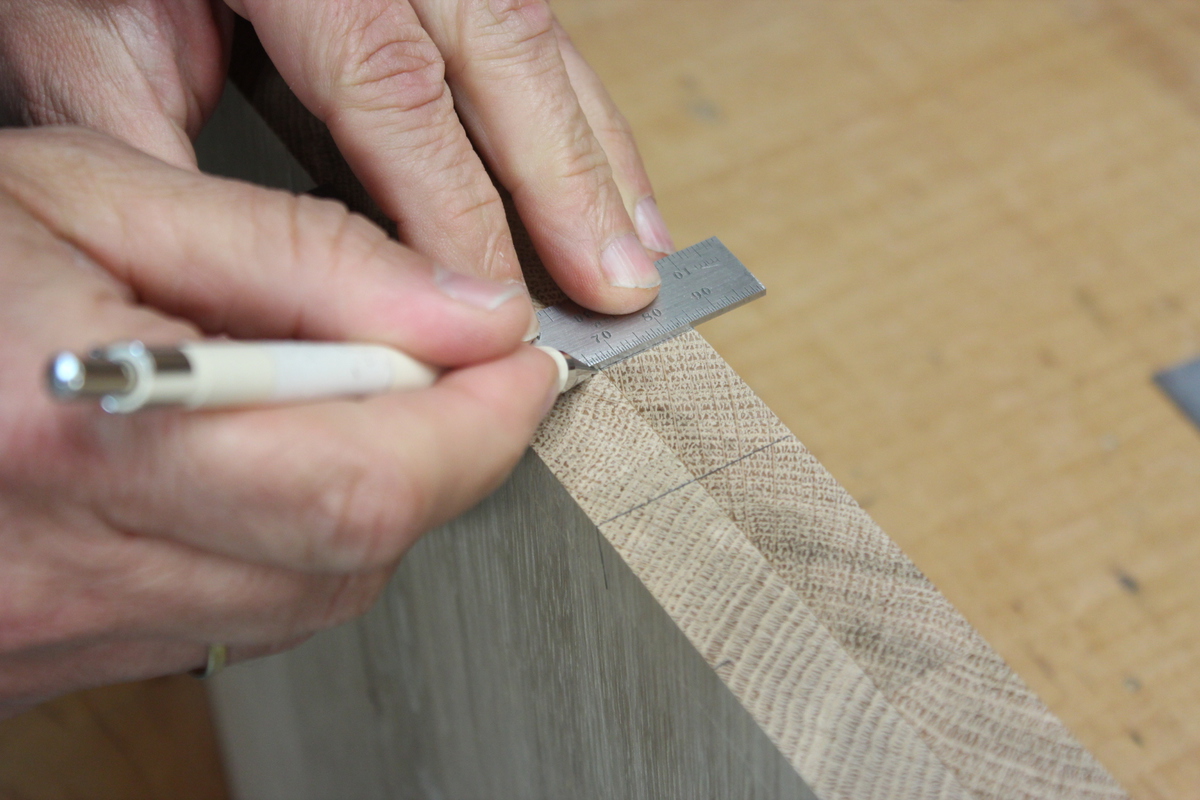

  • Mit dem Winkel vervollständigen.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1042.jpg" } %}

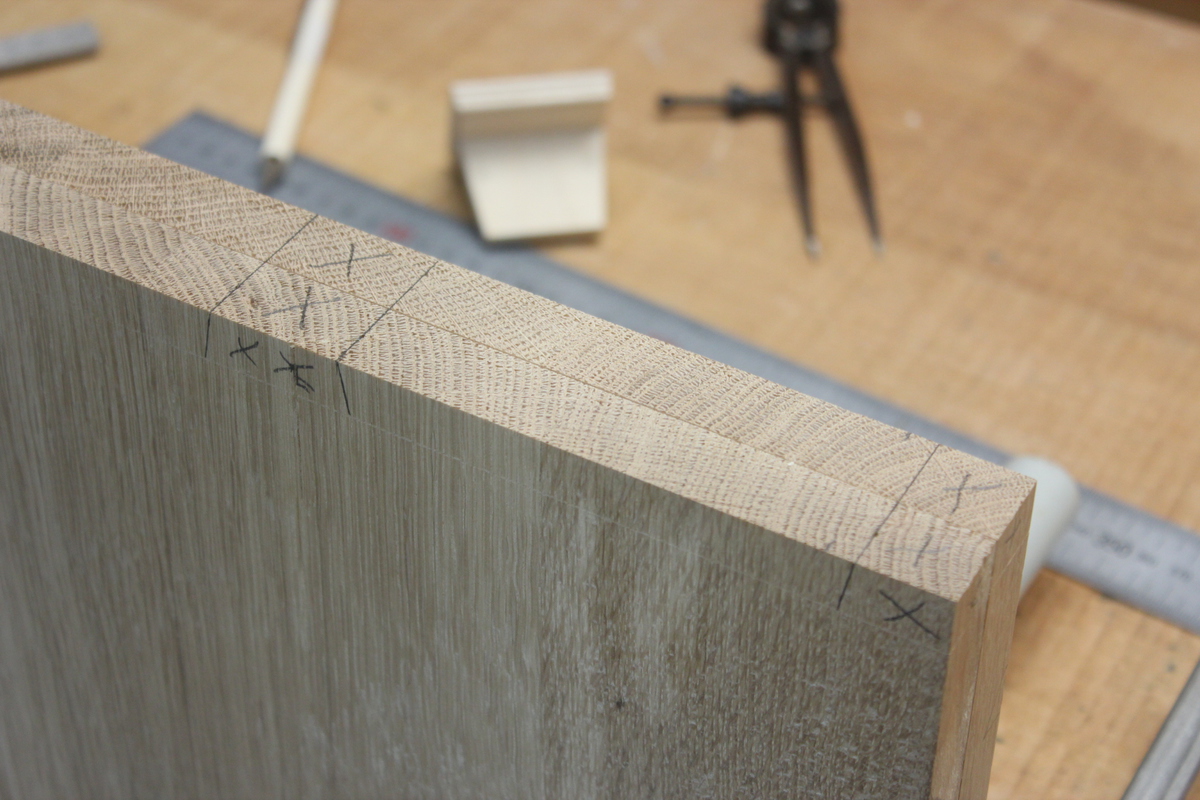

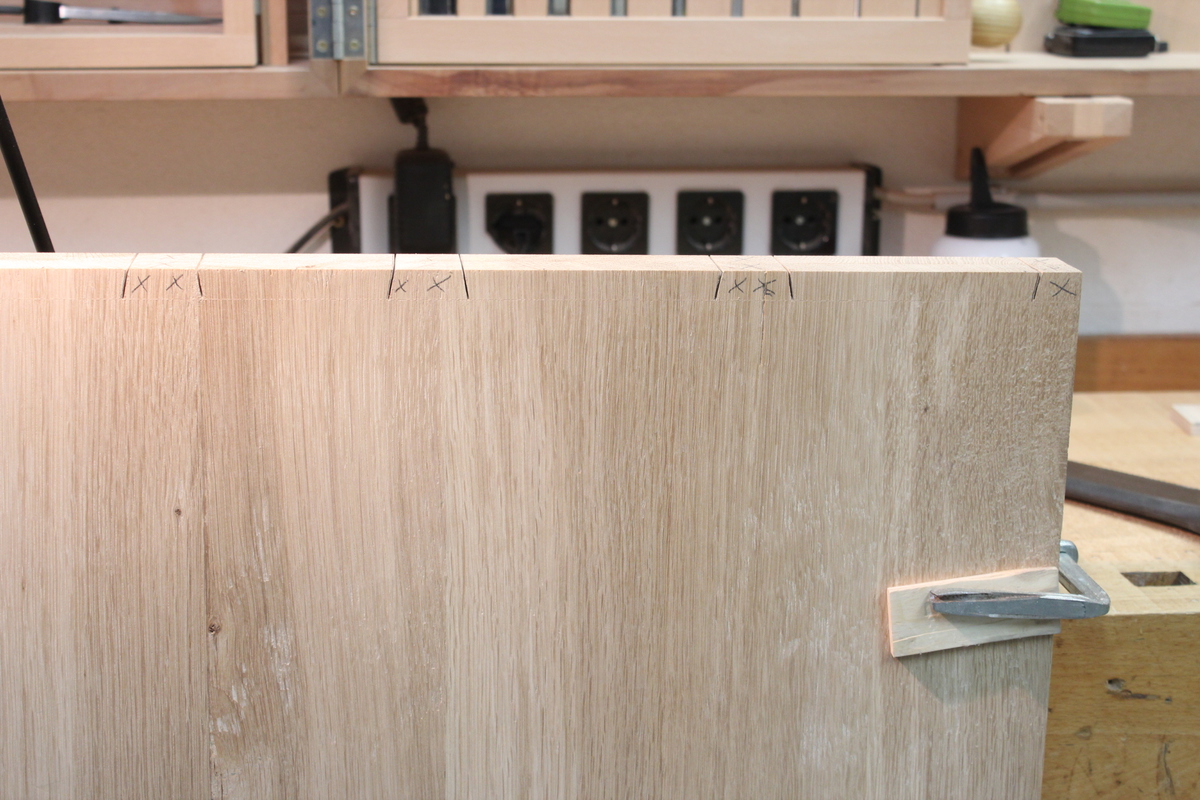

  • Abfallstücke deutlich kennzeichnen, damit man nicht auf der falschen Seite vom Riß sägt.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1043.jpg" } %}

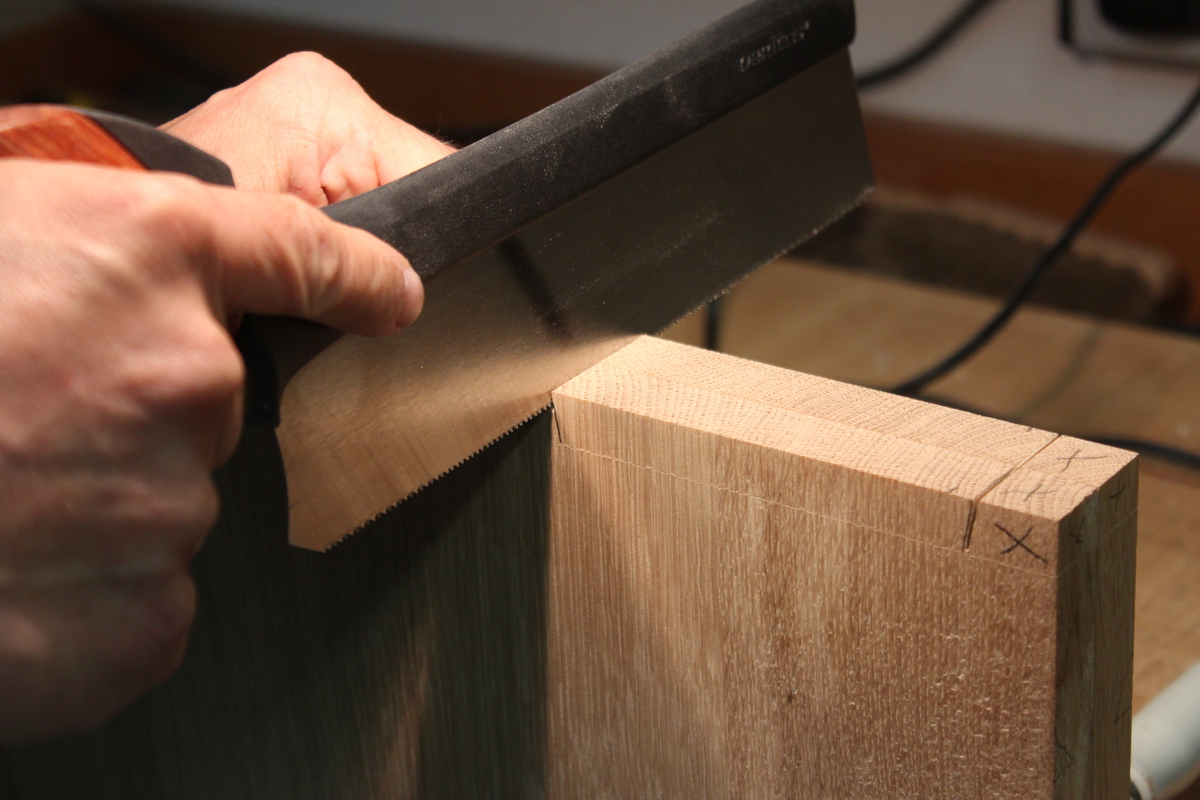

  • Jetzt wird mit der Zinkensäge gesägt.
    Ich säge immer knapp neben dem Riß, da das exakte Abstechen mit dem Stechbeitel viel genauer ist, als mit der Säge.
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1044.jpg" } %}
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1045.jpg" } %}

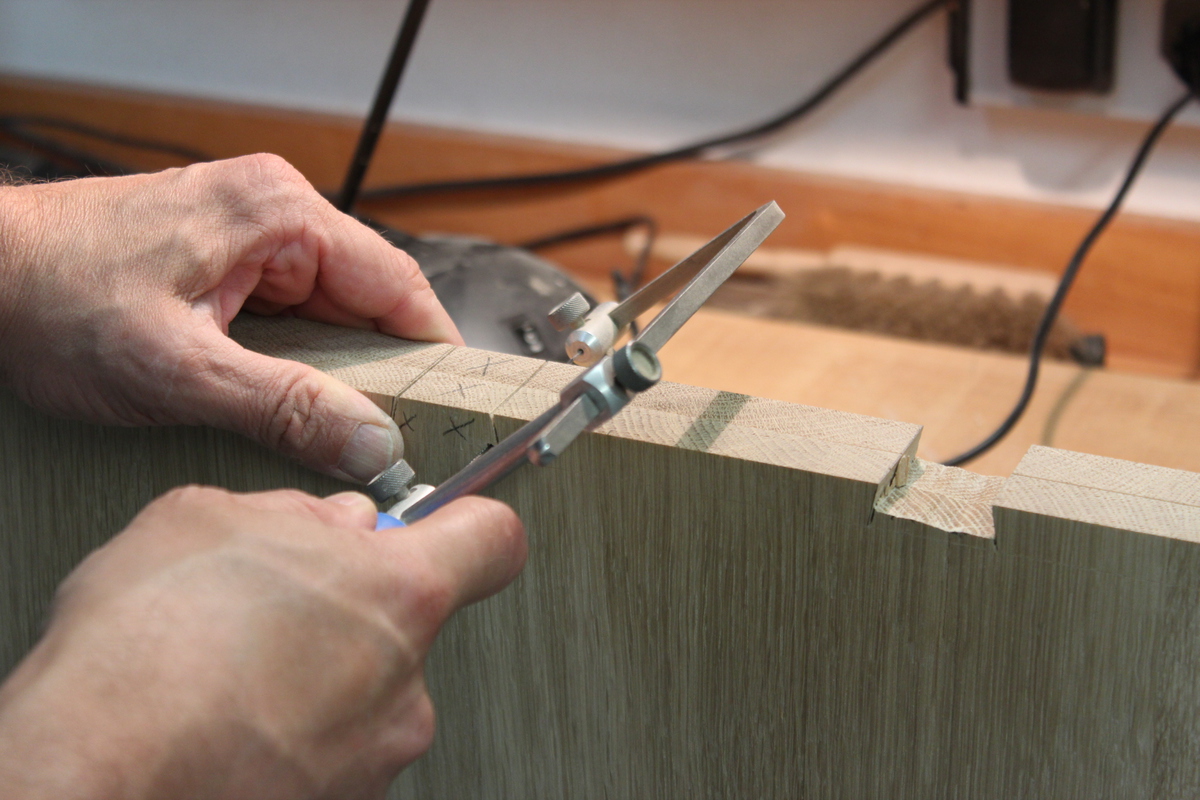

  • Die Laubsäge räumt schon mal das Gröbste weg
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1046.jpg" } %}
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1048.jpg" } %}

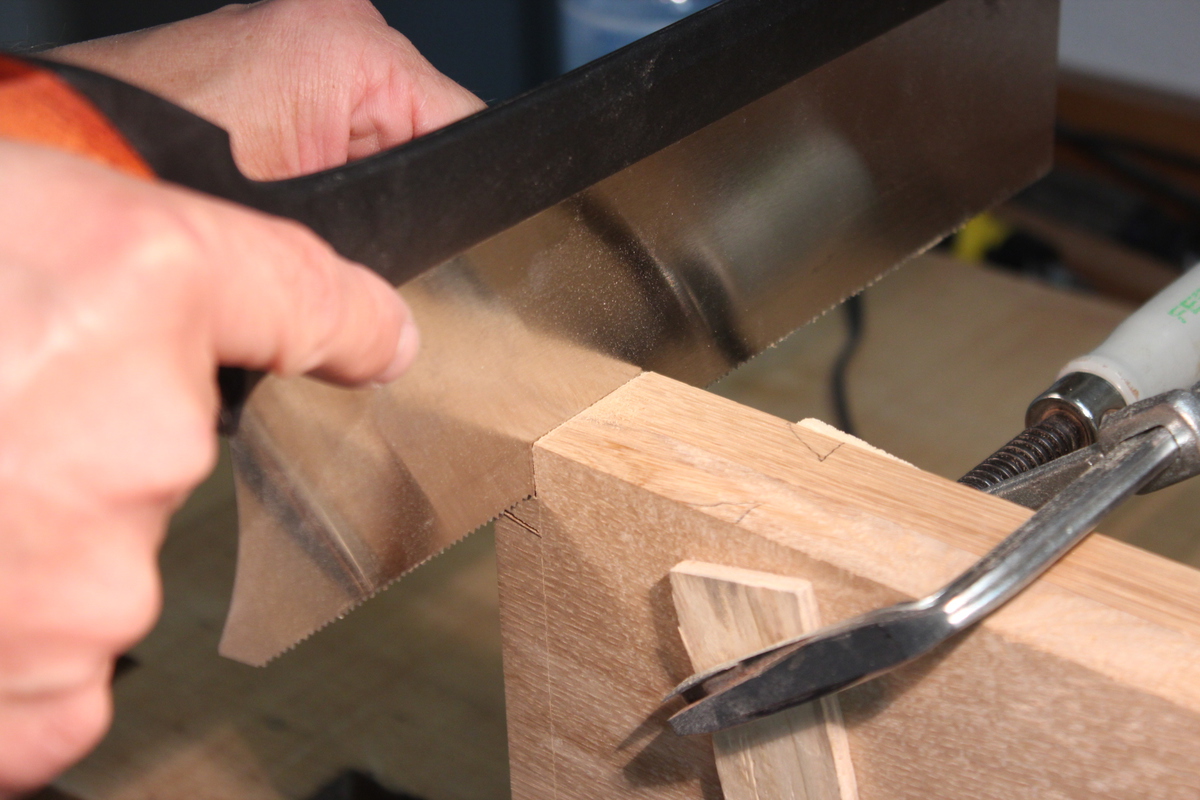

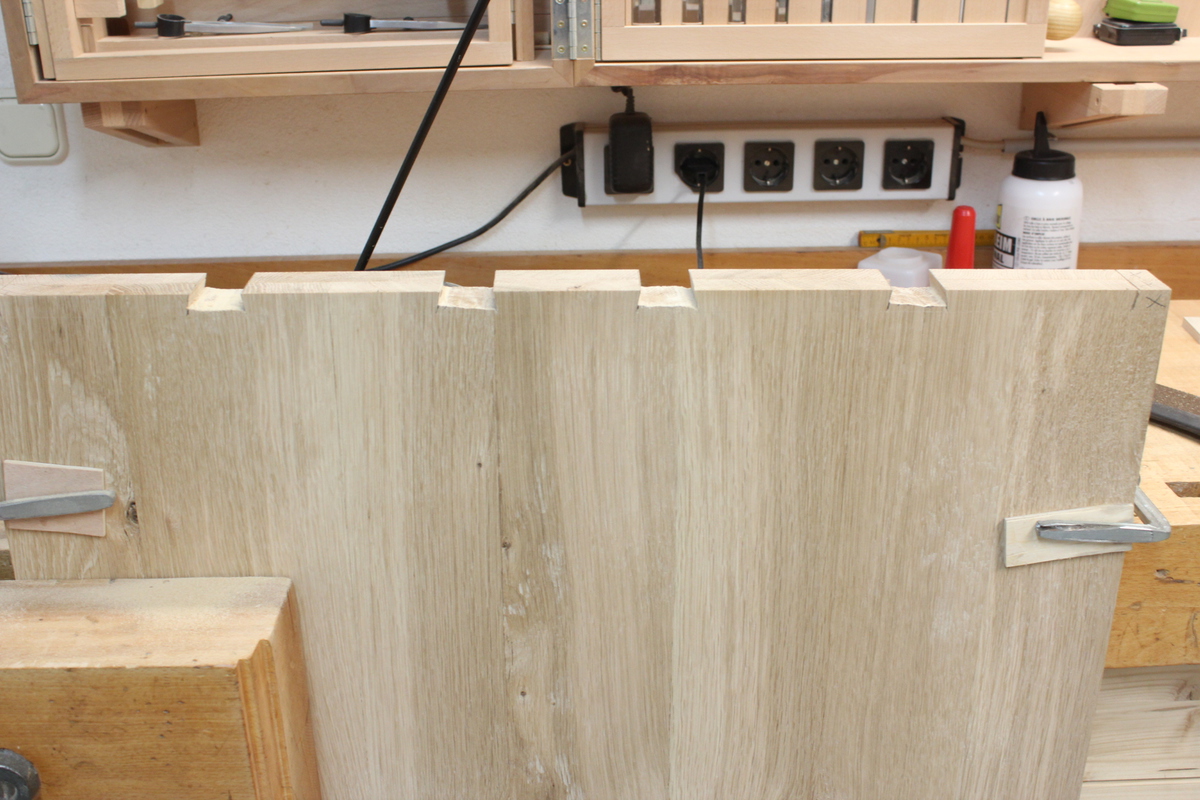

  • Absetzen der Randzinken
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1049.jpg" } %}

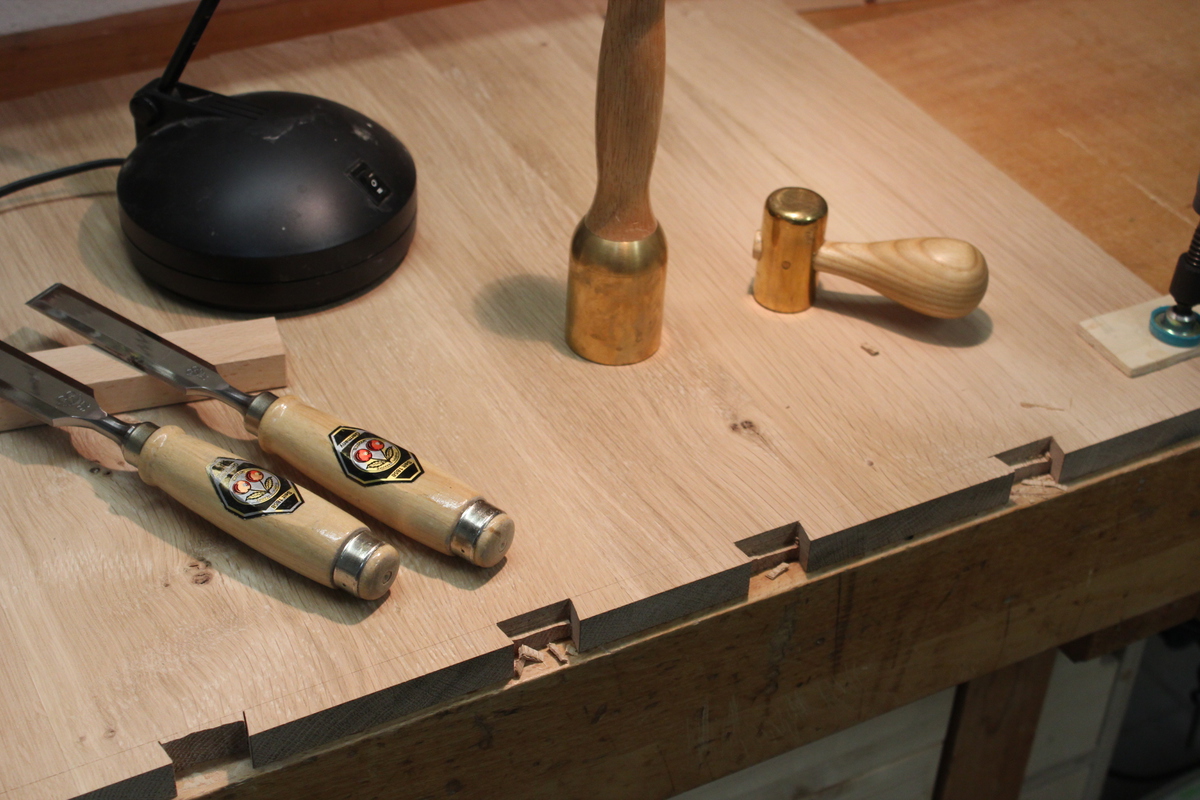

  • Ausstemmen der Zwischenräume
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1050.jpg" } %}

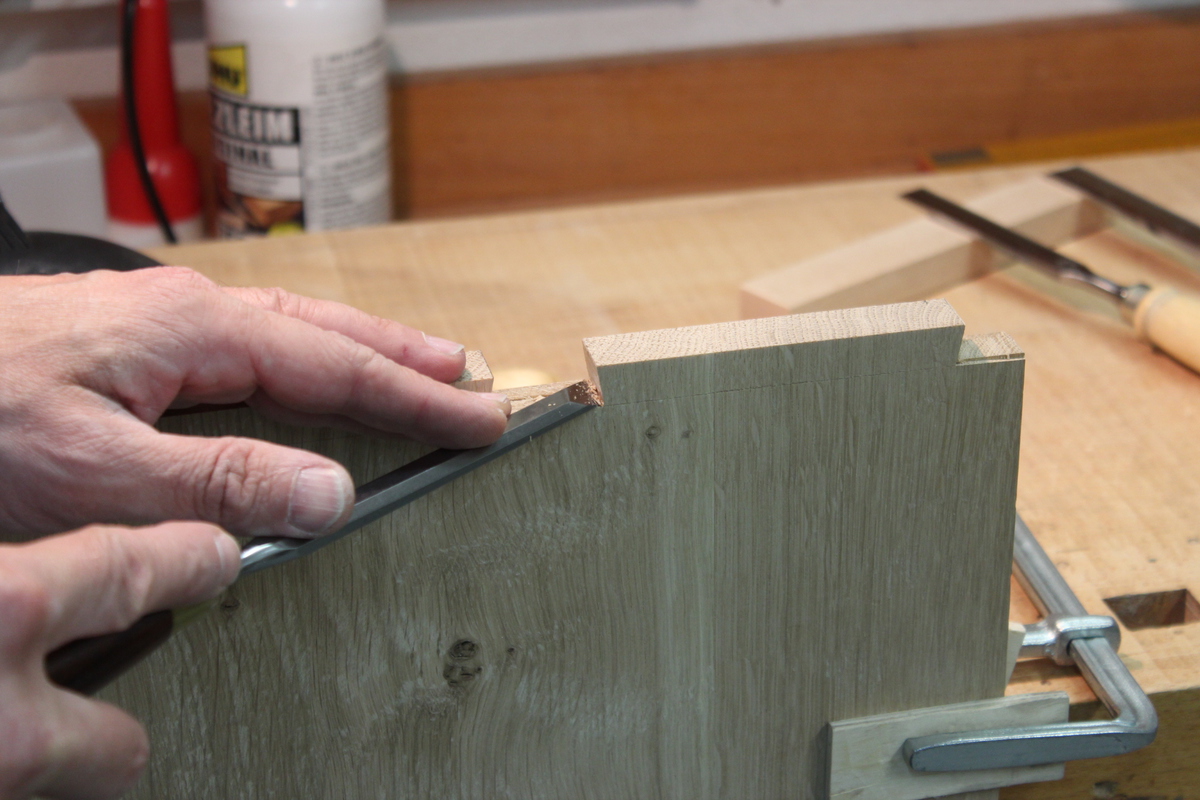

  • Ecken säubern mit dem Schrägbeitel
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1051.jpg" } %}

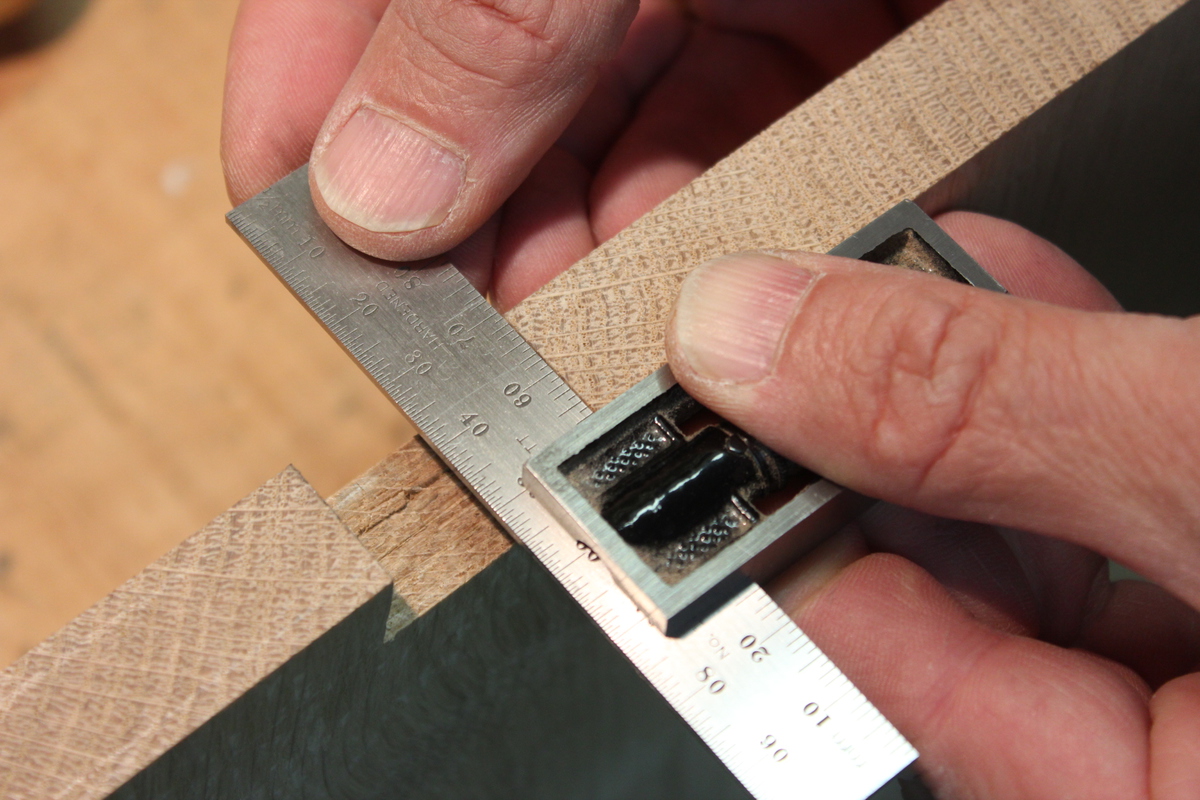

  • Winkelkontrolle der Schwalben
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1052.jpg" } %}
  • Fertig
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1054.jpg" } %}

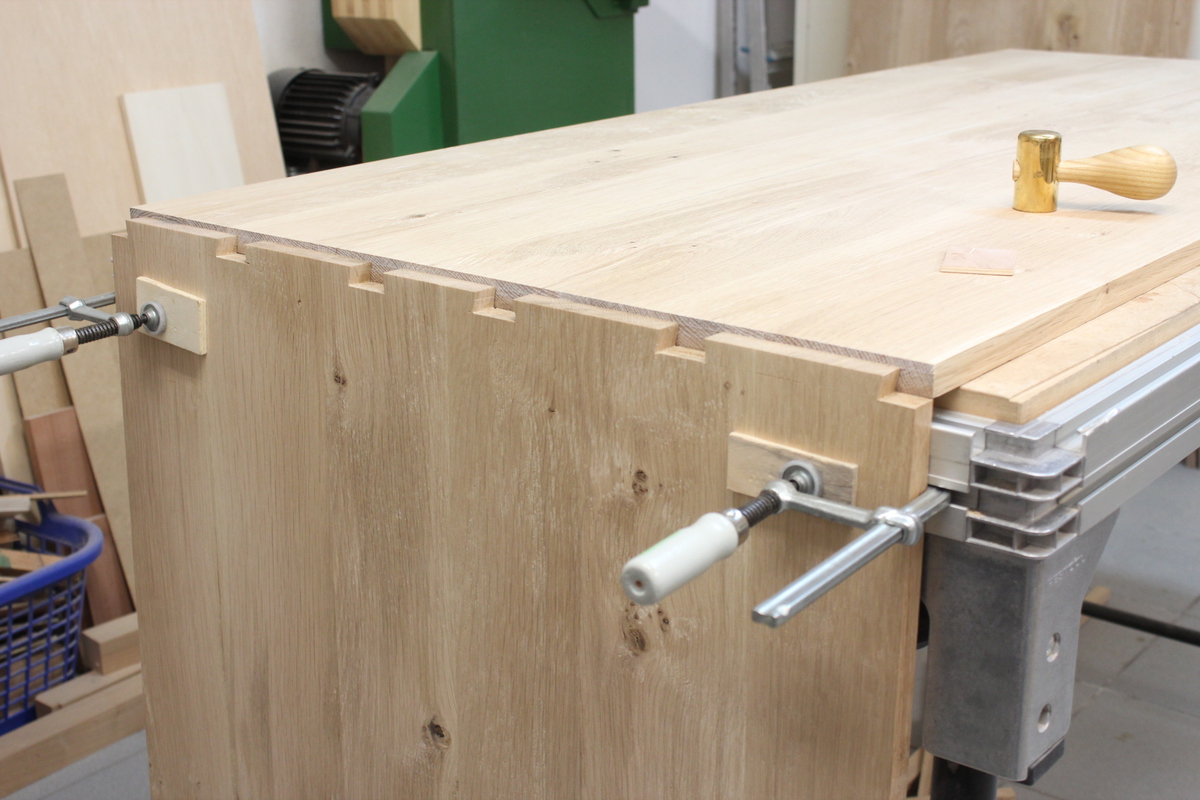

  • Zum Übertragen der Schwalben auf den Deckel werden die Teile zusammengespannt
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1055.jpg" } %}
  • Anreissen
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1056.jpg" } %}

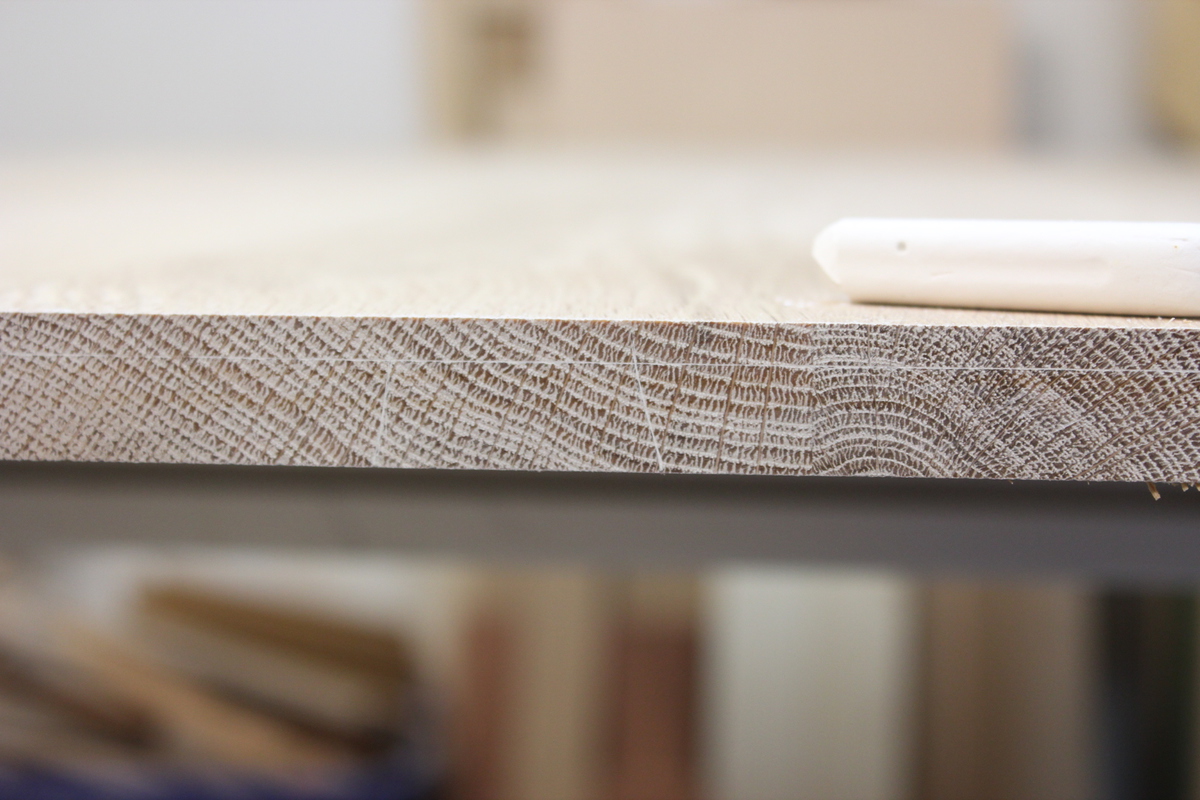

  • Auch hier hilft wieder Kreide, den Riß sichtbar zu machen
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1057.jpg" } %}

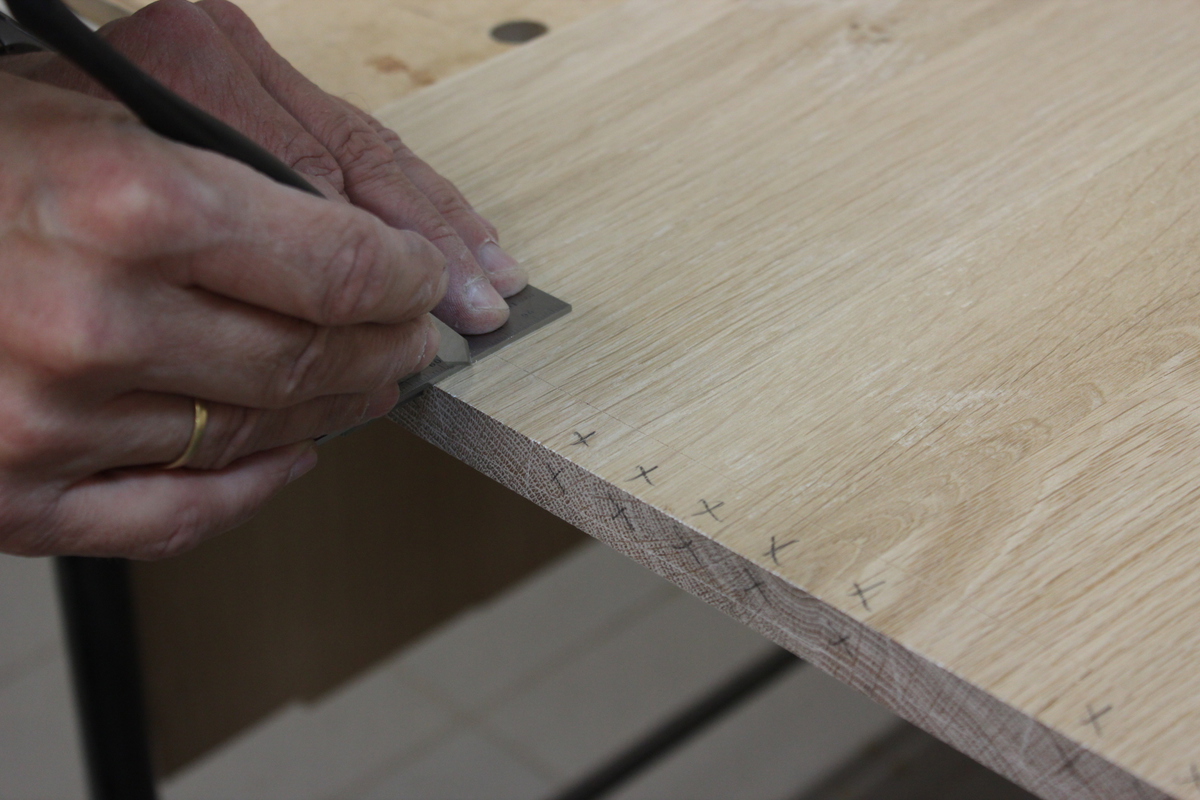

  • Mit dem Winkel bis zur angerissenen Materialstärke übertragen
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1058.jpg" } %}

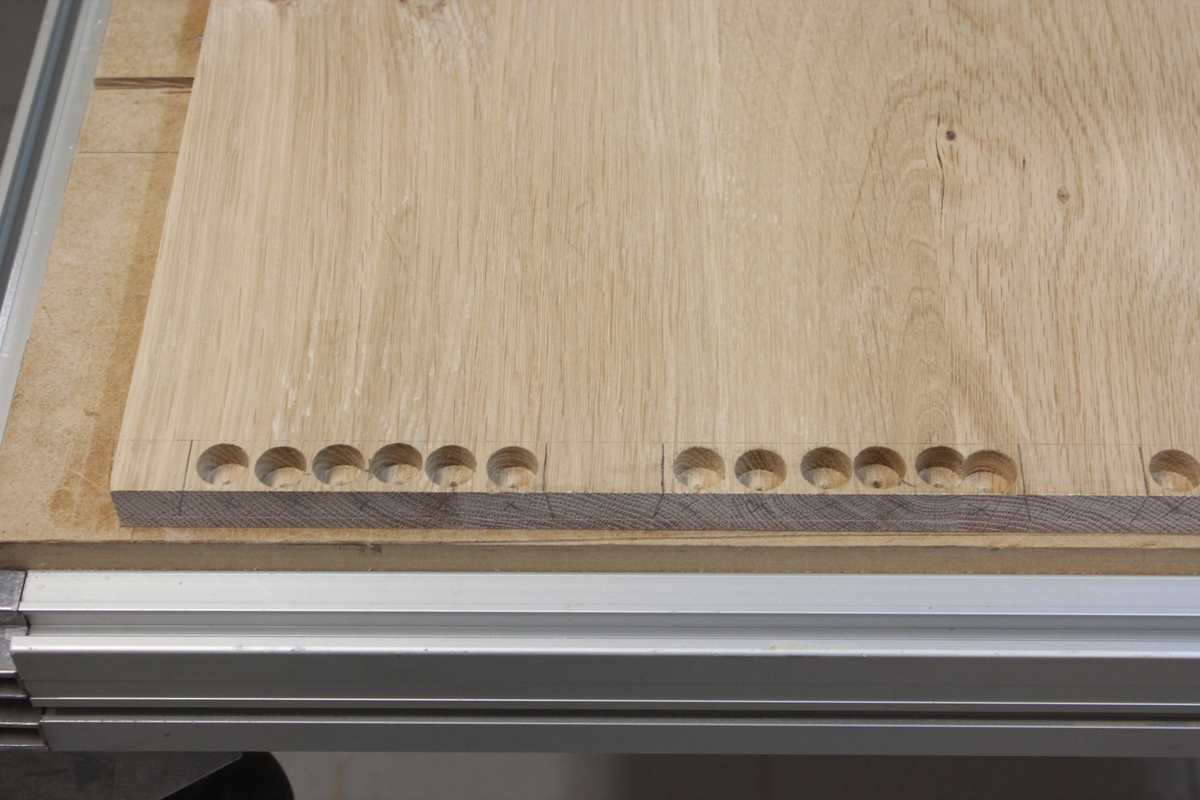

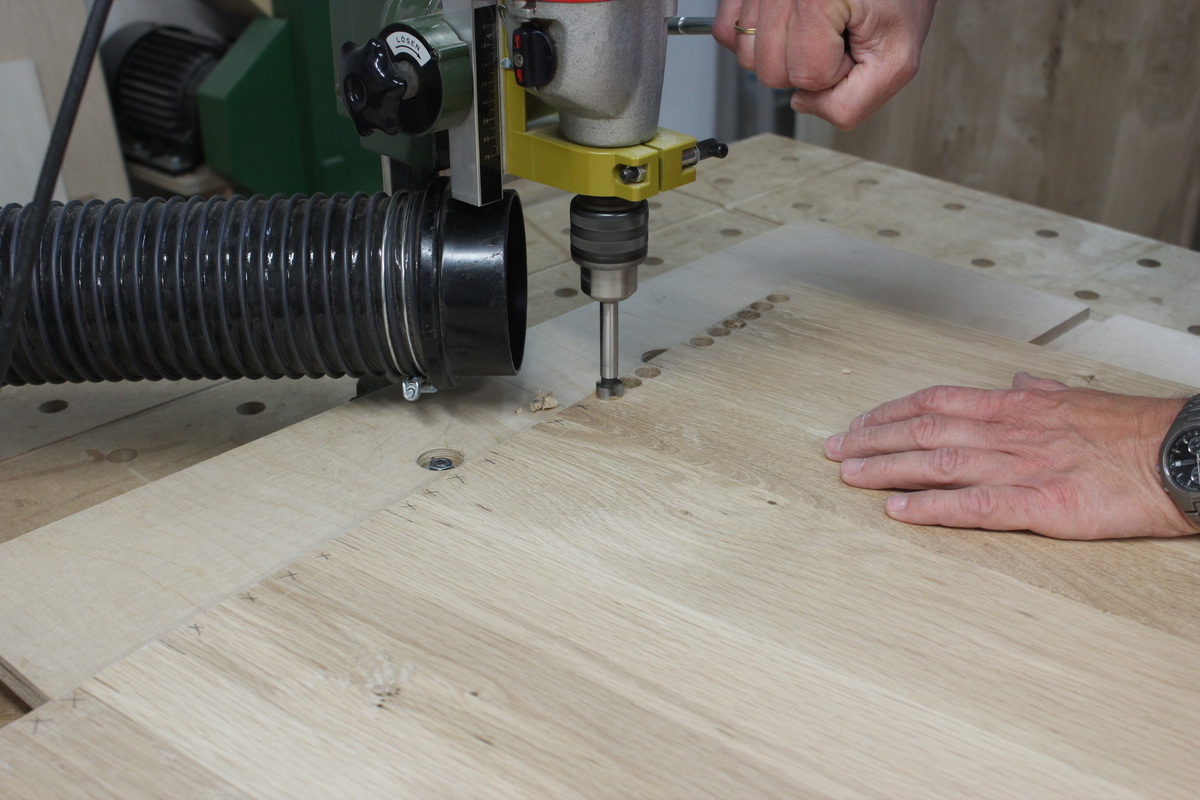

  • Das gröbste kann mit dem Forstnerbohrer herausgeholt werden
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1059.jpg" } %}
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1060.jpg" } %}

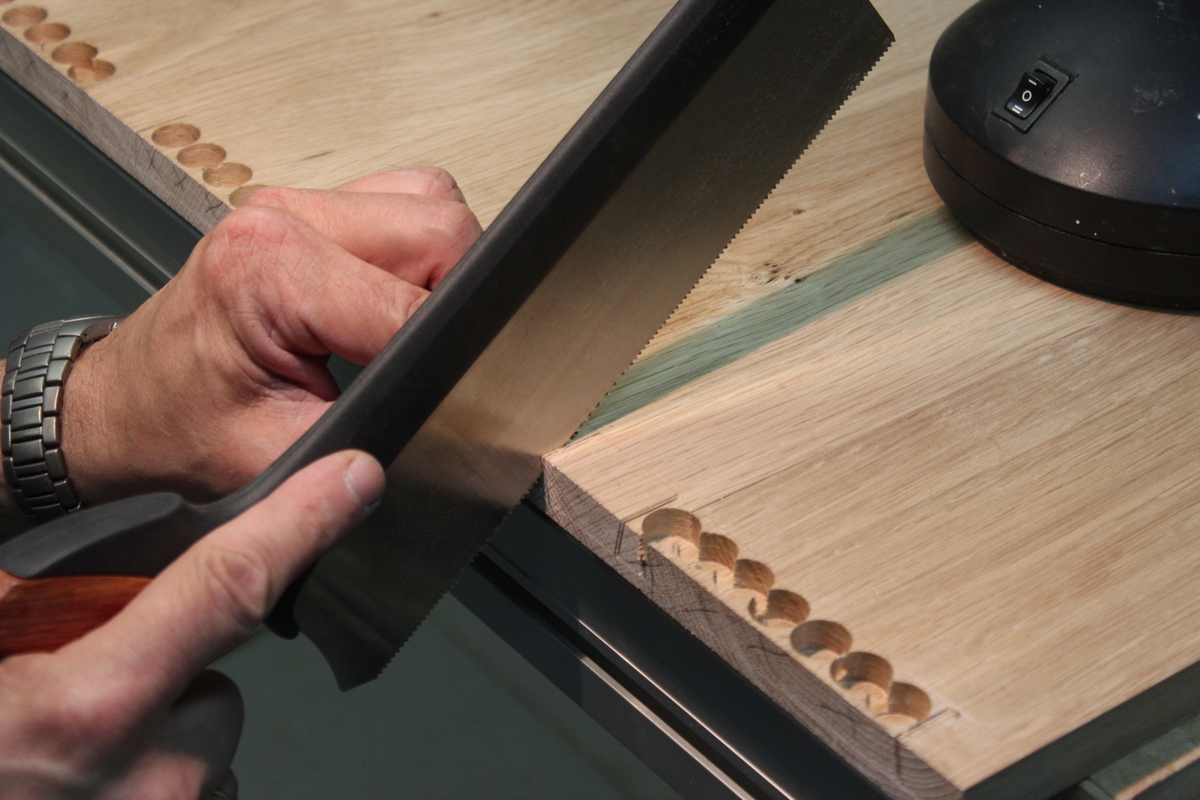

  • Schräg einsägen.

Auch hier wieder: Knapp neben dem Riß.

  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1061.jpg" } %}
  • Ausstemmen
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1062.jpg" } %}

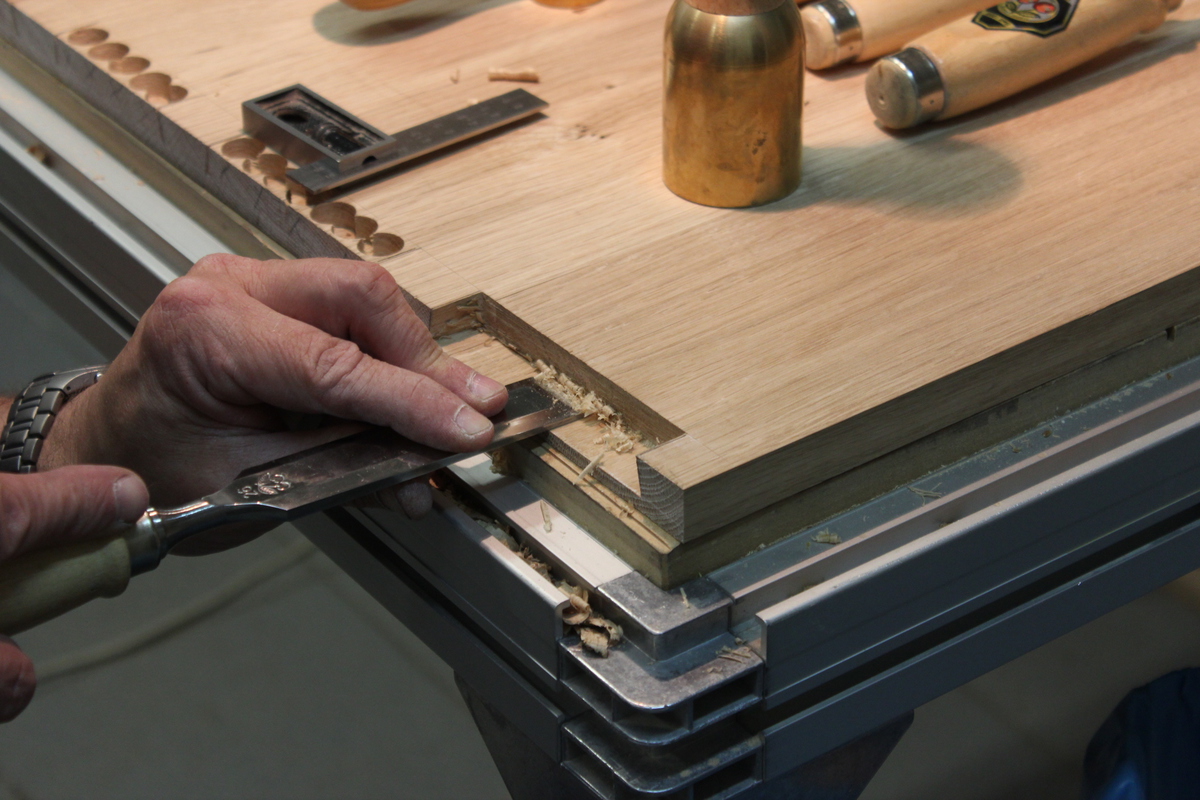

  • Mit dem breiten Beitel den Grund ebnen
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1063.jpg" } %}

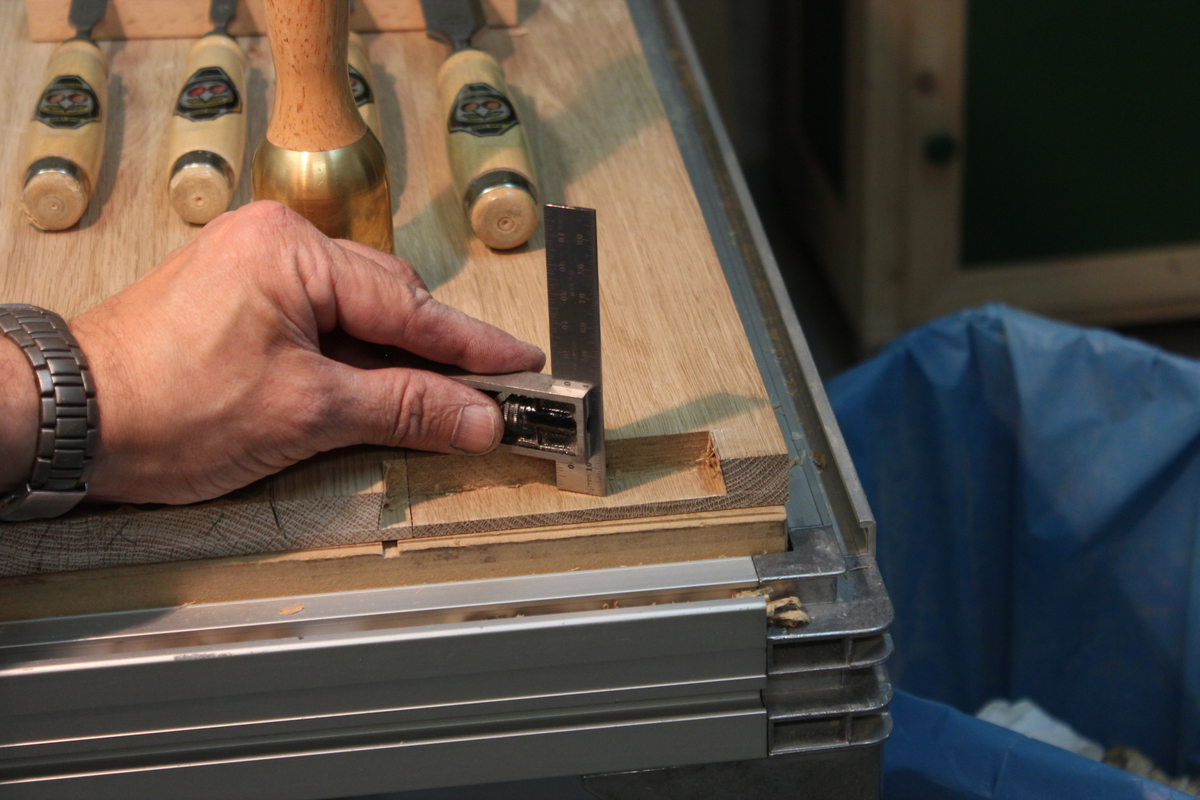

  • Tiefenkontrolle
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1064.jpg" } %}
  • Ecken säubern
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1065.jpg" } %}
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1066.jpg" } %}

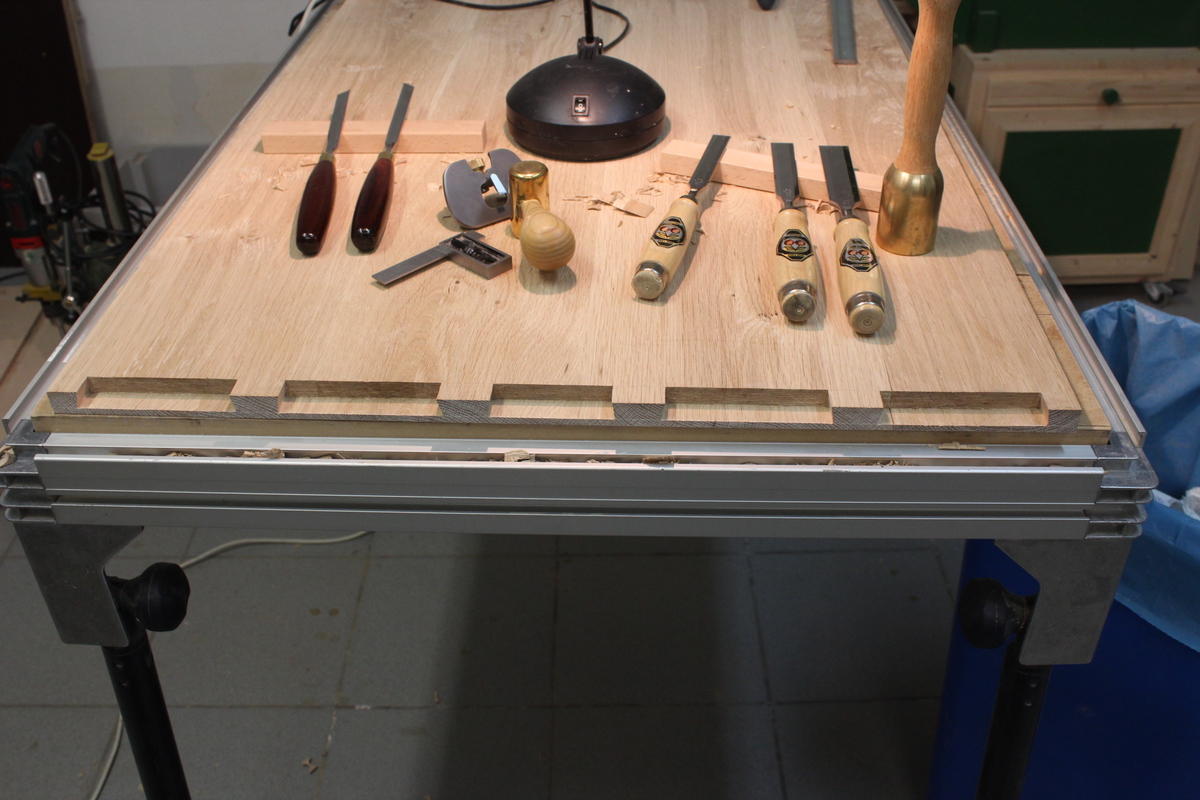

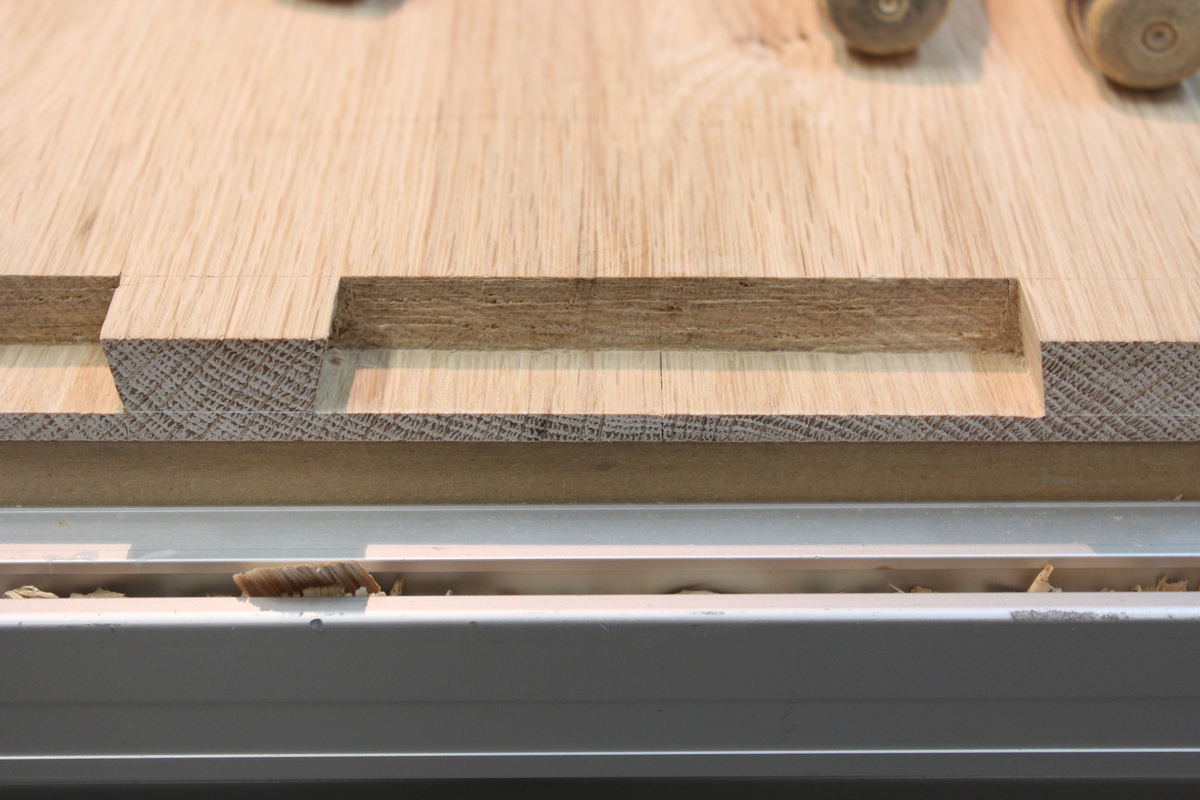

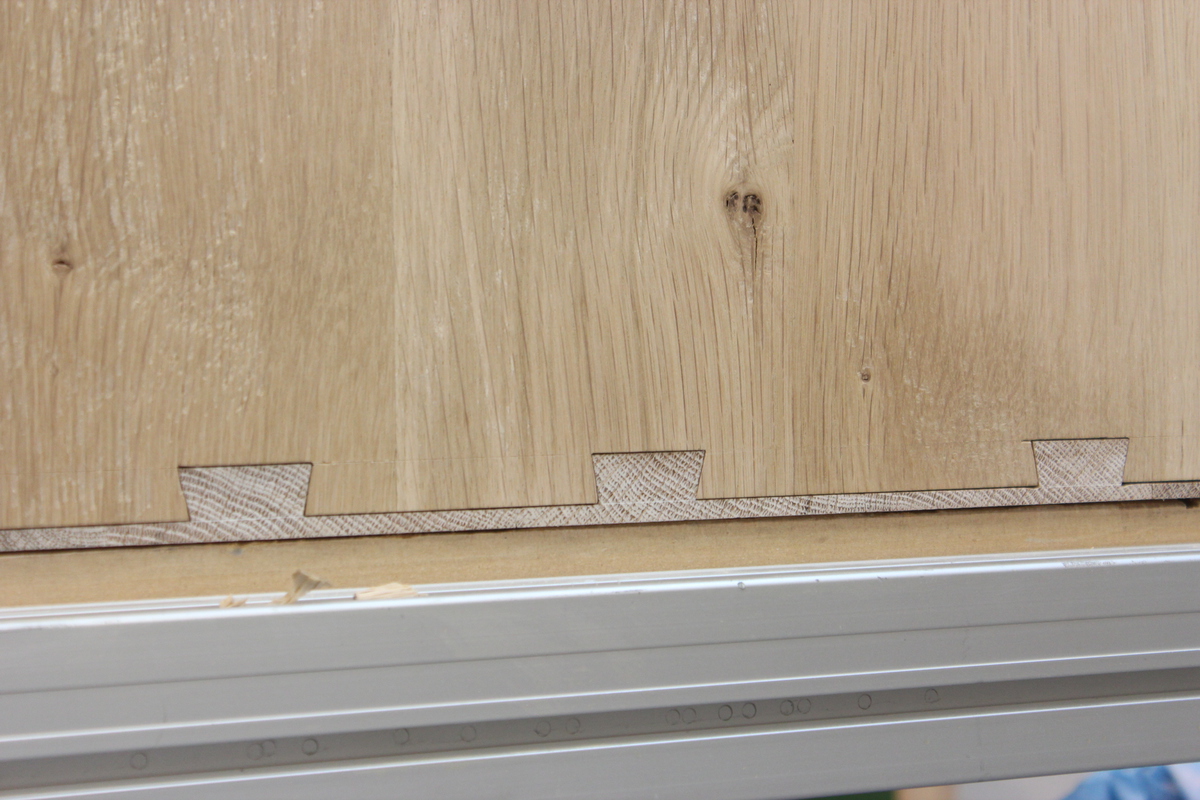

  • Alle fertig
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1067.jpg" } %}
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1068.jpg" } %}

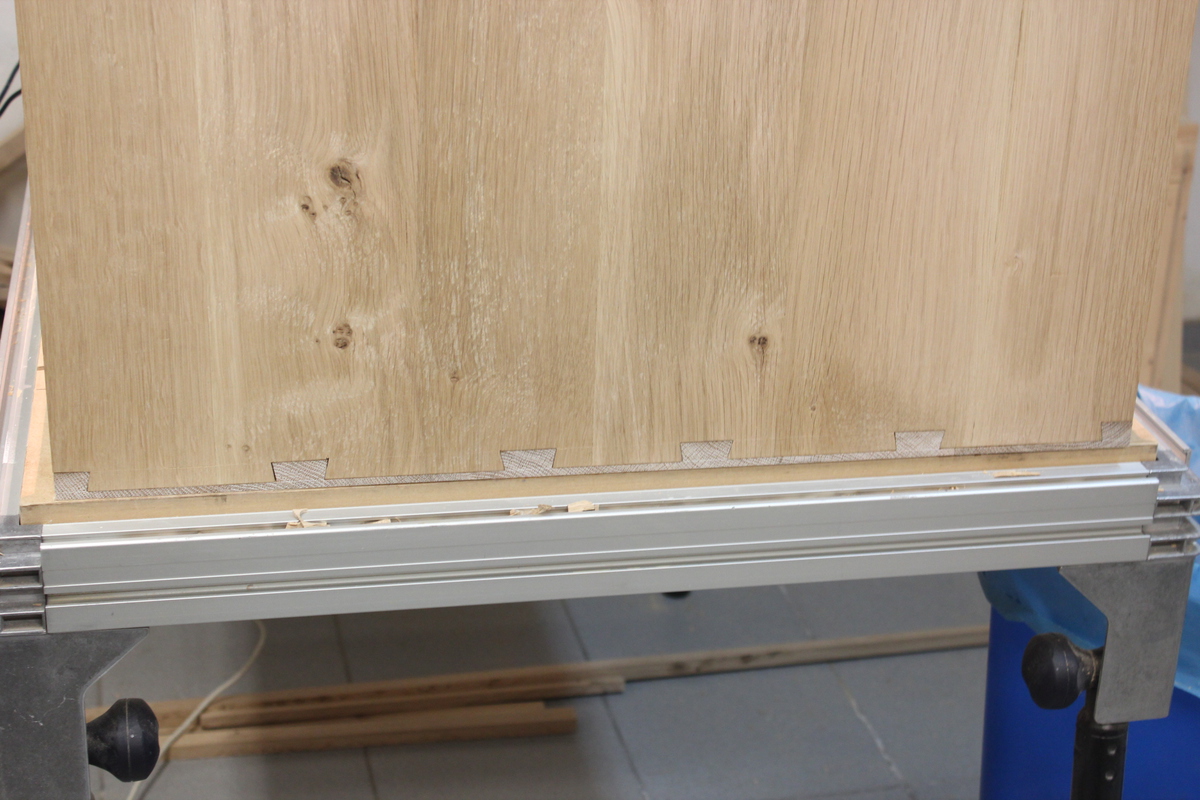

  • Erste Anprobe. Passt auf Anhieb ohne weitere Nacharbeit :-)
  • {% include "partials/img_link.html.twig" with { path: "./images/IMG_1069.jpg" } %}
