Griffbrettradius fräsen

  • In Martin Kochs Buch über E-Gitarrenbau wird diese Vorrichtung beschrieben, die ich auf ähnliche Weise nachgebaut und für meine Gitarrenbauten eingesetzt habe.

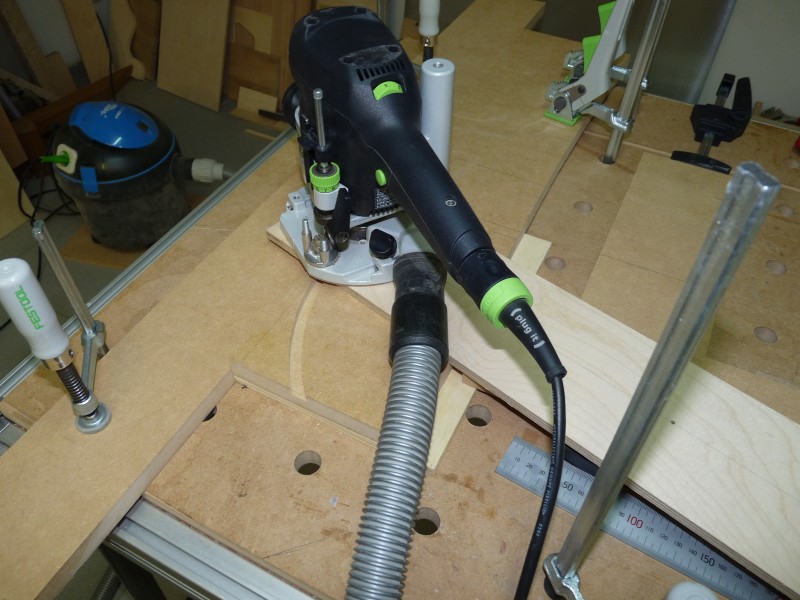

  • Mit der Oberfräse werden Kufen gefräst, die den gewünschten Radius besitzen

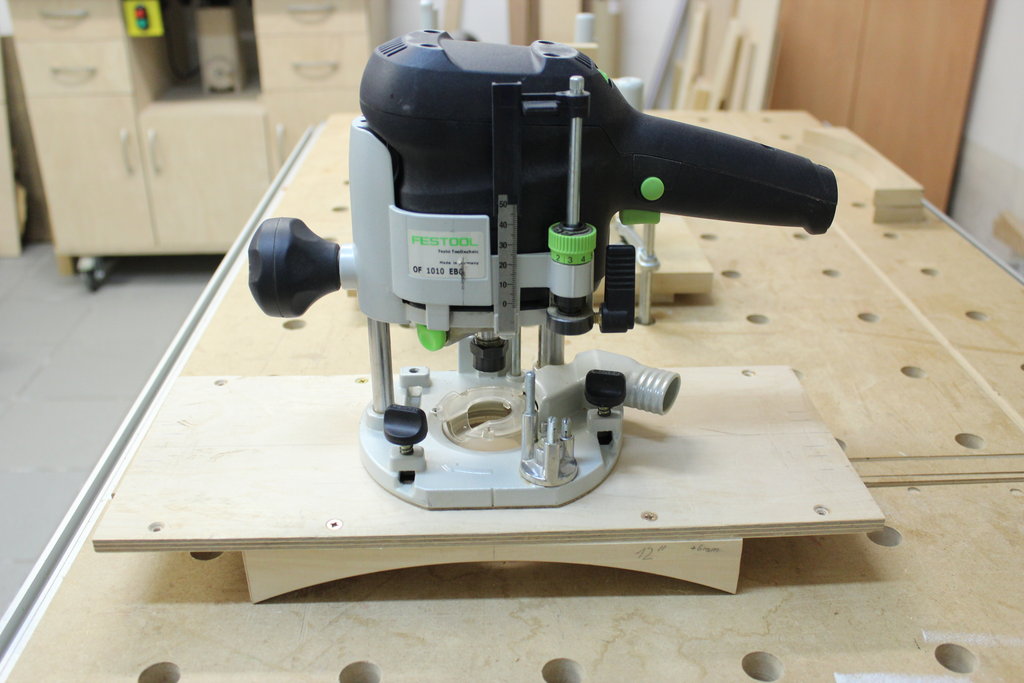

    Die Oberfräse wird auf ein Brett geschraubt und auf diesen Kufen befestigt

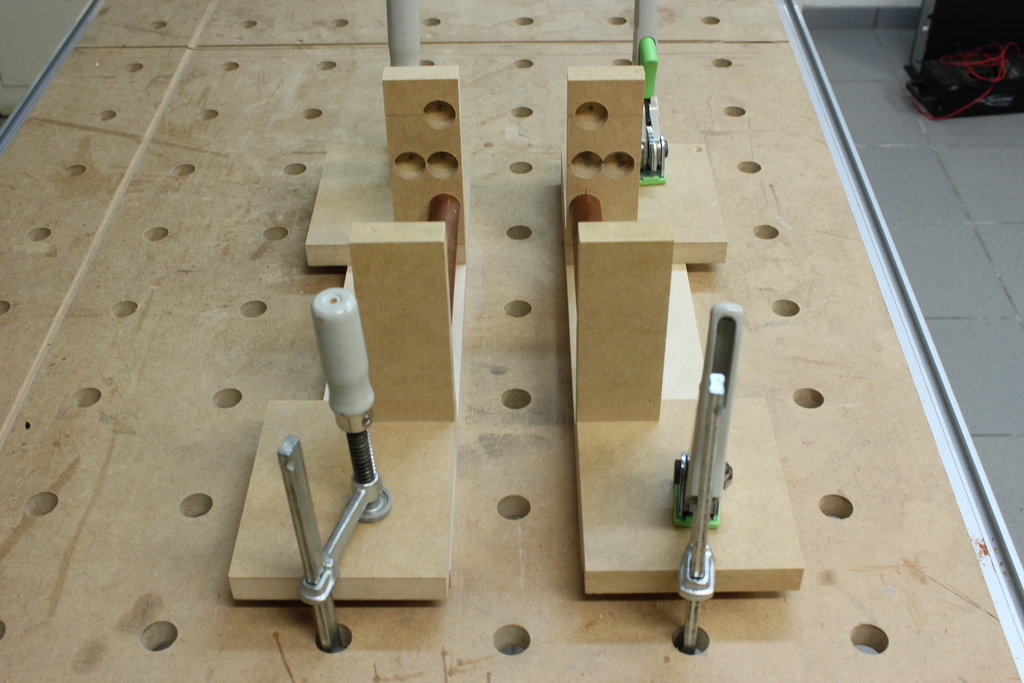

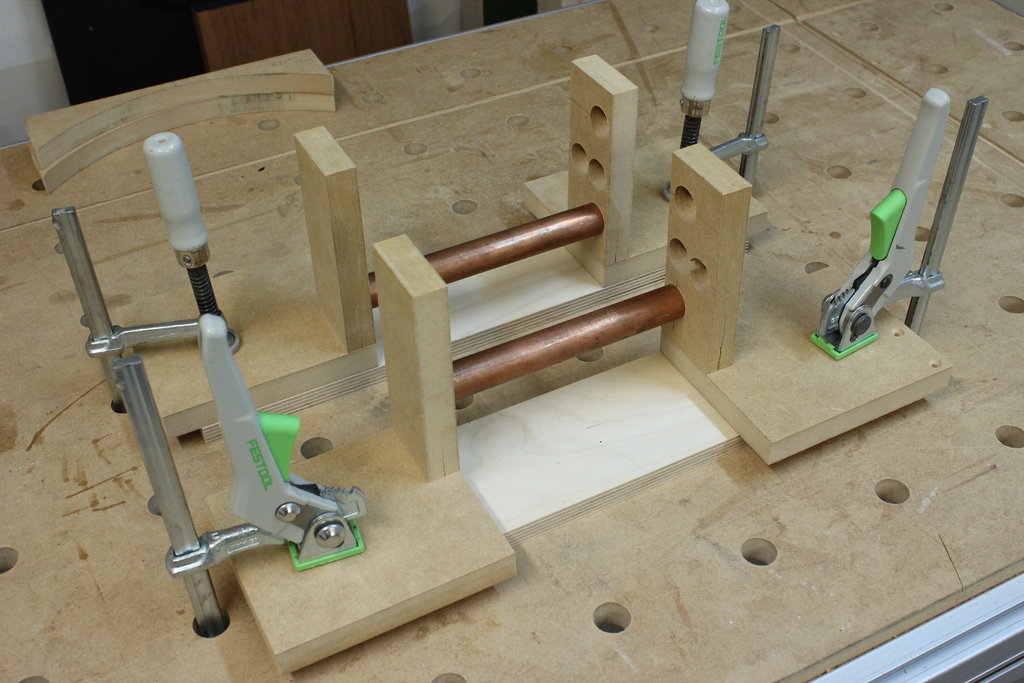

  • 2 Rohre und 4 Halterungen mit Bohrungen für verschiedene Höheneinstellungen werden mit Zwingen auf der Werkbank befestigt

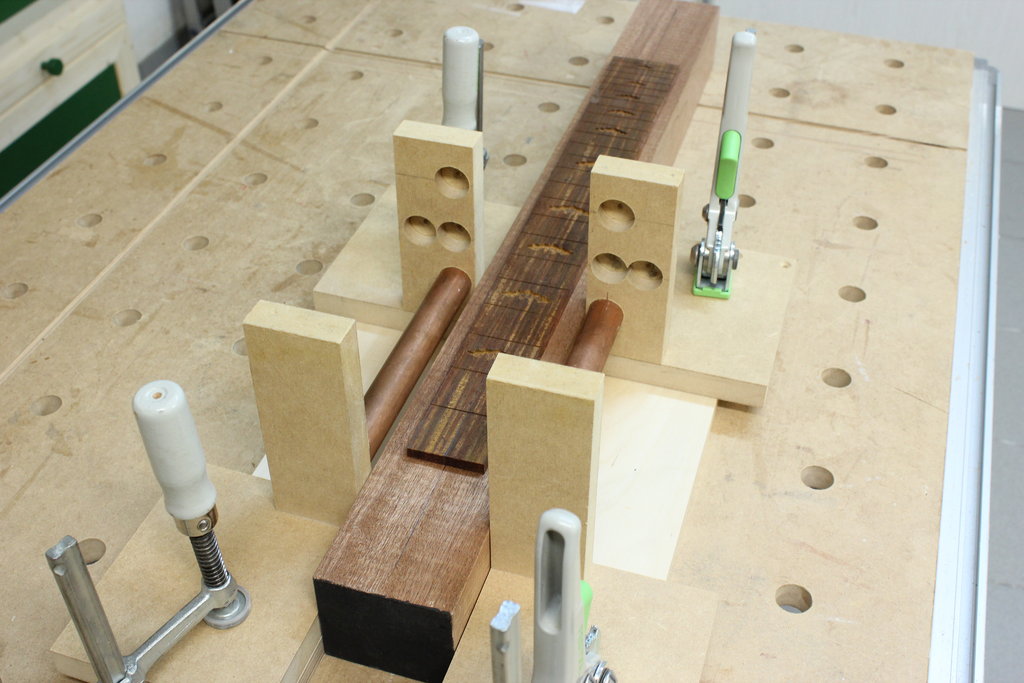

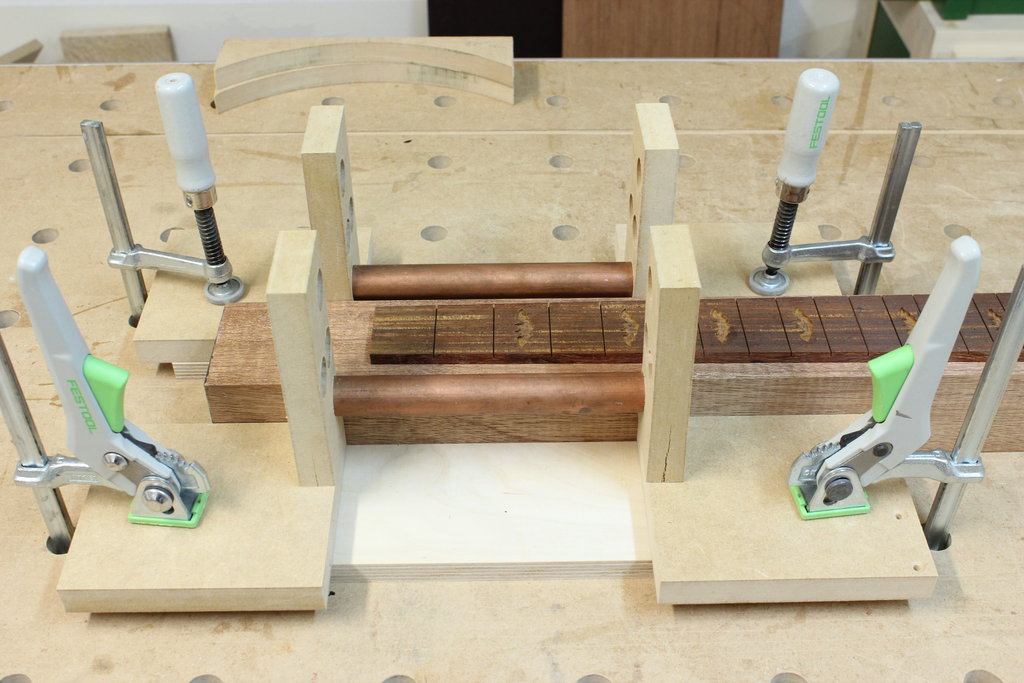

  • Das Griffbrett wird mit Doppelklebeband auf einem Kantholz befestigt und lässt sich spielfrei zwischen den Halterungen vor- und zurückschieben

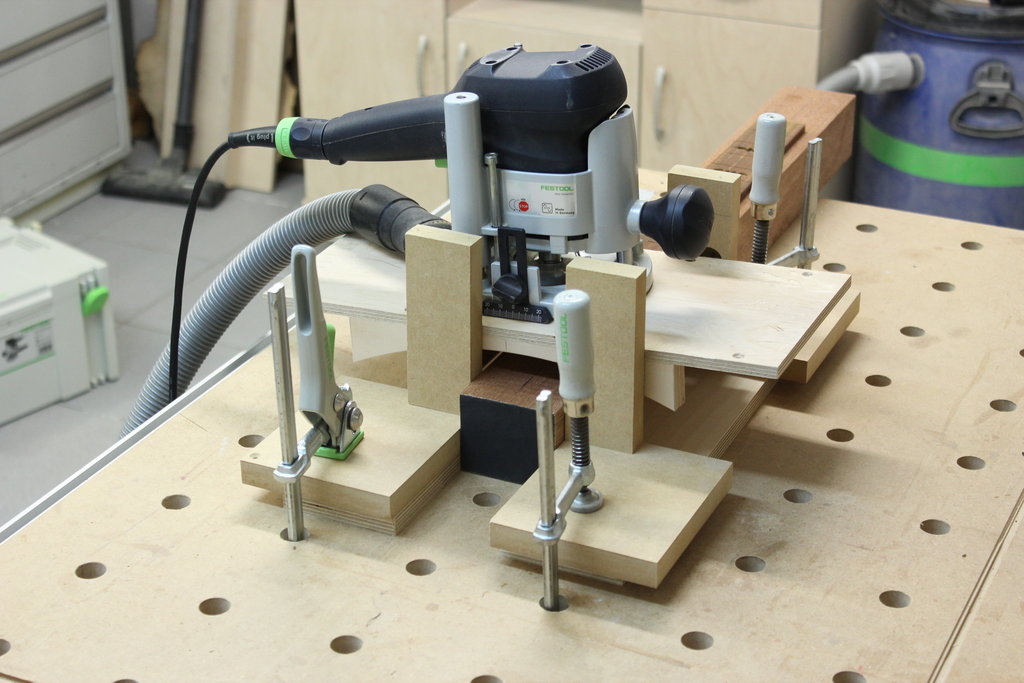

  • Die Oberfräse wird mit den Kufen auf die Rohre gestellt und vor und zurück bewegt. Der Fräser beschreibt damit genau den gewünschten Radius.

Hier die Vorrichtung in Aktion:
